Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) onderdelen

In het kort

Instalpunt levert 38 originele onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si), o.a. sensoren en voelers, druksensoren, pompen. Bestel direct of haal af in Alblasserdam.

38Onderdelen
1Op voorraad
€5,23Vanaf
12Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (warmtepomp)? Hieronder staan alle 38 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers 1
Druksensoren 1
Pompen 1
Driewegkleppen en hydrobloks 1
Kleppen en ventielen 2
Elektrische onderdelen 2
Kabels en kabelbomen 6
Pakkingen en afdichtingen 3
Leidingen, buizen en slangen 6
Beplating en panelen 1
Isolatie 4
Bevestigingsmateriaal 4
Overige onderdelen 6

Sensoren en voelers voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (1) alle Bosch sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit temperatuursensor NTC 200 mm r40 molex	8020301 fabr.nr. 87337026360	€46,95	Bestelartikel	Bekijk & bestel

Druksensoren voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (1) alle Bosch druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor ph1 46 bar	8021071 fabr.nr. 8733703200	€261,95	Bestelartikel	Bekijk & bestel

Pompen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (1) alle Bosch pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp UPM2K 25-75-130	8020528 fabr.nr. 87186455720	€320,95	Bestelartikel	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (1) alle Bosch driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit driewegklep G1"	8021486 fabr.nr. 87185908070	€286,95	Bestelartikel	Bekijk & bestel

Kleppen en ventielen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (2) alle Bosch kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch ontluchter zwart 8738807149	8179139 fabr.nr. 8738807149	€21,95	Bestelartikel	Bekijk & bestel
Bosch aansluitpijp overstort ventiel 8738807148	8179140 fabr.nr. 8738807148	€72,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (2) alle Bosch elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch trekontlasting 8738807342	8179124 fabr.nr. 8738807342	€14,95	Bestelartikel	Bekijk & bestel
Bosch relais 8738807163	8179129 fabr.nr. 8738807163	€180,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (6) alle Bosch kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch kabel mengventiel 8738807165	8179128 fabr.nr. 8738807165	€18,95	Bestelartikel	Bekijk & bestel
Bosch kabel pomp 8738807158	8179133 fabr.nr. 8738807158	€34,95	Bestelartikel	Bekijk & bestel
Bosch kabel PWM-pomp 8738807157	8179134 fabr.nr. 8738807157	€21,95	Bestelartikel	Bekijk & bestel
Bosch servicekabel 8738807156	8179135 fabr.nr. 8738807156	€36,95	Bestelartikel	Bekijk & bestel
Bosch kabel HMI 8738807155	8179136 fabr.nr. 8738807155	€23,95	Bestelartikel	Bekijk & bestel
Bosch kabel set TC3/TR6/TR3 8738807153	8179137 fabr.nr. 8738807153	€42,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (3) alle Bosch pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch O-ring 21,5x3 4 stuks	80200270 fabr.nr. 8738211504	€32,95	Bestelartikel	Bekijk & bestel
Nefit afdichting (10x)	8021337 fabr.nr. 87101031640	€18,95	Bestelartikel	Bekijk & bestel
Nefit pakking (10 stuks) G 1.1/2"	8020611 fabr.nr. 87186423670	€42,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (6) alle Bosch leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch pijp bijverwarming retour 8738807145	8179143 fabr.nr. 8738807145	€50,95	Bestelartikel	Bekijk & bestel
Bosch pijp pomp/condensor 8738807144	8179144 fabr.nr. 8738807144	€55,95	Bestelartikel	Bekijk & bestel
Bosch pijp pomp retour 8738807143	8179145 fabr.nr. 8738807143	€66,95	Bestelartikel	Bekijk & bestel
Bosch pijp mengventiel uit 8738807142	8179146 fabr.nr. 8738807142	€39,95	Bestelartikel	Bekijk & bestel
Bosch pijp open verdeler 8738807141	8179147 fabr.nr. 8738807141	€104,95	Bestelartikel	Bekijk & bestel
Bosch pijp condensor/mengvent. 8738807140	8179148 fabr.nr. 8738807140	€78,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (1) alle Bosch beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch logo 8731500491	8179709 fabr.nr. 8731500491	€29,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (4) alle Bosch isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch epp-isolatie top 8738807138	8179150 fabr.nr. 8738807138	€21,95	Bestelartikel	Bekijk & bestel
Bosch epp-isolatie bodem 8738807137	8179151 fabr.nr. 8738807137	€21,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020944 fabr.nr. 87186454020	€20,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020946 fabr.nr. 87186454030	€35,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (4) alle Bosch bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ophangbeugel	8028859 fabr.nr. 7746900426	€54,95	Op voorraad	Bekijk & bestel
Nefit schroef din7981 st3,5x 9,5 a3k (10x)	8030095 fabr.nr. 29106124100	€11,95	Bestelartikel	Bekijk & bestel
Bosch klem 2 stuks	80200269 fabr.nr. 8738211454	€45,95	Bestelartikel	Bekijk & bestel
Nefit borgveer (10x)	8021237 fabr.nr. 87112000160	€16,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) (6)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch kabel (druksensor) 8738213912	10741150 fabr.nr. 8738213912	€6,95	Bestelartikel	Bekijk & bestel
Bosch kabelboom sp r32 8738739232	10741464 fabr.nr. 8738739232	€166,95	Bestelartikel	Bekijk & bestel
Bosch warmtewisselaar (r32) s et	10741064 fabr.nr. 8738213797	€689,95	Bestelartikel	Bekijk & bestel
Bosch aansluitkabel cuhp 8738808378	10741497 fabr.nr. 8738808378	€72,95	Bestelartikel	Bekijk & bestel
Bosch kabel (smart grid) 8738213809	10741071 fabr.nr. 8738213809	€20,95	Bestelartikel	Bekijk & bestel
Bosch voorwand 8732960720 8732960720	10740818 fabr.nr. 8732960720	€92,95	Bestelartikel	Bekijk & bestel

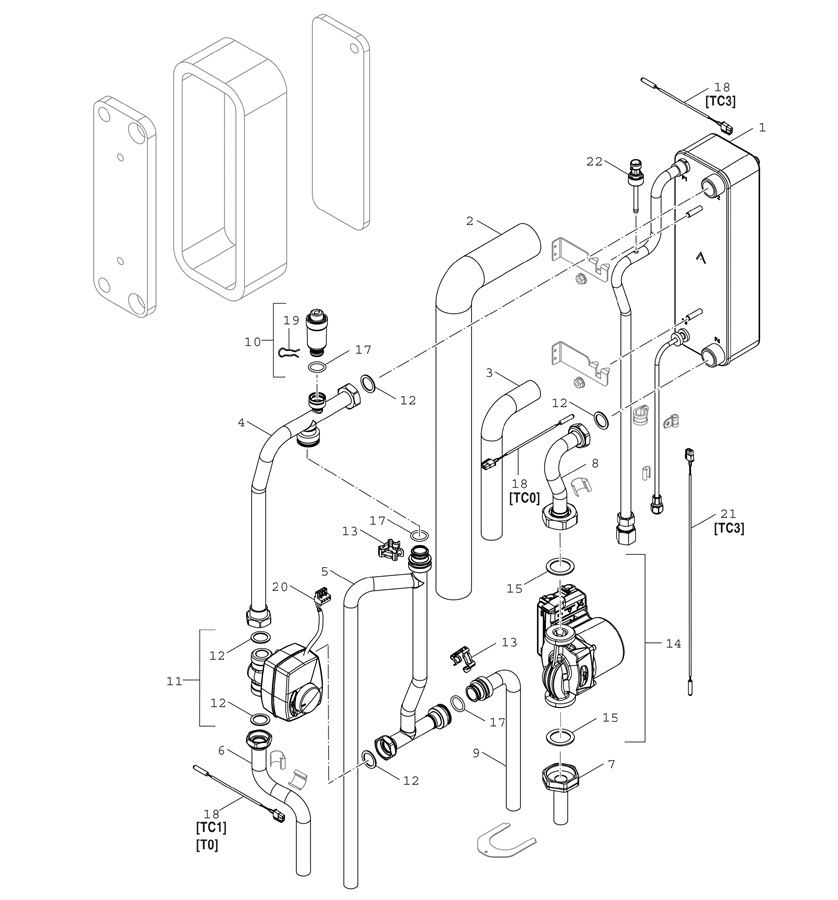

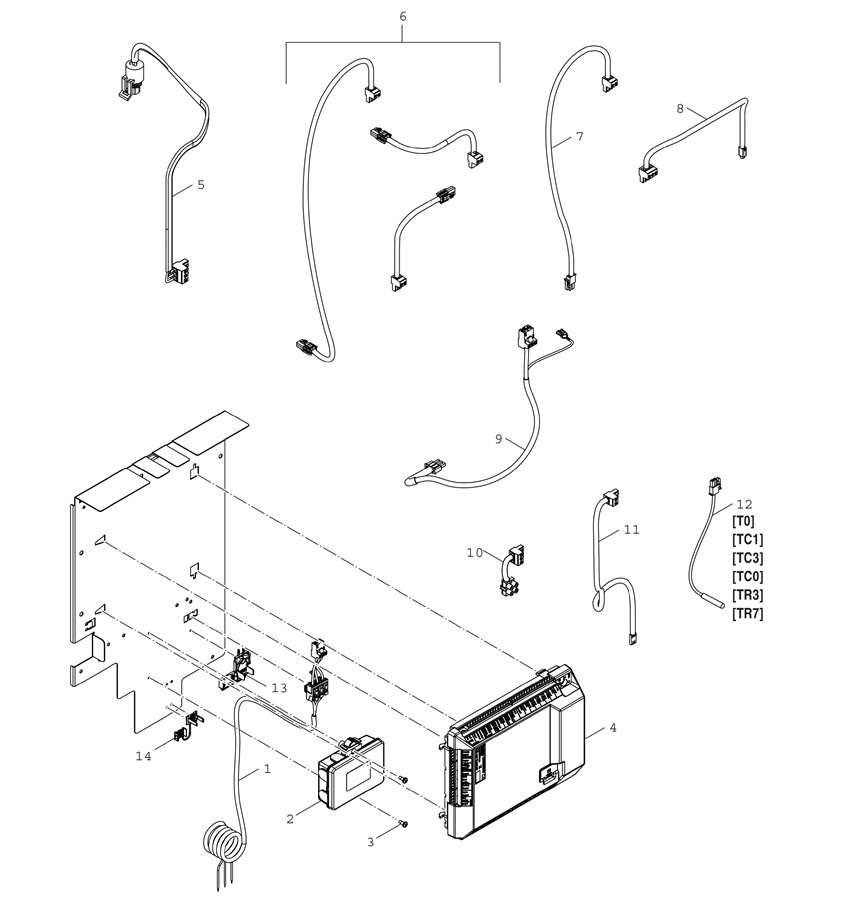

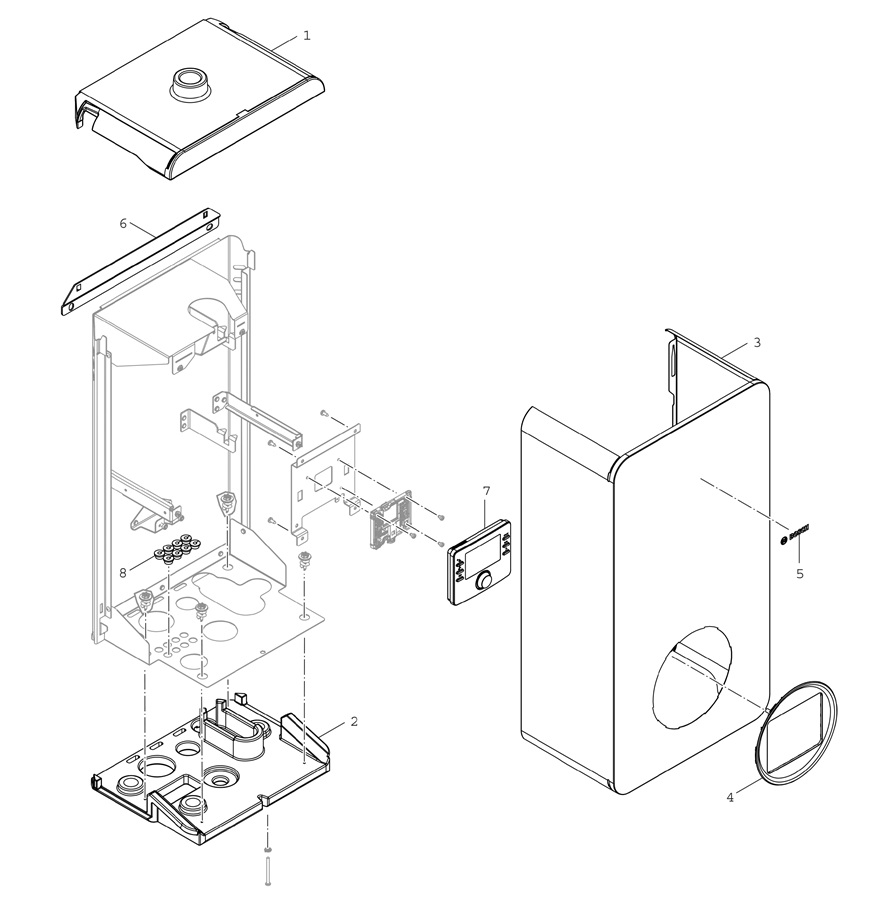

Tekeningen van de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)? Dit onderdeeltype hoort erbij

Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	Wat is er aan de hand	Onderdeeltype
2P564	Temperatuurverhoging temperatuursensor te snel ( > 70 K/min).	Sensoren en voelers
281 B	Cv-pomp geblokkeerd of lucht in cv-pomp	Pompen
317 V	Kortsluiting rookgastemperatuursensor	Sensoren en voelers
318 V	Onderbreking rookgastemperatuursensor	Sensoren en voelers
815 W	Temperatuursensor open verdeler defect	Sensoren en voelers
1019 W	Verkeerd type pomp herkend	Pompen

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Bosch warmtepomp-modellen

← Alle Bosch onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)?

In de catalogus staan 38 originele onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si), waaronder sensoren en voelers, druksensoren, pompen, driewegkleppen en hydrobloks. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)?

De sensoren en voelers voor dit model kosten €56,19 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) op voorraad?

1 van de 38 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si). Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele Bosch-onderdelen?

Ja. Alle 38 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si)?

De onderdelen voor de Bosch Compress Hybrid 3400i AWS (HC3400iAW Si) lopen van €5,23 tot €980,10 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
