Bosch Compress 3400i AWS (CS3400iAWS 14M) onderdelen

In het kort

Instalpunt levert 68 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M), o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

68Onderdelen
6Op voorraad
€9,15Vanaf
15Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (warmtepomp)? Hieronder staan alle 68 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers 4
Temperatuurvoelers en NTC-sensoren 2
Druksensoren 1
Pompen 1
Expansievaten 1
Displays en bediening 1
Filters 3
Kleppen en ventielen 1
Elektrische onderdelen 1
Kabels en kabelbomen 7
Pakkingen en afdichtingen 7
Leidingen, buizen en slangen 12
Beplating en panelen 4
Isolatie 6
Bevestigingsmateriaal 3
Overige onderdelen 14

Sensoren en voelers voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (4) alle Bosch sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit temperatuursensor 200mm 10 kohm	8020309 fabr.nr. 8733703181	€42,95	Op voorraad	Bekijk & bestel
Nefit temperatuursensor NTC 1000mm R40 1000mm R40	8020304 fabr.nr. 8738206065	€42,95	Op voorraad	Bekijk & bestel
Bosch temperatuursensor NTC 1000mm R60 Molex	80200212 fabr.nr. 8738206175	€41,95	Bestelartikel	Bekijk & bestel
Nefit temperature limiter	8032624 fabr.nr. 8738201799	€76,95	Bestelartikel	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (2) alle Bosch temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit buitentemperatuuropnemer	8020026 fabr.nr. 8738203521	€53,95	Op voorraad	Bekijk & bestel
Bosch temperatuursensor NTC 500mm R40 molex	80200753 fabr.nr. 8738213775	€18,95	Bestelartikel	Bekijk & bestel

Druksensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor ph1 46 bar	8021071 fabr.nr. 8733703200	€261,95	Bestelartikel	Bekijk & bestel

Pompen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp UPM2 75 180 pwm	8020529 fabr.nr. 8733703233	€269,95	Bestelartikel	Bekijk & bestel

Expansievaten voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch expansievaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit expansievat 14 liter 0,8bar	8021045 fabr.nr. 8733703241	€169,95	Op voorraad	Bekijk & bestel

Displays en bediening voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch draaiknop MVZF373	80200706 fabr.nr. 8737713681	€29,95	Bestelartikel	Bekijk & bestel

Filters voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (3) alle Bosch filters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit waterfilter DN25	8020139 fabr.nr. 8733702122	€13,95	Op voorraad	Bekijk & bestel
Bosch waterfilter met magneet 8738208894	8179465 fabr.nr. 8738208894	€116,95	Bestelartikel	Bekijk & bestel
Bosch filter ball cap with magnet DN25	80200413 fabr.nr. 8738212827	€23,95	Bestelartikel	Bekijk & bestel

Kleppen en ventielen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aftapkraan G1/2"	8021298 fabr.nr. 8733703249	€73,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (1) alle Bosch elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit relais t.b.v. Auris	8020033 fabr.nr. 87172010480	€50,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (7) alle Bosch kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabel molex 4m	8020899 fabr.nr. 8738206161	€42,95	Op voorraad	Bekijk & bestel
Bosch kabelboom 9kW	80200737 fabr.nr. 8738213370	€201,95	Bestelartikel	Bekijk & bestel
Bosch kabelboom 24 V	80200740 fabr.nr. 8738213373	€55,95	Bestelartikel	Bekijk & bestel
Bosch kabel (druksensor)	80200741 fabr.nr. 8738213374	€30,95	Bestelartikel	Bekijk & bestel
Nefit connector set	8021163 fabr.nr. 8738206040	€72,95	Bestelartikel	Bekijk & bestel
Nefit kabel 100mm HMI-CUHP	8020915 fabr.nr. 8733703254	€80,95	Bestelartikel	Bekijk & bestel
Nefit kabel driewegklep 900mm	8020912 fabr.nr. 8733703256	€50,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (7) alle Bosch pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch pakking 30x21x4 (10x)	80200747 fabr.nr. 8738213384	€34,95	Bestelartikel	Bekijk & bestel
Bosch afdichting (zelfklevend) D85xD26 t=1,5	80200755 fabr.nr. 8738213801	€34,95	Bestelartikel	Bekijk & bestel
Bosch afdichting (zelfklevend) D85xD15 t=1.5	80200756 fabr.nr. 8738213802	€34,95	Bestelartikel	Bekijk & bestel
Nefit afdichting 1" 30 x21 x ( 10x ) x 1.0	8021335 fabr.nr. 87110043620	€54,95	Bestelartikel	Bekijk & bestel
Nefit O-ring 44 x 32 x 3 (10 stuks)	8020623 fabr.nr. 87110043580	€42,95	Bestelartikel	Bekijk & bestel
Nefit pakking 18x 13 x 2 mm	8020608 fabr.nr. 8738206074	€43,95	Bestelartikel	Bekijk & bestel
Nefit pakking 39 x 30 x 2 mm (10 stuks)	8020606 fabr.nr. 8738204368	€37,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (12) alle Bosch leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch leiding G 3/4 x 22 (heet water)	80200744 fabr.nr. 8738213380	€90,95	Bestelartikel	Bekijk & bestel
Bosch leiding G3/4 x 22 (koud water)	80200745 fabr.nr. 8738213381	€97,95	Bestelartikel	Bekijk & bestel
Bosch knelkoppeling recht 28mm	80200748 fabr.nr. 8738213385	€30,95	Bestelartikel	Bekijk & bestel
Bosch knelkoppeling recht 22mm	80200749 fabr.nr. 8738213386	€22,95	Bestelartikel	Bekijk & bestel
Bosch knelkoppeling recht 5/8"	80200739 fabr.nr. 8738213372	€22,95	Bestelartikel	Bekijk & bestel
Nefit knelkoppeling	8020806 fabr.nr. 8738206157	€43,95	Bestelartikel	Bekijk & bestel
Nefit slang 14x10 l=1500	8020383 fabr.nr. 8733703244	€87,95	Bestelartikel	Bekijk & bestel
Nefit slang circulatiepomp	8020382 fabr.nr. 8738206880	€110,95	Bestelartikel	Bekijk & bestel
Nefit slang G 1" 647mm	8020379 fabr.nr. 8733703237	€135,95	Bestelartikel	Bekijk & bestel
Nefit slang G 1" 810mm	8020381 fabr.nr. 8733703238	€135,95	Bestelartikel	Bekijk & bestel
Nefit slang g1/2 596mm	8020378 fabr.nr. 8733703251	€87,95	Bestelartikel	Bekijk & bestel
Nefit t-stuk g 1"	8020251 fabr.nr. 8733703243	€66,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (4) alle Bosch beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch deksel	80200395 fabr.nr. 8738209804	€88,95	Bestelartikel	Bekijk & bestel
Nefit achterwand	8021416 fabr.nr. 8733703223	€344,95	Bestelartikel	Bekijk & bestel
Nefit afdekking boven achter	8021404 fabr.nr. 8733703220	€201,95	Bestelartikel	Bekijk & bestel
Nefit zijpaneel	8020117 fabr.nr. 8733703222	€196,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (6) alle Bosch isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch isolatie 120mm	80200742 fabr.nr. 8738213375	€12,95	Bestelartikel	Bekijk & bestel
Bosch isolatie (Pomp)	80200743 fabr.nr. 8738213376	€14,95	Bestelartikel	Bekijk & bestel
Bosch isolatie 578 mm	80200746 fabr.nr. 8738213382	€14,95	Bestelartikel	Bekijk & bestel
Bosch isolatie (afdekplaat)	80200750 fabr.nr. 8738213391	€12,95	Bestelartikel	Bekijk & bestel
Nefit isolatie boven/onder Solar	8020939 fabr.nr. 8738206877	€344,95	Bestelartikel	Bekijk & bestel
Nefit isolatie zijkant	8020922 fabr.nr. 8733703231	€201,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (3) alle Bosch bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch klem 3/8 8738211820	8179345 fabr.nr. 8738211820	€21,95	Bestelartikel	Bekijk & bestel
Bosch tule 50 mm	80200754 fabr.nr. 8738213778	€12,95	Bestelartikel	Bekijk & bestel
Bosch schroef M5x12 + Gekarte lde Ring (2x)	10741051 fabr.nr. 8738213783	€8,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) (14)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit stelvoet 87485100850 -	80200162 fabr.nr. 87485100850	€15,95	Bestelartikel	Bekijk & bestel
Bosch elektrisch verwarmingselement 9kw	10741007 fabr.nr. 8738213368	€555,95	Bestelartikel	Bekijk & bestel
Bosch warmtewisselaar (m) 8738213387	10741008 fabr.nr. 8738213387	€1.723,95	Bestelartikel	Bekijk & bestel
Bosch kabel (+elektrische zek ering)	10741152 fabr.nr. 8738213941	€43,95	Bestelartikel	Bekijk & bestel
Bosch voorpaneel 8738213776 8738213776	10741048 fabr.nr. 8738213776	€230,95	Bestelartikel	Bekijk & bestel
Bosch afdichting zelfklevend d85xd55 t=15	10741049 fabr.nr. 8738213779	€13,95	Bestelartikel	Bekijk & bestel
Bosch logo 80mm 8738204506	10740957 fabr.nr. 8738204506	€38,95	Bestelartikel	Bekijk & bestel
Bosch inlaatcombinatie 8738211431	10740960 fabr.nr. 8738211431	€135,95	Bestelartikel	Bekijk & bestel
Bosch omschakelventiel 525 g1 1/4 110-k	10740962 fabr.nr. 8738211435	€264,95	Bestelartikel	Bekijk & bestel
Bosch afdekking bvoor 8738214236	10741167 fabr.nr. 8738214236	€76,95	Bestelartikel	Bekijk & bestel
Bosch pakking afm34-2 24x17x2 (10x)	10741005 fabr.nr. 8738213366	€16,95	Bestelartikel	Bekijk & bestel
Nefit boiler 180 liter	8021245 fabr.nr. 8733703229	€1.976,95	Bestelartikel	Bekijk & bestel
Nefit schroefkoppeling	8020415 fabr.nr. 8738206878	€201,95	Bestelartikel	Bekijk & bestel
Nefit steunbus	8020339 fabr.nr. 8738206158	€35,95	Bestelartikel	Bekijk & bestel

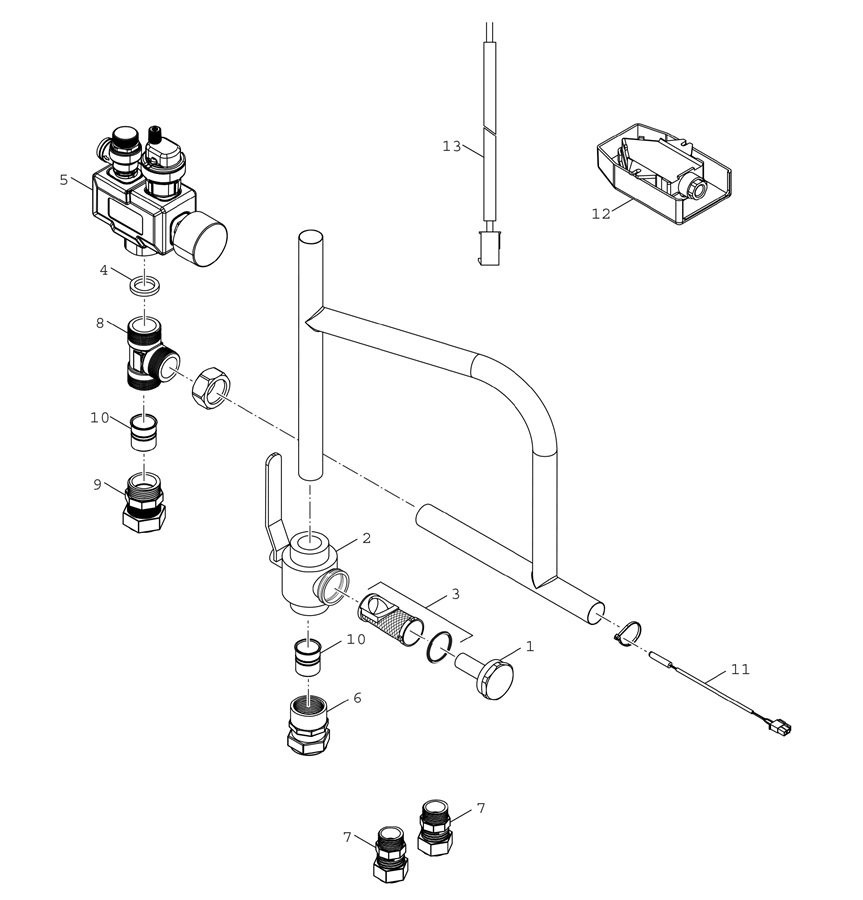

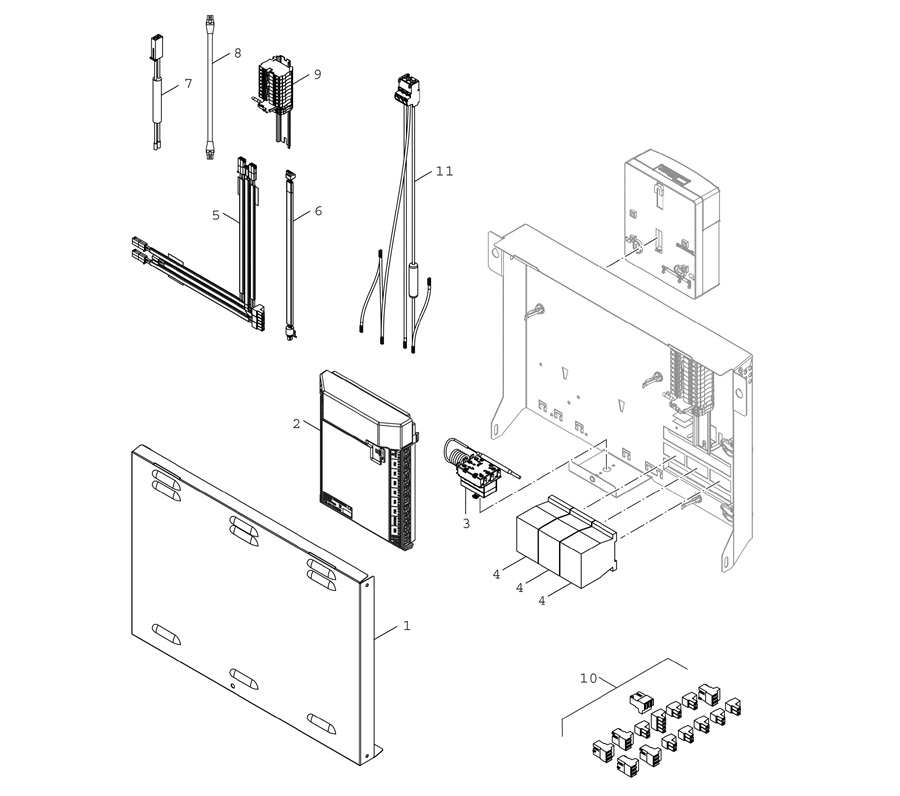

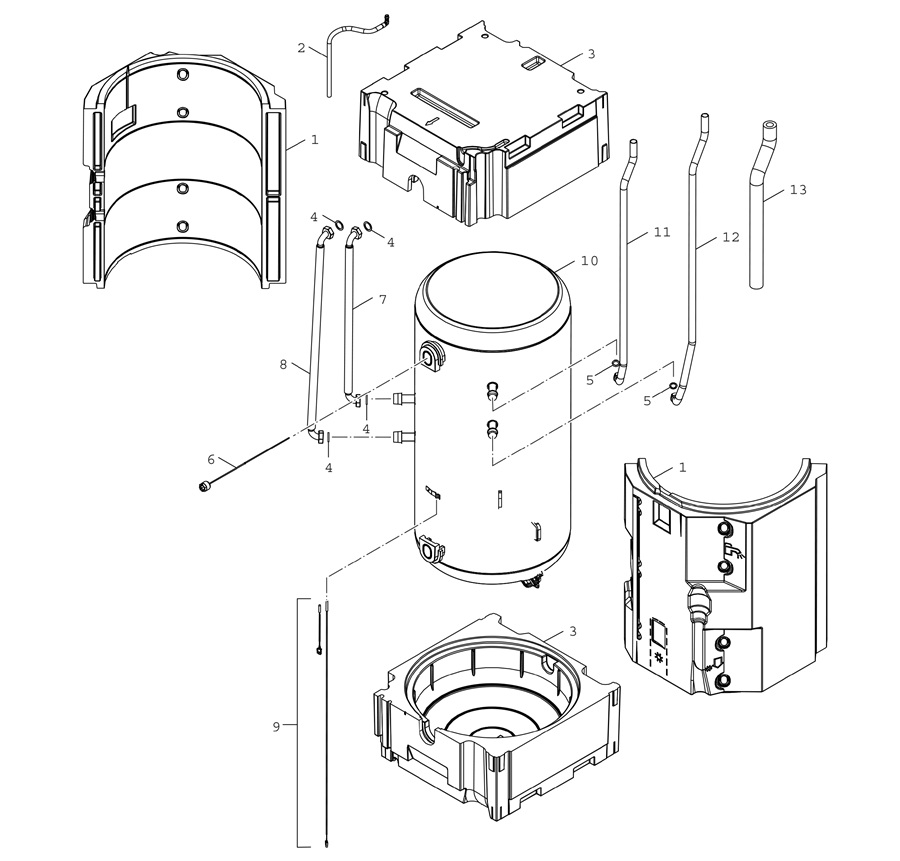

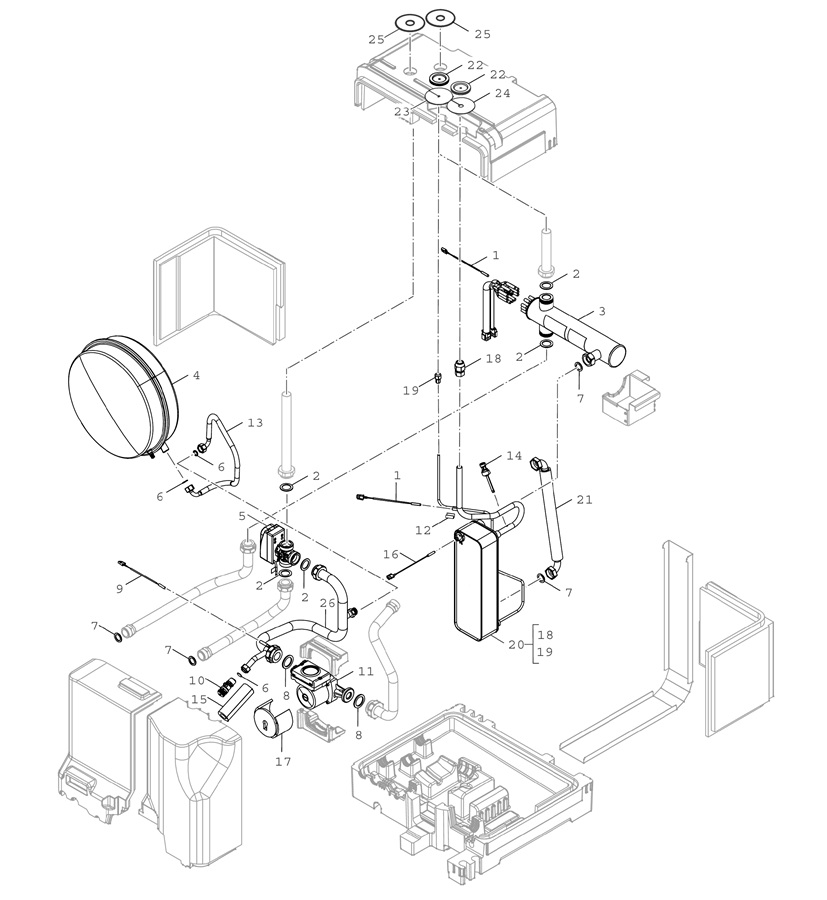

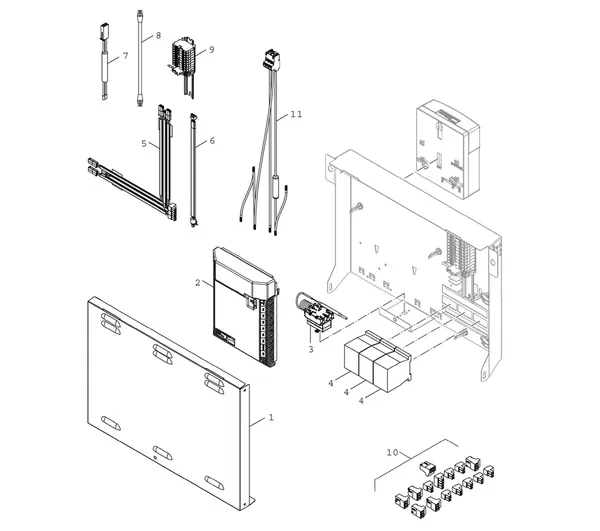

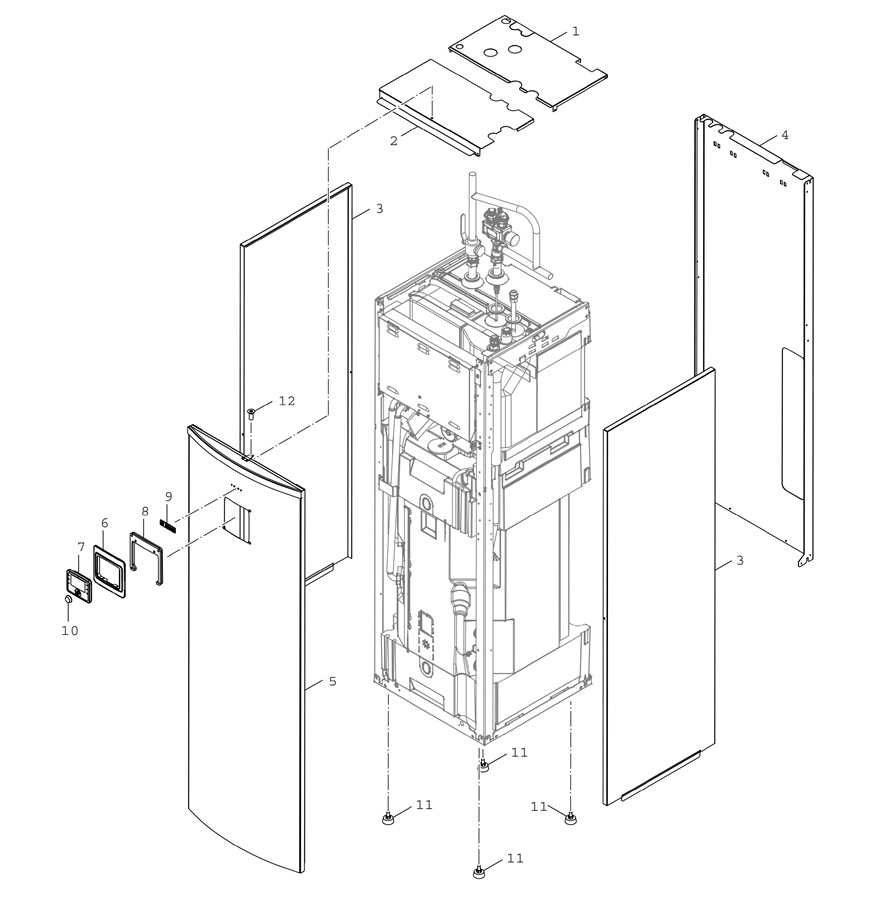

Tekeningen van de Bosch Compress 3400i AWS (CS3400iAWS 14M)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Bosch Compress 3400i AWS (CS3400iAWS 14M)? Dit onderdeeltype hoort erbij

Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	Wat is er aan de hand	Onderdeeltype
2P564	Temperatuurverhoging temperatuursensor te snel ( > 70 K/min).	Sensoren en voelers
281 B	Cv-pomp geblokkeerd of lucht in cv-pomp	Pompen
317 V	Kortsluiting rookgastemperatuursensor	Sensoren en voelers
318 V	Onderbreking rookgastemperatuursensor	Sensoren en voelers
815 W	Temperatuursensor open verdeler defect	Sensoren en voelers
1019 W	Verkeerd type pomp herkend	Pompen

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Bosch warmtepomp-modellen

← Alle Bosch onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Bosch Compress 3400i AWS (CS3400iAWS 14M)?

In de catalogus staan 68 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M), waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de Bosch Compress 3400i AWS (CS3400iAWS 14M)?

De sensoren en voelers voor dit model kosten tussen €48,35 en €92,78 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) op voorraad?

6 van de 68 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress 3400i AWS (CS3400iAWS 14M)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress 3400i AWS (CS3400iAWS 14M). Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele Bosch-onderdelen?

Ja. Alle 68 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M)?

De onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 14M) lopen van €9,15 tot €2.800,47 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
