Rookgasafvoer en luchttoevoer voor HR-ketels: dakdoorvoeren (Ubbink Rolux 5G, Burgerhout Skyline 3000), gevel- en muurdoorvoeren, rookgasbochten van 80 mm en het Burgerhout MiniFlex-systeem om een bestaande schoorsteen te gebruiken.
Resultaat 1–24 van de 149 resultaten wordt getoond
Welke rookgasafvoer kies je?
Afhankelijk van waar de ketel hangt en hoe de afvoer naar buiten gaat.
| Situatie | Oplossing | In ons assortiment |
|---|---|---|

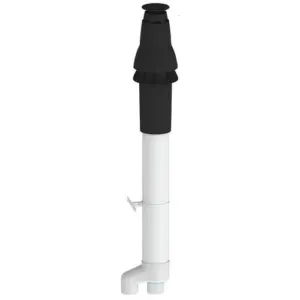

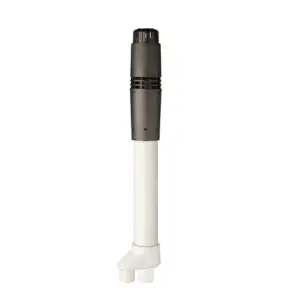

| Ketel op zolder of bovenverdieping, afvoer door het dak | Dakdoorvoer | Ubbink Rolux 5G (parallel 80-80), Burgerhout Skyline 3000 (80/125 met broekstuk) |

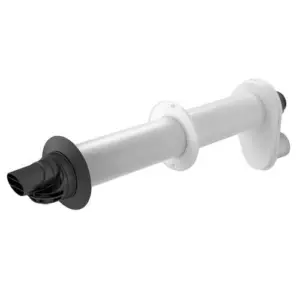

| Ketel aan een buitenmuur | Gevel- of muurdoorvoer | Burgerhout geveldoorvoer 80/125, Ubbink Rolux 5H 60/100 |

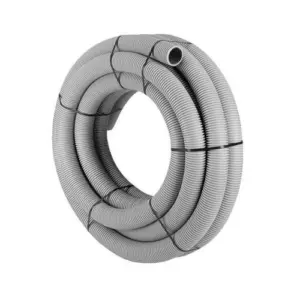

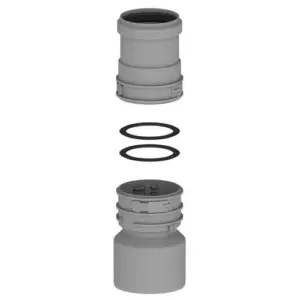

| Bestaand rookkanaal of schoorsteen | Flexibele voering (MiniFlex) | MiniFlex-buis 60 mm, uitmondingsset en koppelset |

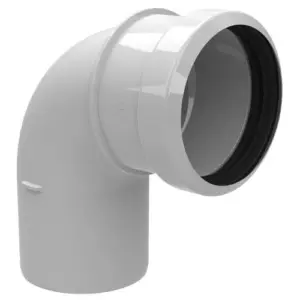

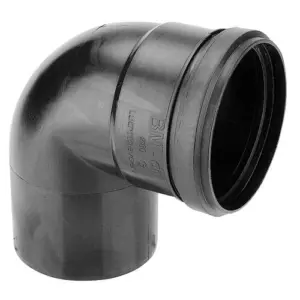

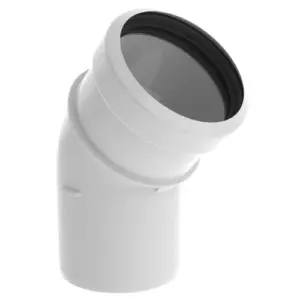

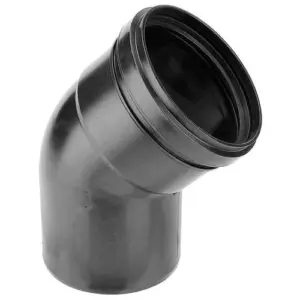

| Leidingwerk binnen tussen ketel en doorvoer | Bochten en buizen 80 mm | Safe-PP en Twinline Air bochten 45°/90° |
Veelgestelde vragen
Moet de rookgasafvoer mee vervangen bij een nieuwe ketel?
Vaak wel. Een doorvoer die ouder is dan ongeveer 5 jaar of niet van PP is gemaakt, wordt bij ketelvervanging meestal vernieuwd. Volg altijd de installatievoorschriften van de ketelfabrikant.
Wat is het verschil tussen parallel en concentrisch?
Bij parallel zijn rookgasafvoer en luchttoevoer twee losse buizen (bijvoorbeeld 80-80). Bij concentrisch zit de afvoer binnen in de luchttoevoer (bijvoorbeeld 80/125). Met een broekstuk sluit je een concentrische doorvoer aan op een parallelle ketelaansluiting.
Mag ik rookgasafvoer zelf plaatsen?
De rookgasafvoer hoort bij een veilige gasinstallatie. Laat aanleg of wijziging door een erkend installateur doen, zeker bij het aansluiten op de ketel.
Kan ik verschillende merken combineren?
Rookgassystemen worden als systeem gekeurd. Gebruik buizen en hulpstukken van dezelfde fabrikant en serie, zoals de ketelfabrikant voorschrijft.
Wat betekent 80/125 of 60/100?
Dat zijn concentrische systemen: een binnenbuis voor de rookgassen (80 of 60 mm) in een buitenbuis voor de luchttoevoer (125 of 100 mm). 80-80 parallel betekent twee losse buizen van 80 mm naast elkaar.
Mag ik de rookgasafvoer zelf monteren?
Een rookgasafvoer moet gasdicht zijn en voldoen aan de voorschriften van de ketelfabrikant en het bouwbesluit. Laat het werk uitvoeren of controleren door een erkende installateur. Een lekkende afvoer kan koolmonoxide in huis brengen.
Kan ik Ubbink en Burgerhout combineren?
Gebruik binnen één afvoertraject bij voorkeur één systeem. De buizen lijken op elkaar, maar mof, afdichting en certificering zijn per systeem bepaald. Voor de overgang tussen systemen zijn er speciale adapters.
Rookgasafvoer voor je HR-ketel
Een HR-ketel heeft een gesloten verbrandingssysteem: verse lucht komt via de luchttoevoer binnen en de afgekoelde rookgassen gaan via de PP-afvoer naar buiten. De doorvoer moet passen bij de aansluiting van de ketel (80-80 parallel, 80/125 of 60/100 concentrisch) en bij de plek van de uitmonding. Op zoek naar een nieuwe ketel? Bekijk onze cv-ketels.
Systemen in ons assortiment
We leveren rookgasafvoer en luchttoevoer van Burgerhout en Ubbink, de twee grote merken in Nederland. Van Burgerhout onder meer TwinSafe (concentrisch 80/125), Flexline en MiniFlex (flexibel, voor bestaande schoorstenen) en de Skyline-dakdoorvoeren. Van Ubbink de Rolux-dakdoorvoeren, UbiFit Push-Fit-buizen en bochten in 60/100 en 80/125 en Safe-PP voor parallelle systemen. Alle buizen zijn van polypropeen (PP), geschikt voor de lage rookgastemperatuur van een HR-ketel; voor sommige toepassingen is er rvs.
Concentrisch of parallel
Bij een concentrisch systeem zit de rookgasbuis in de luchttoevoerbuis. Er gaat maar één buis door dak of gevel, de verse lucht wordt voorverwarmd door de rookgassen en de montage is eenvoudig. Dit is de standaard bij de meeste woningen. Bij een parallel systeem lopen afvoer en toevoer als twee losse buizen. Dat geeft meer vrijheid in de route en wordt gebruikt bij langere trajecten of als de toevoer ergens anders vandaan komt.
Doorvoer door dak of gevel
Een dakdoorvoer gebruik je als de ketel op zolder of op de bovenste verdieping hangt. Kies de lengte op basis van de dakopbouw en de hellingshoek; voor een plat dak en een hellend dak zijn er aparte uitvoeringen en dakpannen of plakplaten. Een geveldoorvoer gaat horizontaal door de buitenmuur. Let op de afstand tot ramen, deuren en ventilatieroosters: de rookgassen mogen niet terug naar binnen kunnen.
Bestaande schoorsteen gebruiken

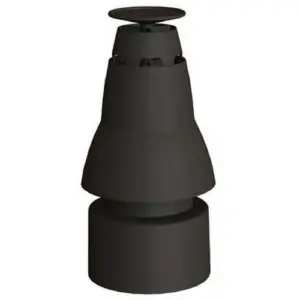

Met een flexibele PP-voering (Burgerhout MiniFlex of Flexline) maak je van een oude schoorsteen een veilige afvoer voor een HR-ketel. De flexibele buis wordt van boven in het kanaal getrokken, met afstandhouders, en bovenop afgewerkt met een uitmondingsset. Het overgebleven kanaal kan als luchttoevoer dienen.
Bochten, verlengstukken en adapters
Tussen ketel en doorvoer zitten bochten van 45° en 87° en verlengpijpen. Elke bocht telt mee in de maximale lengte die de ketelfabrikant opgeeft; houd het traject zo kort mogelijk. Een liggend deel loopt altijd iets af naar de ketel, zodat condenswater terugloopt naar de sifon. Adapters maken de overgang van de ketelaansluiting (bijvoorbeeld 60/100) naar het afvoersysteem (80/125).
Vervang bij een nieuwe ketel de rookgasafvoer als die niet van PP is, ouder is dan de ketel of niet past bij de voorschriften van de nieuwe ketel. Bekijk ook onze cv-ketels en het overige cv-installatiemateriaal.
