Bosch Compress 3400i AWS (CS3400iAWS 10E) onderdelen

In het kort

Instalpunt levert 64 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

64Onderdelen
5Op voorraad
€5,23Vanaf
13Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (warmtepomp)? Hieronder staan alle 64 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers 3
Temperatuurvoelers en NTC-sensoren 1
Druksensoren 1
Pompen 1
Filters 1
Kleppen en ventielen 1
Elektrische onderdelen 2
Kabels en kabelbomen 3
Pakkingen en afdichtingen 4
Leidingen, buizen en slangen 8
Beplating en panelen 3
Isolatie 3
Bevestigingsmateriaal 9
Overige onderdelen 24

Sensoren en voelers voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit temperatuursensor 200mm 10 kohm	8020309 fabr.nr. 8733703181	€42,95	Op voorraad	Bekijk & bestel
Nefit temperatuursensor	81901167 fabr.nr. 7735502304	€86,95	Bestelartikel	Bekijk & bestel
Nefit temperatuurbegrenzer	8029940 fabr.nr. 8738208813	€124,95	Bestelartikel	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit buitentemperatuuropnemer	8020026 fabr.nr. 8738203521	€53,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor ph1 46 bar	8021071 fabr.nr. 8733703200	€261,95	Bestelartikel	Bekijk & bestel

Pompen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp	8020549 fabr.nr. 87186458460	€342,95	Bestelartikel	Bekijk & bestel

Filters voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch filters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit waterfilter DN25	8020139 fabr.nr. 8733702122	€13,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch veiligheidsklep	8185341 fabr.nr. 87186434270	€35,95	Op voorraad	Bekijk & bestel

Elektrische onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (2) alle Bosch elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit buissmeltveiligh. achter 5x20 6,3at 230v	8021206 fabr.nr. 8718578518	€31,95	Bestelartikel	Bekijk & bestel
Nefit kabelclip (10x)	8020865 fabr.nr. 87199053350	€76,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabel molex 4m	8020899 fabr.nr. 8738206161	€42,95	Op voorraad	Bekijk & bestel
Nefit kabel bbtool	8020910 fabr.nr. 87185963300	€21,95	Bestelartikel	Bekijk & bestel
Nefit kabel bevestiging (10 stuks)	8020909 fabr.nr. 87185794450	€11,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (4) alle Bosch pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit O-ring 13,87x3,53 (10x) 87167711550	80200127 fabr.nr. 87167711550	€41,95	Bestelartikel	Bekijk & bestel
Nefit afdichting (10x)	8021337 fabr.nr. 87101031640	€18,95	Bestelartikel	Bekijk & bestel
Nefit afdichting 15.0 x 10.0 x 1.0	8021334 fabr.nr. 87161409210	€13,95	Bestelartikel	Bekijk & bestel
Nefit pakking (10 stuks) G 1.1/2"	8020611 fabr.nr. 87186423670	€42,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (8) alle Bosch leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aansluitstuk terminal cross	8021440 fabr.nr. 87185895380	€8,95	Bestelartikel	Bekijk & bestel
Nefit adapter	8021412 fabr.nr. 87186454830	€72,95	Bestelartikel	Bekijk & bestel
Nefit flexible slang	8021017 fabr.nr. 87186451990	€31,95	Bestelartikel	Bekijk & bestel
Nefit pijp	8020598 fabr.nr. 87186453890	€240,95	Bestelartikel	Bekijk & bestel
Nefit pijp	8020585 fabr.nr. 87186453950	€136,95	Bestelartikel	Bekijk & bestel
Nefit pijp pomp	8020566 fabr.nr. 87186453930	€108,95	Bestelartikel	Bekijk & bestel
Nefit slang l = 315 mm	8020377 fabr.nr. 87186418790	€39,95	Bestelartikel	Bekijk & bestel
Nefit wartelmoer 7/8"	8020141 fabr.nr. 87186427280	€132,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aansluitplaat	8021446 fabr.nr. 87376007100	€36,95	Bestelartikel	Bekijk & bestel
Nefit zijwand lhs	8020087 fabr.nr. 87186458490	€66,95	Bestelartikel	Bekijk & bestel
Nefit zijwand rhs	8020084 fabr.nr. 87186458440	€66,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch isolatie (afdekplaat)	80200750 fabr.nr. 8738213391	€12,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020946 fabr.nr. 87186454030	€35,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020945 fabr.nr. 87186474110	€20,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (9) alle Bosch bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit schroef (10 stuks) M6 x 10 mm	8020435 fabr.nr. 87134011020	€50,95	Bestelartikel	Bekijk & bestel
Nefit schroef M4x6mm (10 stuks)	8020441 fabr.nr. 87199051460	€8,95	Bestelartikel	Bekijk & bestel
Bosch houder Display	80200397 fabr.nr. 8738210398	€50,95	Bestelartikel	Bekijk & bestel
Bosch schroef 8738708770, 10 stuks	10741437 fabr.nr. 8738708770	€6,95	Bestelartikel	Bekijk & bestel
Bosch schroevenset (EPP)	10741060 fabr.nr. 8738213792	€16,95	Bestelartikel	Bekijk & bestel
Nefit houder	8020971 fabr.nr. 87186437470	€20,95	Bestelartikel	Bekijk & bestel
Nefit klem (10 stuks) d=16mm	8020824 fabr.nr. 87186425030	€90,95	Bestelartikel	Bekijk & bestel
Nefit klem (5 stuks)	8020821 fabr.nr. 87186454820	€7,95	Bestelartikel	Bekijk & bestel
Nefit klem (5 stuks)	8020822 fabr.nr. 87186454840	€11,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (24)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Buderus/Bosch magneetfilterkogel dn25 (maaswijdte = 0,6)	81901195 fabr.nr. 8738213799	€99,95	Bestelartikel	Bekijk & bestel
Buderus/Bosch kabelset (hmi-cuhp)	81901205 fabr.nr. 8738213793	€29,95	Bestelartikel	Bekijk & bestel
Bosch kabel (druksensor) 8738213912	10741150 fabr.nr. 8738213912	€6,95	Bestelartikel	Bekijk & bestel
Bosch wartelmoer 7/16 8738213931	10741151 fabr.nr. 8738213931	€14,95	Bestelartikel	Bekijk & bestel
Bosch regelknop 8737712636 8737712636	10740906 fabr.nr. 8737712636	€19,95	Bestelartikel	Bekijk & bestel
Bosch kabel (+ samensmelten) 8738213948	10741155 fabr.nr. 8738213948	€40,95	Bestelartikel	Bekijk & bestel
Bosch slangklem 1/4 8738213784	10741052 fabr.nr. 8738213784	€22,95	Bestelartikel	Bekijk & bestel
Bosch isolering 340 mm 8738213785	10741053 fabr.nr. 8738213785	€16,95	Bestelartikel	Bekijk & bestel
Bosch kabel set (elekt. verwarming 585 kw)	10741054 fabr.nr. 8738213786	€7,95	Bestelartikel	Bekijk & bestel
Bosch kabel set (waterpomp) 8738213787	10741055 fabr.nr. 8738213787	€69,95	Bestelartikel	Bekijk & bestel
Bosch kabelboom e 8738213788 8738213788	10741056 fabr.nr. 8738213788	€6,95	Bestelartikel	Bekijk & bestel
Bosch elekt. verwarming 585 kwkw	10741057 fabr.nr. 8738213789	€586,95	Bestelartikel	Bekijk & bestel
Bosch afdruiprek e 8738213791	10741059 fabr.nr. 8738213791	€48,95	Bestelartikel	Bekijk & bestel
Bosch isolatie 56 mm 8738213794	10741061 fabr.nr. 8738213794	€14,95	Bestelartikel	Bekijk & bestel
Bosch kabel set (sensor) 8738213795	10741062 fabr.nr. 8738213795	€7,95	Bestelartikel	Bekijk & bestel
Bosch warmtewisselaar (r32) s et	10741064 fabr.nr. 8738213797	€689,95	Bestelartikel	Bekijk & bestel
Bosch klem temperatuursensor 1/4	10741066 fabr.nr. 8738213804	€7,95	Bestelartikel	Bekijk & bestel
Bosch kabel 375mm (temp) sensor	10741068 fabr.nr. 8738213806	€19,95	Bestelartikel	Bekijk & bestel
Bosch kabel 300mm (temp) sensor	10741069 fabr.nr. 8738213807	€20,95	Bestelartikel	Bekijk & bestel
Bosch temperatuursensor ntc 500 mm r40	10741070 fabr.nr. 8738213808	€22,95	Bestelartikel	Bekijk & bestel
Bosch kabel (smart grid) 8738213809	10741071 fabr.nr. 8738213809	€20,95	Bestelartikel	Bekijk & bestel
Bosch voorwand onder 87186466840	10740805 fabr.nr. 87186466840	€48,95	Bestelartikel	Bekijk & bestel
Bosch temperatuursensor 6m 8737601713	10740848 fabr.nr. 8737601713	€33,95	Bestelartikel	Bekijk & bestel
Nefit t.b.v. wand boven	8020163 fabr.nr. 87186458470	€50,95	Bestelartikel	Bekijk & bestel

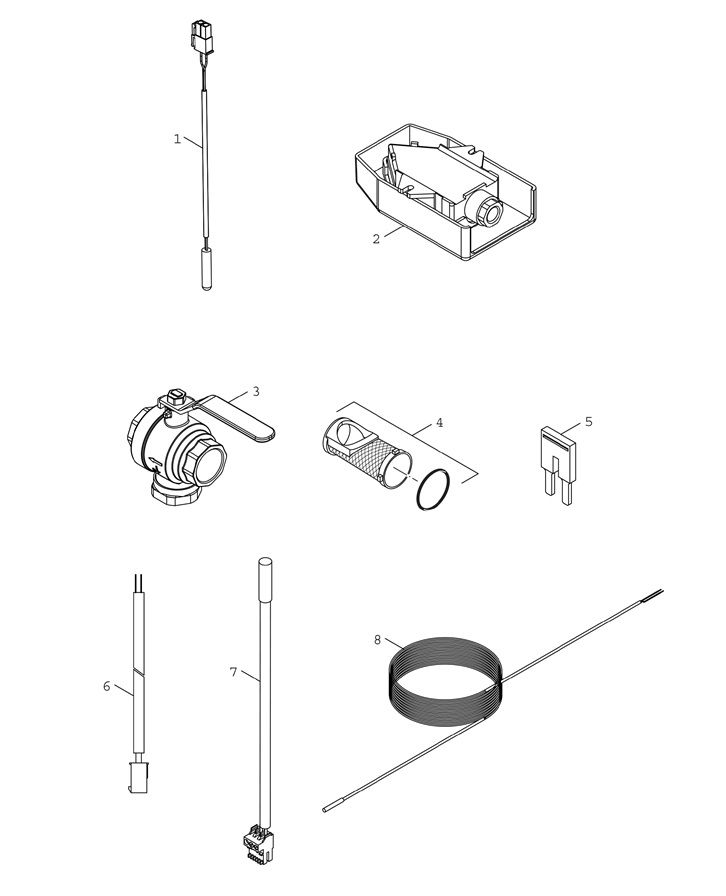

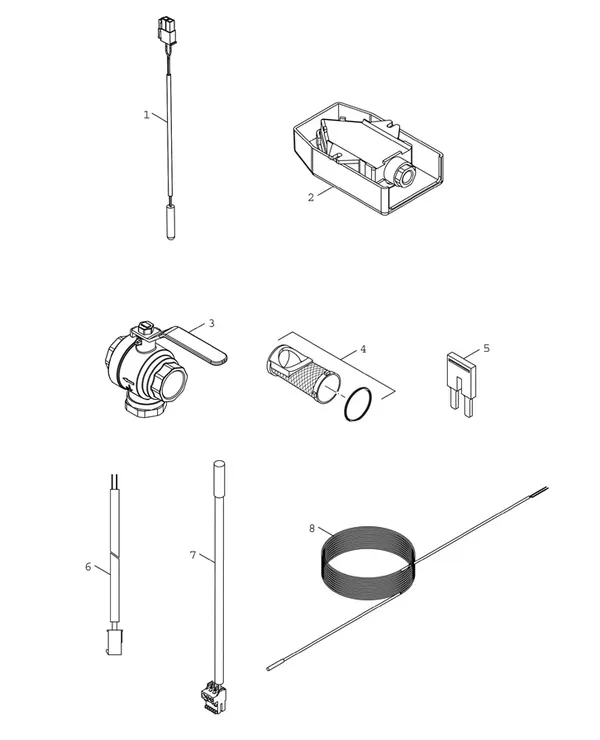

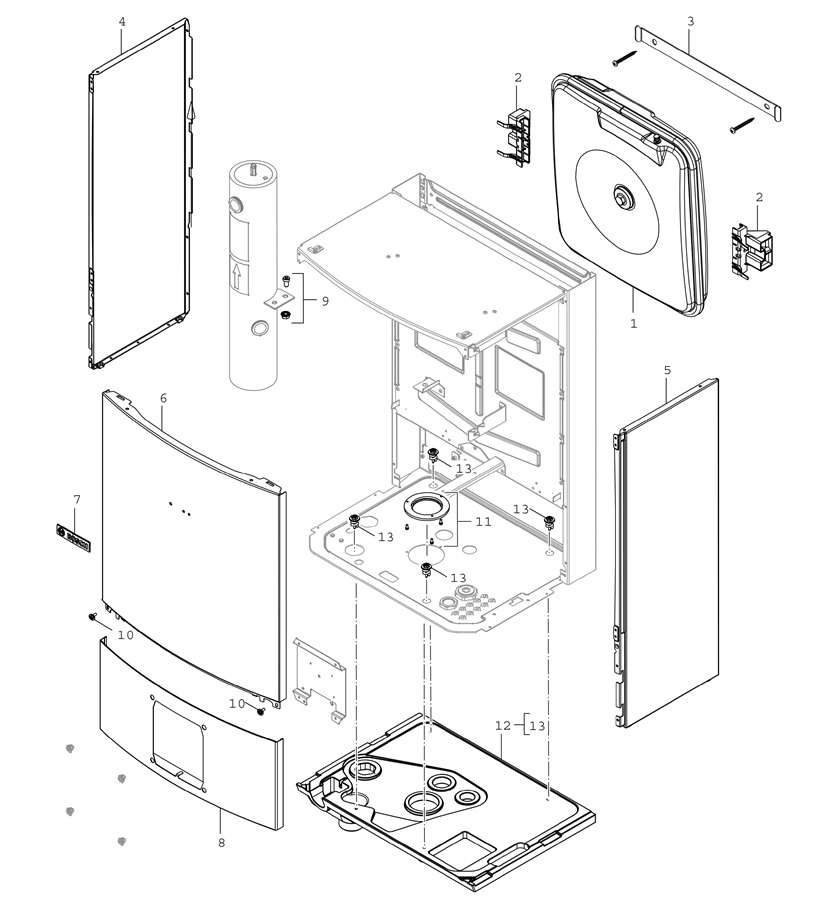

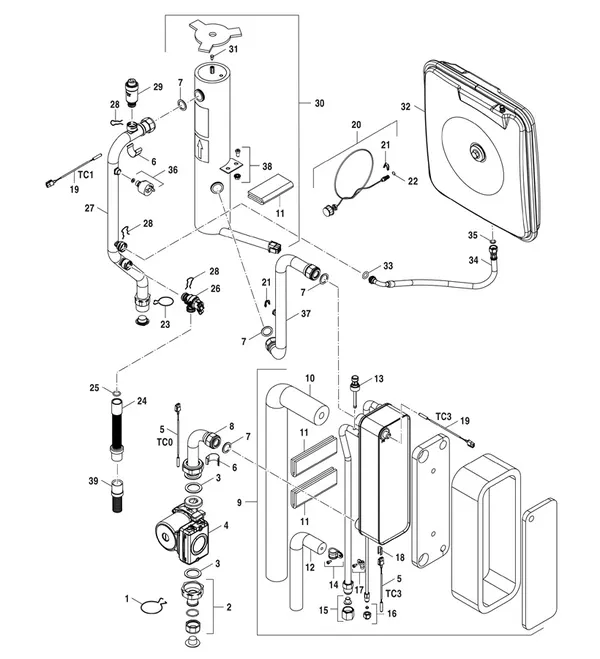

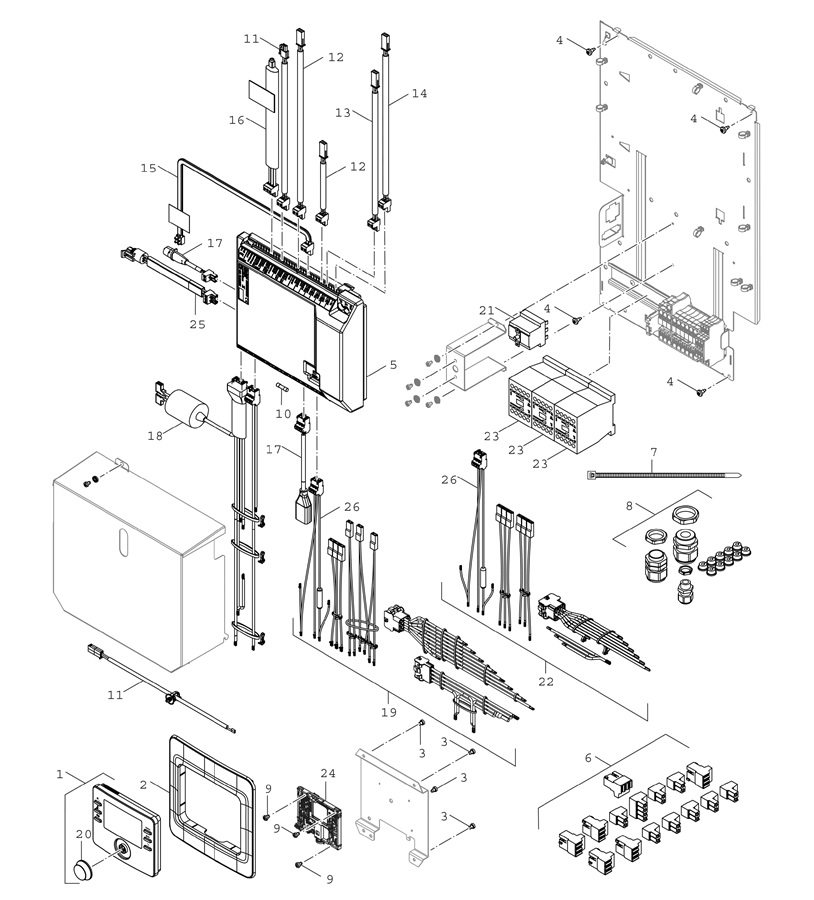

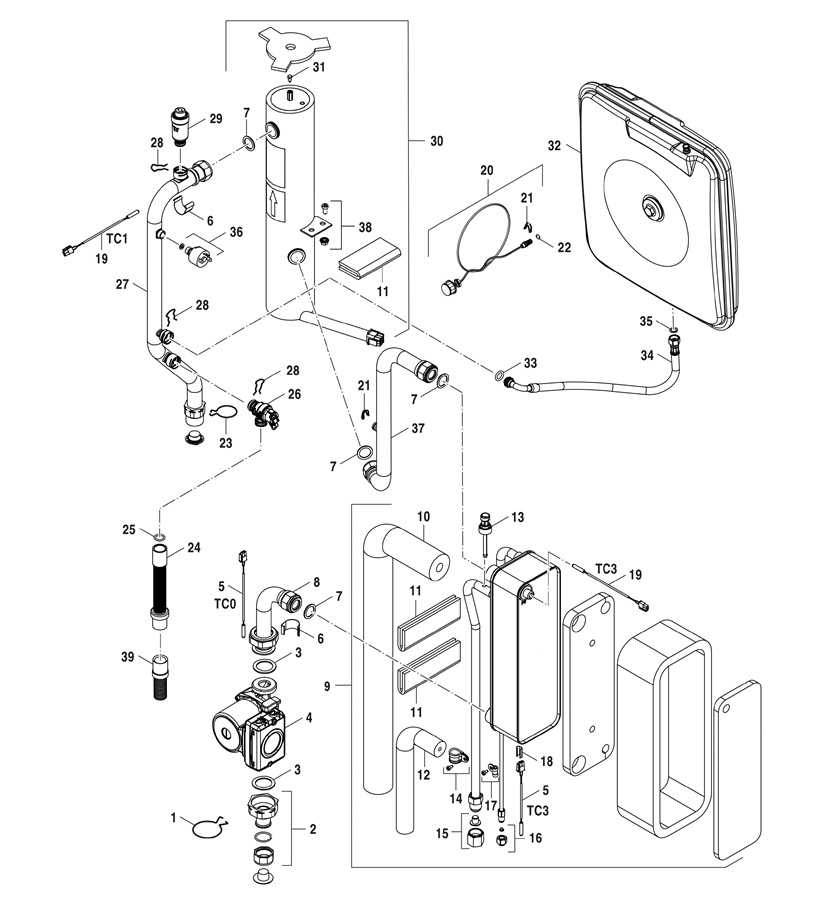

Tekeningen van de Bosch Compress 3400i AWS (CS3400iAWS 10E)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Bosch Compress 3400i AWS (CS3400iAWS 10E)? Dit onderdeeltype hoort erbij

Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	Wat is er aan de hand	Onderdeeltype
2P564	Temperatuurverhoging temperatuursensor te snel ( > 70 K/min).	Sensoren en voelers
281 B	Cv-pomp geblokkeerd of lucht in cv-pomp	Pompen
317 V	Kortsluiting rookgastemperatuursensor	Sensoren en voelers
318 V	Onderbreking rookgastemperatuursensor	Sensoren en voelers
815 W	Temperatuursensor open verdeler defect	Sensoren en voelers
1019 W	Verkeerd type pomp herkend	Pompen

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Bosch warmtepomp-modellen

← Alle Bosch onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

In de catalogus staan 64 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

De sensoren en voelers voor dit model kosten tussen €56,19 en €167,27 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) op voorraad?

5 van de 64 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress 3400i AWS (CS3400iAWS 10E). Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele Bosch-onderdelen?

Ja. Alle 64 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

De onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) lopen van €5,23 tot €980,10 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
