Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) onderdelen

In het kort

Instalpunt levert 65 originele onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B), o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

65Onderdelen
7Op voorraad
€3,27Vanaf
15Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (warmtepomp)? Hieronder staan alle 65 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers 2
Temperatuurvoelers en NTC-sensoren 1
Druksensoren 1
Pompen 1
Driewegkleppen en hydrobloks 1
Sifons en condensafvoer 1
Filters 1
Kleppen en ventielen 2
Elektrische onderdelen 2
Kabels en kabelbomen 3
Pakkingen en afdichtingen 6
Leidingen, buizen en slangen 9
Beplating en panelen 3
Isolatie 4
Bevestigingsmateriaal 8
Overige onderdelen 20

Sensoren en voelers voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (2) alle Bosch sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit temperatuursensor 200mm 10 kohm	8020309 fabr.nr. 8733703181	€42,95	Op voorraad	Bekijk & bestel
Nefit temperatuursensor	81901167 fabr.nr. 7735502304	€86,95	Bestelartikel	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit buitentemperatuuropnemer	8020026 fabr.nr. 8738203521	€53,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor ph1 46 bar	8021071 fabr.nr. 8733703200	€261,95	Bestelartikel	Bekijk & bestel

Pompen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp	8020549 fabr.nr. 87186458460	€342,95	Bestelartikel	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit driewegklep G1"	8021486 fabr.nr. 87185908070	€286,95	Bestelartikel	Bekijk & bestel

Sifons en condensafvoer voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit flexibel afvoer sifon	8029274 fabr.nr. 87160120700	€21,95	Bestelartikel	Bekijk & bestel

Filters voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (1) alle Bosch filters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit waterfilter DN25	8020139 fabr.nr. 8733702122	€13,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (2) alle Bosch kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch veiligheidsklep	8185341 fabr.nr. 87186434270	€35,95	Op voorraad	Bekijk & bestel
Nefit keerklep	8020857 fabr.nr. 87185050200	€23,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (2) alle Bosch elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit buissmeltveiligh. achter 5x20 6,3at 230v	8021206 fabr.nr. 8718578518	€31,95	Bestelartikel	Bekijk & bestel
Nefit kabelclip (10x)	8020865 fabr.nr. 87199053350	€76,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (3) alle Bosch kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabel molex 4m	8020899 fabr.nr. 8738206161	€42,95	Op voorraad	Bekijk & bestel
Nefit kabel bbtool	8020910 fabr.nr. 87185963300	€21,95	Bestelartikel	Bekijk & bestel
Nefit kabel bevestiging (10 stuks)	8020909 fabr.nr. 87185794450	€11,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (6) alle Bosch pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit O-ring 17x4 10 stuks	8189387 fabr.nr. 87167711540	€4,95	Op voorraad	Bekijk & bestel
Nefit O-ring Top 22/175-3 ZBS 10 stuks	8029340 fabr.nr. 87167711560	€4,95	Op voorraad	Bekijk & bestel
Bosch O-ring t.b.v. boilertank 10 stuks	8185207 fabr.nr. 87167711640	€12,95	Bestelartikel	Bekijk & bestel
Nefit afdichting (10x)	8021337 fabr.nr. 87101031640	€18,95	Bestelartikel	Bekijk & bestel
Nefit pakking (10 stuks) G 1.1/4"	8020612 fabr.nr. 87186424820	€30,95	Bestelartikel	Bekijk & bestel
Nefit pakking (10 stuks) G 1.1/2"	8020611 fabr.nr. 87186423670	€42,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (9) alle Bosch leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aansluitstuk terminal cross	8021440 fabr.nr. 87185895380	€8,95	Bestelartikel	Bekijk & bestel
Nefit adapter	8021412 fabr.nr. 87186454830	€72,95	Bestelartikel	Bekijk & bestel
Nefit bypassleiding	8021197 fabr.nr. 87186421580	€45,95	Bestelartikel	Bekijk & bestel
Nefit pijp	8020596 fabr.nr. 87186460200	€220,95	Bestelartikel	Bekijk & bestel
Nefit pijp	8020589 fabr.nr. 87186460350	€201,95	Bestelartikel	Bekijk & bestel
Nefit pijp	8020591 fabr.nr. 87186460480	€201,95	Bestelartikel	Bekijk & bestel
Nefit pijp pomp	8020566 fabr.nr. 87186453930	€108,95	Bestelartikel	Bekijk & bestel
Nefit slang l = 315 mm	8020377 fabr.nr. 87186418790	€39,95	Bestelartikel	Bekijk & bestel
Nefit wartelmoer 7/8"	8020141 fabr.nr. 87186427280	€132,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (3) alle Bosch beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aansluitplaat	8021446 fabr.nr. 87376007100	€36,95	Bestelartikel	Bekijk & bestel
Nefit zijwand lhs	8020087 fabr.nr. 87186458490	€66,95	Bestelartikel	Bekijk & bestel
Nefit zijwand rhs	8020084 fabr.nr. 87186458440	€66,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (4) alle Bosch isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Bosch isolatie (afdekplaat)	80200750 fabr.nr. 8738213391	€12,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020944 fabr.nr. 87186454020	€20,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020946 fabr.nr. 87186454030	€35,95	Bestelartikel	Bekijk & bestel
Nefit isolatie	8020945 fabr.nr. 87186474110	€20,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (8) alle Bosch bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit schroef M4x6mm (10 stuks)	8020441 fabr.nr. 87199051460	€8,95	Bestelartikel	Bekijk & bestel
Bosch houder Display	80200397 fabr.nr. 8738210398	€50,95	Bestelartikel	Bekijk & bestel
Bosch schroef 8738708770, 10 stuks	10741437 fabr.nr. 8738708770	€6,95	Bestelartikel	Bekijk & bestel
Bosch schroevenset (EPP)	10741060 fabr.nr. 8738213792	€16,95	Bestelartikel	Bekijk & bestel
Nefit klem (10 stuks) d=16mm	8020824 fabr.nr. 87186425030	€90,95	Bestelartikel	Bekijk & bestel
Nefit klem (5 stuks)	8020821 fabr.nr. 87186454820	€7,95	Bestelartikel	Bekijk & bestel
Nefit klem (5 stuks)	8020822 fabr.nr. 87186454840	€11,95	Bestelartikel	Bekijk & bestel
Nefit klemveer (10 stuks)	8020809 fabr.nr. 87146060160	€20,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) (20)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Buderus/Bosch magneetfilterkogel dn25 (maaswijdte = 0,6)	81901195 fabr.nr. 8738213799	€99,95	Bestelartikel	Bekijk & bestel
Buderus/Bosch kabelset (hmi-cuhp)	81901205 fabr.nr. 8738213793	€29,95	Bestelartikel	Bekijk & bestel
Bosch kabelboom (cuhp) 8738213911	10741149 fabr.nr. 8738213911	€38,95	Bestelartikel	Bekijk & bestel
Bosch wartelmoer 7/16 8738213931	10741151 fabr.nr. 8738213931	€14,95	Bestelartikel	Bekijk & bestel
Bosch regelknop 8737712636 8737712636	10740906 fabr.nr. 8737712636	€19,95	Bestelartikel	Bekijk & bestel
Bosch slangklem 1/4 8738213784	10741052 fabr.nr. 8738213784	€22,95	Bestelartikel	Bekijk & bestel
Bosch kabel set (waterpomp) 8738213787	10741055 fabr.nr. 8738213787	€69,95	Bestelartikel	Bekijk & bestel
Bosch afdruiprek b 8738213790	10741058 fabr.nr. 8738213790	€48,95	Bestelartikel	Bekijk & bestel
Bosch kabel set (sensor) 8738213795	10741062 fabr.nr. 8738213795	€7,95	Bestelartikel	Bekijk & bestel
Bosch warmtewisselaar (r32) s et	10741064 fabr.nr. 8738213797	€689,95	Bestelartikel	Bekijk & bestel
Bosch klem temperatuursensor 1/4	10741066 fabr.nr. 8738213804	€7,95	Bestelartikel	Bekijk & bestel
Bosch kabel 375mm (temp) sensor	10741068 fabr.nr. 8738213806	€19,95	Bestelartikel	Bekijk & bestel
Bosch kabel 300mm (temp) sensor	10741069 fabr.nr. 8738213807	€20,95	Bestelartikel	Bekijk & bestel
Bosch temperatuursensor ntc 500 mm r40	10741070 fabr.nr. 8738213808	€22,95	Bestelartikel	Bekijk & bestel
Bosch kabel (smart grid) 8738213809	10741071 fabr.nr. 8738213809	€20,95	Bestelartikel	Bekijk & bestel
Bosch voorwand onder 87186466840	10740805 fabr.nr. 87186466840	€48,95	Bestelartikel	Bekijk & bestel
Bosch kabelboom b 8738213910 8738213910	10741148 fabr.nr. 8738213910	€17,95	Bestelartikel	Bekijk & bestel
Bosch temperatuursensor 6m 8737601713	10740848 fabr.nr. 8737601713	€33,95	Bestelartikel	Bekijk & bestel
Nefit leidinggroep	8020769 fabr.nr. 87186460330	€201,95	Bestelartikel	Bekijk & bestel
Nefit t.b.v. wand boven	8020163 fabr.nr. 87186458470	€50,95	Bestelartikel	Bekijk & bestel

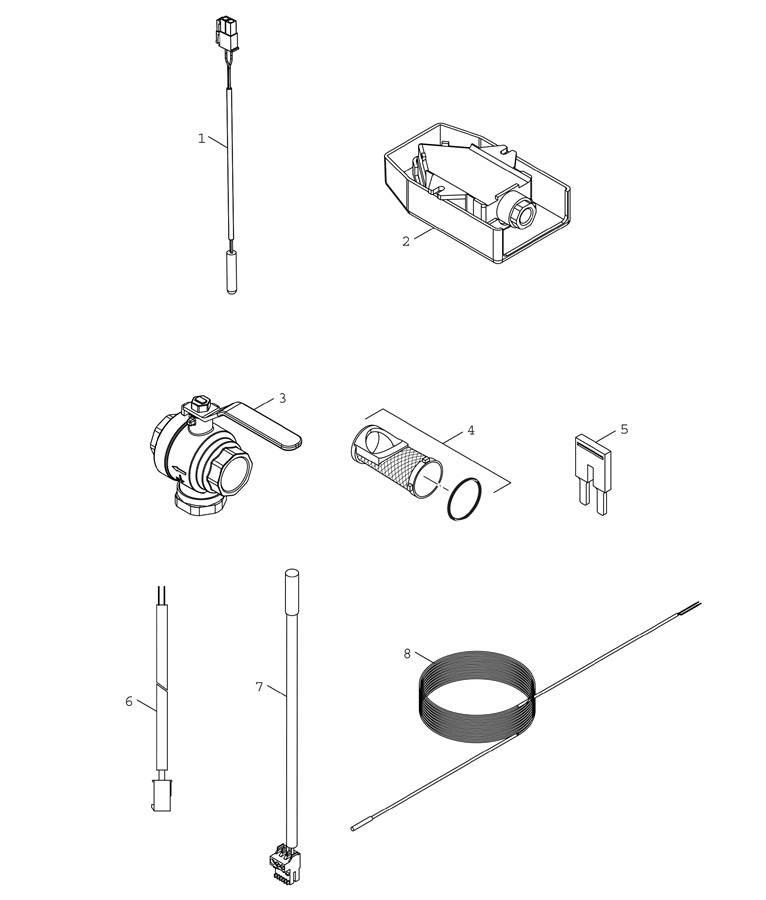

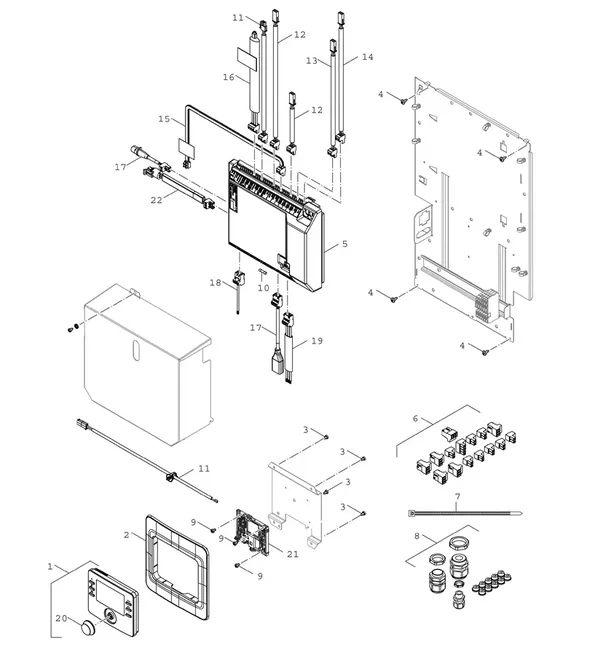

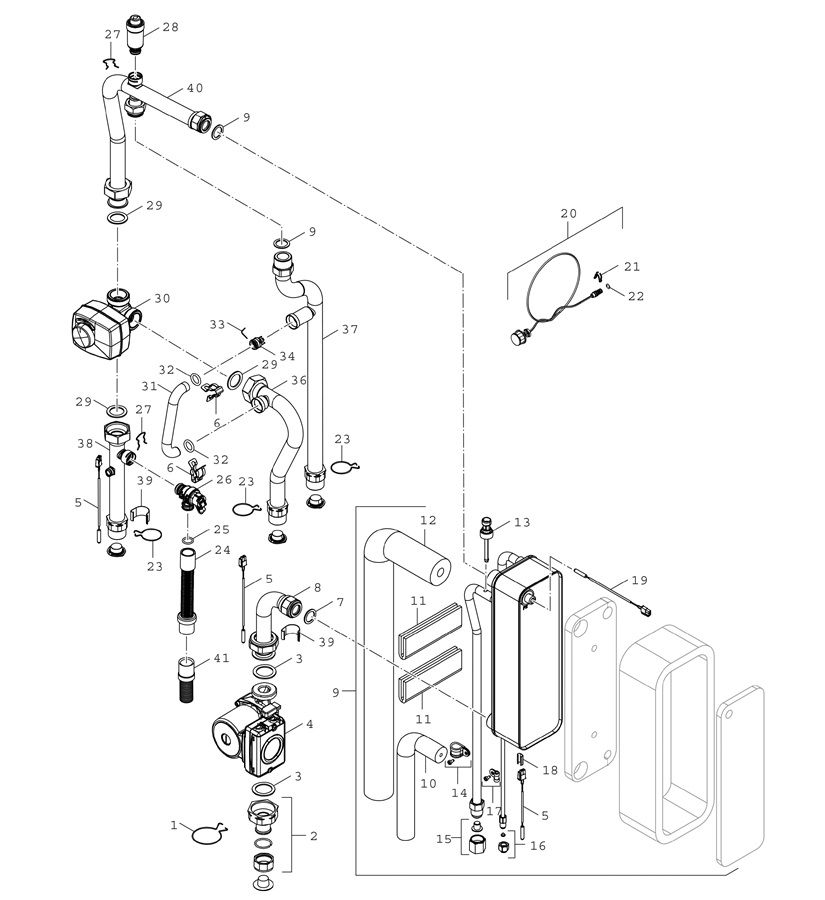

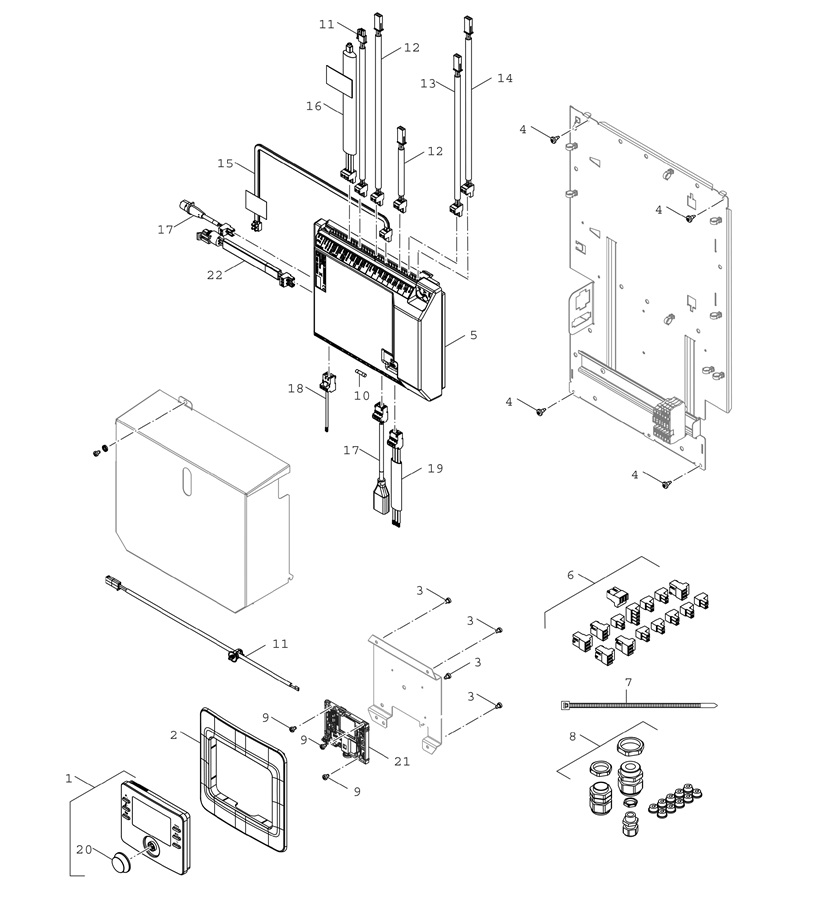

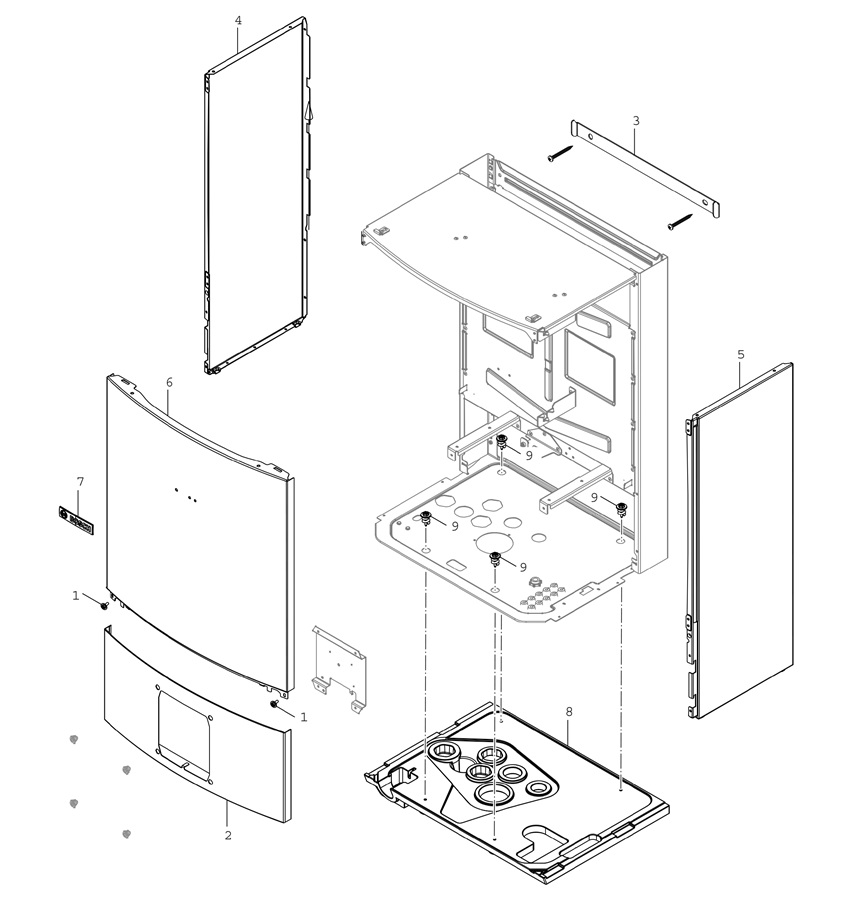

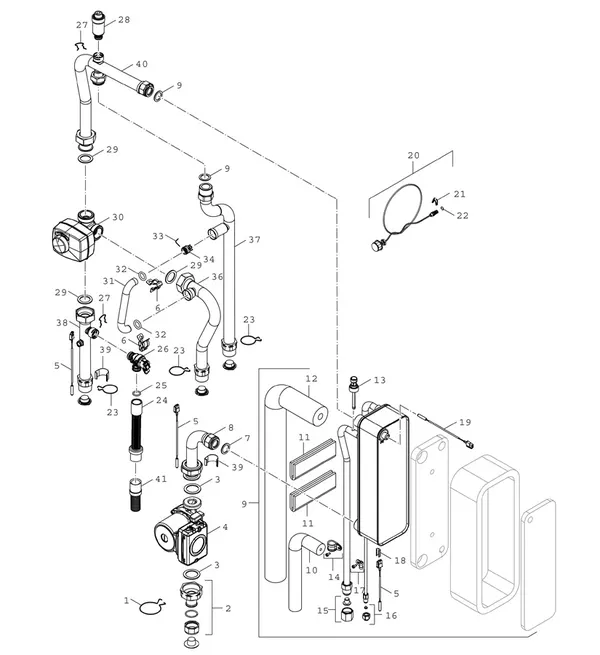

Tekeningen van de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)? Dit onderdeeltype hoort erbij

Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	Wat is er aan de hand	Onderdeeltype
2P564	Temperatuurverhoging temperatuursensor te snel ( > 70 K/min).	Sensoren en voelers
281 B	Cv-pomp geblokkeerd of lucht in cv-pomp	Pompen
317 V	Kortsluiting rookgastemperatuursensor	Sensoren en voelers
318 V	Onderbreking rookgastemperatuursensor	Sensoren en voelers
815 W	Temperatuursensor open verdeler defect	Sensoren en voelers
1019 W	Verkeerd type pomp herkend	Pompen

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Bosch warmtepomp-modellen

← Alle Bosch onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)?

In de catalogus staan 65 originele onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B), waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)?

De sensoren en voelers voor dit model kosten tussen €56,19 en €107,16 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) op voorraad?

7 van de 65 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B). Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele Bosch-onderdelen?

Ja. Alle 65 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B)?

De onderdelen voor de Bosch Compress Hybrid 3400i AWS (CS3400iAWS 14B) lopen van €3,27 tot €980,10 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
