Bosch Compress 7800i LW 16 MF onderdelen
In het kort
Instalpunt levert 107 originele onderdelen voor de Bosch Compress 7800i LW 16 MF, o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 107Onderdelen
- 4Op voorraad
- €14,37Vanaf
- 21Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Bosch Compress 7800i LW 16 MF (warmtepomp)? Hieronder staan alle 107 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensoren en voelers 5
- Temperatuurvoelers en NTC-sensoren 2
- Druksensoren 1
- Drukschakelaars en drukverschilschakelaars 2
- Pompen 3
- Warmtewisselaars 2
- Printplaten en besturing 1
- Driewegkleppen en hydrobloks 1
- Expansieventielen 2
- Compressoren 1
- Filters 4
- Kleppen en ventielen 2
- Elektrische onderdelen 4
- Kraanonderdelen 1
- Toilet- en reservoironderdelen 1
- Kabels en kabelbomen 8
- Pakkingen en afdichtingen 4
- Leidingen, buizen en slangen 6
- Beplating en panelen 12
- Isolatie 21
- Bevestigingsmateriaal 8
- Overige onderdelen 16
Sensoren en voelers voor de Bosch Compress 7800i LW 16 MF (5) alle Bosch sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Nefit temperatuursensor 200mm 10 kohm | 8020309 fabr.nr. 8733703181 | €42,95 | Op voorraad | Bekijk & bestel |
| Nefit temperatuursensor NTC 1000mm R40 1000mm R40 | 8020304 fabr.nr. 8738206065 | €42,95 | Op voorraad | Bekijk & bestel |
| Nefit discharge sensor | 80200057 fabr.nr. 8738207622 | €46,95 | Bestelartikel | Bekijk & bestel |
| Nefit temperature limiter | 8032624 fabr.nr. 8738201799 | €76,95 | Bestelartikel | Bekijk & bestel |
| Nefit temperatuursensor 200mm 4,7 kohm | 8020307 fabr.nr. 8733703183 | €46,95 | Bestelartikel | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Bosch Compress 7800i LW 16 MF (2) alle Bosch temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Nefit buitentemperatuuropnemer | 8020026 fabr.nr. 8738203521 | €53,95 | Op voorraad | Bekijk & bestel |
| Bosch temperatuursensor NTC 1000mm R80 MOL 8738211536 | 8179418 fabr.nr. 8738211536 | €32,95 | Bestelartikel | Bekijk & bestel |
Druksensoren voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch druksensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch druksensor 0-4 bar | 80200294 fabr.nr. 8738211790 | €102,95 | Bestelartikel | Bekijk & bestel |
Drukschakelaars en drukverschilschakelaars voor de Bosch Compress 7800i LW 16 MF (2) alle Bosch drukschakelaars en drukverschilschakelaars →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch hogedrukpressostaat | 8179400 fabr.nr. 8738211556 | €55,95 | Bestelartikel | Bekijk & bestel |
| Nefit drukverschilschakelaar PC G1/4" | 8021065 fabr.nr. 8733703239 | €88,95 | Bestelartikel | Bekijk & bestel |
Pompen voor de Bosch Compress 7800i LW 16 MF (3) alle Bosch pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch isolatie pomp UPML GEO 130 8738211574 | 8179387 fabr.nr. 8738211574 | €30,95 | Bestelartikel | Bekijk & bestel |
| Bosch pomp UPMXL GEO 25-125 130 SP 8738211561 | 8179397 fabr.nr. 8738211561 | €475,95 | Bestelartikel | Bekijk & bestel |
| Bosch pomp UPM3L 25-75 130 SP 8738211620 | 8179366 fabr.nr. 8738211620 | €248,95 | Bestelartikel | Bekijk & bestel |
Warmtewisselaars voor de Bosch Compress 7800i LW 16 MF (2) alle Bosch warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch warmtewisselaar H62L-CX- 56 8738211552 | 8179404 fabr.nr. 8738211552 | €637,95 | Bestelartikel | Bekijk & bestel |
| Bosch warmtewisselaar H62L EZU-62 8738211551 | 8179405 fabr.nr. 8738211551 | €637,95 | Bestelartikel | Bekijk & bestel |
Printplaten en besturing voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch printplaat HMI 8738211507 | 8179438 fabr.nr. 8738211507 | €72,95 | Bestelartikel | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Nefit driewegklep | 8021493 fabr.nr. 8733701139 | €196,95 | Bestelartikel | Bekijk & bestel |
Expansieventielen voor de Bosch Compress 7800i LW 16 MF (2) alle Bosch expansieventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch expansieventiel UKV-32 D460 8738211580 | 8179382 fabr.nr. 8738211580 | €111,95 | Bestelartikel | Bekijk & bestel |
| Bosch expansieventiel UKV-25 8738211582 | 8179380 fabr.nr. 8738211582 | €104,95 | Bestelartikel | Bekijk & bestel |
Compressoren voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch compressoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch compressor DNb29 400v 8738211573 | 8179388 fabr.nr. 8738211573 | €1.195,95 | Bestelartikel | Bekijk & bestel |
Filters voor de Bosch Compress 7800i LW 16 MF (4) alle Bosch filters →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch filter koudemiddel 8738211554 | 8179402 fabr.nr. 8738211554 | €23,95 | Bestelartikel | Bekijk & bestel |
| Bosch netfilter 8738211585 | 8179379 fabr.nr. 8738211585 | €91,95 | Bestelartikel | Bekijk & bestel |
| Bosch waterfilter met magneet 8738208894 | 8179465 fabr.nr. 8738208894 | €116,95 | Bestelartikel | Bekijk & bestel |
| Bosch filter ball cap with magnet DN25 | 80200413 fabr.nr. 8738212827 | €23,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de Bosch Compress 7800i LW 16 MF (2) alle Bosch kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch ventiel schrader 8738211578 | 8179384 fabr.nr. 8738211578 | €21,95 | Bestelartikel | Bekijk & bestel |
| Bosch kogelkraan 2x 1 1/4inch BSP FF 8738211534 | 8179420 fabr.nr. 8738211534 | €72,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de Bosch Compress 7800i LW 16 MF (4) alle Bosch elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch druksensor HP 8-48 bar 8738211558 | 8179398 fabr.nr. 8738211558 | €111,95 | Bestelartikel | Bekijk & bestel |
| Bosch druksensor LP 2-18 bar 8738211557 | 8179399 fabr.nr. 8738211557 | €100,95 | Bestelartikel | Bekijk & bestel |
| Bosch omvormer Eltwin 7500 3ph 8738211537 | 8179417 fabr.nr. 8738211537 | €822,95 | Bestelartikel | Bekijk & bestel |
| Nefit spoel expansieventiel ukv-a300 mm | 8020351 fabr.nr. 8733703216 | €55,95 | Bestelartikel | Bekijk & bestel |
Kraanonderdelen voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch kraanonderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch wandhouder K40 RF internetmodule | 10741765 fabr.nr. 7738113985 | €83,95 | Bestelartikel | Bekijk & bestel |
Toilet- en reservoironderdelen voor de Bosch Compress 7800i LW 16 MF (1) alle Bosch toilet- en reservoironderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch reservoir koudemiddel 1.9L 8738211526 | 8179426 fabr.nr. 8738211526 | €97,95 | Bestelartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Bosch Compress 7800i LW 16 MF (8) alle Bosch kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Nefit kabel molex 4m | 8020899 fabr.nr. 8738206161 | €42,95 | Op voorraad | Bekijk & bestel |
| Bosch kabel 2,5 m 8738211532 | 8179422 fabr.nr. 8738211532 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch kabelboom cm MPP 400V 8738211524 | 8179428 fabr.nr. 8738211524 | €97,95 | Bestelartikel | Bekijk & bestel |
| Bosch kabel compressor DNB 8738211587 | 8179377 fabr.nr. 8738211587 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch kabelboom CM MPP Signal 8738211586 | 8179378 fabr.nr. 8738211586 | €166,95 | Bestelartikel | Bekijk & bestel |
| Bosch kabel Smart Grid 8738207585 | 8179518 fabr.nr. 8738207585 | €45,95 | Bestelartikel | Bekijk & bestel |
| Bosch kabelboom 400V C | 80200751 fabr.nr. 8738213402 | €546,95 | Bestelartikel | Bekijk & bestel |
| Nefit connector set | 8021163 fabr.nr. 8738206040 | €72,95 | Bestelartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Bosch Compress 7800i LW 16 MF (4) alle Bosch pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch pakking 11x5.5x2 8738211589 | 8179375 fabr.nr. 8738211589 | €19,95 | Bestelartikel | Bekijk & bestel |
| Bosch pakking EPDM 44x31.5x27 (10x) | 80200720 fabr.nr. 8738212386 | €68,95 | Bestelartikel | Bekijk & bestel |
| Nefit afdichting 1" 30 x21 x ( 10x ) x 1.0 | 8021335 fabr.nr. 87110043620 | €54,95 | Bestelartikel | Bekijk & bestel |
| Nefit pakking 39 x 30 x 2 mm (10 stuks) | 8020606 fabr.nr. 8738204368 | €37,95 | Bestelartikel | Bekijk & bestel |
Leidingen, buizen en slangen voor de Bosch Compress 7800i LW 16 MF (6) alle Bosch leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch slang DN25 G32 8738211533 | 8179421 fabr.nr. 8738211533 | €198,95 | Bestelartikel | Bekijk & bestel |
| Bosch slang DN25-G40 8738211531 | 8179423 fabr.nr. 8738211531 | €180,95 | Bestelartikel | Bekijk & bestel |
| Bosch flexibele slang,flexible slang l=576 8738211530 | 8179424 fabr.nr. 8738211530 | €256,95 | Bestelartikel | Bekijk & bestel |
| Bosch flexibele slang,flexible slang l=480 8738211527 | 8179425 fabr.nr. 8738211527 | €138,95 | Bestelartikel | Bekijk & bestel |
| Bosch aansluitstuk 90gr 10mm 8738211807 | 8179996 fabr.nr. 8738211807 | €30,95 | Bestelartikel | Bekijk & bestel |
| Bosch flexibele slang,flexible 8738211521 | 8179430 fabr.nr. 8738211521 | €198,95 | Bestelartikel | Bekijk & bestel |
Beplating en panelen voor de Bosch Compress 7800i LW 16 MF (12) alle Bosch beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch deksel boven zilver 8738211555 | 8179401 fabr.nr. 8738211555 | €166,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekking achter 8738211823 | 8179342 fabr.nr. 8738211823 | €119,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekking voor 8738211817 | 8179348 fabr.nr. 8738211817 | €50,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekking onder 8738211816 | 8179349 fabr.nr. 8738211816 | €50,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekking boven 8738211813 | 8179352 fabr.nr. 8738211813 | €39,95 | Bestelartikel | Bekijk & bestel |
| Bosch boven paneel roundagon 8738211613 | 8179367 fabr.nr. 8738211613 | €84,95 | Bestelartikel | Bekijk & bestel |
| Bosch voorwand 8738211612 | 8179368 fabr.nr. 8738211612 | €217,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekplaat 8738211610 | 8179369 fabr.nr. 8738211610 | €42,95 | Bestelartikel | Bekijk & bestel |
| Bosch zijpaneel boven wit 8738211597 | 8179370 fabr.nr. 8738211597 | €128,95 | Bestelartikel | Bekijk & bestel |
| Bosch zijpaneel onder wit 8738211596 | 8179371 fabr.nr. 8738211596 | €128,95 | Bestelartikel | Bekijk & bestel |
| Bosch logo 8738210406 | 8179450 fabr.nr. 8738210406 | €50,95 | Bestelartikel | Bekijk & bestel |
| Bosch voorwand onder 8738210403 | 8179452 fabr.nr. 8738210403 | €230,95 | Bestelartikel | Bekijk & bestel |
Isolatie voor de Bosch Compress 7800i LW 16 MF (21) alle Bosch isolatie →
Bevestigingsmateriaal voor de Bosch Compress 7800i LW 16 MF (8) alle Bosch bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Bosch houder 8738211833 | 8179334 fabr.nr. 8738211833 | €66,95 | Bestelartikel | Bekijk & bestel |
| Bosch beugel 8738211830 | 8179336 fabr.nr. 8738211830 | €19,95 | Bestelartikel | Bekijk & bestel |
| Bosch tule 15mm 8738211828 | 8179338 fabr.nr. 8738211828 | €21,95 | Bestelartikel | Bekijk & bestel |
| Bosch houder buis 21,2mm 8738211826 | 8179339 fabr.nr. 8738211826 | €30,95 | Bestelartikel | Bekijk & bestel |
| Bosch houder 8738211825 | 8179340 fabr.nr. 8738211825 | €21,95 | Bestelartikel | Bekijk & bestel |
| Bosch klem 3/8 8738211820 | 8179345 fabr.nr. 8738211820 | €21,95 | Bestelartikel | Bekijk & bestel |
| Bosch moer Snaploc 7mm | 80200224 fabr.nr. 8738210410 | €32,95 | Bestelartikel | Bekijk & bestel |
| Bosch houder HMI800.2 | 80200304 fabr.nr. 8738212168 | €29,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de Bosch Compress 7800i LW 16 MF (16)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Nefit stelvoet 87485100850 - | 80200162 fabr.nr. 87485100850 | €15,95 | Bestelartikel | Bekijk & bestel |
| Bosch ventielschrader 5/16 inch ASM | 8179383 fabr.nr. 8738211579 | €45,95 | Bestelartikel | Bekijk & bestel |
| Bosch schokdempers m/m 55 8738211576 | 8179386 fabr.nr. 8738211576 | €36,95 | Bestelartikel | Bekijk & bestel |
| Bosch schokdempers M/F 8738211543 | 8179412 fabr.nr. 8738211543 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch etiket 8738211831 | 8179335 fabr.nr. 8738211831 | €19,95 | Bestelartikel | Bekijk & bestel |
| Bosch plakband onder 8738211824 | 8179341 fabr.nr. 8738211824 | €19,95 | Bestelartikel | Bekijk & bestel |
| Bosch slangklem 28mm 8738211819 | 8179346 fabr.nr. 8738211819 | €23,95 | Bestelartikel | Bekijk & bestel |
| Bosch riem met klittenbandslu. 8738211590 | 8179374 fabr.nr. 8738211590 | €21,95 | Bestelartikel | Bekijk & bestel |
| Bosch rail 8738211517 | 8179434 fabr.nr. 8738211517 | €50,95 | Bestelartikel | Bekijk & bestel |
| Bosch riem met klittenbandslu. 8738211516 | 8179435 fabr.nr. 8738211516 | €42,95 | Bestelartikel | Bekijk & bestel |
| Bosch boiler 180 L SC L/W 8738211509 | 8179437 fabr.nr. 8738211509 | €2.261,95 | Bestelartikel | Bekijk & bestel |
| Bosch elektrische bijverwarm. 8738210447 | 8179446 fabr.nr. 8738210447 | €441,95 | Bestelartikel | Bekijk & bestel |
| Bosch magneetschakelaar 8738210436 | 8179449 fabr.nr. 8738210436 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch droogfilter | 80200207 fabr.nr. 8733706482 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch afdekmantel elektrische aansluitbox | 10741168 fabr.nr. 8738214265 | €55,95 | Bestelartikel | Bekijk & bestel |
| Bosch K 40 RF wifi-module | 10741763 fabr.nr. 7738114013 | €282,95 | Bestelartikel | Bekijk & bestel |

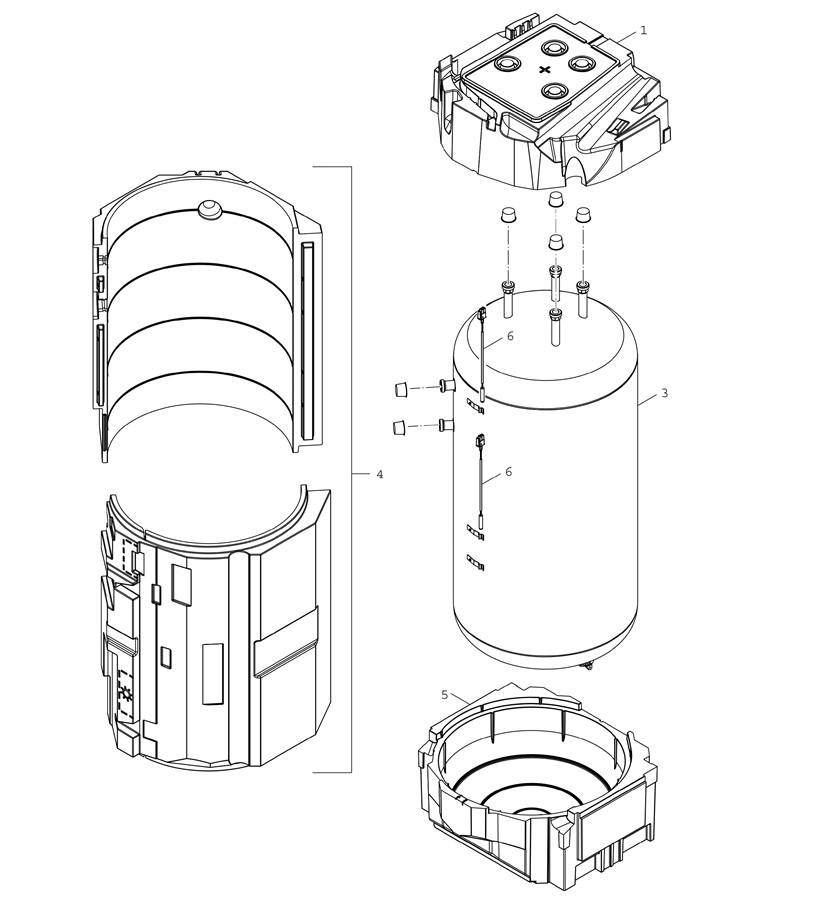

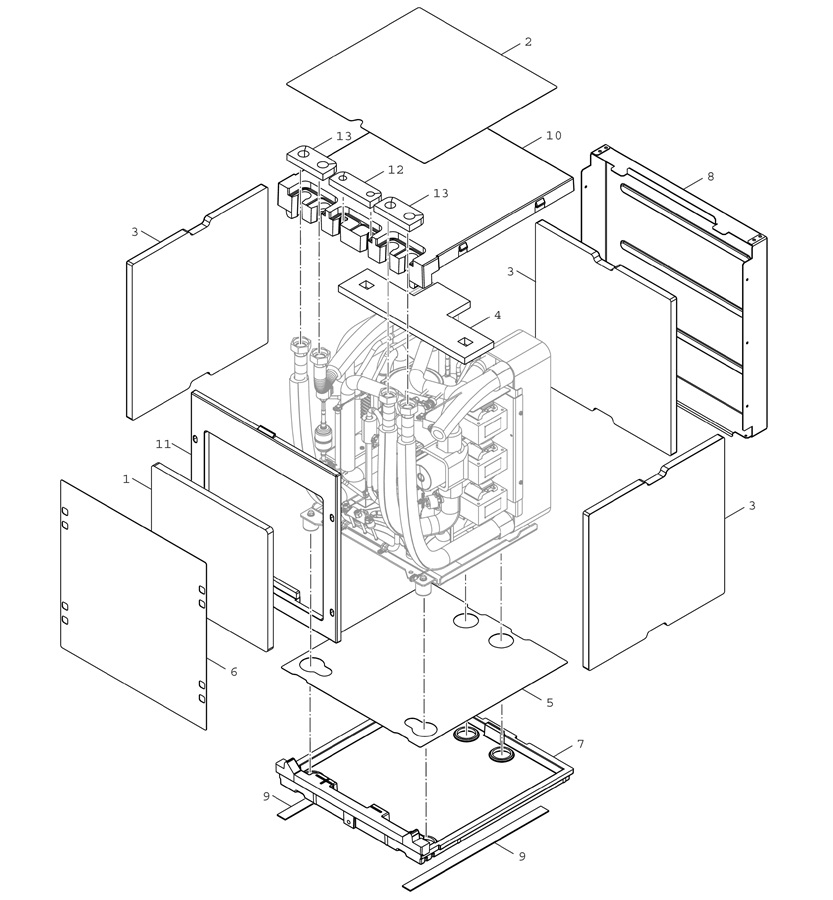

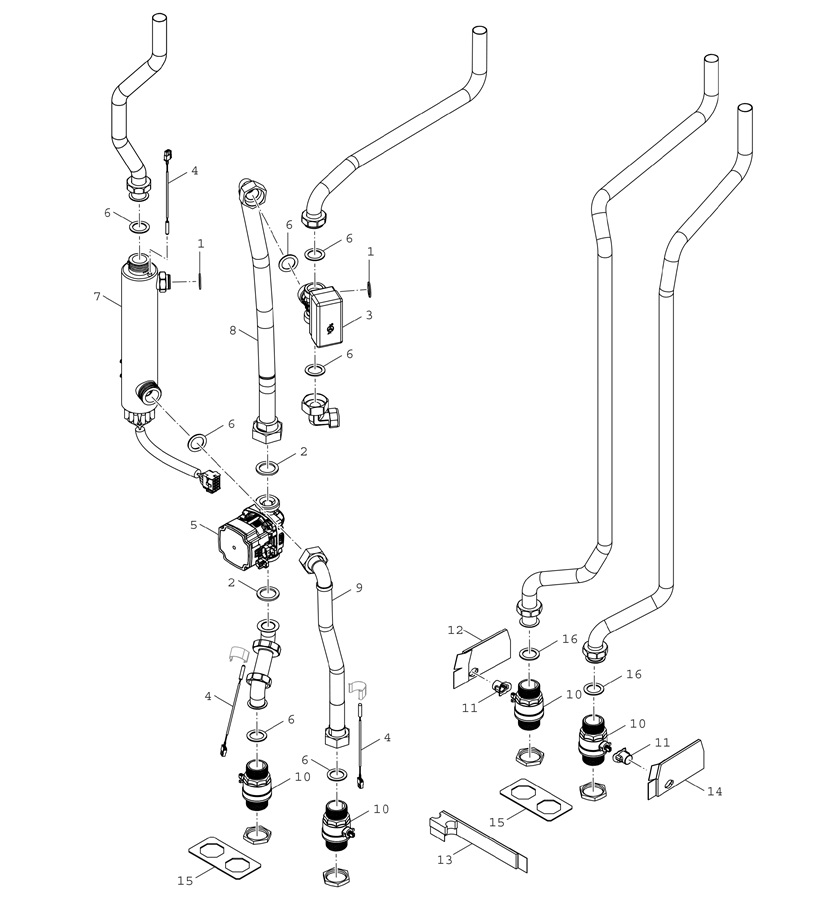

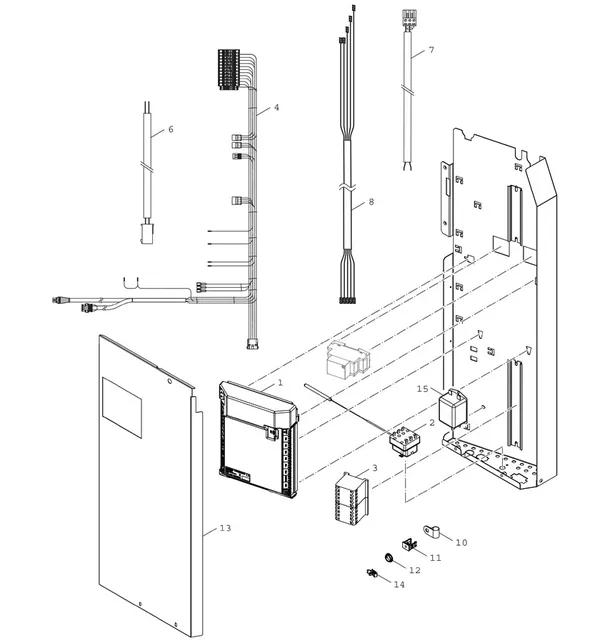

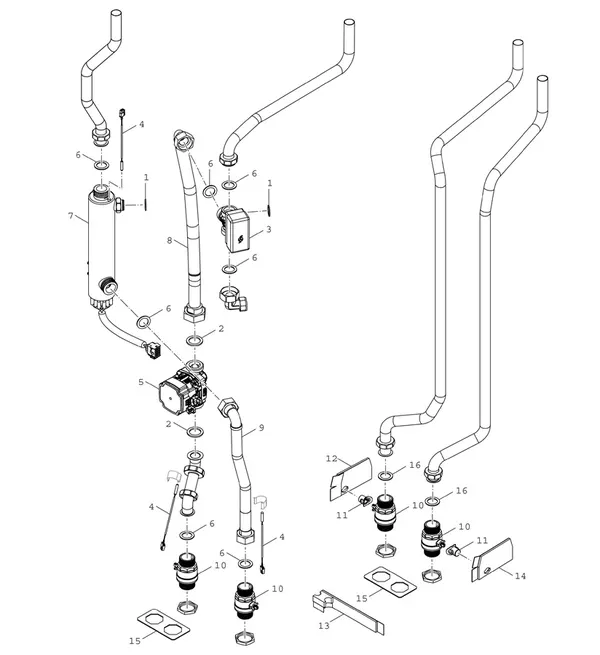

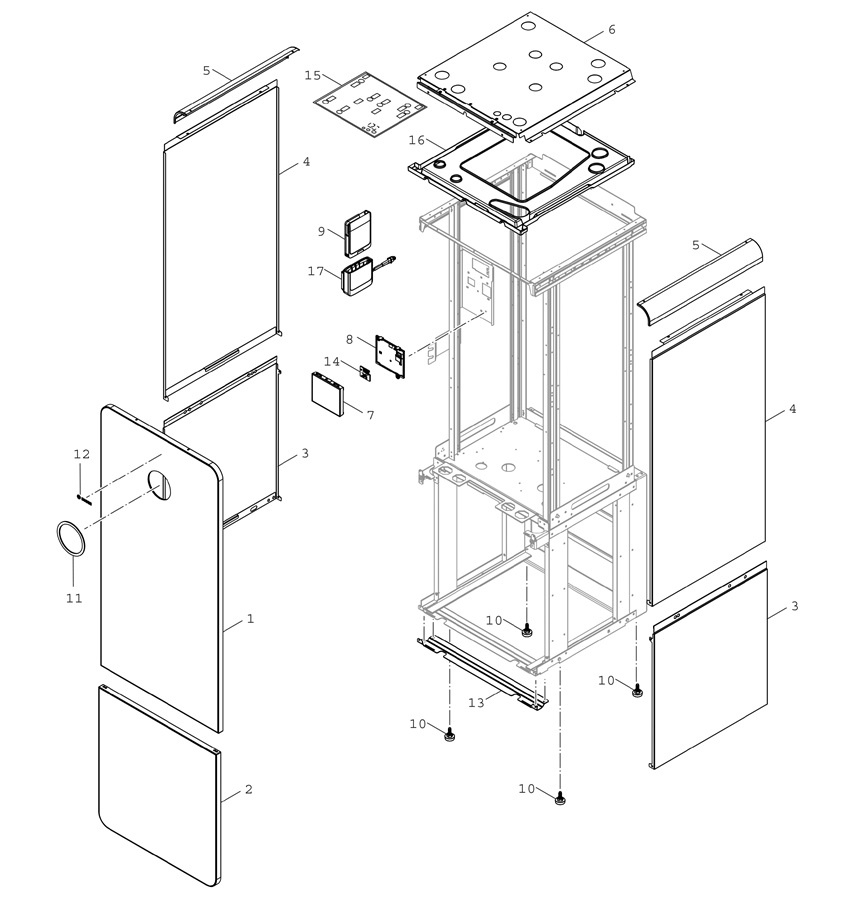

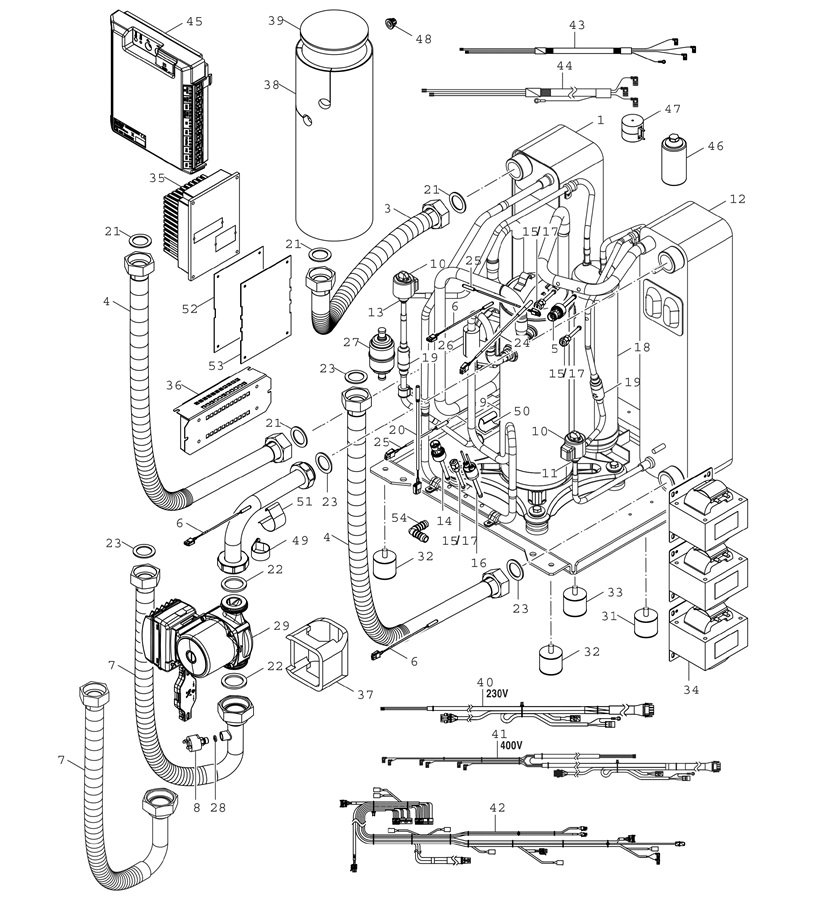

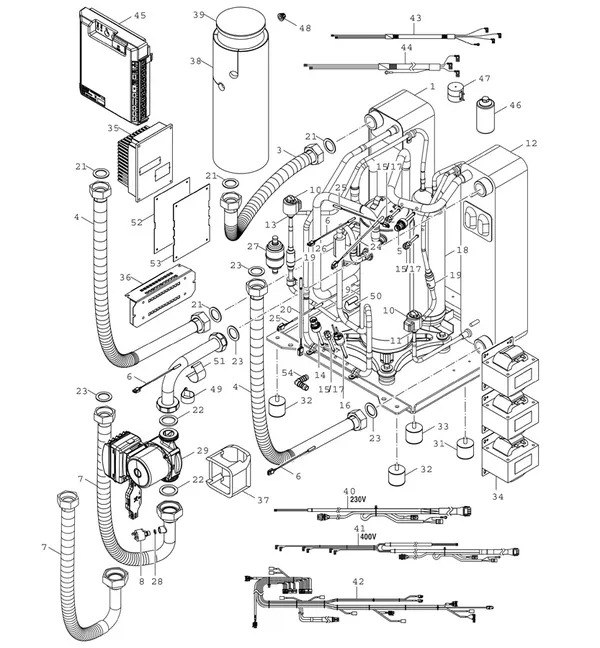

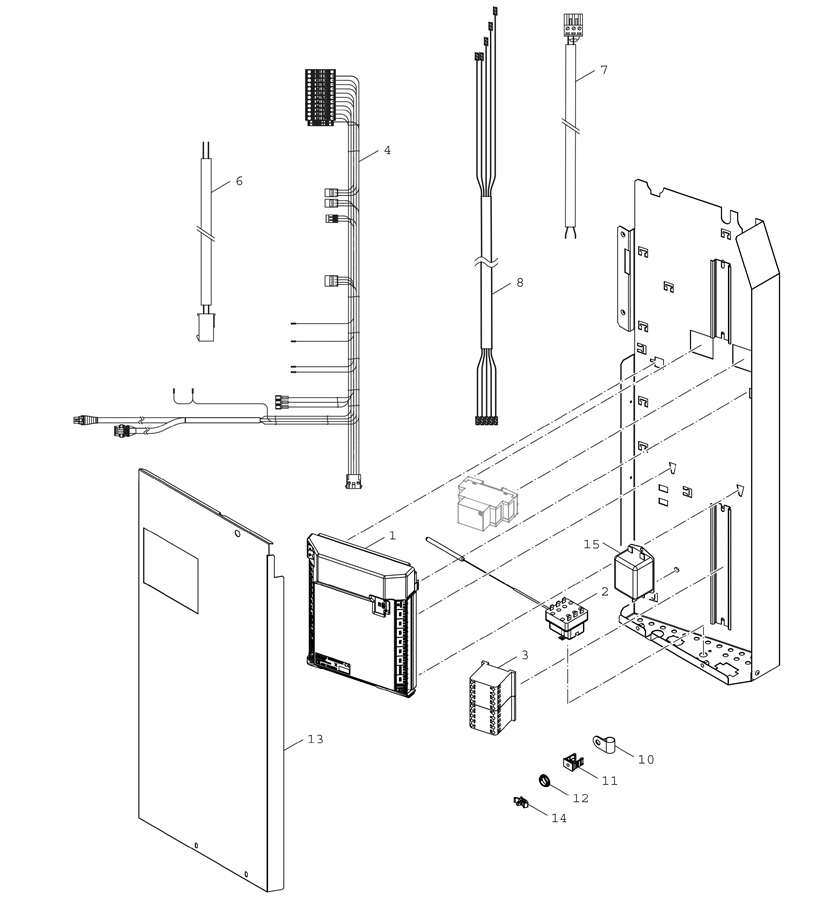

Tekeningen van de Bosch Compress 7800i LW 16 MF
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Bosch Compress 7800i LW 16 MF? Dit onderdeeltype hoort erbij
Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 2P564 | Temperatuurverhoging temperatuursensor te snel ( > 70 K/min). | Sensoren en voelers |
| 281 B | Cv-pomp geblokkeerd of lucht in cv-pomp | Pompen |
| 317 V | Kortsluiting rookgastemperatuursensor | Sensoren en voelers |
| 318 V | Onderbreking rookgastemperatuursensor | Sensoren en voelers |
| 815 W | Temperatuursensor open verdeler defect | Sensoren en voelers |
| 1019 W | Verkeerd type pomp herkend | Pompen |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Bosch warmtepomp-modellen
- Bosch Compress 3400i AWS (CS3400iAWS 10E) 64
- Bosch Compress 3400i AWS (CS3400iAWS 10M) 67
- Bosch Compress 3400i AWS (CS3400iAWS 14E) 64
- Bosch Compress 3400i AWS (CS3400iAWS 14M) 68
- Bosch Compress 3800i EW (CS3800IEW 9) 93
- Bosch Compress 5800i AW (CS5800iAW 12 E) 40
- Bosch Compress 5800i AW (CS5800iAW 12 M) 61
- Bosch Compress 6000 LWM 10kW 64
- Bosch Compress 6000 LWM 4,5kW 63
- Bosch Compress 7000 LW EHP 22-2 LW 66
- Bosch Compress 7000 LW EHP 28-2 LW 66
- Bosch Compress 7000 LW EHP 38-2 LW 59
Veelgestelde vragen
Welke onderdelen zijn er voor de Bosch Compress 7800i LW 16 MF?
In de catalogus staan 107 originele onderdelen voor de Bosch Compress 7800i LW 16 MF, waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, drukschakelaars en drukverschilschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de Bosch Compress 7800i LW 16 MF?
De sensoren en voelers voor dit model kosten tussen €56,19 en €92,78 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Bosch Compress 7800i LW 16 MF op voorraad?
4 van de 107 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress 7800i LW 16 MF?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress 7800i LW 16 MF. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele Bosch-onderdelen?
Ja. Alle 107 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress 7800i LW 16 MF, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Bosch Compress 7800i LW 16 MF?
De onderdelen voor de Bosch Compress 7800i LW 16 MF lopen van €14,37 tot €3.204,27 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
