Nefit (Bosch) TopLine HR 45 onderdelen

In het kort

Instalpunt levert 96 originele onderdelen voor de Nefit (Bosch) TopLine HR 45, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

96Onderdelen
64Op voorraad
€6,53Vanaf
18Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) TopLine HR 45 (cv-ketel)? Hieronder staan alle 96 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren 2
Sensoren en voelers 2
Druksensoren 1
Pompen 1
Warmtewisselaars 1
Gasblokken en gasregeling 2
Printplaten en besturing 1
Branderautomaten 1
Sifons en condensafvoer 2
Branders 2
Onderhouds- en servicesets 2
Kleppen en ventielen 3
Elektrische onderdelen 9
Kabels en kabelbomen 2
Pakkingen en afdichtingen 17
Leidingen, buizen en slangen 11
Beplating en panelen 6
Bevestigingsmateriaal 16
Overige onderdelen 15

Ventilatoren voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ventilator	8026786 fabr.nr. 74589	€318,45	Op voorraad	Bekijk & bestel
Rewind gereviseerde ventilator tbv Bosch Topline Aquapower HR(C) (74589)	8930172	€230,95	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit sensor veiligheid	8026766 fabr.nr. 7101532	€38,95	Op voorraad	Bekijk & bestel
Nefit sensor aanvoer/retour t.b.v. Smartline basic en Topline	8026784 fabr.nr. 7101578	€31,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Nefit (Bosch) TopLine HR 45 (1) alle Nefit (Bosch) druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor met clickaansluiting	8026706 fabr.nr. 8718600019	€55,95	Op voorraad	Bekijk & bestel

Pompen voor de Nefit (Bosch) TopLine HR 45 (1) alle Nefit (Bosch) pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp AGRE2W 7MH CH 3H 8738900751	80200136 fabr.nr. 8738900751	€251,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) TopLine HR 45 (1) alle Nefit (Bosch) warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit warmtewisselaar t.b.v. Topline 45 kW	8029341 fabr.nr. 7736700368	€1.214,95	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gasregelblok SIT 848 848122	8029161 fabr.nr. 7736700635	€158,95	Op voorraad	Bekijk & bestel
Nefit venturi t.b.v. 45kW	8027406 fabr.nr. 7746900148	€31,95	Op voorraad	Bekijk & bestel

Printplaten en besturing voor de Nefit (Bosch) TopLine HR 45 (1) alle Nefit (Bosch) printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit printplaat bedieningspaneel 74594	8029810 fabr.nr. 7736701383	€226,95	Op voorraad	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) TopLine HR 45 (1) alle Nefit (Bosch) branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderautomaat UBA 3.5	8026787 fabr.nr. 7736700530	€216,45	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit condensbak t.b.v Topline 45-100 kW (oud nummer: 73930)	8026719 fabr.nr. 7101396	€83,95	Op voorraad	Bekijk & bestel
Nefit sifon	8200029 fabr.nr. 8738808157	€29,95	Op voorraad	Bekijk & bestel

Branders voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit verdeelplaat gas/lucht met pakking 45 kW	8027500 fabr.nr. 8718600209	€84,95	Op voorraad	Bekijk & bestel
Nefit brander 45kW	8028722 fabr.nr. 8718600207	€192,95	Op voorraad	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gloeiplug / ionisatiepen 15-45 kW serviceset TopLine	8028937 fabr.nr. 7736700318	€87,95	Op voorraad	Bekijk & bestel
Nefit pakkingset D Topline I/II HR/HRC 45	81901150 fabr.nr. 8738901297	€61,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) TopLine HR 45 (3) alle Nefit (Bosch) kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit automatische ontluchter	8026707 fabr.nr. 7101428	€20,95	Op voorraad	Bekijk & bestel
Nefit terugslagventiel	8021351 fabr.nr. 8718601988	€15,95	Op voorraad	Bekijk & bestel
Nefit terugslagklep set	8026807 fabr.nr. 74588	€29,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) TopLine HR 45 (9) alle Nefit (Bosch) elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473	8026767 fabr.nr. 8718601966	€34,95	Op voorraad	Bekijk & bestel
Nefit trafo UBA 3.5	8026824 fabr.nr. 74595	€48,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem blauw	8027316 fabr.nr. 73775	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem oranje	8027318 fabr.nr. 73777	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem groen	8027314 fabr.nr. 73773	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem grijs	8027315 fabr.nr. 73774	€23,95	Bestelartikel	Bekijk & bestel
Nefit aansluitklem rood	8027317 fabr.nr. 73776	€23,95	Bestelartikel	Bekijk & bestel
Nefit aansluitklem turquoise oud nummer: 73772	8027313 fabr.nr. 7746700126	€23,95	Bestelartikel	Bekijk & bestel
Nefit trekontlasting	8027445 fabr.nr. 7746900268	€14,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) TopLine HR 45 (2) alle Nefit (Bosch) kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabelboom 230V inclusief stekker	8027435 fabr.nr. 7746900258	€44,95	Bestelartikel	Bekijk & bestel
Nefit kabelboom 24V	8027432 fabr.nr. 8718600256	€119,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) TopLine HR 45 (17) alle Nefit (Bosch) pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pakking condensbak t.b.v. Topline 45-100 kW	8027409 fabr.nr. 7746900152	€13,95	Op voorraad	Bekijk & bestel
Nefit dichtingsring (5 stuks)	8028932 fabr.nr. 8718600045	€15,95	Op voorraad	Bekijk & bestel
Nefit pomppakking 1" DN25 30 x 23 x 2 mm (set 10 stuks)	8029035 fabr.nr. 7099176	€26,95	Op voorraad	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€17,95	Op voorraad	Bekijk & bestel
Nefit lippenring DN80	8026750 fabr.nr. 8738901447	€6,95	Op voorraad	Bekijk & bestel
Nefit pakking ventilator	8026799 fabr.nr. 74579	€12,95	Op voorraad	Bekijk & bestel
Nefit pakking brander/verbrandingsstuk 5 stuks	8026816 fabr.nr. 7746900596	€36,95	Op voorraad	Bekijk & bestel
Nefit O-ring 9,19 x 2,62 mm 10 stuks	8027370 fabr.nr. 78175S	€14,95	Op voorraad	Bekijk & bestel
Nefit O-ring 9,92 x 2,62 mm 10 stuks	8027376 fabr.nr. 7101646	€20,95	Op voorraad	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€19,95	Op voorraad	Bekijk & bestel
Nefit O-ring set restrictie gasinspuiter	8029186 fabr.nr. 7099018	€27,95	Op voorraad	Bekijk & bestel
Nefit lipring 50 mm per 5 stuks	8029024 fabr.nr. 7099058	€33,95	Op voorraad	Bekijk & bestel
Nefit lipring sifon DN18 5 stuks oud nummer: 73841S	8028804 fabr.nr. 7100819	€14,95	Op voorraad	Bekijk & bestel
Nefit O-ring 36,09 x 3,53 mm 10 stuks oud nummer: 73972	8026755 fabr.nr. 7101488	€25,95	Op voorraad	Bekijk & bestel
Nefit pakking 5 stuks	8027454 fabr.nr. 7746900278	€12,95	Op voorraad	Bekijk & bestel
Nefit afdichting gasleiding/frame	8028855 fabr.nr. 7746900127	€17,95	Bestelartikel	Bekijk & bestel
Nefit lipring 125mm oud nummer: 7746900323	8029108 fabr.nr. 7736700058	€21,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) TopLine HR 45 (11) alle Nefit (Bosch) leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit afvoerleiding sifon	8027389 fabr.nr. 7746900130	€18,95	Op voorraad	Bekijk & bestel
Nefit adapter TopLine Ø80-80mm parallel	0100425 fabr.nr. 74522	€27,95	Op voorraad	Bekijk & bestel
Nefit rookgasafvoeradapter	8026725 fabr.nr. 73936	€36,95	Op voorraad	Bekijk & bestel
Nefit luchtaanzuigpijp	8026820 fabr.nr. 74576	€42,95	Op voorraad	Bekijk & bestel
Nefit aanvoerleiding	8027382 fabr.nr. 7746900123	€40,95	Op voorraad	Bekijk & bestel
Nefit retourleiding	8027402 fabr.nr. 7746900144	€60,95	Op voorraad	Bekijk & bestel
Nefit rookgasafvoerleiding	8027403 fabr.nr. 7746900145	€47,95	Op voorraad	Bekijk & bestel
Nefit aanvoerleiding cv	8027417 fabr.nr. 7746900237	€52,95	Op voorraad	Bekijk & bestel
Nefit retourleiding cv	8027449 fabr.nr. 7746900273	€40,95	Op voorraad	Bekijk & bestel
Nefit gasleiding	8027395 fabr.nr. 7746900137	€76,95	Bestelartikel	Bekijk & bestel
Nefit verbindingsstuk ventilator/brander	8026822 fabr.nr. 74591	€48,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) TopLine HR 45 (6) alle Nefit (Bosch) beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit deksel Topline 45 kW branderhuis	8029189 fabr.nr. 8718600839	€169,95	Op voorraad	Bekijk & bestel
Nefit bovendeel condensbak (oud nummer: 73934)	8026723 fabr.nr. 7101402	€11,95	Op voorraad	Bekijk & bestel
Nefit aansluitplaat elektronica	8027413 fabr.nr. 7746900233	€20,95	Bestelartikel	Bekijk & bestel
Nefit afdekkap aansluitplaat	8027423 fabr.nr. 7746900244	€35,95	Bestelartikel	Bekijk & bestel
Nefit deur t.b.v single	8027394 fabr.nr. 7746900136	€173,95	Bestelartikel	Bekijk & bestel
Nefit sierstrip deur	8027404 fabr.nr. 7746900146	€53,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) TopLine HR 45 (16) alle Nefit (Bosch) bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit clip ontluchter oud nummer: 73973	8026756 fabr.nr. 7101430	€11,95	Op voorraad	Bekijk & bestel
Nefit klemveer 4x2 stuks	8026769 fabr.nr. 7746700063	€15,95	Op voorraad	Bekijk & bestel
Nefit klembeugel set	8027410 fabr.nr. 7746900186	€25,95	Op voorraad	Bekijk & bestel
Nefit clip warmtewisselaar 2 stuks	8026806 fabr.nr. 74565	€17,95	Op voorraad	Bekijk & bestel
Nefit ophangbeugel luchtaanzuigpijp	8027380 fabr.nr. 7746900121	€11,95	Op voorraad	Bekijk & bestel
Nefit schroef M5 x 16 mm 5 stuks	8027462 fabr.nr. 7746900310	€12,95	Op voorraad	Bekijk & bestel
Nefit klemschroef M5 2 stuks	8028935 fabr.nr. 8718600166	€11,95	Op voorraad	Bekijk & bestel
Nefit clip warmtewisselaar retourzijde	8027408 fabr.nr. 7746900150	€12,95	Op voorraad	Bekijk & bestel
Nefit schroef M5 x 16 mm 10 stuks oud nummer: 73970	8026753 fabr.nr. 7101484	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef 6,3 x 19 mm 10 stuks	8026762 fabr.nr. 73986	€17,95	Bestelartikel	Bekijk & bestel
Nefit schroef verzonken M5 x 16 mm 10 stuks oud nummer: 74597S	8026803 fabr.nr. 7746900595	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 10 stuks oud nummer: 74596S 7100549	8027474 fabr.nr. 7746900594	€16,95	Bestelartikel	Bekijk & bestel
Nefit houder rookgasafvoer	8020967 fabr.nr. 7746900342	€16,95	Bestelartikel	Bekijk & bestel
Nefit klemveer 5 stuks oud nummer: 79086S 7746900352	8027475 fabr.nr. 7100549	€29,95	Bestelartikel	Bekijk & bestel
Nefit muurbeugel oud nummer: 73965	8026749 fabr.nr. 7101386	€29,95	Bestelartikel	Bekijk & bestel
Nefit tule 8718600616	8027465 fabr.nr. 7746900317	€14,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) TopLine HR 45 (15)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ClickOn sensorset t.b.v. TopLine toestellen t/m 45kW	0110350 fabr.nr. 7736701727	€155,95	Op voorraad	Bekijk & bestel
Nefit meetnippeldop set	8029038 fabr.nr. 7099425	€10,95	Op voorraad	Bekijk & bestel
Nefit leidingdoorvoertule frame wit	8024490 fabr.nr. 73449	€15,95	Op voorraad	Bekijk & bestel
Nefit pompwartel 1" oud nummer: 73675	8029078 fabr.nr. 7099416	€11,95	Op voorraad	Bekijk & bestel
Nefit meetnippel dop 2 stuks	8026726 fabr.nr. 7101424	€19,95	Op voorraad	Bekijk & bestel
Nefit venturi afdichtingsringen 5 stuks	8029542 fabr.nr. 7099021	€27,95	Op voorraad	Bekijk & bestel
Nefit afdichtdop	8027384 fabr.nr. 7746900125	€14,95	Bestelartikel	Bekijk & bestel
Nefit afdichtkap mod. aansluit	8027385 fabr.nr. 7746900126	€17,95	Bestelartikel	Bekijk & bestel
Nefit afsluitdop set	8021313 fabr.nr. 7746900501	€19,95	Bestelartikel	Bekijk & bestel
Nefit fabrieksmerk Nefit	8029383 fabr.nr. 8718600735	€16,95	Bestelartikel	Bekijk & bestel
Nefit glijstrip	8026804 fabr.nr. 74570	€16,95	Bestelartikel	Bekijk & bestel
Nefit isolatiedeur single	8027397 fabr.nr. 7746900139	€72,95	Bestelartikel	Bekijk & bestel
Nefit kabeldoorvoerrubbers (5x)	8020863 fabr.nr. 7098976	€29,95	Bestelartikel	Bekijk & bestel
Nefit deurafdichtrubber	8029646 fabr.nr. 8718600350	€22,95	Bestelartikel	Bekijk & bestel
Nefit restrictie gastoevoer t.b.v. 45kW	8027401 fabr.nr. 7746900143	€17,95	Bestelartikel	Bekijk & bestel

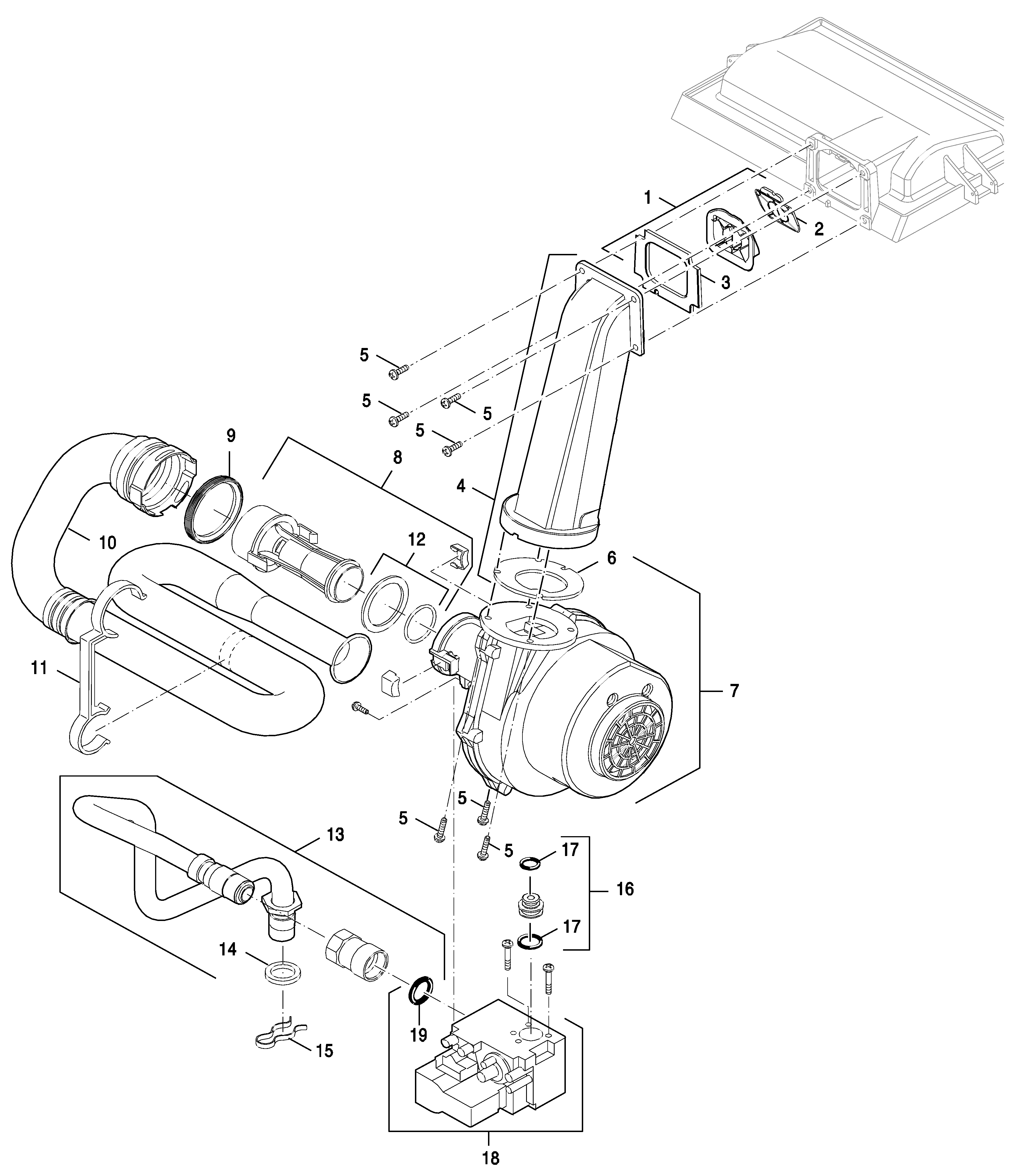

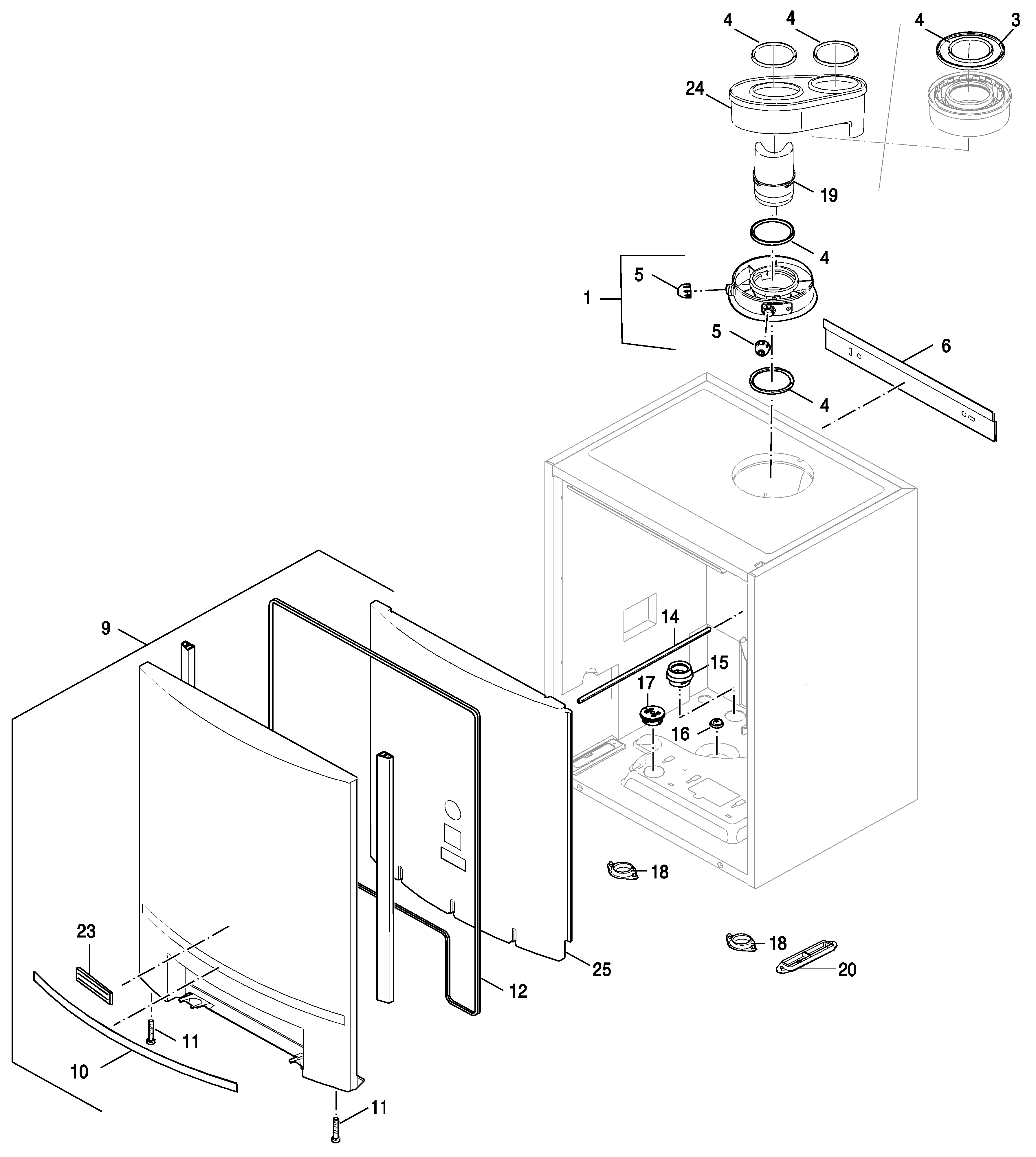

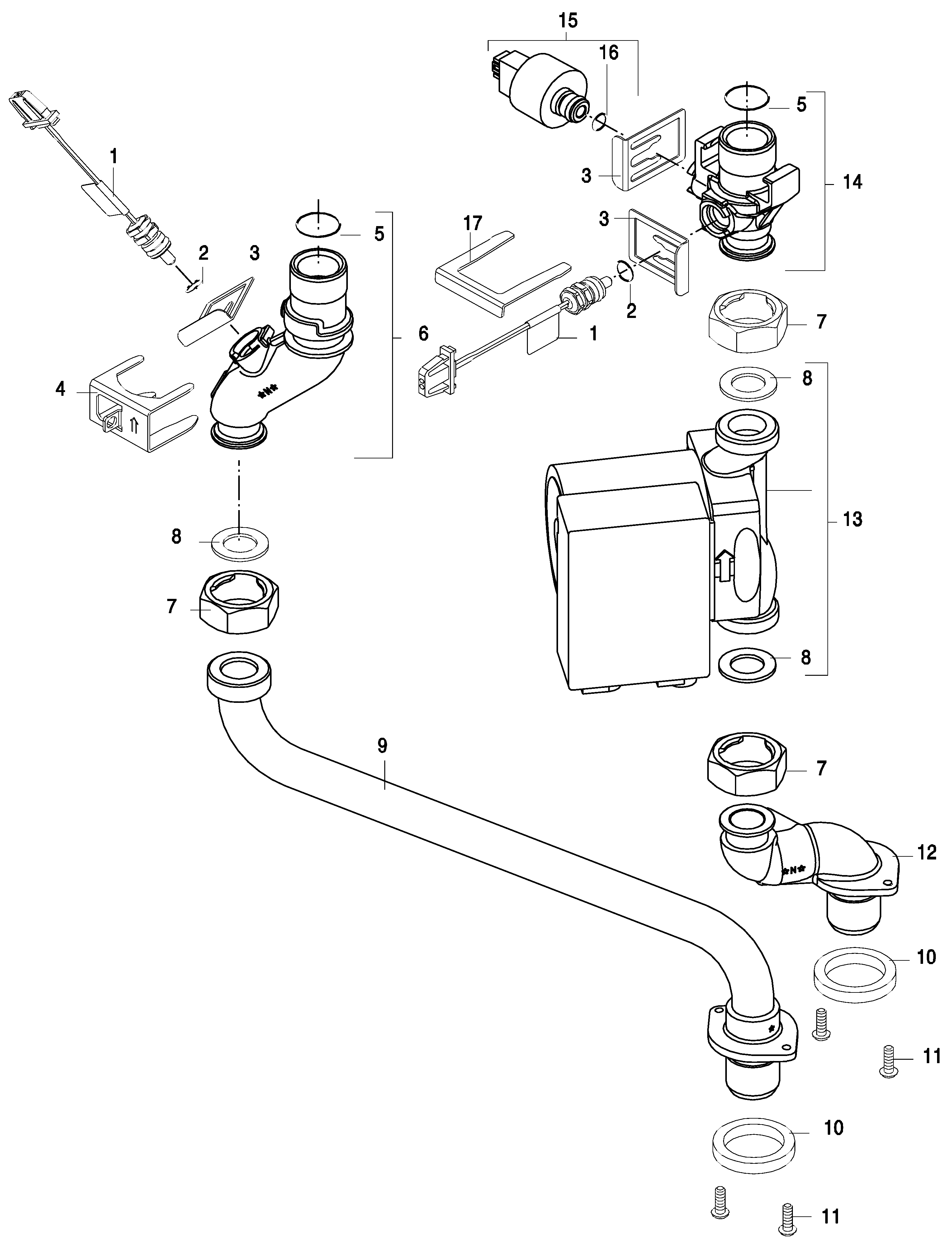

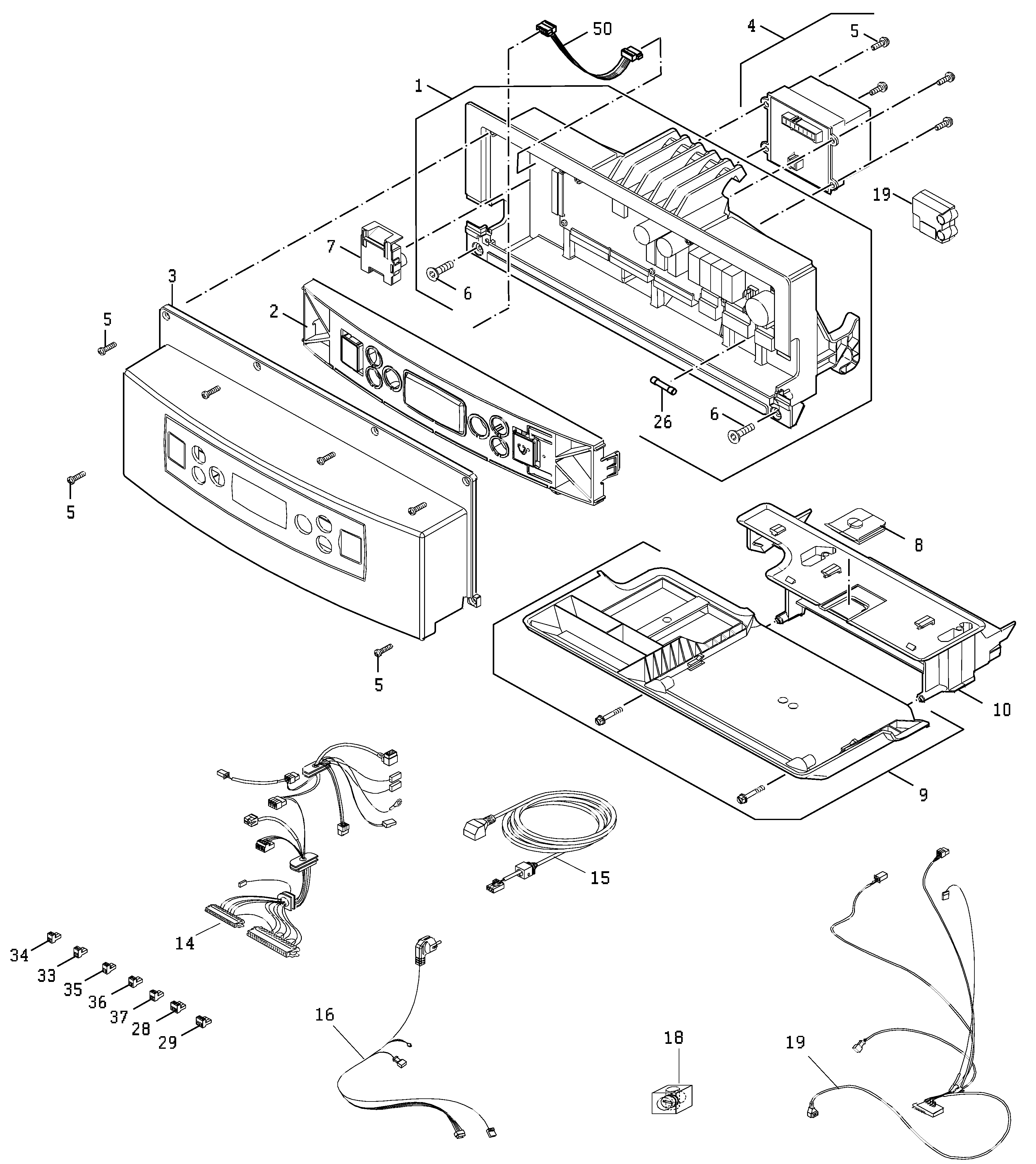

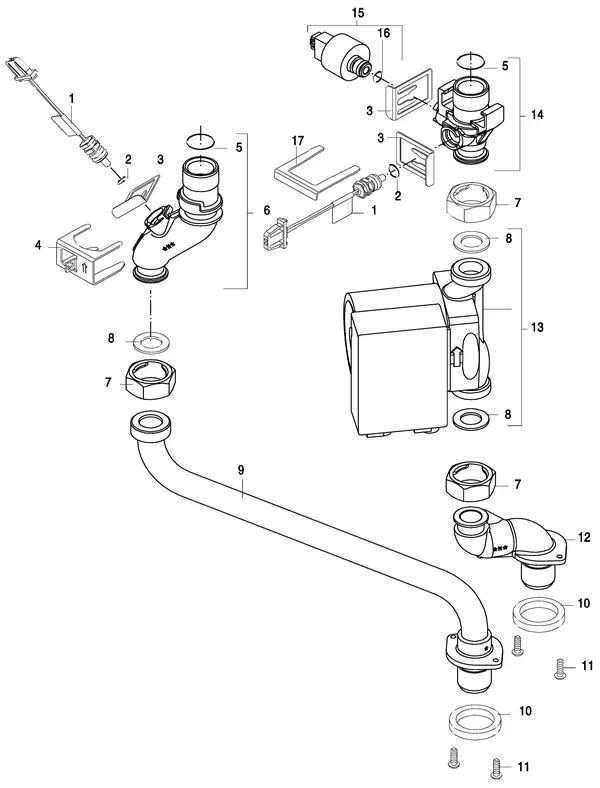

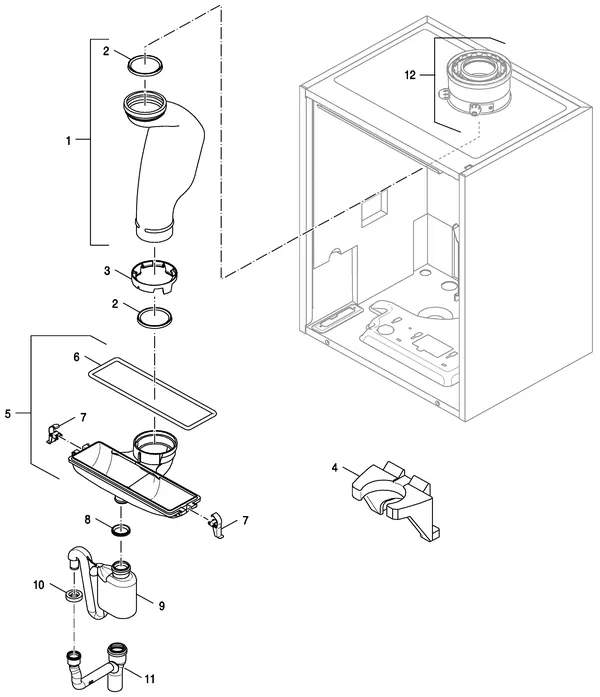

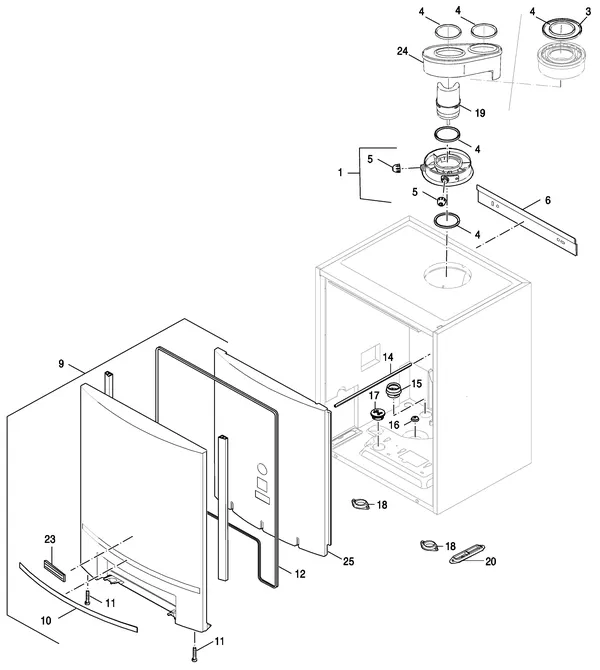

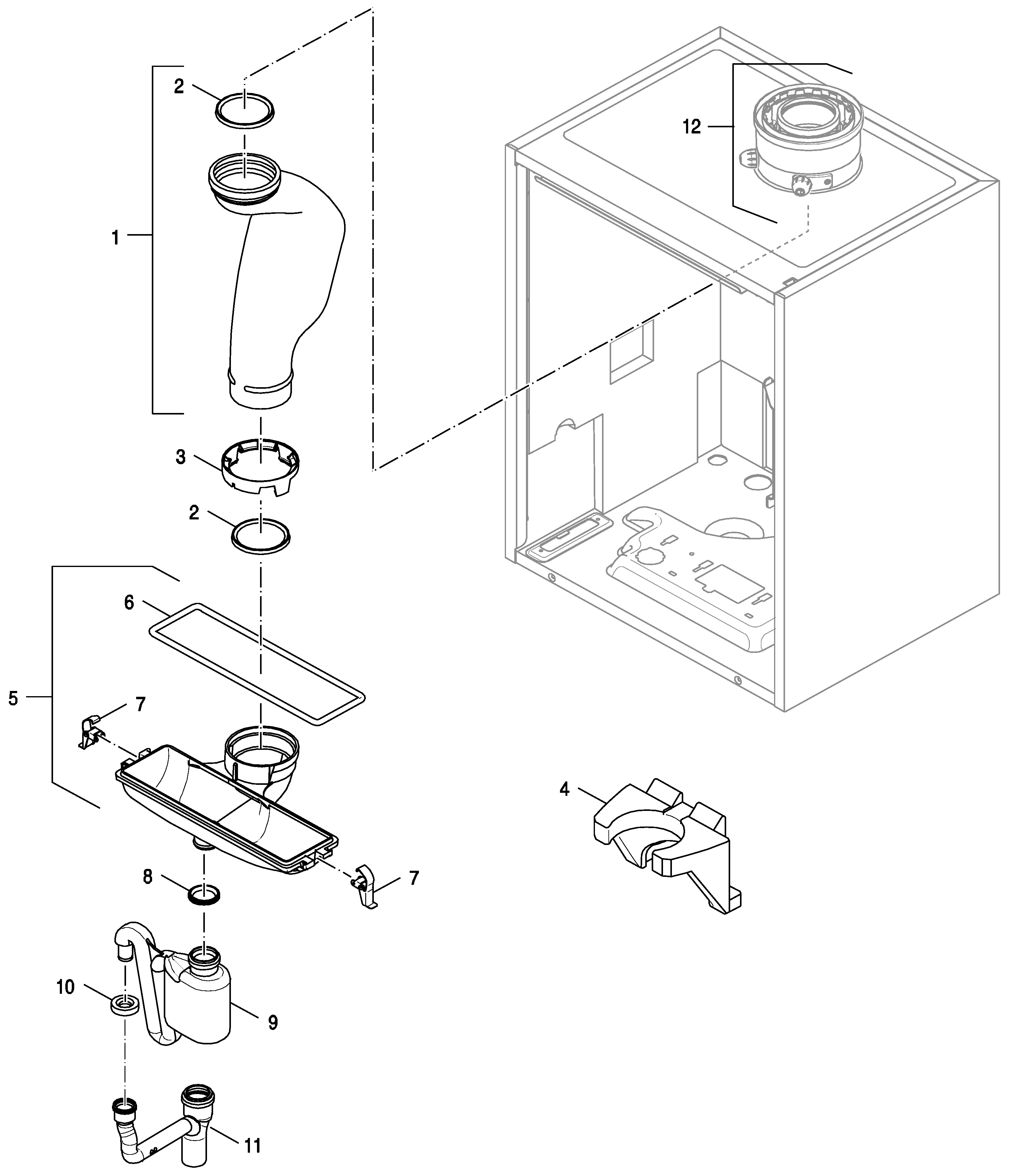

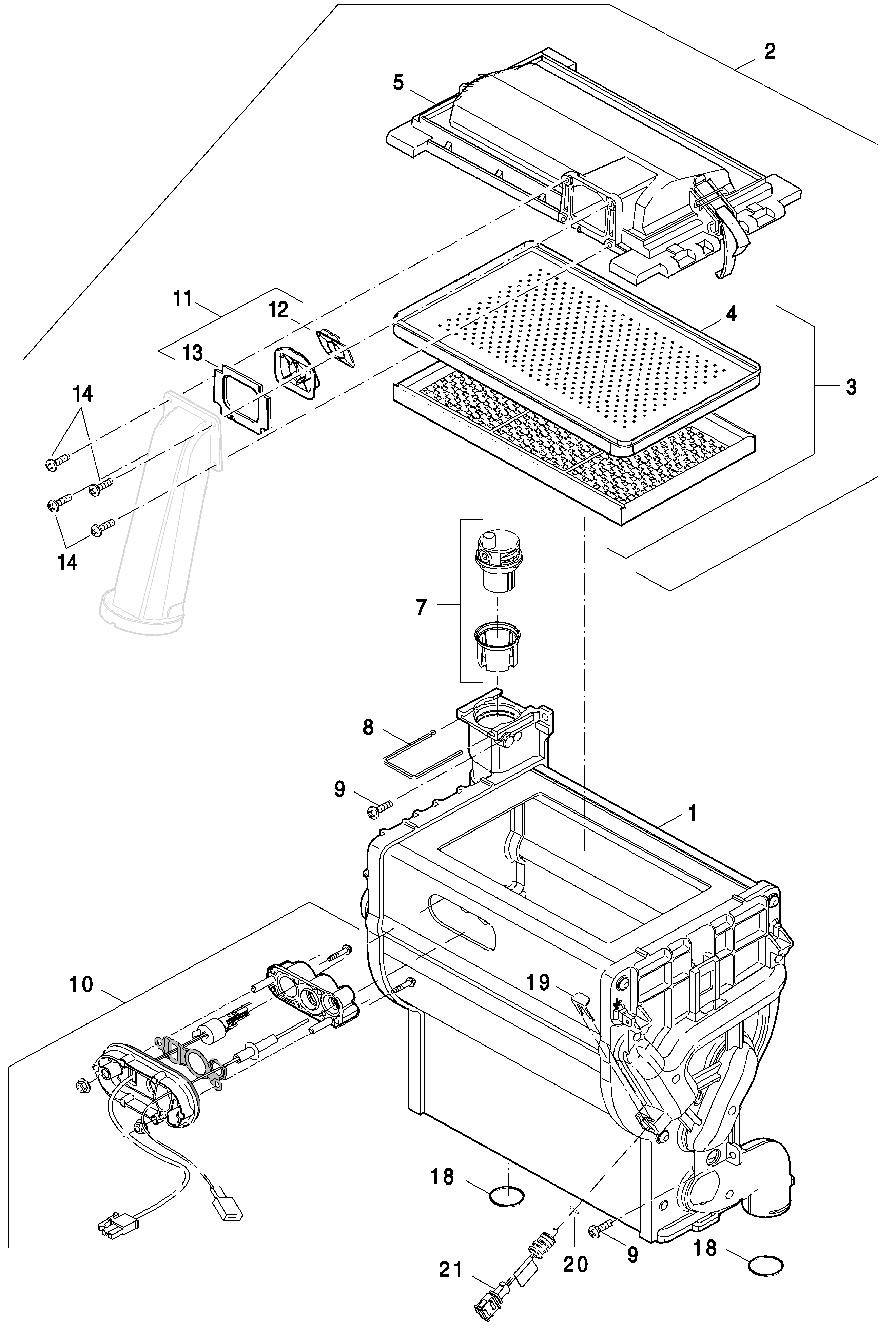

Tekeningen van de Nefit (Bosch) TopLine HR 45

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) TopLine HR 45? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
0C 283	Het cv-toestel bereidt zich voor op een branderstart. De ventilator en de pomp worden aangestuurd.	Ventilatoren
0L 284	Het gasregelblok wordt aangestuurd.	Gasblokken en gasregeling
0Y 276	De aanvoertemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 277	De safetytemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 285	De retourtemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
1A 316	De rookgastemperatuursensor heeft een te hoge temperatuur gemeten.	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Nefit (Bosch) TopLine HR 45?

In de catalogus staan 96 originele onderdelen voor de Nefit (Bosch) TopLine HR 45, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) TopLine HR 45?

De ventilatoren voor dit model kosten €411,64 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) TopLine HR 45 op voorraad?

64 van de 96 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) TopLine HR 45?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) TopLine HR 45. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 96 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) TopLine HR 45, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) TopLine HR 45?

De onderdelen voor de Nefit (Bosch) TopLine HR 45 lopen van €6,53 tot €1.777,25 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
