Nefit (Bosch) TopLine HR 100 II onderdelen

In het kort

Instalpunt levert 100 originele onderdelen voor de Nefit (Bosch) TopLine HR 100 II, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

100Onderdelen
48Op voorraad
€2,61Vanaf
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) TopLine HR 100 II (cv-ketel)? Hieronder staan alle 100 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Rewind gereviseerde ventilator tbv Bosch Topline HR 100 (7101454)	8930173	€311,95	Bestelartikel	Bekijk & bestel
Nefit ventilator 100 kW 230V	8026712 fabr.nr. 7101454	€419,45	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit sensor veiligheid	8026766 fabr.nr. 7101532	€38,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor met clickaansluiting	8026706 fabr.nr. 8718600019	€55,95	Op voorraad	Bekijk & bestel

Pompen voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp Stratos Para 25/1-8	8029582 fabr.nr. 7736700123	€763,95	Bestelartikel	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit warmtewisselaar t.b.v. Topline 50-100 kW	8028938 fabr.nr. 8718600269	€2.903,45	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) TopLine HR 100 II (4) alle Nefit (Bosch) gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gasregelblok E/LL 85-100kW	8029611 fabr.nr. 7736700352	€325,45	Op voorraad	Bekijk & bestel
Nefit inspuiter 9.4 k-gas 100 kW	80200091 fabr.nr. 8738900734	€41,95	Bestelartikel	Bekijk & bestel
Nefit gaskraan	8029584 fabr.nr. 7736700127	€227,95	Bestelartikel	Bekijk & bestel
Nefit venturi	8029592 fabr.nr. 7736700138	€259,95	Bestelartikel	Bekijk & bestel

Printplaten en besturing voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit module box	8029608 fabr.nr. 7736700161	€50,95	Bestelartikel	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderautomaat UBA 3.5	8026787 fabr.nr. 7736700530	€216,45	Op voorraad	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit hydroblok aanvoer singel	8029616 fabr.nr. 7736700357	€252,95	Op voorraad	Bekijk & bestel
Nefit hydroblok retour combi	8029618 fabr.nr. 7736700359	€372,95	Bestelartikel	Bekijk & bestel
Nefit hydroblok retour singel	8029615 fabr.nr. 7736700356	€159,95	Bestelartikel	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit flexibele condensafvoer	8027352 fabr.nr. 7101535	€17,95	Op voorraad	Bekijk & bestel
Nefit sifon	8029587 fabr.nr. 7736700132	€35,95	Op voorraad	Bekijk & bestel

Branders voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderdeksel oud nummer: 73919	8026709 fabr.nr. 7101448	€102,95	Op voorraad	Bekijk & bestel
Nefit brander	8200015 fabr.nr. 8738901723	€290,95	Op voorraad	Bekijk & bestel

Displays en bediening voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit bedieningspaneel	8027642 fabr.nr. 7746900119	€67,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) TopLine HR 100 II (1) alle Nefit (Bosch) onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ontstekingsunit 50-100kW (service-set)	80200188 fabr.nr. 8738901633	€108,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) TopLine HR 100 II (5) alle Nefit (Bosch) kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit overstortventiel 3 bar	8026741 fabr.nr. 7099949	€33,95	Op voorraad	Bekijk & bestel
Nefit automatische ontluchter >= 50 kW	8029647 fabr.nr. 8738900323	€38,95	Op voorraad	Bekijk & bestel
Nefit snelontluchter 3/8" oud nummer: 73409	8045200 fabr.nr. 7098666	€42,95	Bestelartikel	Bekijk & bestel
Nefit vul/aftapkraan oud nummer: 73959	8026744 fabr.nr. 7101516	€31,95	Op voorraad	Bekijk & bestel
Nefit overstortventiel 4 bar	7900630 fabr.nr. 7095595	€55,95	Op voorraad	Bekijk & bestel

Manometers en drukmeters voor de Nefit (Bosch) TopLine HR 100 II (2) alle Nefit (Bosch) manometers en drukmeters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit manometer 0-10 bar oud nummer: 73958	8026743 fabr.nr. 7101506	€19,95	Op voorraad	Bekijk & bestel
Nefit thermometer rond D63 TI103XD9-130°	8029576 fabr.nr. 5594710	€73,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) TopLine HR 100 II (9) alle Nefit (Bosch) elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473	8026767 fabr.nr. 8718601966	€34,95	Op voorraad	Bekijk & bestel
Nefit trafo UBA 3.5	8026824 fabr.nr. 74595	€48,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem blauw	8027316 fabr.nr. 73775	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem oranje	8027318 fabr.nr. 73777	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem groen	8027314 fabr.nr. 73773	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem grijs	8027315 fabr.nr. 73774	€23,95	Bestelartikel	Bekijk & bestel
Nefit aansluitklem rood	8027317 fabr.nr. 73776	€23,95	Bestelartikel	Bekijk & bestel
Nefit schakelaar	8029577 fabr.nr. 7100384	€50,95	Bestelartikel	Bekijk & bestel
Nefit trekontlasting	8029609 fabr.nr. 7736700162	€19,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabelboom 24V	8029605 fabr.nr. 7736700154	€101,95	Bestelartikel	Bekijk & bestel
Nefit kabel aarde oud nummer: 73947	8026734 fabr.nr. 7101474	€13,95	Bestelartikel	Bekijk & bestel
Nefit kabelboom 230V	8029603 fabr.nr. 7736700152	€81,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) TopLine HR 100 II (16) alle Nefit (Bosch) pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderpakking	8026708 fabr.nr. 7101446	€32,95	Op voorraad	Bekijk & bestel
Nefit pakking condensbak t.b.v. Topline 45-100 kW	8027409 fabr.nr. 7746900152	€13,95	Op voorraad	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€17,95	Op voorraad	Bekijk & bestel
Nefit lippenring DN80	8026750 fabr.nr. 8738901447	€6,95	Op voorraad	Bekijk & bestel
Nefit lipring 60 mm oud nummer: 73563	8029037 fabr.nr. 7099686	€8,95	Op voorraad	Bekijk & bestel
Nefit pakking ventilator oud nummer: 73920	8026710 fabr.nr. 7101450	€13,95	Op voorraad	Bekijk & bestel
Nefit O-ring 9,92 x 2,62 mm 10 stuks	8027376 fabr.nr. 7101646	€20,95	Op voorraad	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€19,95	Op voorraad	Bekijk & bestel
Nefit O-ring 36,09 x 3,53 mm 10 stuks oud nummer: 73972	8026755 fabr.nr. 7101488	€25,95	Op voorraad	Bekijk & bestel
Nefit O-ring 18.72 x 2.62 mm (10 stuks)	8029234 fabr.nr. 8718601961	€10,95	Op voorraad	Bekijk & bestel
Nefit dichtingsring 28,8x23,4x3 mm	8029589 fabr.nr. 7736700134	€11,95	Op voorraad	Bekijk & bestel
Nefit dichtingsring 44 x 32 x 3 mm	8029630 fabr.nr. 7746700417	€28,95	Op voorraad	Bekijk & bestel
Nefit O-ring 23,47 x 2,62 mm 2 stuks oud nummer: 73982	8026781 fabr.nr. 7101504	€13,95	Bestelartikel	Bekijk & bestel
Nefit O-ring 70 x 3 mm 2 stuks oud nummer: 73983	8026761 fabr.nr. 7101416	€13,95	Bestelartikel	Bekijk & bestel
Nefit O-ring 9.19 x 2.62 mm	8029580 fabr.nr. 7101534	€30,95	Bestelartikel	Bekijk & bestel
Nefit O-ring pomp	8029583 fabr.nr. 7736700124	€15,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) TopLine HR 100 II (6) alle Nefit (Bosch) leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit aansluitnippel	8029602 fabr.nr. 7736700150	€61,95	Op voorraad	Bekijk & bestel
Nefit condensafvoerleiding oud nummer: 73075	8027604 fabr.nr. 7101531	€21,95	Op voorraad	Bekijk & bestel
Nefit slang gas	8029594 fabr.nr. 7736700140	€34,95	Op voorraad	Bekijk & bestel
Nefit aanvoer/retourleiding	8029601 fabr.nr. 7736700149	€61,95	Op voorraad	Bekijk & bestel
Nefit luchtaanzuigpijp 100kW oud nummer: 73926	8026715 fabr.nr. 7101462	€49,95	Bestelartikel	Bekijk & bestel
Nefit rookgasafvoerpijp oud nummer: 73935	8026724 fabr.nr. 7101404	€46,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) TopLine HR 100 II (3) alle Nefit (Bosch) beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit bovendeel condensbak (oud nummer: 73934)	8026723 fabr.nr. 7101402	€11,95	Op voorraad	Bekijk & bestel
Nefit afdekking electronica box	8029607 fabr.nr. 7736700160	€68,95	Bestelartikel	Bekijk & bestel
Nefit mantel pompgroep	8029617 fabr.nr. 7736700358	€203,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) TopLine HR 100 II (23) alle Nefit (Bosch) bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit klemveer 5 stuks	8029125 fabr.nr. 7099402	€15,95	Op voorraad	Bekijk & bestel
Nefit clip ontluchter oud nummer: 73973	8026756 fabr.nr. 7101430	€11,95	Op voorraad	Bekijk & bestel
Nefit klembeugel set	8027410 fabr.nr. 7746900186	€25,95	Op voorraad	Bekijk & bestel
Nefit klemveer oud nummer: 73974	8026757 fabr.nr. 7746700069	€14,95	Op voorraad	Bekijk & bestel
Nefit klemschroef M5 2 stuks	8028935 fabr.nr. 8718600166	€11,95	Op voorraad	Bekijk & bestel
Nefit schroef M5 x 16 mm 10 stuks oud nummer: 73970	8026753 fabr.nr. 7101484	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef M6 x 16 10 stuks oud nummer: 73971	8026754 fabr.nr. 7101486	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef 4,2 x 8,5 mm 10 stuks oud nummer: 73988	8026763 fabr.nr. 7100748	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef verzonken M5 x 16 mm 10 stuks oud nummer: 74597S	8026803 fabr.nr. 7746900595	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 10 stuks oud nummer: 74596S 7100549	8027474 fabr.nr. 7746900594	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 x 12 mm	8029610 fabr.nr. 7736700351	€30,95	Bestelartikel	Bekijk & bestel
Nefit aansluitklem 3-polig PS Grijs	8029641 fabr.nr. 7747023985	€31,95	Bestelartikel	Bekijk & bestel
Nefit aansluitklem 3-polig PZ Violet	8029642 fabr.nr. 7747023986	€31,95	Bestelartikel	Bekijk & bestel
Nefit afsluitklem 3-polig PH Groen	8029640 fabr.nr. 7747023983	€44,95	Bestelartikel	Bekijk & bestel
Nefit afsluitklem 3-polig Wit	8029639 fabr.nr. 7747023981	€31,95	Bestelartikel	Bekijk & bestel
Nefit beugel IO-montageplaat	8029606 fabr.nr. 7736700159	€37,95	Bestelartikel	Bekijk & bestel
Nefit flens	8029623 fabr.nr. 7736700430	€35,95	Bestelartikel	Bekijk & bestel
Nefit greep Blauw t.b.v. kogelkraan	8029575 fabr.nr. 5594684	€50,95	Bestelartikel	Bekijk & bestel
Nefit haakse schroefverbinding	8029590 fabr.nr. 7736700135	€48,95	Bestelartikel	Bekijk & bestel
Nefit handvat Rood t.b.v. kogelkraan	8029574 fabr.nr. 5594682	€50,95	Bestelartikel	Bekijk & bestel
Nefit klem	8029578 fabr.nr. 7101370	€4,95	Bestelartikel	Bekijk & bestel
Nefit muurbeugel oud nummer: 73965	8026749 fabr.nr. 7101386	€29,95	Bestelartikel	Bekijk & bestel
Nefit steun	8029586 fabr.nr. 7736700130	€33,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) TopLine HR 100 II (12)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit schepwartelmoer 5 stuks	8024661 fabr.nr. 7099224	€25,95	Op voorraad	Bekijk & bestel
Nefit meetnippel dop 2 stuks	8026726 fabr.nr. 7101424	€19,95	Op voorraad	Bekijk & bestel
Nefit afvoerbuis	8029621 fabr.nr. 7736700424	€15,95	Op voorraad	Bekijk & bestel
Nefit rookgasafvoer adapter 100/150	8029629 fabr.nr. 7746700196	€51,95	Op voorraad	Bekijk & bestel
Nefit bevestigingshoek 85-100kW	8029595 fabr.nr. 7736700141	€17,95	Bestelartikel	Bekijk & bestel
Nefit fabrieksmerk Nefit	8029383 fabr.nr. 8718600735	€16,95	Bestelartikel	Bekijk & bestel
Nefit gasbuis	8029588 fabr.nr. 7736700133	€118,95	Bestelartikel	Bekijk & bestel
Nefit luchtinlaatadapter 100 mm oud nummer: 73938	8026727 fabr.nr. 7101412	€21,95	Bestelartikel	Bekijk & bestel
Nefit deurafdichtrubber	8029646 fabr.nr. 8718600350	€22,95	Bestelartikel	Bekijk & bestel
Nefit steunring gastoevoerset 5 stuks oud nummer: 73479S	8024651 fabr.nr. 7098962	€21,95	Bestelartikel	Bekijk & bestel
Nefit transportgeleiderail	8029585 fabr.nr. 7736700128	€44,95	Bestelartikel	Bekijk & bestel
Nefit vergrendeling	8029614 fabr.nr. 7736700355	€56,95	Bestelartikel	Bekijk & bestel

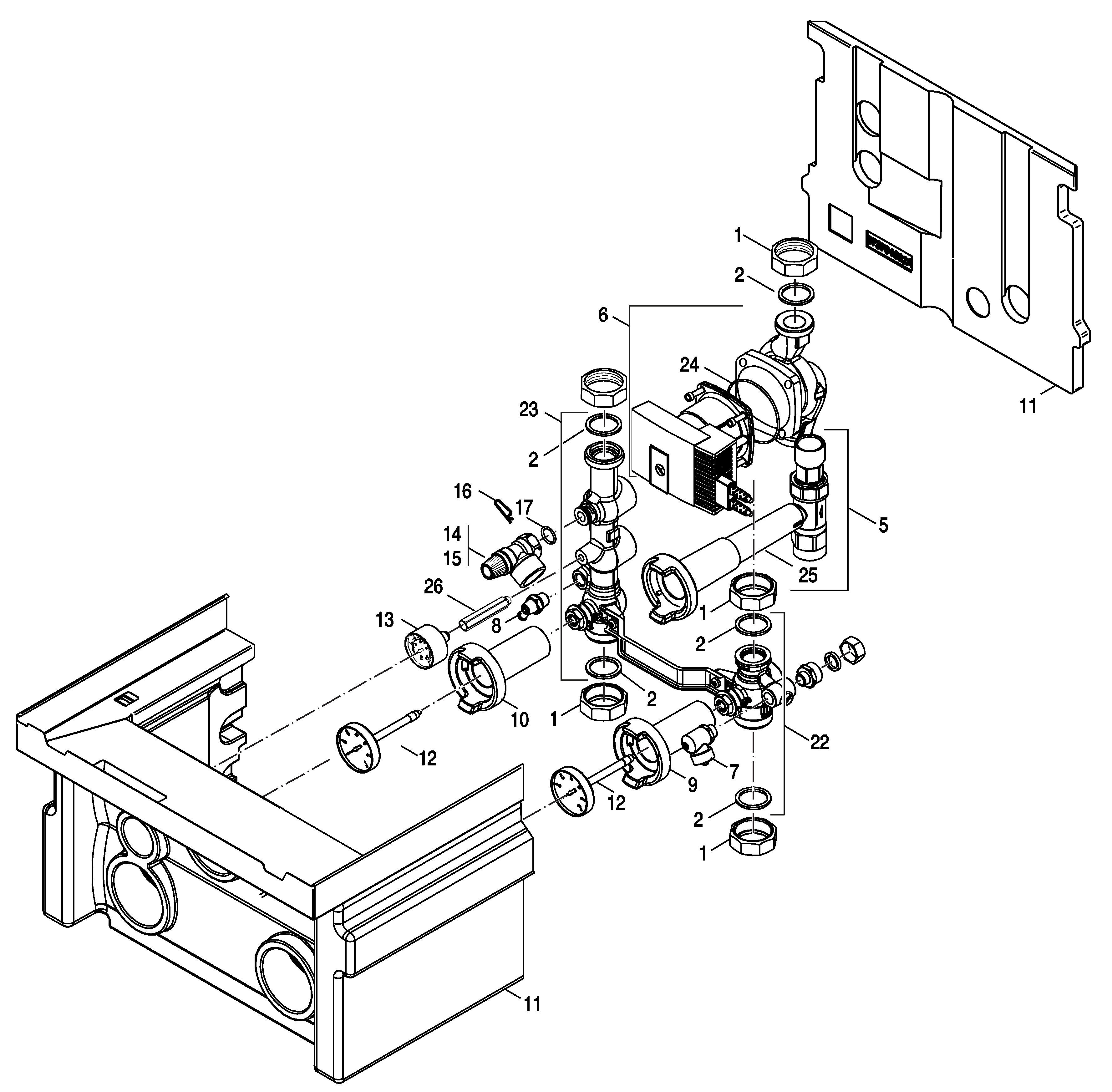

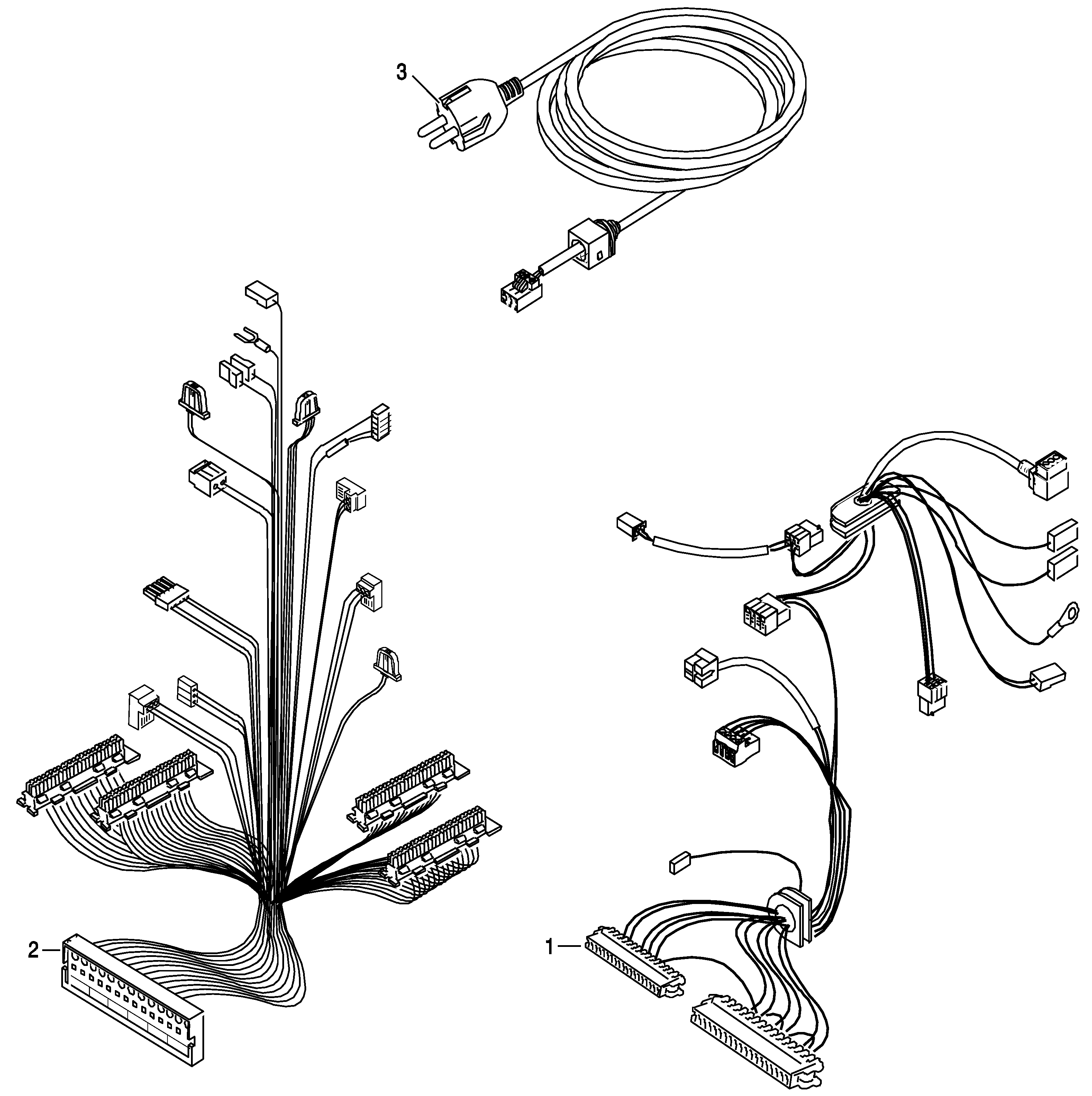

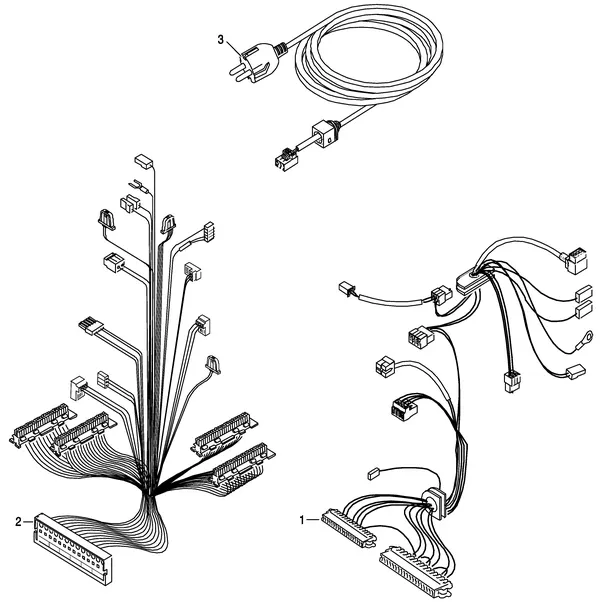

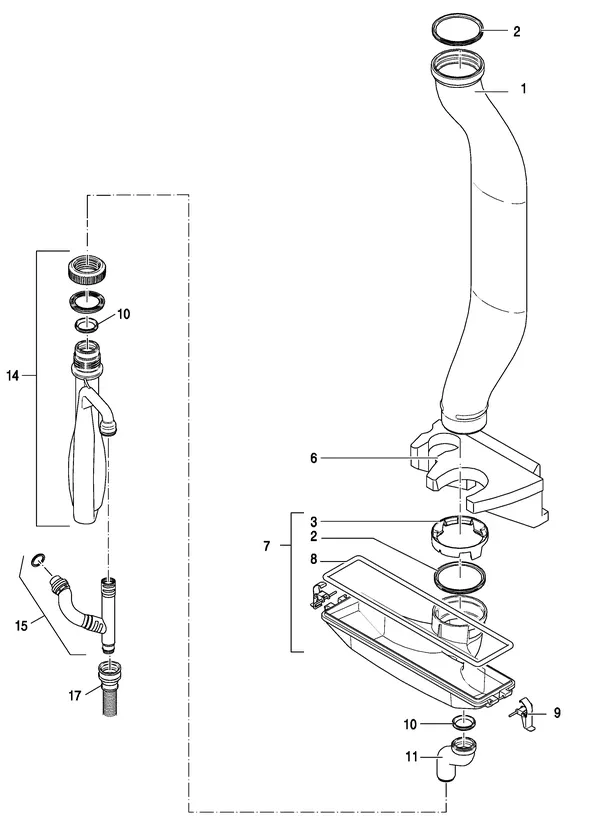

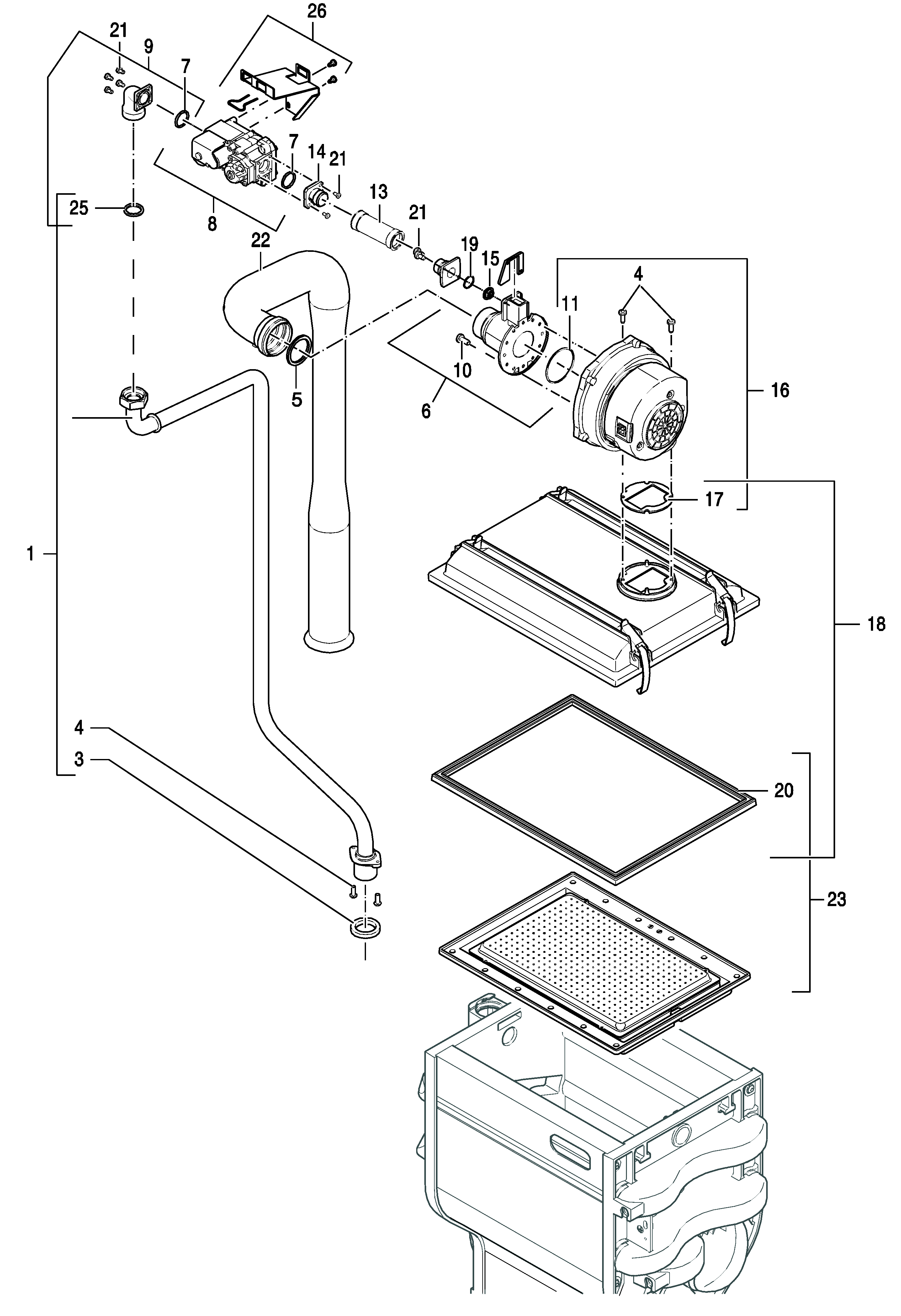

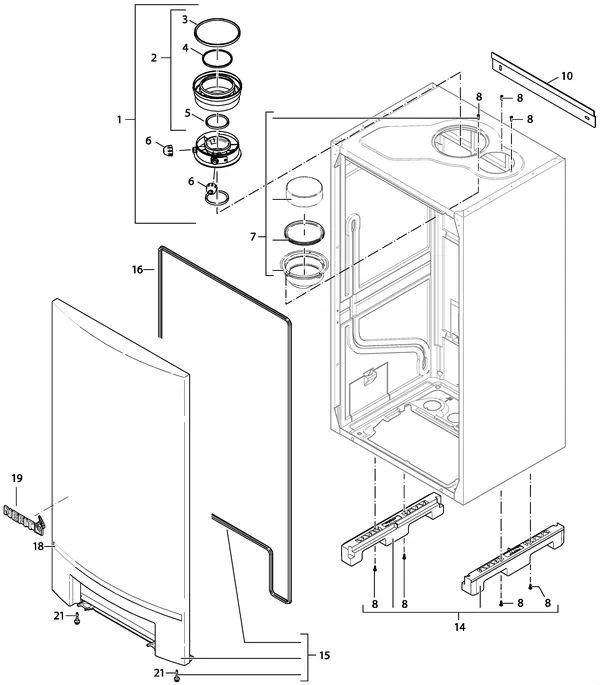

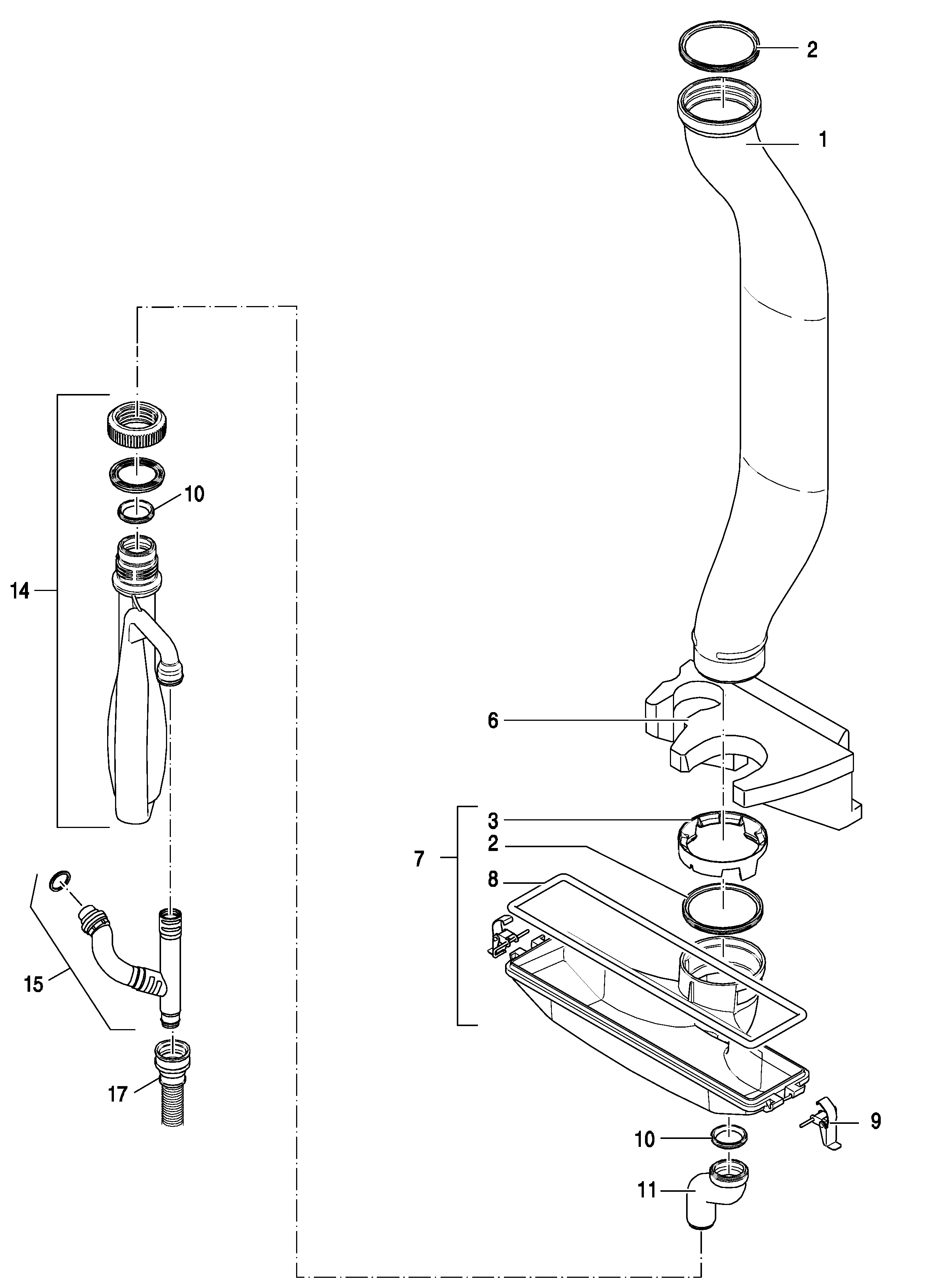

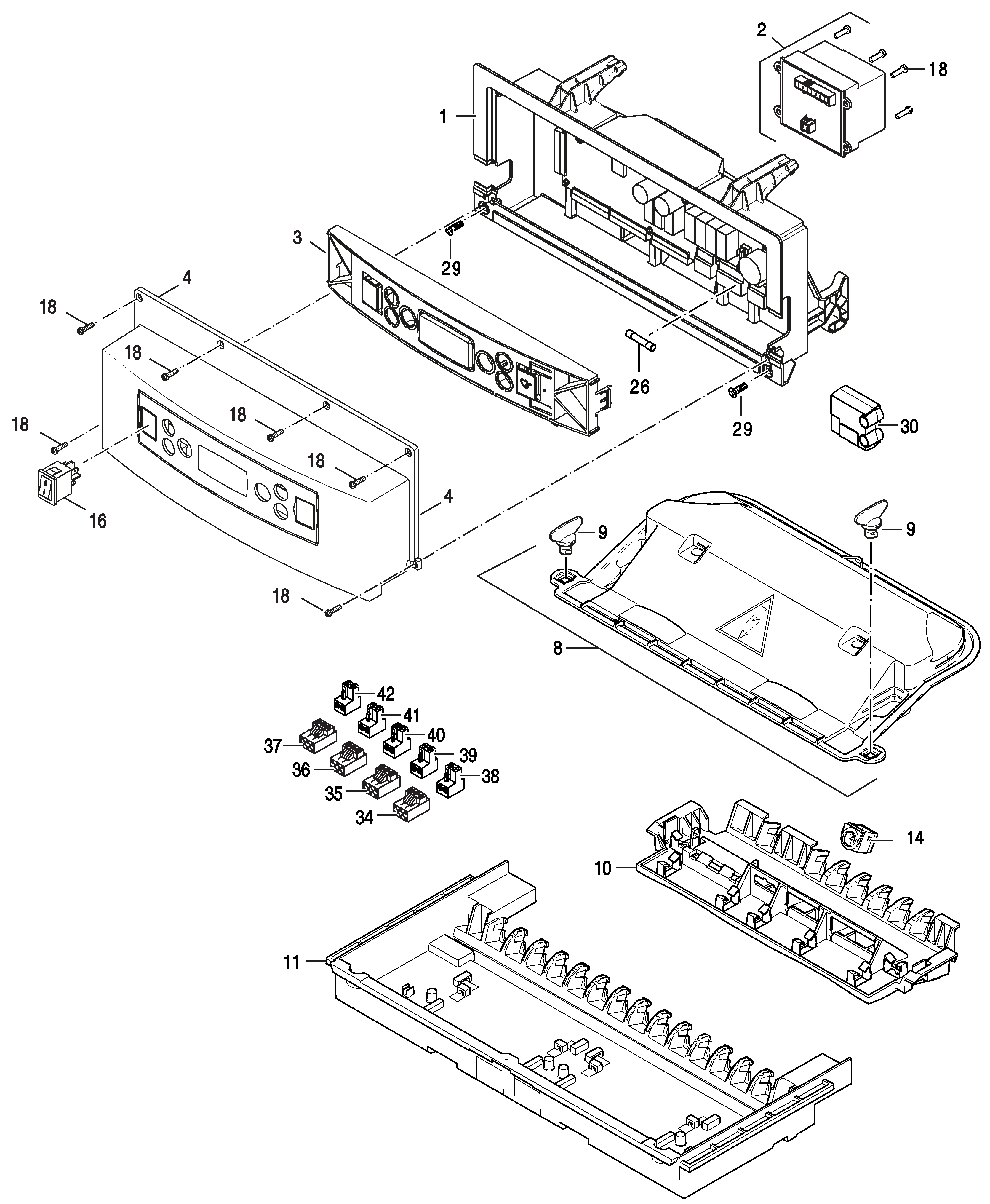

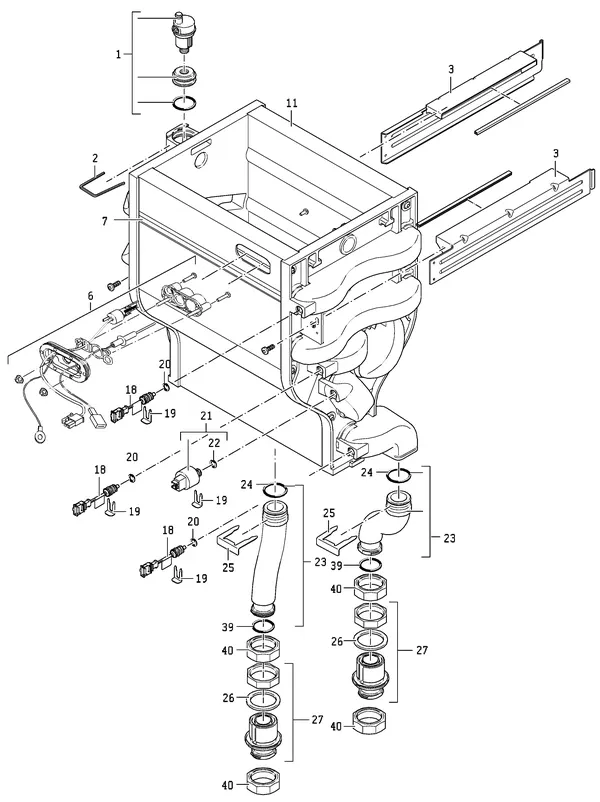

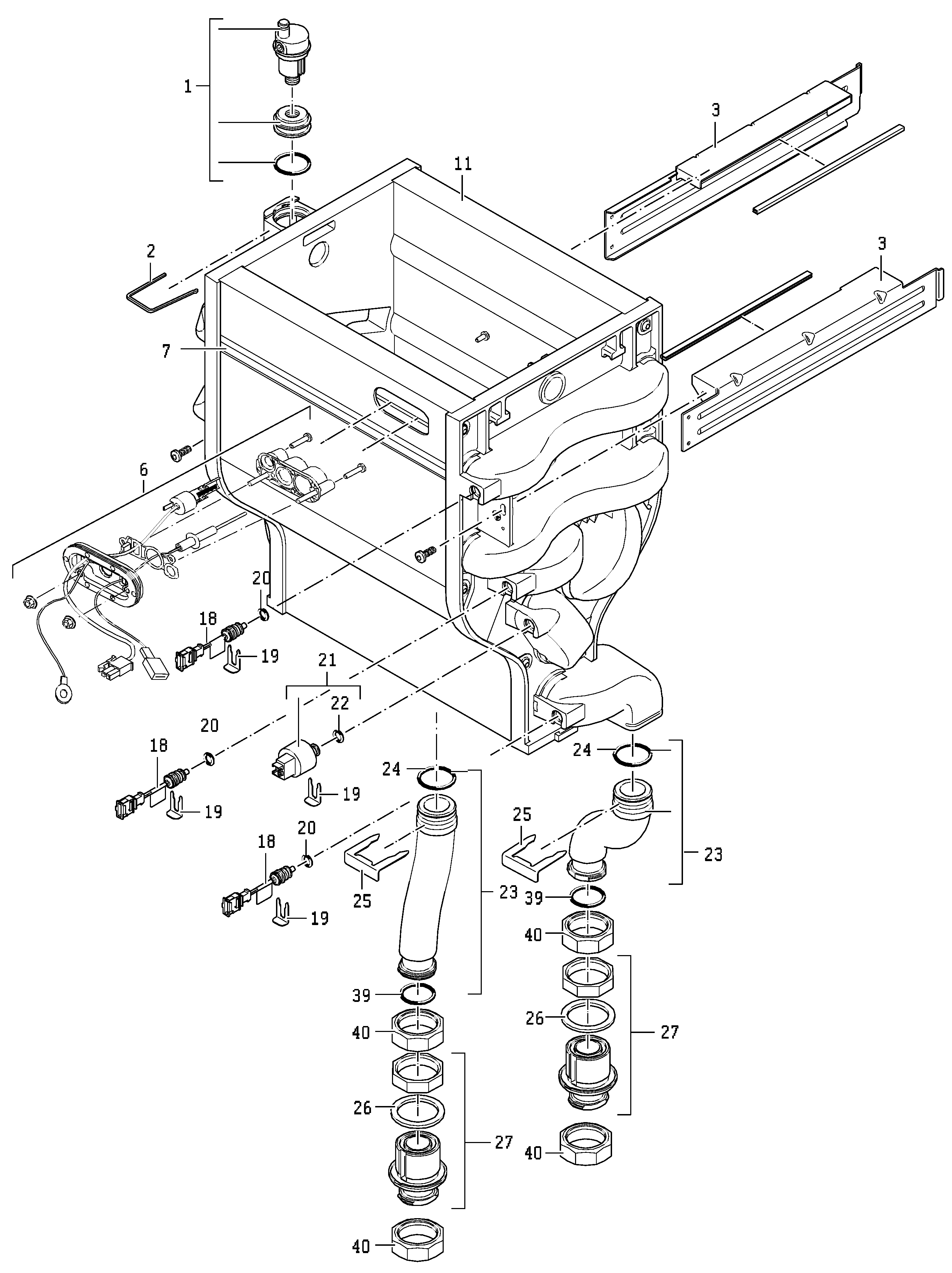

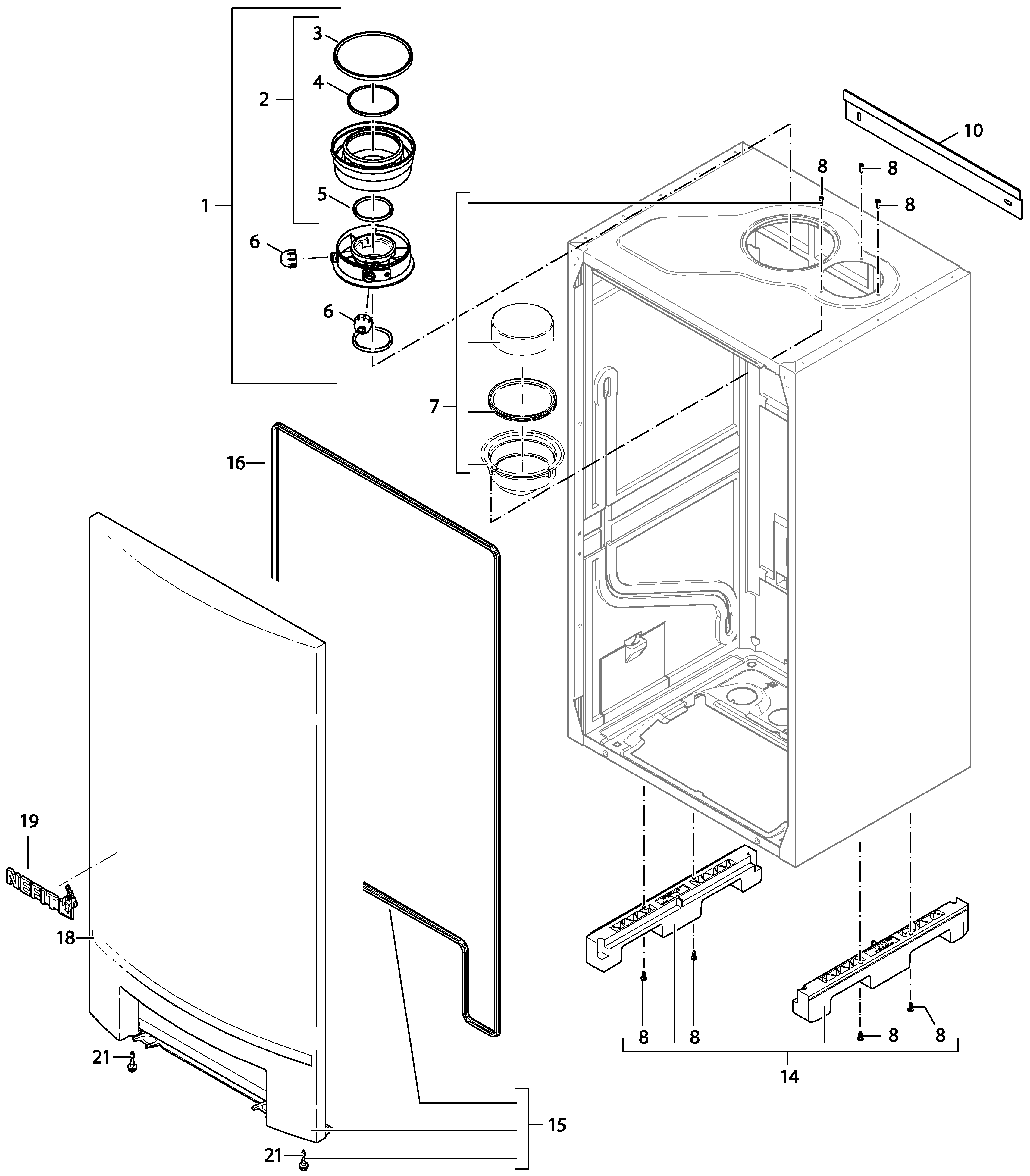

Tekeningen van de Nefit (Bosch) TopLine HR 100 II

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) TopLine HR 100 II? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
0C 283	Het cv-toestel bereidt zich voor op een branderstart. De ventilator en de pomp worden aangestuurd.	Ventilatoren
0L 284	Het gasregelblok wordt aangestuurd.	Gasblokken en gasregeling
0Y 276	De aanvoertemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 277	De safetytemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 285	De retourtemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
1A 316	De rookgastemperatuursensor heeft een te hoge temperatuur gemeten.	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Nefit (Bosch) TopLine HR 100 II?

In de catalogus staan 100 originele onderdelen voor de Nefit (Bosch) TopLine HR 100 II, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) TopLine HR 100 II?

De ventilatoren voor dit model kosten €548,86 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) TopLine HR 100 II op voorraad?

48 van de 100 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) TopLine HR 100 II?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) TopLine HR 100 II. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 100 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) TopLine HR 100 II, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) TopLine HR 100 II?

De onderdelen voor de Nefit (Bosch) TopLine HR 100 II lopen van €2,61 tot €3.738,75 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
