Nefit (Bosch) TopLine Compact HRC 25 CW4 onderdelen

In het kort

Instalpunt levert 103 originele onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

103Onderdelen
68Op voorraad
€3,27Vanaf
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (cv-ketel)? Hieronder staan alle 103 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ventilator	8026786 fabr.nr. 74589	€318,45	Op voorraad	Bekijk & bestel
Rewind gereviseerde ventilator tbv Bosch Topline Aquapower HR(C) (74589)	8930172	€230,95	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit sensor veiligheid	8026766 fabr.nr. 7101532	€38,95	Op voorraad	Bekijk & bestel
Nefit sensor aanvoer/retour t.b.v. Smartline basic en Topline	8026784 fabr.nr. 7101578	€31,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1) alle Nefit (Bosch) druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit druksensor met clickaansluiting	8026706 fabr.nr. 8718600019	€55,95	Op voorraad	Bekijk & bestel

Flowsensoren en stromingsschakelaars voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit flowsensor	8027721 fabr.nr. 8738902350	€15,95	Op voorraad	Bekijk & bestel

Pompen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1) alle Nefit (Bosch) pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp UPMO 6M NES 9H pwm	8045276 fabr.nr. 8738903384	€248,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit platenwisselaar	8026832 fabr.nr. 74580	€109,45	Op voorraad	Bekijk & bestel
Nefit warmtewisselaar t.b.v. Topline 15-30 kW	8028940 fabr.nr. 7736700367	€1.063,95	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit venturi	8026835 fabr.nr. 7099925	€31,95	Op voorraad	Bekijk & bestel
Nefit gasregelblok SIT 848 848122	8029161 fabr.nr. 7736700635	€158,95	Op voorraad	Bekijk & bestel

Printplaten en besturing voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1) alle Nefit (Bosch) printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit printplaat bedieningspaneel 74594	8029810 fabr.nr. 7736701383	€226,95	Op voorraad	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1) alle Nefit (Bosch) branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderautomaat UBA 3.5	8026787 fabr.nr. 7736700530	€216,45	Op voorraad	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (3) alle Nefit (Bosch) driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit binnenwerk driewegklep	8029085 fabr.nr. 7099576	€55,95	Op voorraad	Bekijk & bestel
Nefit hydroblok aanvoer	8026821 fabr.nr. 74554	€41,95	Op voorraad	Bekijk & bestel
Nefit hydroblok retour	8026827 fabr.nr. 74556	€55,95	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit sifon	8026809 fabr.nr. 7746700064	€18,95	Op voorraad	Bekijk & bestel
Nefit condensbak 25/30 kW	8026830 fabr.nr. 8718600052	€106,45	Op voorraad	Bekijk & bestel

Branders voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit branderset compleet TopLine 25/30 kW	8027467 fabr.nr. 8738901094	€130,45	Op voorraad	Bekijk & bestel
Nefit brander met gasverdeelplaat + pakking t.b.v Topline 25/30 kW na 9-2009	8028724 fabr.nr. 8718600206	€84,95	Op voorraad	Bekijk & bestel

Filters voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (1) alle Nefit (Bosch) filters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit filter	8026801 fabr.nr. 7746900085	€22,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gloeiplug / ionisatiepen 15-45 kW serviceset TopLine	8028937 fabr.nr. 7736700318	€87,95	Op voorraad	Bekijk & bestel
Nefit pakkingset C Topline I/II HR/HRC 25/30	81901149 fabr.nr. 8738901296	€61,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (4) alle Nefit (Bosch) kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit automatische ontluchter	8026707 fabr.nr. 7101428	€20,95	Op voorraad	Bekijk & bestel
Nefit doorstroombegrenzer oud nummer: 78138	8027353 fabr.nr. 7101630	€53,95	Op voorraad	Bekijk & bestel
Nefit terugslagventiel	8021351 fabr.nr. 8718601988	€15,95	Op voorraad	Bekijk & bestel
Nefit terugslagklep set	8026807 fabr.nr. 74588	€29,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (5) alle Nefit (Bosch) elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473	8026767 fabr.nr. 8718601966	€34,95	Op voorraad	Bekijk & bestel
Nefit trafo UBA 3.5	8026824 fabr.nr. 74595	€48,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem oranje	8027318 fabr.nr. 73777	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem groen	8027314 fabr.nr. 73773	€21,95	Op voorraad	Bekijk & bestel
Nefit aansluitklem rood	8027317 fabr.nr. 73776	€23,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (2) alle Nefit (Bosch) kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kabelboom 24V	8026831 fabr.nr. 8718600250	€95,95	Op voorraad	Bekijk & bestel
Nefit kabelboom 230V	8026818 fabr.nr. 74573	€43,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (20) alle Nefit (Bosch) pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pakking condensbak t.b.v. 25/30 kW	8026789 fabr.nr. 74578	€14,95	Op voorraad	Bekijk & bestel
Nefit dichtingsring (5 stuks)	8028932 fabr.nr. 8718600045	€15,95	Op voorraad	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€17,95	Op voorraad	Bekijk & bestel
Nefit lippenring DN80	8026750 fabr.nr. 8738901447	€6,95	Op voorraad	Bekijk & bestel
Nefit O-ring 21,82 x 3,53 mm 10 stuks (oud nummer: 78157S)	8026790 fabr.nr. 7101574	€13,95	Op voorraad	Bekijk & bestel
Nefit O-ring 16 x 3,5 mm 10 stuks (oud nummer: 78158S)	8026791 fabr.nr. 7101620	€13,95	Op voorraad	Bekijk & bestel
Nefit pakking ventilator	8026799 fabr.nr. 74579	€12,95	Op voorraad	Bekijk & bestel
Nefit pakking brander/verbrandingsstuk 5 stuks	8026816 fabr.nr. 7746900596	€36,95	Op voorraad	Bekijk & bestel
Nefit O-ring 9,19 x 2,62 mm 10 stuks	8027370 fabr.nr. 78175S	€14,95	Op voorraad	Bekijk & bestel
Nefit O-ring 9,92 x 2,62 mm 10 stuks	8027376 fabr.nr. 7101646	€20,95	Op voorraad	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€19,95	Op voorraad	Bekijk & bestel
Nefit O-ring set restrictie gasinspuiter	8029186 fabr.nr. 7099018	€27,95	Op voorraad	Bekijk & bestel
Nefit lipring 50 mm per 5 stuks	8029024 fabr.nr. 7099058	€33,95	Op voorraad	Bekijk & bestel
Nefit lipring sifon DN18 5 stuks oud nummer: 73841S	8028804 fabr.nr. 7100819	€14,95	Op voorraad	Bekijk & bestel
Nefit O-ring Top 22/175-3 ZBS 10 stuks	8029340 fabr.nr. 87167711560	€4,95	Op voorraad	Bekijk & bestel
Nefit O-ring 18 x 3 mm 5 stuks	8026851 fabr.nr. 7101644	€7,95	Op voorraad	Bekijk & bestel
Nefit O-ring	8029167 fabr.nr. 7101632	€7,95	Bestelartikel	Bekijk & bestel
Nefit O-ring 75 x 3 mm oud nummer: 78177	8027361 fabr.nr. 7101588	€9,95	Op voorraad	Bekijk & bestel
Nefit O-ring 24,2 x 3 per 5 stuks	8029546 fabr.nr. 7101626	€18,95	Bestelartikel	Bekijk & bestel
Nefit O-ring 48,9 x 2,62 mm oud nummer: 78178	8027362 fabr.nr. 7101596	€11,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (11) alle Nefit (Bosch) leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit afvoerleiding sifon	8026812 fabr.nr. 74562	€27,95	Op voorraad	Bekijk & bestel
Nefit rookgasafvoeradapter	8026725 fabr.nr. 73936	€36,95	Op voorraad	Bekijk & bestel
Nefit luchtaanzuigpijp	8026820 fabr.nr. 74576	€42,95	Op voorraad	Bekijk & bestel
Nefit rookgasafvoerleiding	8026825 fabr.nr. 74584	€50,95	Op voorraad	Bekijk & bestel
Nefit gasleiding	8026826 fabr.nr. 74568	€66,95	Bestelartikel	Bekijk & bestel
Nefit aansluitnippel cv 22 mm	8026805 fabr.nr. 74557	€16,95	Op voorraad	Bekijk & bestel
Nefit aansluitnippel warm water 15 mm	8026808 fabr.nr. 74558	€20,95	Bestelartikel	Bekijk & bestel
Nefit aanvoerleiding verlenging	8026815 fabr.nr. 74560	€39,95	Bestelartikel	Bekijk & bestel
Nefit aanvoerleiding	8026817 fabr.nr. 74559	€42,95	Bestelartikel	Bekijk & bestel
Nefit retourleiding	8026819 fabr.nr. 74583	€45,95	Bestelartikel	Bekijk & bestel
Nefit verbindingsstuk ventilator/brander	8026822 fabr.nr. 74591	€48,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (6) alle Nefit (Bosch) beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit verdeelplaat gas/lucht met pakking t.b.v. 25-30 kW na week 48/2009	8027490 fabr.nr. 8718600208	€74,95	Op voorraad	Bekijk & bestel
Nefit bovendeel condensbak (oud nummer: 73934)	8026723 fabr.nr. 7101402	€11,95	Op voorraad	Bekijk & bestel
Nefit service kapje	8026798 fabr.nr. 74585	€12,95	Op voorraad	Bekijk & bestel
Nefit behuizing driewegklep oud nummer: 78233	8027368 fabr.nr. 7101598	€15,95	Op voorraad	Bekijk & bestel
Nefit deur	8026833 fabr.nr. 74567	€134,95	Bestelartikel	Bekijk & bestel
Nefit sierstrip deur	8026811 fabr.nr. 74586	€33,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (20) alle Nefit (Bosch) bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit plug oud nummer: 78139	8027354 fabr.nr. 7101606	€13,95	Op voorraad	Bekijk & bestel
Nefit clip ontluchter oud nummer: 73973	8026756 fabr.nr. 7101430	€11,95	Op voorraad	Bekijk & bestel
Nefit klemveer 4x2 stuks	8026769 fabr.nr. 7746700063	€15,95	Op voorraad	Bekijk & bestel
Nefit klembeugel set	8027410 fabr.nr. 7746900186	€25,95	Op voorraad	Bekijk & bestel
Nefit clip warmtewisselaar 2 stuks	8026806 fabr.nr. 74565	€17,95	Op voorraad	Bekijk & bestel
Nefit ophangbeugel luchtaanzuigpijp	8027380 fabr.nr. 7746900121	€11,95	Op voorraad	Bekijk & bestel
Nefit klemschroef M5 2 stuks	8028935 fabr.nr. 8718600166	€11,95	Op voorraad	Bekijk & bestel
Nefit klem motorgedeelte driewegklep oud nummer: 73687	8029087 fabr.nr. 7099580	€18,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 x 16 mm 10 stuks oud nummer: 73970	8026753 fabr.nr. 7101484	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef 6,3 x 19 mm 10 stuks	8026762 fabr.nr. 73986	€17,95	Bestelartikel	Bekijk & bestel
Nefit schroef verzonken M5 x 16 mm 10 stuks oud nummer: 74597S	8026803 fabr.nr. 7746900595	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 x 30 mm 10 stuks oud nummer: 78180S	8027373 fabr.nr. 7101586	€13,95	Bestelartikel	Bekijk & bestel
Nefit schroef met huls 2 stuks oud nummer: 78181S	8027374 fabr.nr. 7101622	€14,95	Bestelartikel	Bekijk & bestel
Nefit schroef M5 10 stuks oud nummer: 74596S 7100549	8027474 fabr.nr. 7746900594	€16,95	Bestelartikel	Bekijk & bestel
Nefit schroef 4 x 20 mm ejot 5 stuks	8020429 fabr.nr. 7101590	€8,95	Bestelartikel	Bekijk & bestel
Nefit beugel condensafvoerpijp	8027633 fabr.nr. 78207	€19,95	Bestelartikel	Bekijk & bestel
Nefit klemveer	8026800 fabr.nr. 7746900081	€14,95	Bestelartikel	Bekijk & bestel
Nefit moer M5 10 stuks	8027375 fabr.nr. 78231S	€15,95	Bestelartikel	Bekijk & bestel
Nefit montageplaat leidingen	8020703 fabr.nr. 7746900354	€23,95	Bestelartikel	Bekijk & bestel
Nefit muurbeugel oud nummer: 73965	8026749 fabr.nr. 7101386	€29,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 (12)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit motorgedeelte driewegklep VJ2012ZZ12B	8029151 fabr.nr. 7099578	€78,95	Op voorraad	Bekijk & bestel
Nefit hydrauliek set	8029209 fabr.nr. 8718600139	€191,95	Op voorraad	Bekijk & bestel
Nefit ClickOn sensorset t.b.v. TopLine toestellen t/m 45kW	0110350 fabr.nr. 7736701727	€155,95	Op voorraad	Bekijk & bestel
Nefit meetnippel dop 2 stuks	8026726 fabr.nr. 7101424	€19,95	Op voorraad	Bekijk & bestel
Nefit venturi afdichtingsringen 5 stuks	8029542 fabr.nr. 7099021	€27,95	Op voorraad	Bekijk & bestel
Nefit afsluitdop set	8021313 fabr.nr. 7746900501	€19,95	Bestelartikel	Bekijk & bestel
Nefit fabrieksmerk Nefit	8029383 fabr.nr. 8718600735	€16,95	Bestelartikel	Bekijk & bestel
Nefit glijstrip	8026804 fabr.nr. 74570	€16,95	Bestelartikel	Bekijk & bestel
Nefit kabeldoorvoerrubbers (5x)	8020863 fabr.nr. 7098976	€29,95	Bestelartikel	Bekijk & bestel
Nefit lucht afsluitkap	8026814 fabr.nr. 74575	€39,95	Bestelartikel	Bekijk & bestel
Nefit deurafdichtrubber	8029646 fabr.nr. 8718600350	€22,95	Bestelartikel	Bekijk & bestel
Nefit restrictie gastoevoer	8026802 fabr.nr. 74582	€17,95	Bestelartikel	Bekijk & bestel

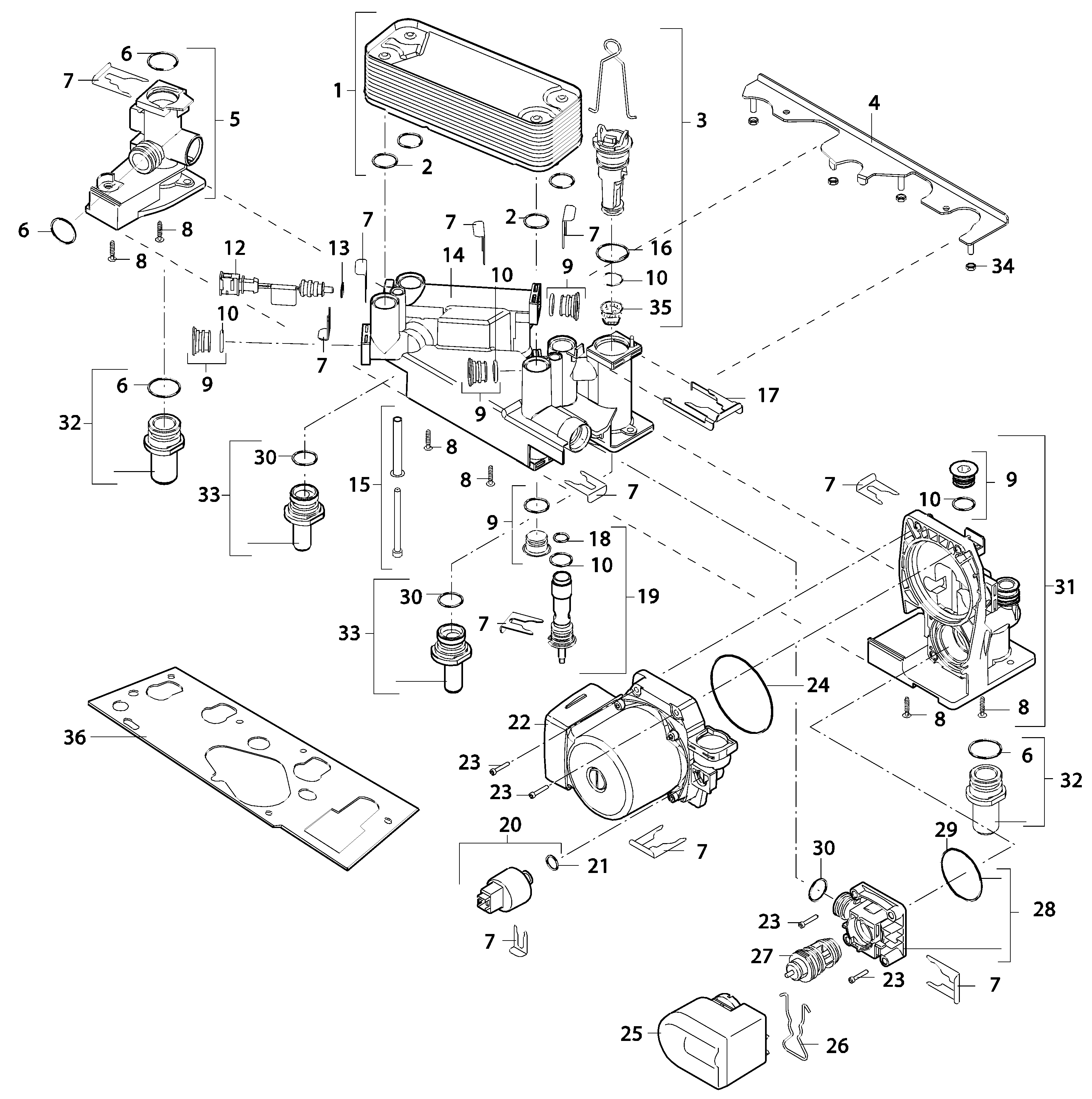

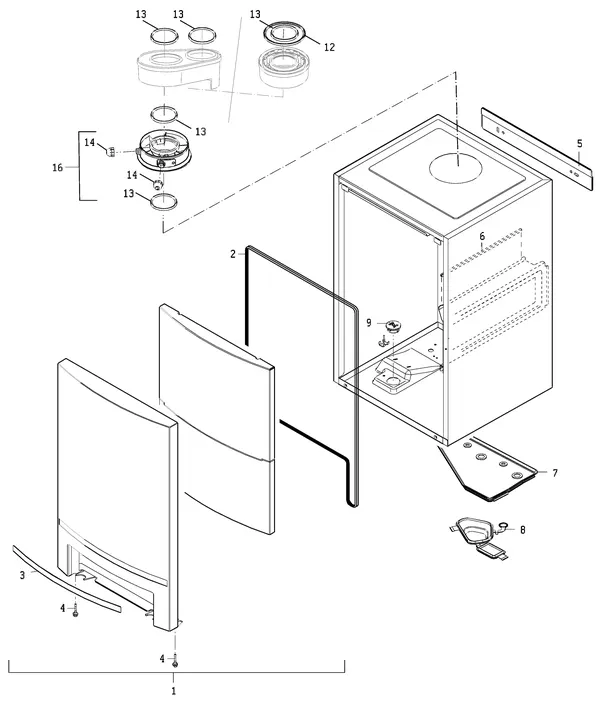

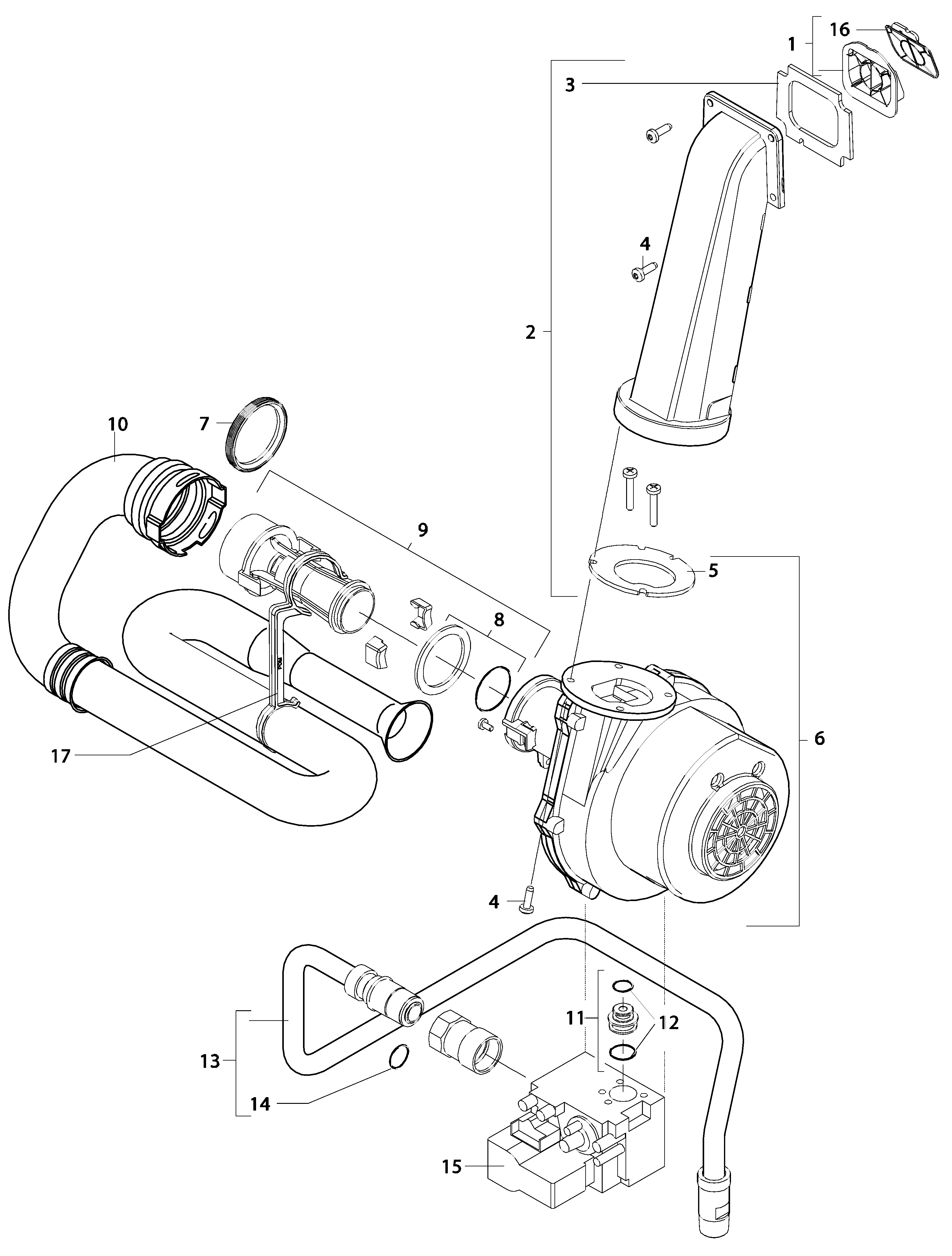

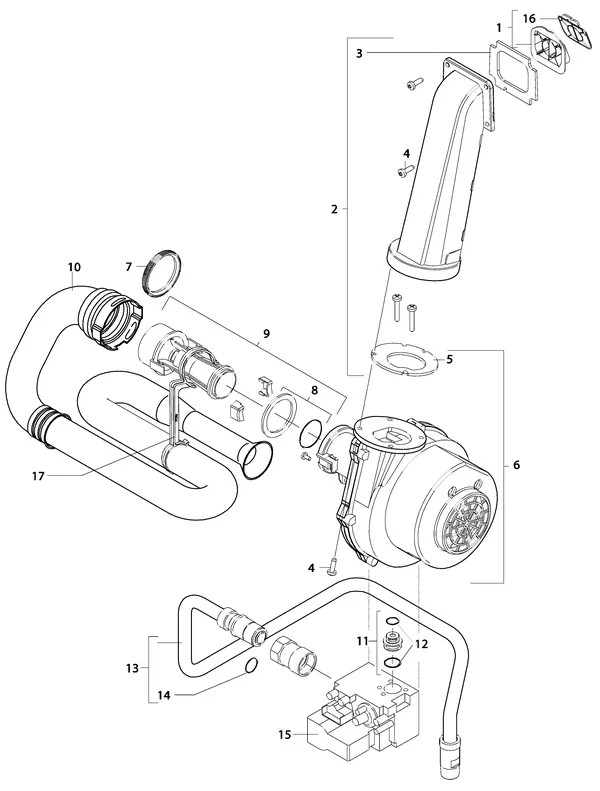

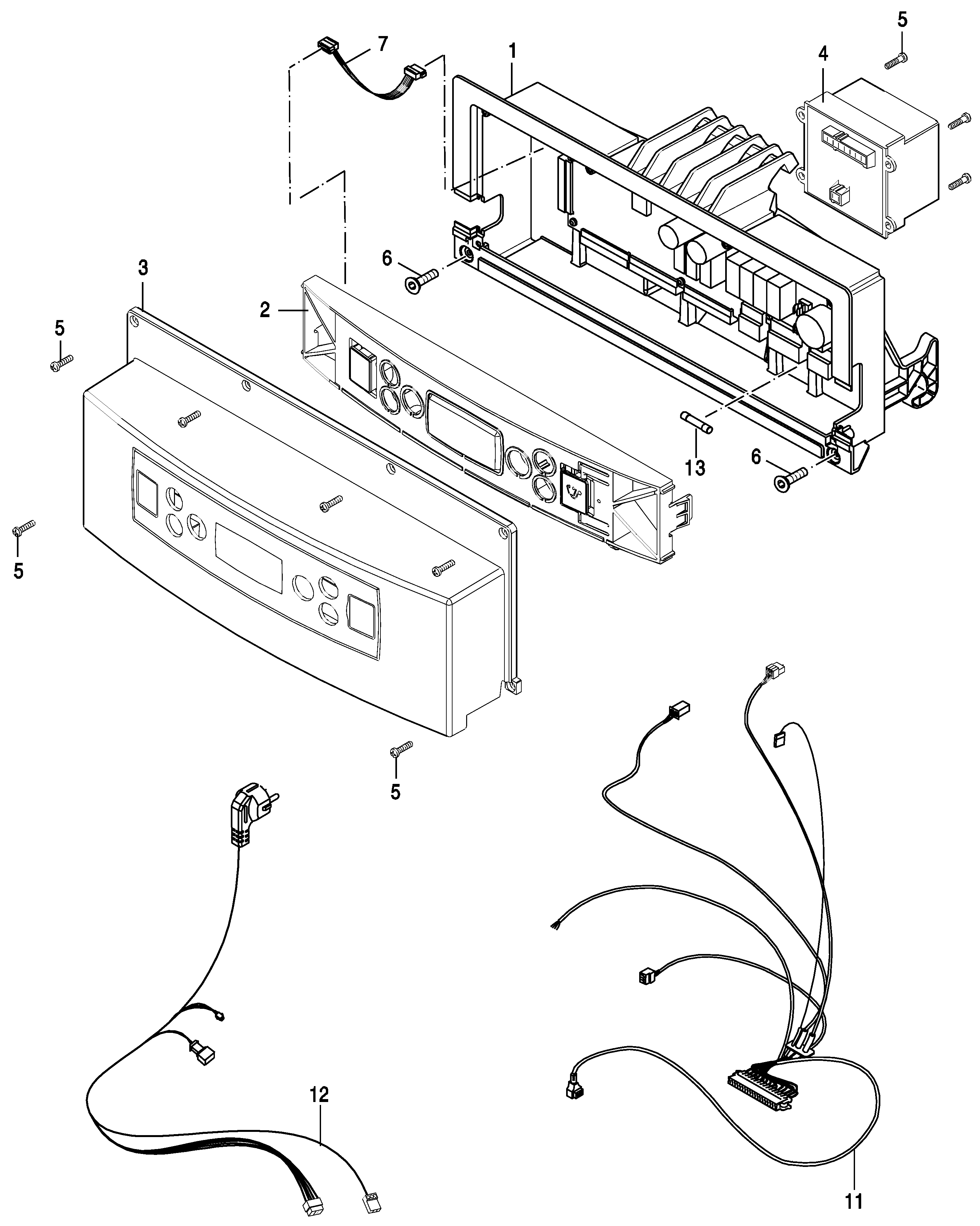

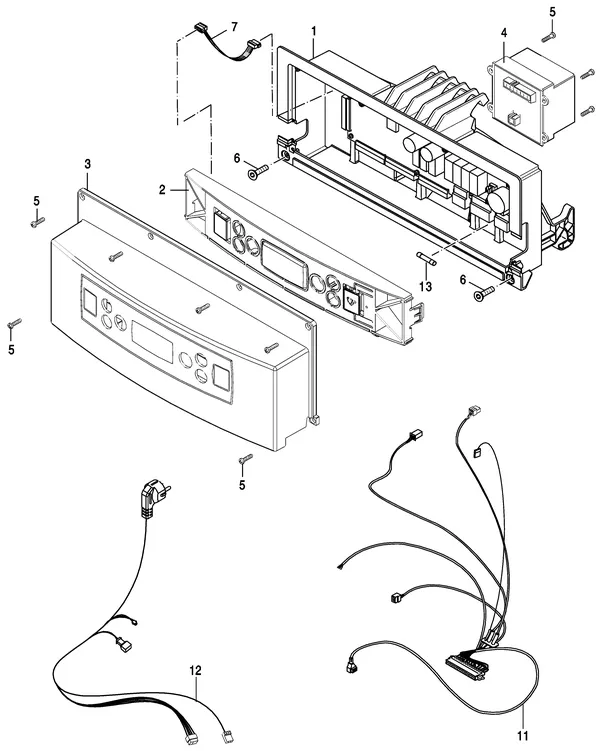

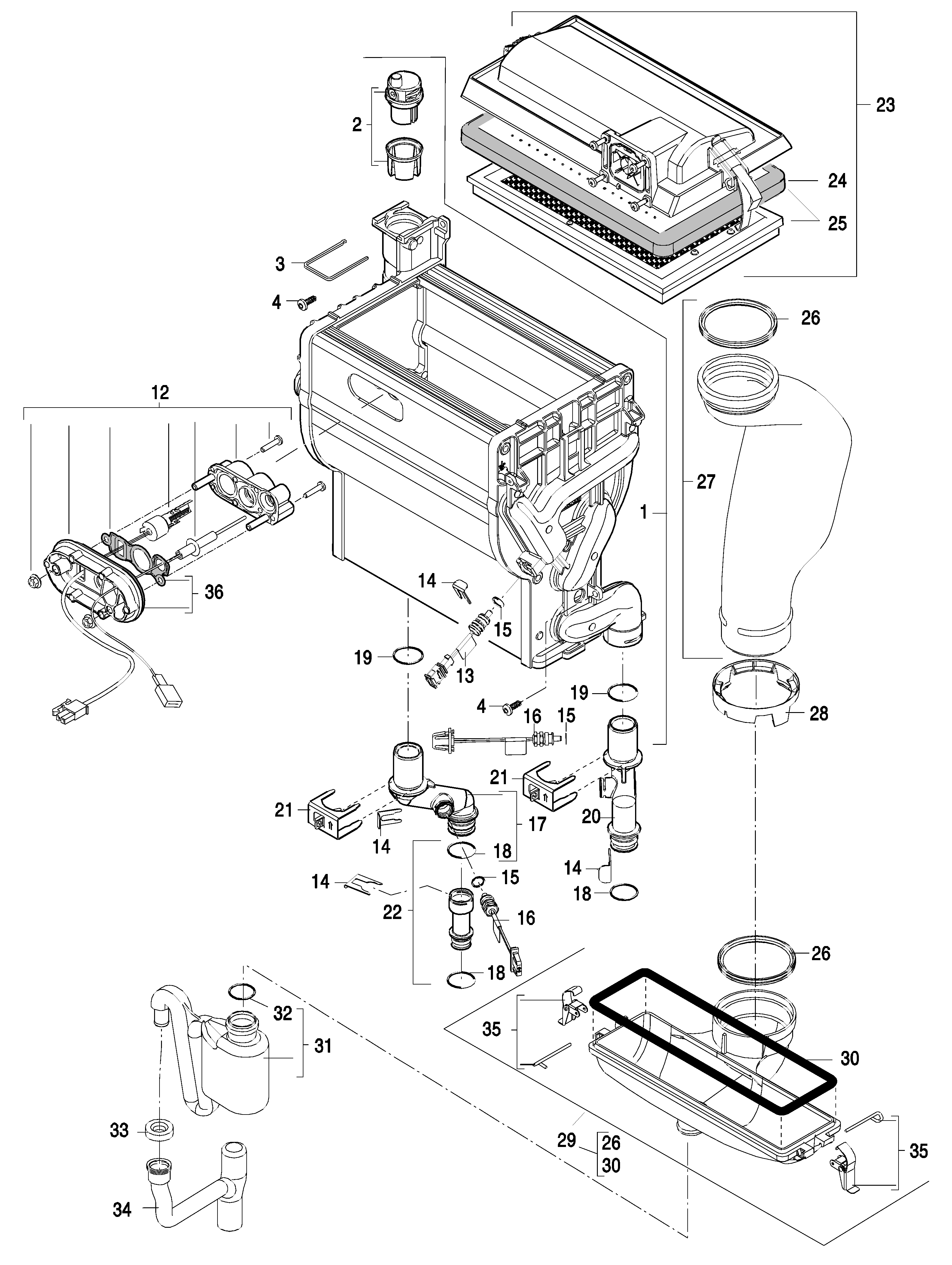

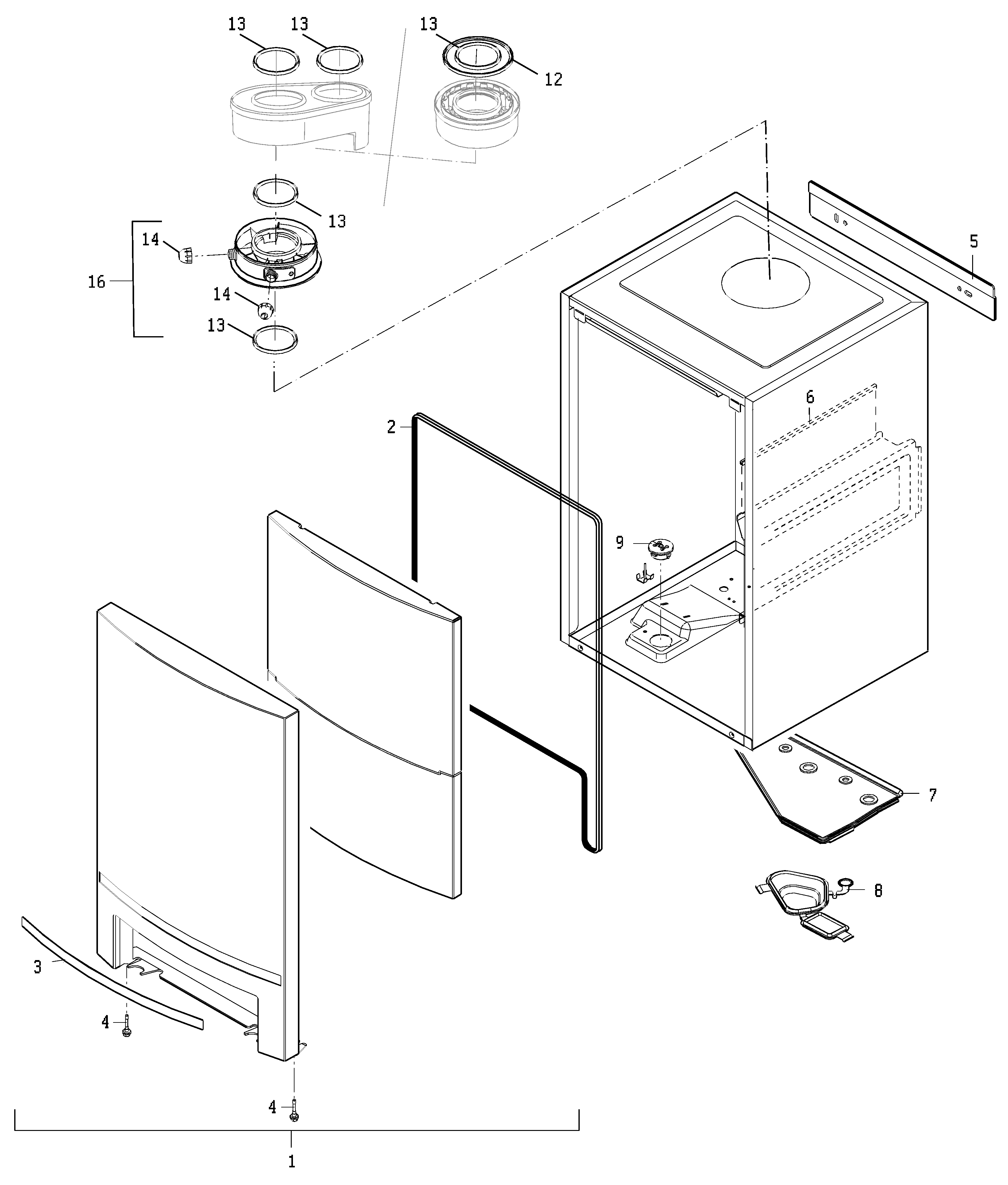

Tekeningen van de Nefit (Bosch) TopLine Compact HRC 25 CW4

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) TopLine Compact HRC 25 CW4? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
0C 283	Het cv-toestel bereidt zich voor op een branderstart. De ventilator en de pomp worden aangestuurd.	Ventilatoren
0L 284	Het gasregelblok wordt aangestuurd.	Gasblokken en gasregeling
0Y 276	De aanvoertemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 277	De safetytemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 285	De retourtemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
1A 316	De rookgastemperatuursensor heeft een te hoge temperatuur gemeten.	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Nefit (Bosch) TopLine Compact HRC 25 CW4?

In de catalogus staan 103 originele onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4, waaronder ventilatoren, sensoren en voelers, druksensoren, flowsensoren en stromingsschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) TopLine Compact HRC 25 CW4?

De ventilatoren voor dit model kosten €411,64 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 op voorraad?

68 van de 103 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) TopLine Compact HRC 25 CW4?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) TopLine Compact HRC 25 CW4. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 103 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4?

De onderdelen voor de Nefit (Bosch) TopLine Compact HRC 25 CW4 lopen van €3,27 tot €1.557,71 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
