Nefit (Bosch) EcomLine Classic HR 22 onderdelen

In het kort

Instalpunt levert 93 originele onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22, o.a. ventilatoren, sensoren en voelers, pompen. Bestel direct of haal af in Alblasserdam.

93Onderdelen
48Op voorraad
€4,90Vanaf
19Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22 (cv-ketel)? Hieronder staan alle 93 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Nefit (Bosch) EcomLine Classic HR 22 (2) alle Nefit (Bosch) ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit ventilator t.b.v. HR/C22/30/43	8024250 fabr.nr. 73320	€431,45	Op voorraad	Bekijk & bestel
Rewind gereviseerde ventilator tbv Bosch HR(C) 22/30/43 (73320)	8930166	€304,95	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) EcomLine Classic HR 22 (3) alle Nefit (Bosch) sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit regelsensor	8022560 fabr.nr. 7100136	€54,95	Op voorraad	Bekijk & bestel
Nefit maximaal beveiliging 108°C	8043730 fabr.nr. 7098880	€32,95	Op voorraad	Bekijk & bestel
Nefit sensor rvs veiligheid	8024260 fabr.nr. 7098854	€89,95	Op voorraad	Bekijk & bestel

Pompen voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pomp UPMO 5m 25 GG 3h	8045264 fabr.nr. 8738901569	€302,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit warmtewisselaar t.b.v. HR22/HRC 30V CW5	8023968 fabr.nr. 73031	€1.134,95	Bestelartikel	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) EcomLine Classic HR 22 (2) alle Nefit (Bosch) gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gasregelblok inclusief O-ring	8027266 fabr.nr. 7100767	€204,45	Op voorraad	Bekijk & bestel
Nefit gasinspuitnippel aardgas LL t.b.v. HR/C22 oud nummer: 73221	8024154 fabr.nr. 7098896	€30,95	Bestelartikel	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit UBA control branderautomaat	8022570 fabr.nr. 38324	€343,45	Op voorraad	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) driewegkleppen en hydrobloks →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit binnenwerk t.b.v Airclon	8023980 fabr.nr. 7098822	€37,95	Op voorraad	Bekijk & bestel

Ontsteking en ionisatie voor de Nefit (Bosch) EcomLine Classic HR 22 (2) alle Nefit (Bosch) ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit gloeiplug	8022520 fabr.nr. 7099006	€85,95	Op voorraad	Bekijk & bestel
Nefit ionisatiepen + tule	8022530 fabr.nr. 7100238	€34,95	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) EcomLine Classic HR 22 (3) alle Nefit (Bosch) sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit sifon met afdichting en sifondop	8024040 fabr.nr. 73123	€29,95	Op voorraad	Bekijk & bestel
Nefit sifon groot model zonder dop	8027256 fabr.nr. 75978	€30,95	Op voorraad	Bekijk & bestel
Nefit condensbak met pakking	8024061 fabr.nr. 7098840	€98,95	Op voorraad	Bekijk & bestel

Branders voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit samengestelde brander zonder behuizing	8023940 fabr.nr. 7098928	€91,95	Bestelartikel	Bekijk & bestel

Displays en bediening voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit display t.b.v GB112 oud nummer: 73024	8023963 fabr.nr. 7098758	€17,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) EcomLine Classic HR 22 (1) alle Nefit (Bosch) onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pakkingset G EcomLine HR/HRC 22	81901153 fabr.nr. 8738901300	€44,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) EcomLine Classic HR 22 (2) alle Nefit (Bosch) kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit terugslagventiel 1/4" oud nummer: 75823	8025470 fabr.nr. 7098240	€14,95	Bestelartikel	Bekijk & bestel
Nefit vul-aftapkraan	8022855 fabr.nr. 7098282	€34,95	Op voorraad	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22 (5) alle Nefit (Bosch) elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit netsnoer lengte 2750 mm	8024170 fabr.nr. 73312	€20,95	Bestelartikel	Bekijk & bestel
Nefit kabelclip 10 stuks oud nummer: 73433S	8024330 fabr.nr. 7098812	€13,95	Bestelartikel	Bekijk & bestel
Nefit kabelclip 10 stuks oud nummer: 73444S	8024440 fabr.nr. 7098810	€11,95	Bestelartikel	Bekijk & bestel
Nefit zekering 1,25 AT traag 10 stuks oud nummer: 36313S	8043905 fabr.nr. 7100320	€29,95	Bestelartikel	Bekijk & bestel
Nefit zekeringhouder UBA 2 stuks	8027194 fabr.nr. 7099468	€18,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) EcomLine Classic HR 22 (3) alle Nefit (Bosch) kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit samengestelde kabelboom oud nummer: 73313	8024180 fabr.nr. 7099200	€121,95	Op voorraad	Bekijk & bestel
Nefit pompkabel	8024240 fabr.nr. 73319	€22,95	Bestelartikel	Bekijk & bestel
Nefit ventilatorkabel	8029164 fabr.nr. 78203	€18,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) EcomLine Classic HR 22 (16) alle Nefit (Bosch) pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit pakking condensbak	8024642 fabr.nr. 7098834	€16,95	Op voorraad	Bekijk & bestel
Nefit branderpakking siliconen	8024645 fabr.nr. 7098916	€27,95	Op voorraad	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€17,95	Op voorraad	Bekijk & bestel
Nefit O-ring set 10 stuks	8021200 fabr.nr. 17004S	€10,95	Op voorraad	Bekijk & bestel
Nefit O-ring set 10 stuks (oud nummer: 38432S)	8022750 fabr.nr. 7100122	€9,95	Op voorraad	Bekijk & bestel
Nefit pakking rookgasafvoerpijp	8024510 fabr.nr. 7098858	€13,95	Op voorraad	Bekijk & bestel
Nefit pakking ophanging ventilator	8024570 fabr.nr. 73457	€7,95	Op voorraad	Bekijk & bestel
Nefit pakking ring 5 stuks	8024610 fabr.nr. 7098850	€7,95	Op voorraad	Bekijk & bestel
Nefit O-ring R 60x3,5x4 mm 5 stuks oud nummer: 73440S	8024400 fabr.nr. 7098878	€9,95	Op voorraad	Bekijk & bestel
Nefit O-ring Neopreen 2 x 16 x 22 mm (5 stuks)	8024655 fabr.nr. 7098778	€8,95	Op voorraad	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€19,95	Op voorraad	Bekijk & bestel
Nefit dichtingsring set 5/4" (10 stuks)	8021160 fabr.nr. 7098266	€12,95	Op voorraad	Bekijk & bestel
Nefit O-ring 10 stuks	8027348 fabr.nr. 7099348	€14,95	Bestelartikel	Bekijk & bestel
Nefit O-ring set 10 stuks 2 mm oud nummer: 38434S	8022770 fabr.nr. 7100112	€18,95	Bestelartikel	Bekijk & bestel
Nefit O-ring terugslagventiel 10 stuks oud nummer: 73493S	8024662 fabr.nr. 7100110	€19,95	Bestelartikel	Bekijk & bestel
Nefit afdichtring 80 mm	8021319 fabr.nr. 38419	€6,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) EcomLine Classic HR 22 (12) alle Nefit (Bosch) leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit samengestelde retourverlengpijp t.b.v. HR22/30/43/HRC22V	8024030 fabr.nr. 7098998	€40,95	Op voorraad	Bekijk & bestel
Nefit aansluitnippel gasblok met O-ring	8024100 fabr.nr. 73209	€28,95	Op voorraad	Bekijk & bestel
Nefit verbindingsstuk ventilator/brander t.b.v. HR/C22/43	8024648 fabr.nr. 7100898	€19,95	Op voorraad	Bekijk & bestel
Nefit samengestelde rookgasafvoerpijp aluminium	8026231 fabr.nr. 7098857	€165,95	Op voorraad	Bekijk & bestel
Nefit gebogen gaspijp t.b.v. HR/C22 oud nummer: 73219	8024149 fabr.nr. 7100835	€44,95	Bestelartikel	Bekijk & bestel
Nefit siliconenslang transparant rond 5x8 mm 2 m	8026530 fabr.nr. 7098298	€19,95	Op voorraad	Bekijk & bestel
Nefit gastoevoerleiding	8020234 fabr.nr. 7099819	€48,95	Op voorraad	Bekijk & bestel
Nefit wartelmoer 1.1/2" per 5 stuks	8040581 fabr.nr. 7098760	€37,95	Bestelartikel	Bekijk & bestel
Nefit aanvoerpijp t.b.v Ecomline HR	8024068 fabr.nr. 73139	€200,95	Bestelartikel	Bekijk & bestel
Nefit aanvoerpijp t.b.v HR65	8024072 fabr.nr. 73142	€82,95	Bestelartikel	Bekijk & bestel
Nefit lucht/gasaansluitstuk brander	8024150 fabr.nr. 7098882	€22,95	Bestelartikel	Bekijk & bestel
Nefit inlaatpijp ventilator	8024390 fabr.nr. 73439	€33,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) EcomLine Classic HR 22 (8) alle Nefit (Bosch) beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit verdeelplaat	8023971 fabr.nr. 7098828	€27,95	Op voorraad	Bekijk & bestel
Nefit afdekkap ventilatiekast boven	8022755 fabr.nr. 7100250	€9,95	Op voorraad	Bekijk & bestel
Nefit deur t.b.v Ecomline classic	8029179 fabr.nr. 7736700901	€69,95	Bestelartikel	Bekijk & bestel
Nefit tekstplaat t.b.v. Ecomline Classic	8023979 fabr.nr. 8738900364	€13,95	Bestelartikel	Bekijk & bestel
Nefit verdeelplaat t.b.v. HR/C22 7098922	8024152 fabr.nr. 7098922	€21,95	Bestelartikel	Bekijk & bestel
Nefit beschermplaat gloeiplug	8044685 fabr.nr. 7100229	€21,95	Op voorraad	Bekijk & bestel
Nefit frame t.b.v. HR22/30	8023966 fabr.nr. 73029	€298,95	Bestelartikel	Bekijk & bestel
Nefit mantel	8020743 fabr.nr. 7098754	€299,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) EcomLine Classic HR 22 (14) alle Nefit (Bosch) bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit klem mantelsluiting set links / rechts (4 stuks)	8029544 fabr.nr. 7099834	€44,95	Op voorraad	Bekijk & bestel
Nefit muurbeugel t.b.v. HR algemeen oud nummer: 75038	8025020 fabr.nr. 7098364	€12,95	Op voorraad	Bekijk & bestel
Nefit moer t.b.v. Airclon oud nummer: 73460	8024600 fabr.nr. 7098824	€10,95	Op voorraad	Bekijk & bestel
Nefit dop sifon met pakking	8024045 fabr.nr. 7100842	€13,95	Op voorraad	Bekijk & bestel
Nefit klemveer set 5 stuks oud nummer: 73446S	8024461 fabr.nr. 7098988	€14,95	Op voorraad	Bekijk & bestel
Nefit klembeugel branderhuis/condensbak	8024590 fabr.nr. 7098848	€11,95	Bestelartikel	Bekijk & bestel
Nefit bevestigingsplaat gloeiplug oud nummer: 73017	8023930 fabr.nr. 7098852	€7,95	Bestelartikel	Bekijk & bestel
Nefit borgringset 5 stuks oud nummer: 73478S	8024649 fabr.nr. 7098946	€20,95	Bestelartikel	Bekijk & bestel
Nefit moer M6 10 stuks	8045190 fabr.nr. 73408S	€12,95	Bestelartikel	Bekijk & bestel
Nefit ophangbeugel ventilator oud nummer: 73016	8023920 fabr.nr. 7100834	€93,95	Bestelartikel	Bekijk & bestel
Nefit stelschroef M6 x 25 mm 10 stuks	8026580 fabr.nr. 79036S	€14,95	Bestelartikel	Bekijk & bestel
Nefit schroef set 10 stuks oud nummer: 73489S	8024656 fabr.nr. 7099280	€12,95	Bestelartikel	Bekijk & bestel
Nefit klemmoer t.b.v. gasregelblok oud nummer: 79023	8027347 fabr.nr. 7099346	€13,95	Bestelartikel	Bekijk & bestel
Nefit trillingsdemper 3 stuks	8027276 fabr.nr. 73502	€40,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22 (14)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Nefit kijkglaasje warmtewisselaar	8045230 fabr.nr. 7098575	€14,95	Op voorraad	Bekijk & bestel
Nefit manothermometer	8020425 fabr.nr. 7098311	€41,95	Op voorraad	Bekijk & bestel
Nefit centreerring set a 5 stuks	8024652 fabr.nr. 7098996	€13,95	Op voorraad	Bekijk & bestel
Nefit leidingdoorvoertule frame wit	8024490 fabr.nr. 73449	€15,95	Op voorraad	Bekijk & bestel
Nefit schepwartelmoer 5 stuks	8024661 fabr.nr. 7099224	€25,95	Op voorraad	Bekijk & bestel
Nefit draadeind M6 x 20 mm condensbak 10 stuks	8020770 fabr.nr. 79005S	€18,95	Bestelartikel	Bekijk & bestel
Nefit ophangring set 6 stuks oud nummer: 73473S	8024644 fabr.nr. 7098846	€17,95	Bestelartikel	Bekijk & bestel
Nefit brug kabelboom oud nummer: 73310	8024162 fabr.nr. 7099202	€14,95	Bestelartikel	Bekijk & bestel
Nefit dichtingsprofiel mantel oud nummer: 73454	8024540 fabr.nr. 7098752	€42,95	Bestelartikel	Bekijk & bestel
Nefit kabeldoorvoerrubbers (5x)	8020863 fabr.nr. 7098976	€29,95	Bestelartikel	Bekijk & bestel
Nefit leidingdoorvoertule frame blauw	8024470 fabr.nr. 73447	€8,95	Bestelartikel	Bekijk & bestel
Nefit leidingdoorvoertule frame rood	8024480 fabr.nr. 73448	€8,95	Bestelartikel	Bekijk & bestel
Nefit luchtrestrictiering	8024654 fabr.nr. 7098884	€13,95	Bestelartikel	Bekijk & bestel
Nefit steunring gastoevoerset 5 stuks oud nummer: 73479S	8024651 fabr.nr. 7098962	€21,95	Bestelartikel	Bekijk & bestel

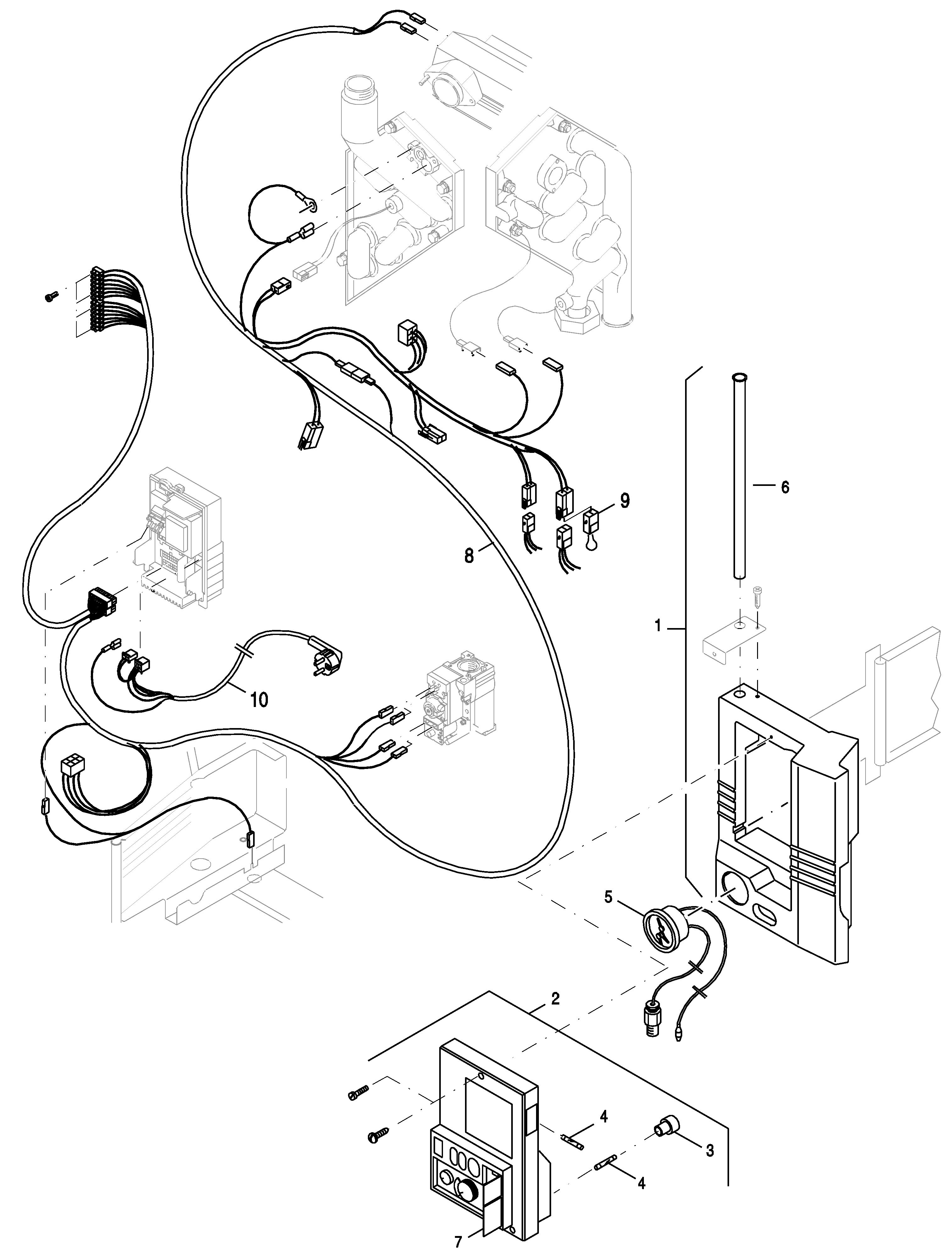

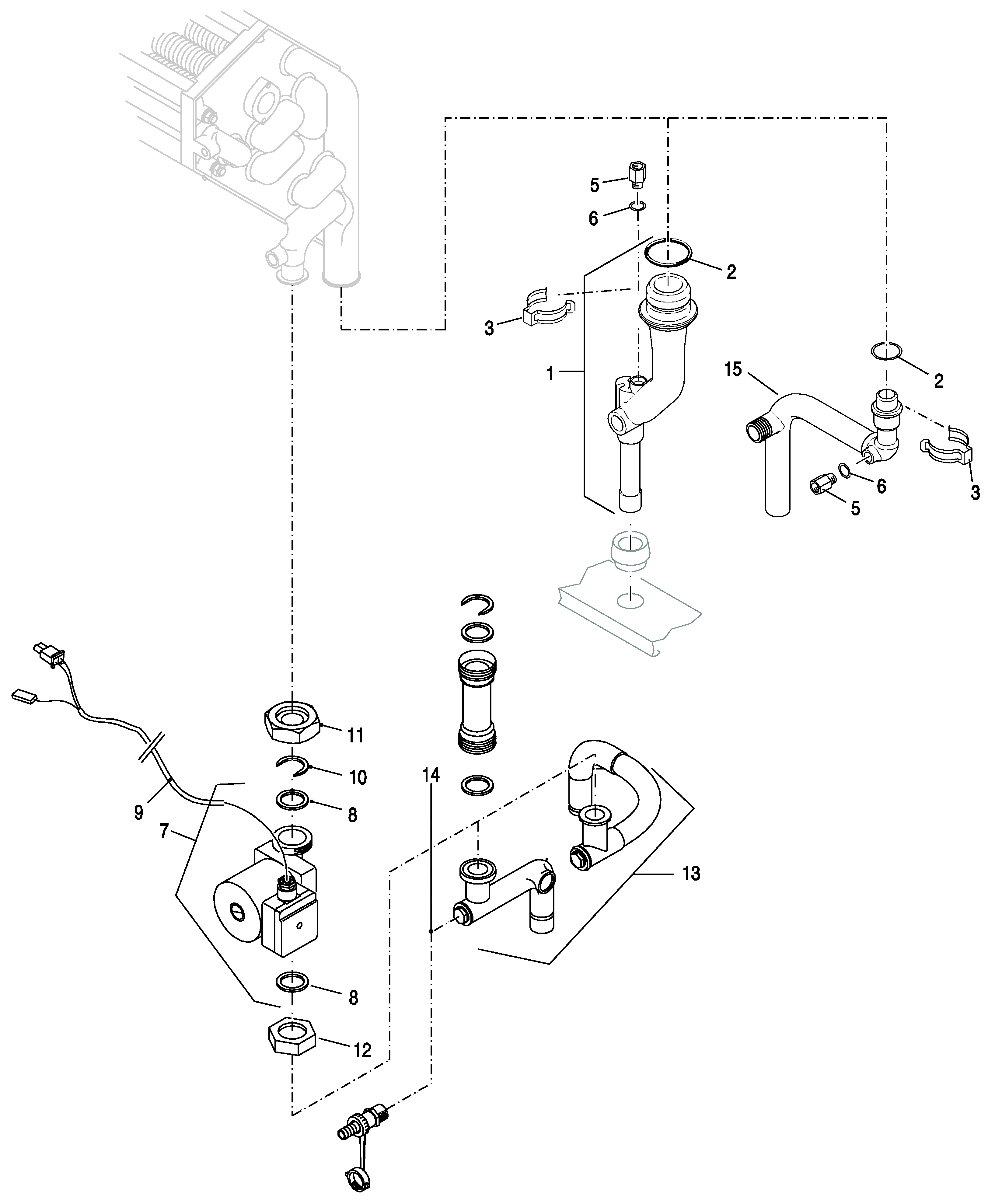

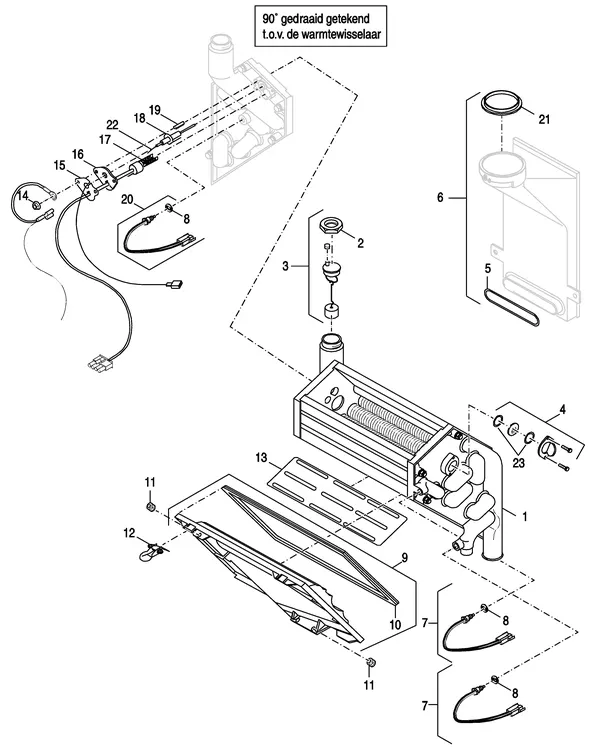

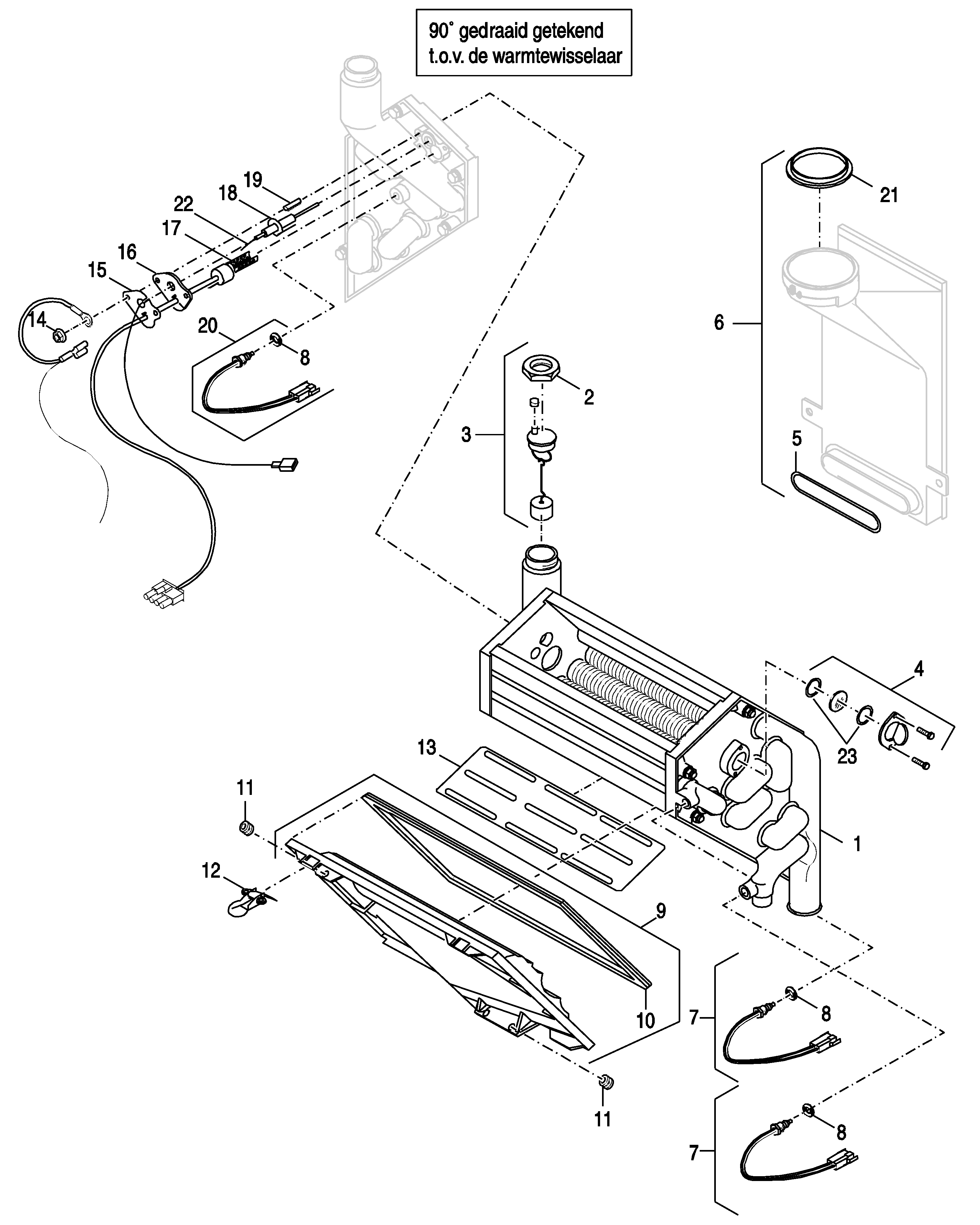

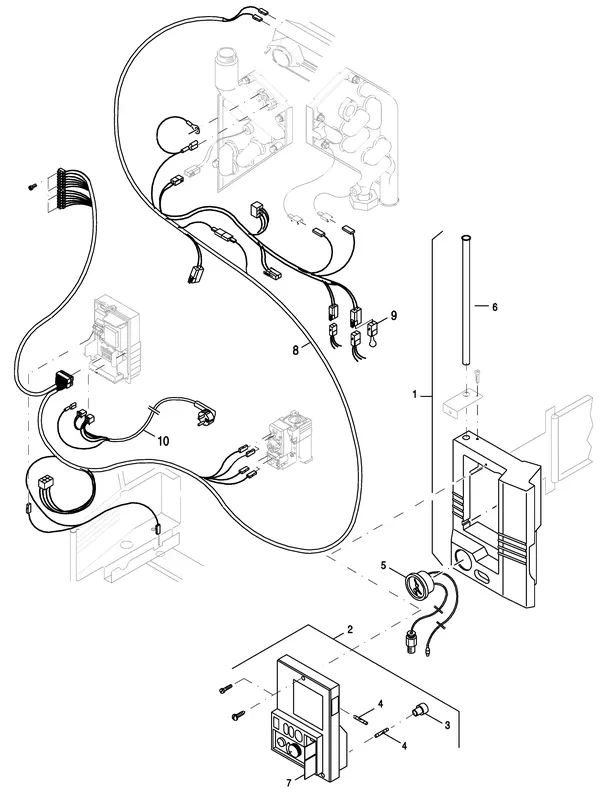

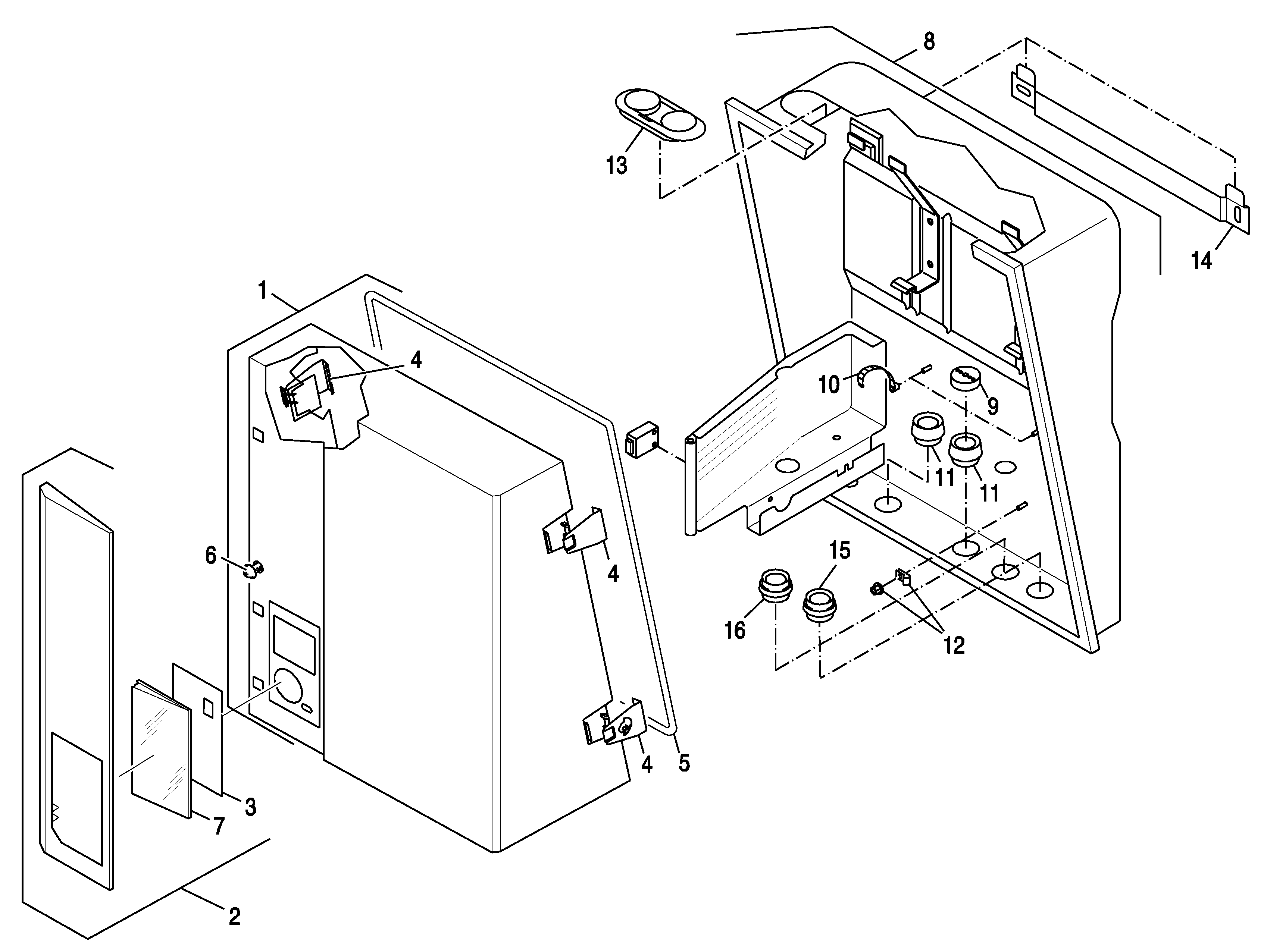

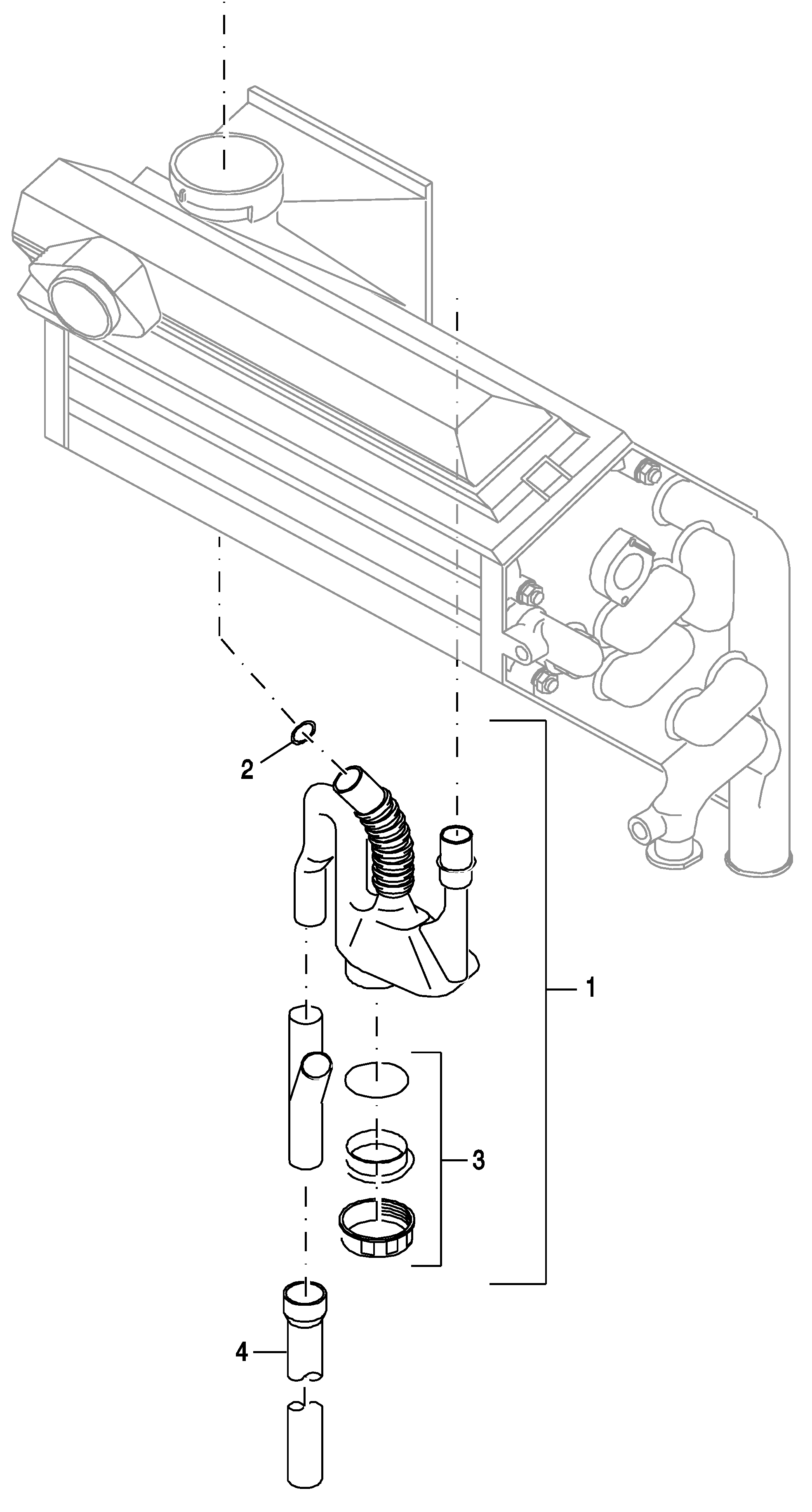

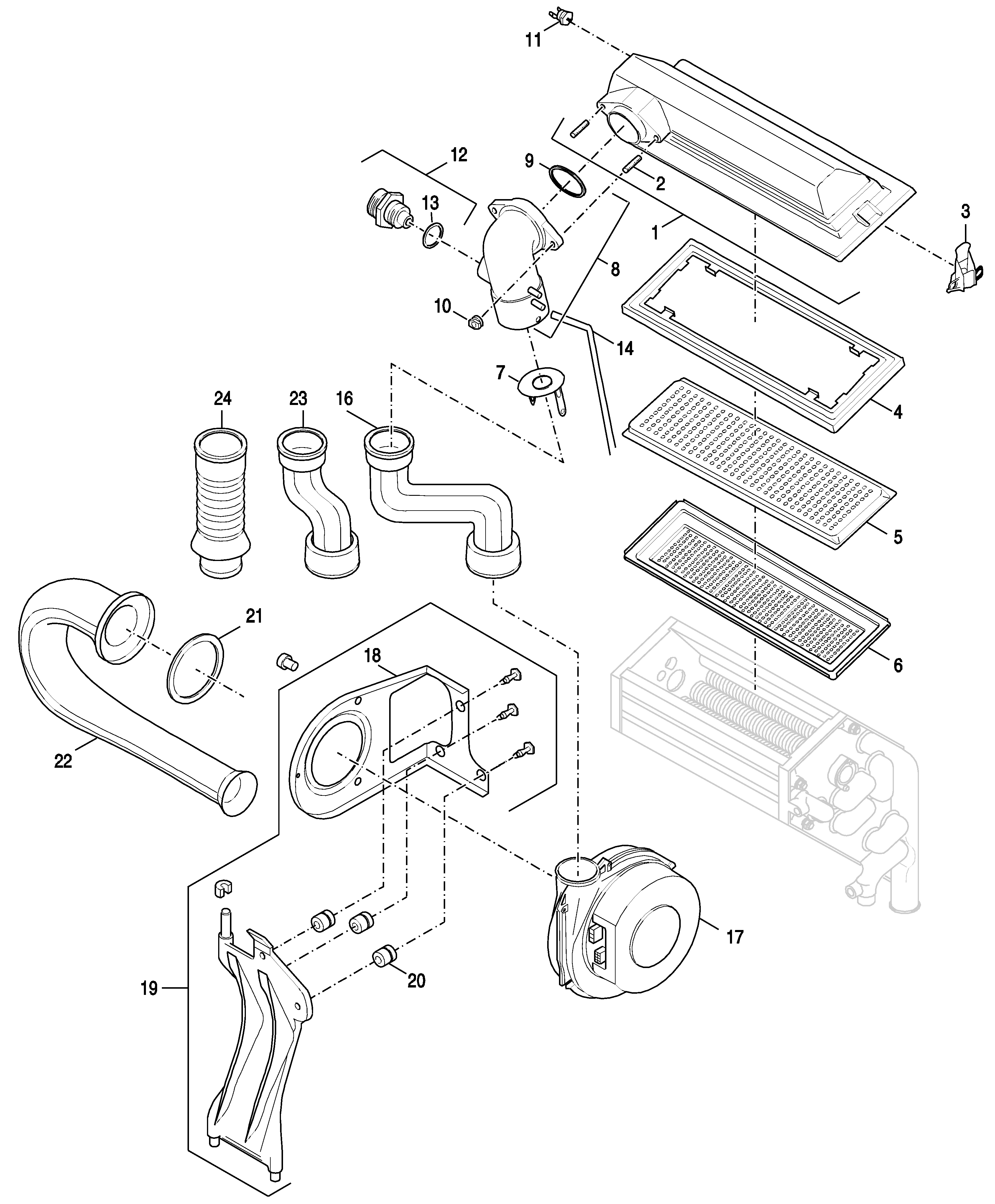

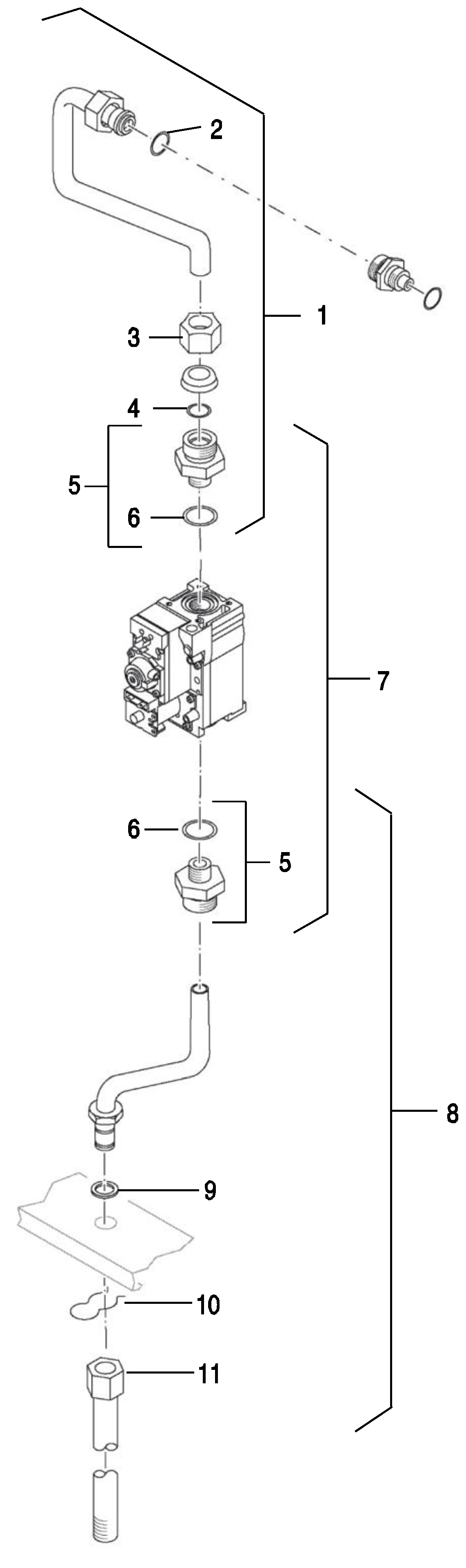

Tekeningen van de Nefit (Bosch) EcomLine Classic HR 22

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) EcomLine Classic HR 22? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
0C 283	Het cv-toestel bereidt zich voor op een branderstart. De ventilator en de pomp worden aangestuurd.	Ventilatoren
0L 284	Ontstekingsfase	Ontsteking en ionisatie
0L 284	Het gasregelblok wordt aangestuurd.	Gasblokken en gasregeling
0Y 276	De aanvoertemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 277	De safetytemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers
0Y 285	De retourtemperatuursensor heeft een temperatuur gemeten die hoger is dan 95°C.	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Nefit (Bosch) EcomLine Classic HR 22?

In de catalogus staan 93 originele onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22, waaronder ventilatoren, sensoren en voelers, pompen, warmtewisselaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) EcomLine Classic HR 22?

De ventilatoren voor dit model kosten €556,70 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22 op voorraad?

48 van de 93 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) EcomLine Classic HR 22?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) EcomLine Classic HR 22. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 93 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) EcomLine Classic HR 22, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22?

De onderdelen voor de Nefit (Bosch) EcomLine Classic HR 22 lopen van €4,90 tot €1.607,36 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
