AWB MagnaGeo 17 T HPS 170-2 onderdelen

In het kort

Instalpunt levert 46 originele onderdelen voor de AWB MagnaGeo 17 T HPS 170-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct of haal af in Alblasserdam.

46Onderdelen
1Op voorraad
€7,84Vanaf
16Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (warmtepomp)? Hieronder staan alle 46 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers 3
Druksensoren 1
Warmtewisselaars 3
Printplaten en besturing 1
Expansievaten 1
Expansieventielen 1
Compressoren 1
Filters 1
Kleppen en ventielen 3
Elektrische onderdelen 4
Kabels en kabelbomen 2
Pakkingen en afdichtingen 4
Leidingen, buizen en slangen 8
Beplating en panelen 6
Isolatie 1
Bevestigingsmateriaal 3
Overige onderdelen 3

Sensoren en voelers voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB hogedruk sensor	8070436 fabr.nr. 0020074100	€208,95	Bestelartikel	Bekijk & bestel
AWB lagedruk sensor	8070434 fabr.nr. 0020074102	€208,95	Bestelartikel	Bekijk & bestel
AWB sensor, temperatuur	8079983 fabr.nr. 0020074051	€68,95	Bestelartikel	Bekijk & bestel

Druksensoren voor de AWB MagnaGeo 17 T HPS 170-2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB waterdruksensor	8077371 fabr.nr. 0020079644	€29,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB condensor 17 kw	8070606 fabr.nr. 0020074087	€4.238,95	Bestelartikel	Bekijk & bestel
AWB verdamper 17 kw	8070609 fabr.nr. 0020074092	€4.713,95	Bestelartikel	Bekijk & bestel
AWB warmtewisselaar 14-17 kw	8070437 fabr.nr. 0020074103	€209,95	Bestelartikel	Bekijk & bestel

Printplaten en besturing voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB printplaten en besturing →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB print, aanloopstroom begrenser, 400V	8070525 fabr.nr. 0020074035	€370,95	Bestelartikel	Bekijk & bestel

Expansievaten voor de AWB MagnaGeo 17 T HPS 170-2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB expansievat	8070401 fabr.nr. 0020074038	€173,95	Bestelartikel	Bekijk & bestel

Expansieventielen voor de AWB MagnaGeo 17 T HPS 170-2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB expansieventiel 17 kw	8070460 fabr.nr. 0020074096	€237,95	Bestelartikel	Bekijk & bestel

Compressoren voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB compressoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB compressor scroll 17 kw	8070612 fabr.nr. 0020074082	€6.562,95	Bestelartikel	Bekijk & bestel

Filters voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB filters →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB filter-droger 14-17 kw	8070297 fabr.nr. 0020074098	€85,95	Bestelartikel	Bekijk & bestel

Kleppen en ventielen voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB aftapkraan 1/2	8079709 fabr.nr. 0020040406	€17,95	Bestelartikel	Bekijk & bestel
AWB veiligheidsklep	8079844 fabr.nr. 0020074057	€37,95	Bestelartikel	Bekijk & bestel
AWB ventiel, schrader	8079738 fabr.nr. 0020074110	€19,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (4) alle AWB elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB hogedruk schakelaar	8070322 fabr.nr. 0020074099	€96,95	Bestelartikel	Bekijk & bestel
AWB lagedruk schakelaar	8070319 fabr.nr. 0020074101	€96,95	Bestelartikel	Bekijk & bestel
AWB relais, a12 zh30	8070356 fabr.nr. 0020074111	€119,95	Bestelartikel	Bekijk & bestel
AWB relais, tripus	8079997 fabr.nr. 0020072030	€72,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de AWB MagnaGeo 17 T HPS 170-2 (2) alle AWB kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB kabelboom, compressor 14-17 kw	8079942 fabr.nr. 0020074106	€53,95	Bestelartikel	Bekijk & bestel
AWB kabelboom, user interface	8079864 fabr.nr. 0020074033	€38,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de AWB MagnaGeo 17 T HPS 170-2 (4) alle AWB pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB pakking 1 1/2 5 stuks	8070338 fabr.nr. 0020074115	€104,95	Bestelartikel	Bekijk & bestel
AWB pakking 1. 1/4" 5 stuks	8070299 fabr.nr. 0020072051	€86,95	Bestelartikel	Bekijk & bestel
AWB pakkingring 1 1/2 4 stuks	8079659 fabr.nr. 0020074053	€14,95	Bestelartikel	Bekijk & bestel
AWB pakkingring 1 1/4 3 stuks	8079488 fabr.nr. 0020074065	€12,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de AWB MagnaGeo 17 T HPS 170-2 (8) alle AWB leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB bocht, 90° 2 stuks	8070316 fabr.nr. 0020072057	€95,95	Bestelartikel	Bekijk & bestel
AWB bocht, 90°, bron circuit	8070360 fabr.nr. 0020074121	€122,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070394 fabr.nr. 0020072046	€171,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070407 fabr.nr. 0020072047	€183,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070371 fabr.nr. 0020072050	€131,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070444 fabr.nr. 0020072055	€214,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070464 fabr.nr. 0020072059	€242,95	Bestelartikel	Bekijk & bestel
AWB leiding	8070388 fabr.nr. 0020081333	€165,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de AWB MagnaGeo 17 T HPS 170-2 (6) alle AWB beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB behuizing elektraspiraal	8070568 fabr.nr. 0020074049	€664,95	Bestelartikel	Bekijk & bestel
AWB bovenpaneel	8070427 fabr.nr. 0020074040	€201,95	Bestelartikel	Bekijk & bestel
AWB logo-plaatje awb	8079705 fabr.nr. 0020074052	€17,95	Bestelartikel	Bekijk & bestel
AWB paneel links	8070488 fabr.nr. 0020074032	€292,95	Bestelartikel	Bekijk & bestel
AWB paneel rechts	8070487 fabr.nr. 0020074039	€289,95	Bestelartikel	Bekijk & bestel
AWB voorpaneel	8070533 fabr.nr. 0020074031	€446,95	Bestelartikel	Bekijk & bestel

Isolatie voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB isolatie kompressor 14-17kw	8070502 fabr.nr. 0020074108	€334,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB schroef 4,8 x 10 mm 10 stuks	8077370 fabr.nr. 0020014188	€8,95	Bestelartikel	Bekijk & bestel
AWB bevestigingsset ommantel. 10 stuks	8079771 fabr.nr. 0020074056	€21,95	Bestelartikel	Bekijk & bestel
AWB ring handgreep 2 stuks	8070490 fabr.nr. 0020074050	€298,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (3)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
AWB condensopvangschaal	8079962 fabr.nr. 0020081323	€55,95	Bestelartikel	Bekijk & bestel
AWB elektraspiraal	8070426 fabr.nr. 0020074112	€201,95	Bestelartikel	Bekijk & bestel
AWB user interface	8070484 fabr.nr. 0020060883	€269,95	Bestelartikel	Bekijk & bestel

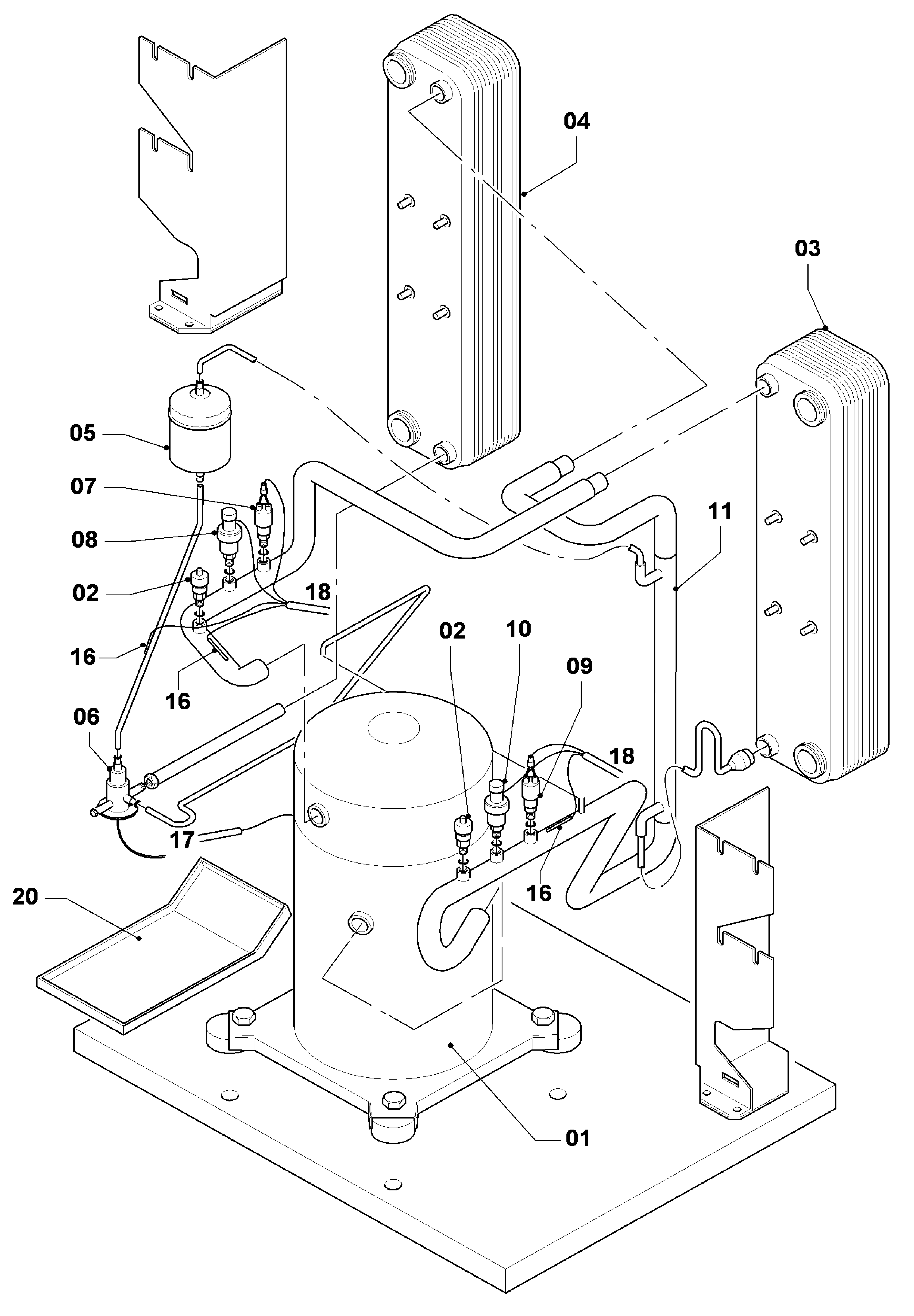

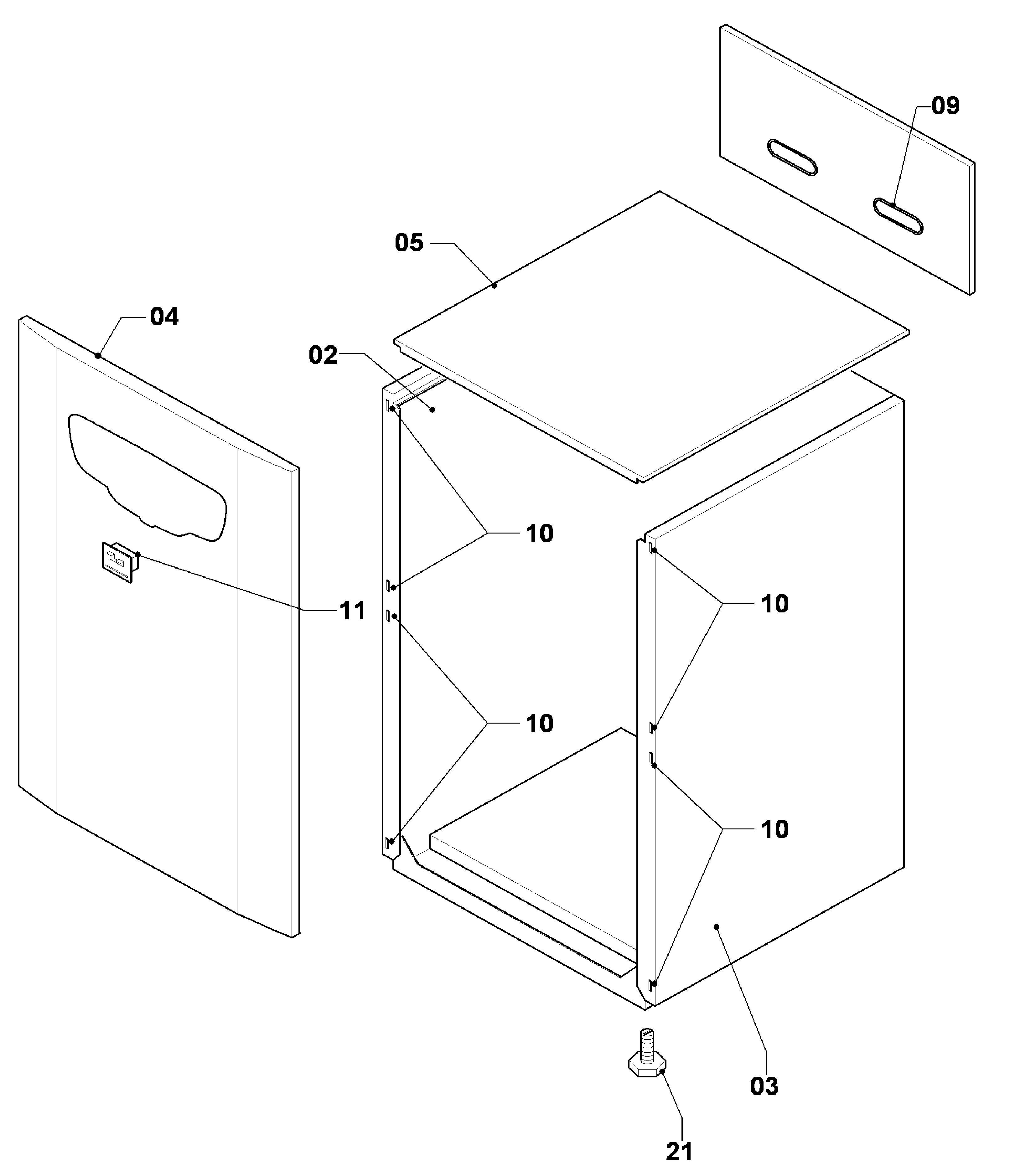

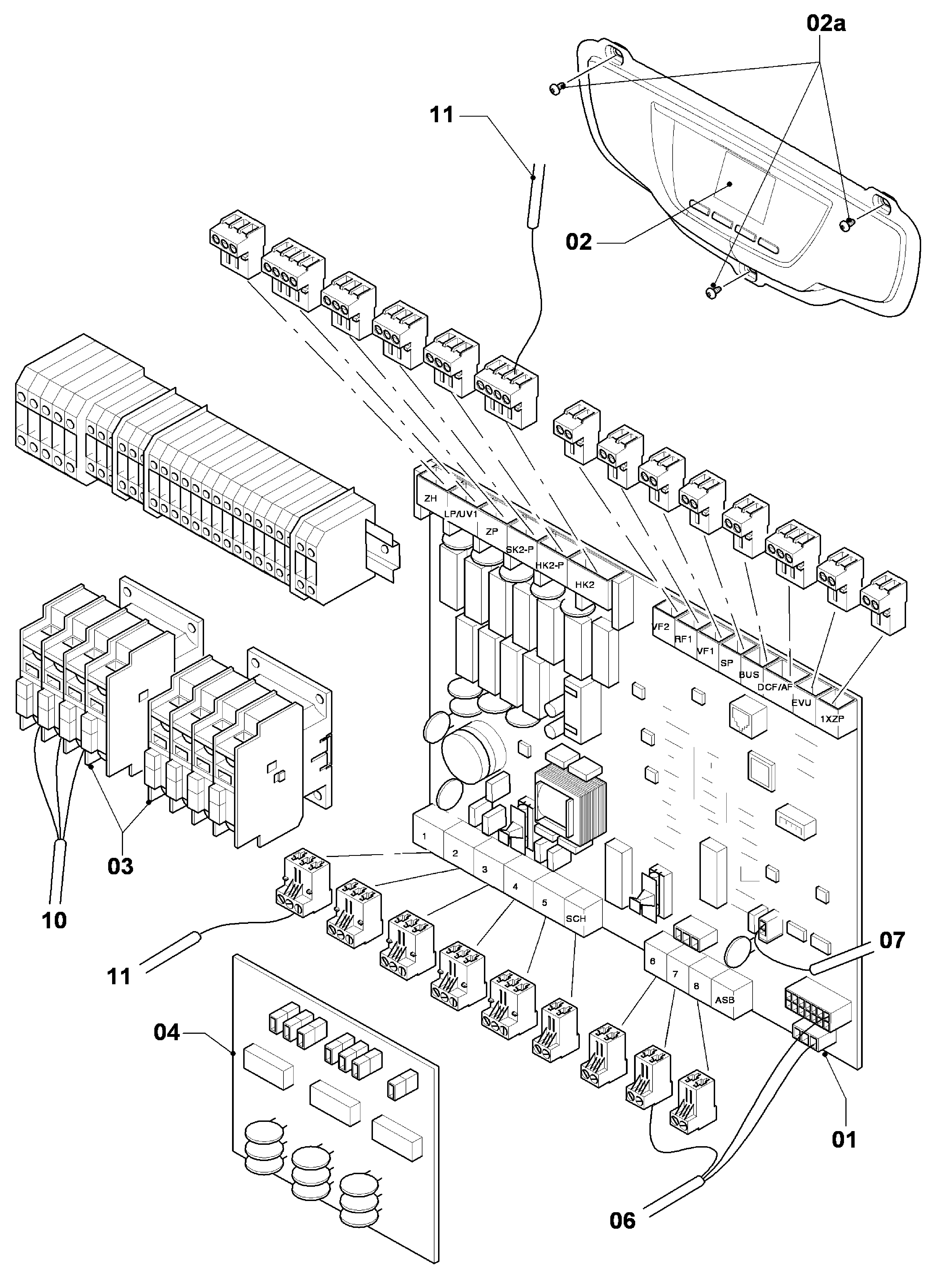

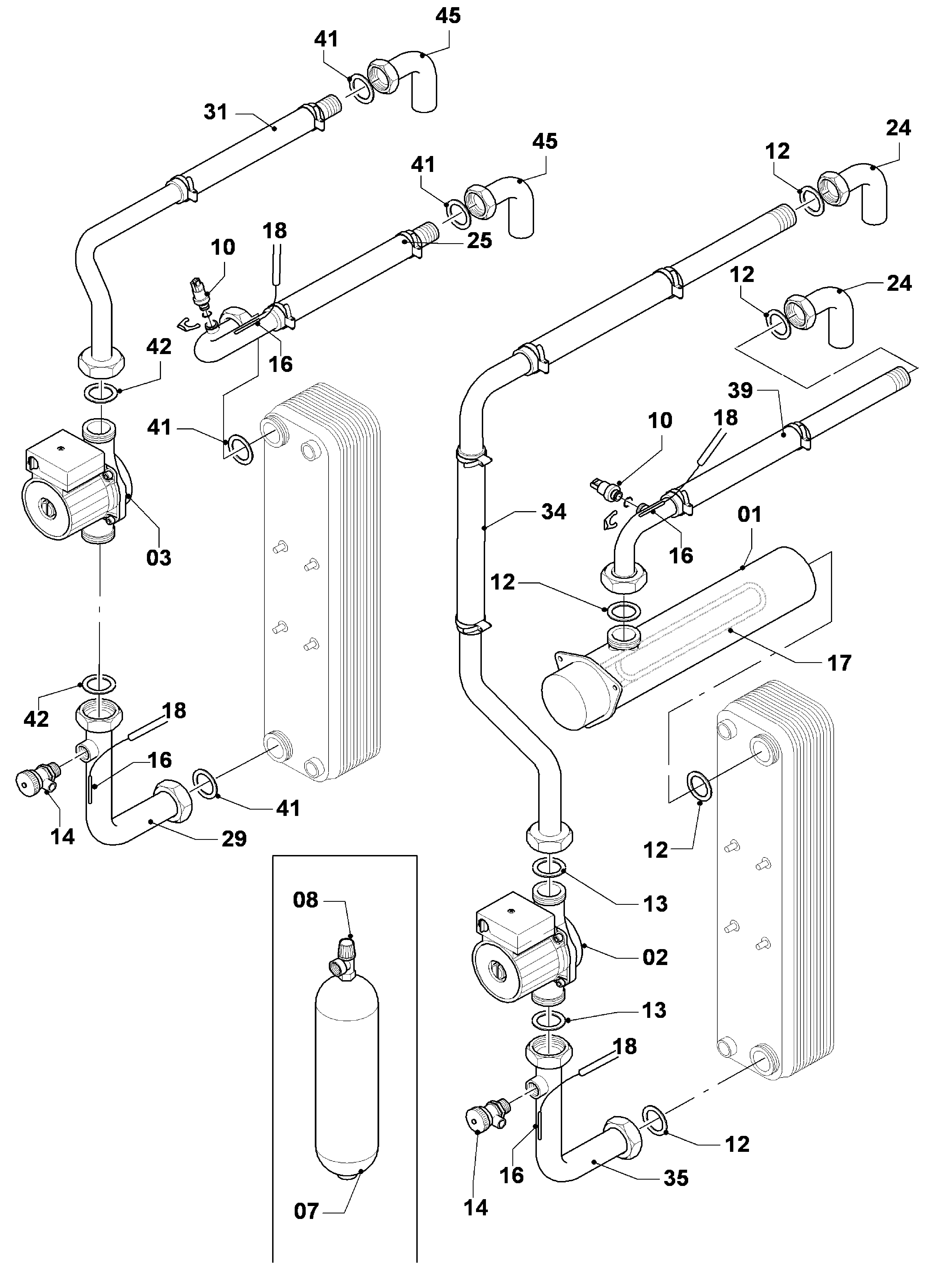

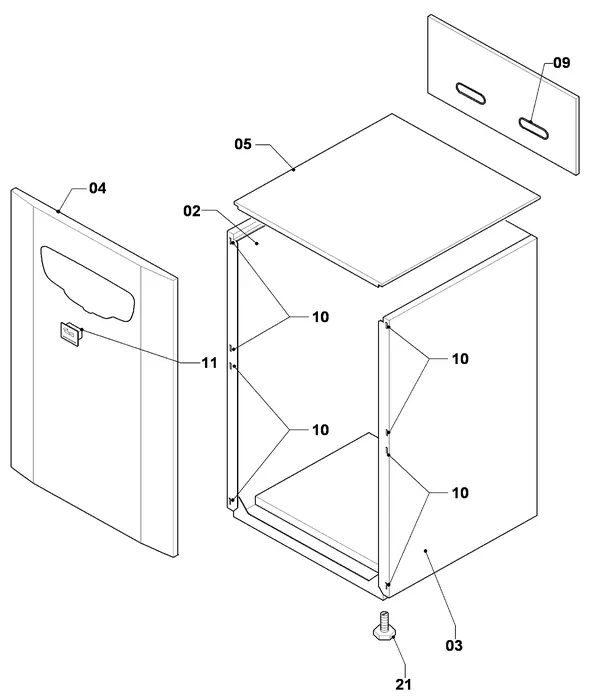

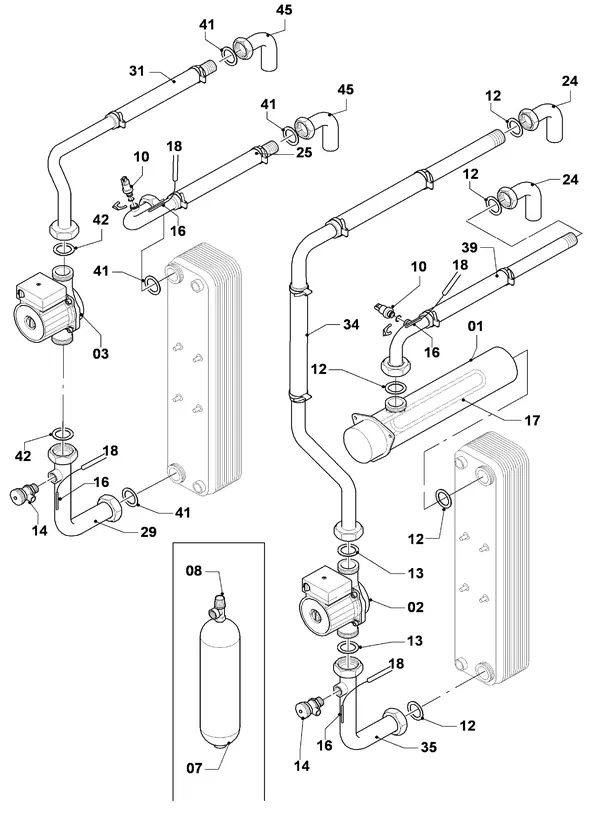

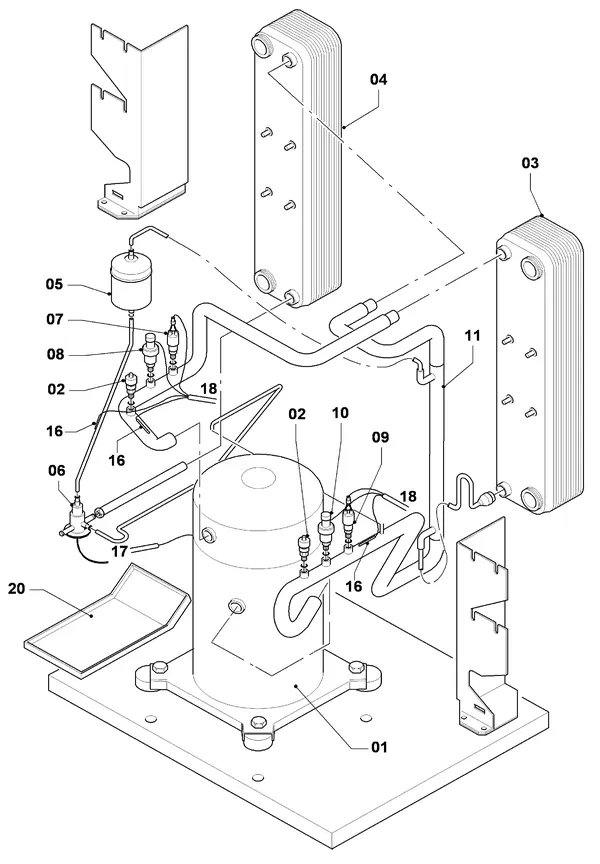

Tekeningen van de AWB MagnaGeo 17 T HPS 170-2

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je AWB MagnaGeo 17 T HPS 170-2? Dit onderdeeltype hoort erbij

Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	Wat is er aan de hand	Onderdeeltype
3.1	Aanvoer NTC kortgesloten.	Sensoren en voelers
3.2	Retour NTC kortgesloten.	Sensoren en voelers
3.6	Aanvoer NTC open circuit.	Sensoren en voelers
3.7	Retour NTC open circuit.	Sensoren en voelers
4	CV temperatuursensor NTC defect	Sensoren en voelers
5	TAP temperatuursensor NTC defect	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere AWB warmtepomp-modellen

← Alle AWB onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de AWB MagnaGeo 17 T HPS 170-2?

In de catalogus staan 46 originele onderdelen voor de AWB MagnaGeo 17 T HPS 170-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de AWB MagnaGeo 17 T HPS 170-2?

De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 op voorraad?

1 van de 46 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 17 T HPS 170-2?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 17 T HPS 170-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele AWB-onderdelen?

Ja. Alle 46 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 17 T HPS 170-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de AWB MagnaGeo 17 T HPS 170-2?

De onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 lopen van €7,84 tot €9.114,93 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
