AWB MagnaGeo 10 BPT HPS 103-2 onderdelen
In het kort
Instalpunt levert 65 originele onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct of haal af in Alblasserdam.
- 65Onderdelen
- 1Op voorraad
- €7,84Vanaf
- 18Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2 (warmtepomp)? Hieronder staan alle 65 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensoren en voelers 3
- Druksensoren 1
- Warmtewisselaars 4
- Printplaten en besturing 1
- Driewegkleppen en hydrobloks 1
- Expansievaten 1
- Expansieventielen 1
- Compressoren 1
- Filters 1
- Kleppen en ventielen 3
- Motoren 2
- Elektrische onderdelen 4
- Kabels en kabelbomen 3
- Pakkingen en afdichtingen 5
- Leidingen, buizen en slangen 17
- Beplating en panelen 8
- Isolatie 2
- Bevestigingsmateriaal 4
- Overige onderdelen 3
Sensoren en voelers voor de AWB MagnaGeo 10 BPT HPS 103-2 (3) alle AWB sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB hogedruk sensor | 8070436 fabr.nr. 0020074100 | €208,95 | Bestelartikel | Bekijk & bestel |
| AWB lagedruk sensor | 8070434 fabr.nr. 0020074102 | €208,95 | Bestelartikel | Bekijk & bestel |
| AWB sensor, temperatuur | 8079983 fabr.nr. 0020074051 | €68,95 | Bestelartikel | Bekijk & bestel |
Druksensoren voor de AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB waterdruksensor | 8077371 fabr.nr. 0020079644 | €29,95 | Op voorraad | Bekijk & bestel |
Warmtewisselaars voor de AWB MagnaGeo 10 BPT HPS 103-2 (4) alle AWB warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB condensor 10 kw | 8070599 fabr.nr. 0020074085 | €2.797,95 | Bestelartikel | Bekijk & bestel |
| AWB verdamper 10 kw | 8070601 fabr.nr. 0020074090 | €3.362,95 | Bestelartikel | Bekijk & bestel |
| AWB warmtewisselaar 6-10 kw | 8070446 fabr.nr. 0020074109 | €219,95 | Bestelartikel | Bekijk & bestel |
| AWB wisselaar, set | 8070521 fabr.nr. 0020081338 | €368,95 | Bestelartikel | Bekijk & bestel |
Printplaten en besturing voor de AWB MagnaGeo 10 BPT HPS 103-2 (1) alle AWB printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB print, aanloopstroom begrenser, 400V | 8070525 fabr.nr. 0020074035 | €370,95 | Bestelartikel | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de AWB MagnaGeo 10 BPT HPS 103-2 (1) alle AWB driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB driewegklep | 8070451 fabr.nr. 0020074036 | €233,95 | Bestelartikel | Bekijk & bestel |
Expansievaten voor de AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB expansievat | 8070401 fabr.nr. 0020074038 | €173,95 | Bestelartikel | Bekijk & bestel |
Expansieventielen voor de AWB MagnaGeo 10 BPT HPS 103-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB expansieventiel 10-14 kw | 8070461 fabr.nr. 0020074095 | €237,95 | Bestelartikel | Bekijk & bestel |
Compressoren voor de AWB MagnaGeo 10 BPT HPS 103-2 (1) alle AWB compressoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB compressor scroll 10 kw | 8070608 fabr.nr. 0020074080 | €4.694,95 | Bestelartikel | Bekijk & bestel |
Filters voor de AWB MagnaGeo 10 BPT HPS 103-2 (1) alle AWB filters →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB filter-droger 6-10 kw | 8079988 fabr.nr. 0020074097 | €68,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de AWB MagnaGeo 10 BPT HPS 103-2 (3) alle AWB kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB aftapkraan 1/2 | 8079709 fabr.nr. 0020040406 | €17,95 | Bestelartikel | Bekijk & bestel |
| AWB veiligheidsklep | 8079844 fabr.nr. 0020074057 | €37,95 | Bestelartikel | Bekijk & bestel |
| AWB ventiel, schrader | 8079738 fabr.nr. 0020074110 | €19,95 | Bestelartikel | Bekijk & bestel |
Motoren voor de AWB MagnaGeo 10 BPT HPS 103-2 (2)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB motor driewegklep | 8070409 fabr.nr. 0020074037 | €185,95 | Bestelartikel | Bekijk & bestel |
| AWB motor driewegklep koeling | 8070493 fabr.nr. 0020081340 | €309,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2 (4) alle AWB elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB hogedruk schakelaar | 8070322 fabr.nr. 0020074099 | €96,95 | Bestelartikel | Bekijk & bestel |
| AWB lagedruk schakelaar | 8070319 fabr.nr. 0020074101 | €96,95 | Bestelartikel | Bekijk & bestel |
| AWB relais, a12 zh30 | 8070356 fabr.nr. 0020074111 | €119,95 | Bestelartikel | Bekijk & bestel |
| AWB relais, tripus | 8079997 fabr.nr. 0020072030 | €72,95 | Bestelartikel | Bekijk & bestel |
Kabels en kabelbomen voor de AWB MagnaGeo 10 BPT HPS 103-2 (3) alle AWB kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB kabelboom, driewegklep koeling | 8079924 fabr.nr. 0020081324 | €49,95 | Bestelartikel | Bekijk & bestel |
| AWB kabelboom, compressor 6-10 kw | 8079937 fabr.nr. 0020074104 | €51,95 | Bestelartikel | Bekijk & bestel |
| AWB kabelboom, user interface | 8079864 fabr.nr. 0020074033 | €38,95 | Bestelartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de AWB MagnaGeo 10 BPT HPS 103-2 (5) alle AWB pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB pakking 1 1/2 5 stuks | 8070338 fabr.nr. 0020074115 | €104,95 | Bestelartikel | Bekijk & bestel |
| AWB pakking 1. 1/4" 5 stuks | 8070299 fabr.nr. 0020072051 | €86,95 | Bestelartikel | Bekijk & bestel |
| AWB pakkingring 1 1/2 4 stuks | 8079659 fabr.nr. 0020074053 | €14,95 | Bestelartikel | Bekijk & bestel |
| AWB pakkingring 1 1/4 3 stuks | 8079488 fabr.nr. 0020074065 | €12,95 | Bestelartikel | Bekijk & bestel |
| AWB pakkingring 10 stuks | 8079231 fabr.nr. 0020014193 | €8,95 | Bestelartikel | Bekijk & bestel |
Leidingen, buizen en slangen voor de AWB MagnaGeo 10 BPT HPS 103-2 (17) alle AWB leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB bocht, 90° 2 stuks | 8070316 fabr.nr. 0020072057 | €95,95 | Bestelartikel | Bekijk & bestel |
| AWB bocht, 90°, bron circuit | 8070360 fabr.nr. 0020074121 | €122,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8079953 fabr.nr. 0020072052 | €55,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070410 fabr.nr. 0020072053 | €187,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070444 fabr.nr. 0020072055 | €214,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070352 fabr.nr. 0020072056 | €116,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070365 fabr.nr. 0020072058 | €124,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070469 fabr.nr. 0020074029 | €255,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070441 fabr.nr. 0020081321 | €210,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070381 fabr.nr. 0020081328 | €160,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070395 fabr.nr. 0020081329 | €172,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8079881 fabr.nr. 0020081330 | €41,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8079993 fabr.nr. 0020081331 | €70,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070348 fabr.nr. 0020081334 | €113,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8079783 fabr.nr. 0020081335 | €24,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070405 fabr.nr. 0020081336 | €179,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8079727 fabr.nr. 0020081337 | €18,95 | Bestelartikel | Bekijk & bestel |
Beplating en panelen voor de AWB MagnaGeo 10 BPT HPS 103-2 (8) alle AWB beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB behuizing elektraspiraal | 8070568 fabr.nr. 0020074049 | €664,95 | Bestelartikel | Bekijk & bestel |
| AWB bovenpaneel | 8070379 fabr.nr. 0020074045 | €155,95 | Bestelartikel | Bekijk & bestel |
| AWB bovenpaneel achter | 8070344 fabr.nr. 0020074046 | €107,95 | Bestelartikel | Bekijk & bestel |
| AWB logo-plaatje awb | 8079705 fabr.nr. 0020074052 | €17,95 | Bestelartikel | Bekijk & bestel |
| AWB paneel links | 8070531 fabr.nr. 0020074043 | €440,95 | Bestelartikel | Bekijk & bestel |
| AWB paneel rechts | 8070530 fabr.nr. 0020074042 | €440,95 | Bestelartikel | Bekijk & bestel |
| AWB voorpaneel boven | 8070537 fabr.nr. 0020074044 | €447,95 | Bestelartikel | Bekijk & bestel |
| AWB voorpaneel onder | 8070522 fabr.nr. 0020074048 | €373,95 | Bestelartikel | Bekijk & bestel |
Isolatie voor de AWB MagnaGeo 10 BPT HPS 103-2 (2) alle AWB isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB isolatie kompressor 6-10kw | 8070489 fabr.nr. 0020074107 | €292,95 | Bestelartikel | Bekijk & bestel |
| AWB isolatie, warmtewisselaar, | 8070341 fabr.nr. 0020081339 | €106,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de AWB MagnaGeo 10 BPT HPS 103-2 (4) alle AWB bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB schroef 4,8 x 10 mm 10 stuks | 8077370 fabr.nr. 0020014188 | €8,95 | Bestelartikel | Bekijk & bestel |
| AWB bevestigingsset ommantel. 10 stuks | 8079771 fabr.nr. 0020074056 | €21,95 | Bestelartikel | Bekijk & bestel |
| AWB ring handgreep 2 stuks | 8070490 fabr.nr. 0020074050 | €298,95 | Bestelartikel | Bekijk & bestel |
| AWB schroefverbinding | 8079941 fabr.nr. 0020074054 | €52,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2 (3)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB condensopvangschaal | 8079962 fabr.nr. 0020081323 | €55,95 | Bestelartikel | Bekijk & bestel |
| AWB elektraspiraal | 8070426 fabr.nr. 0020074112 | €201,95 | Bestelartikel | Bekijk & bestel |
| AWB user interface | 8070484 fabr.nr. 0020060883 | €269,95 | Bestelartikel | Bekijk & bestel |

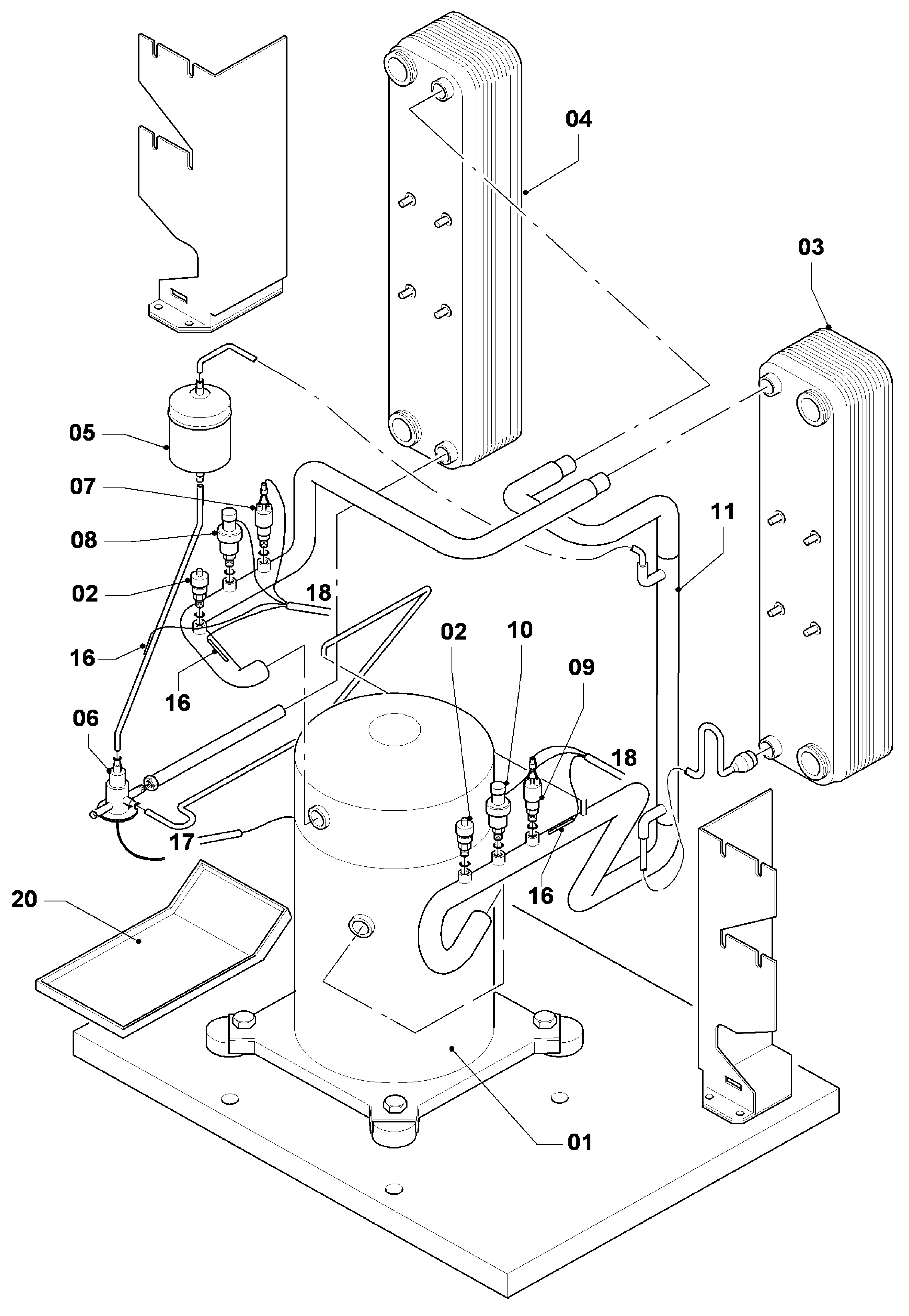

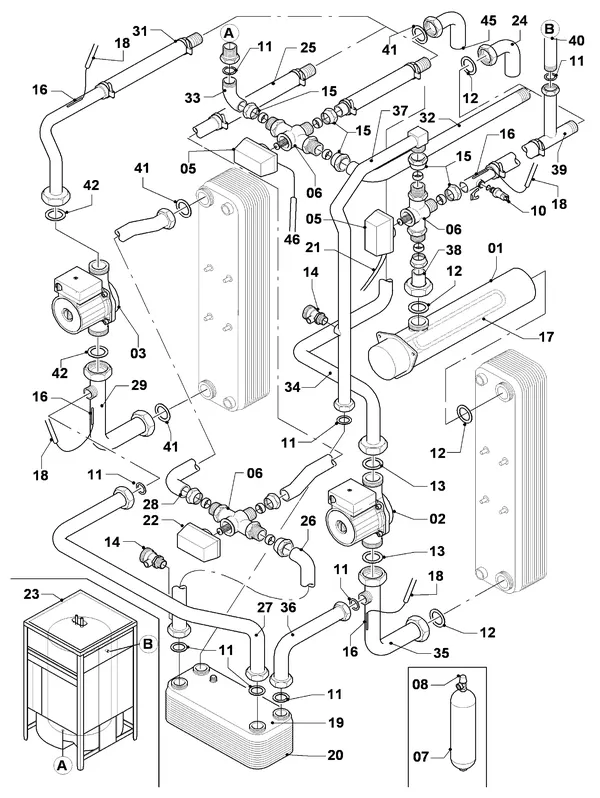

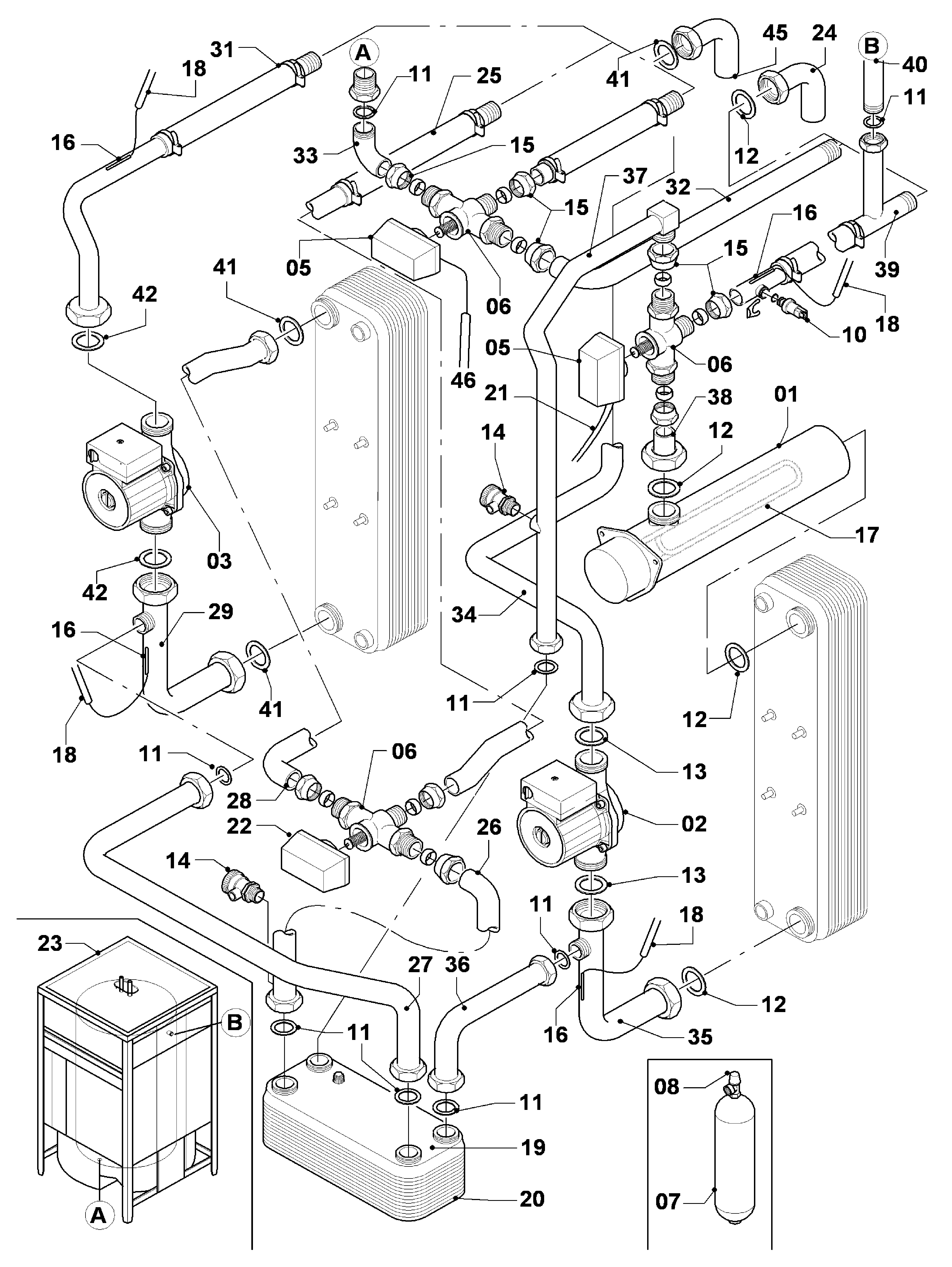

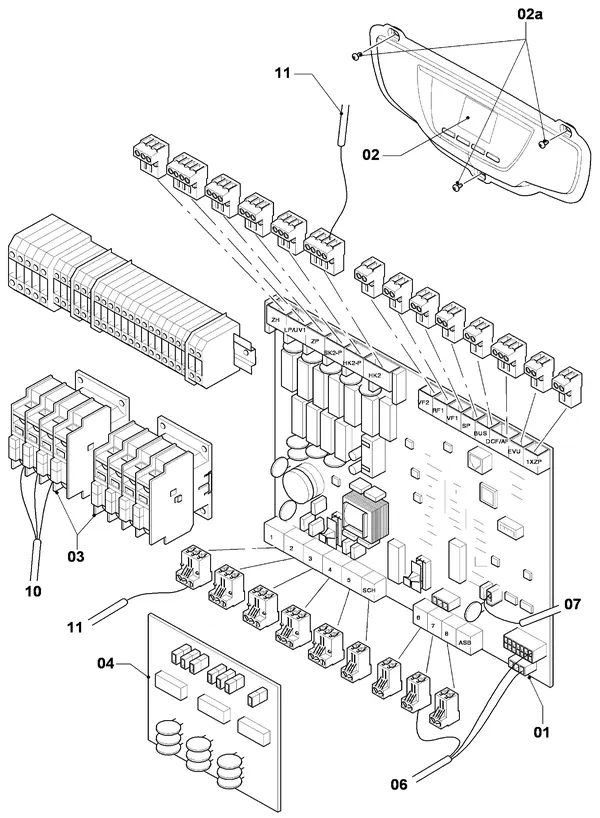

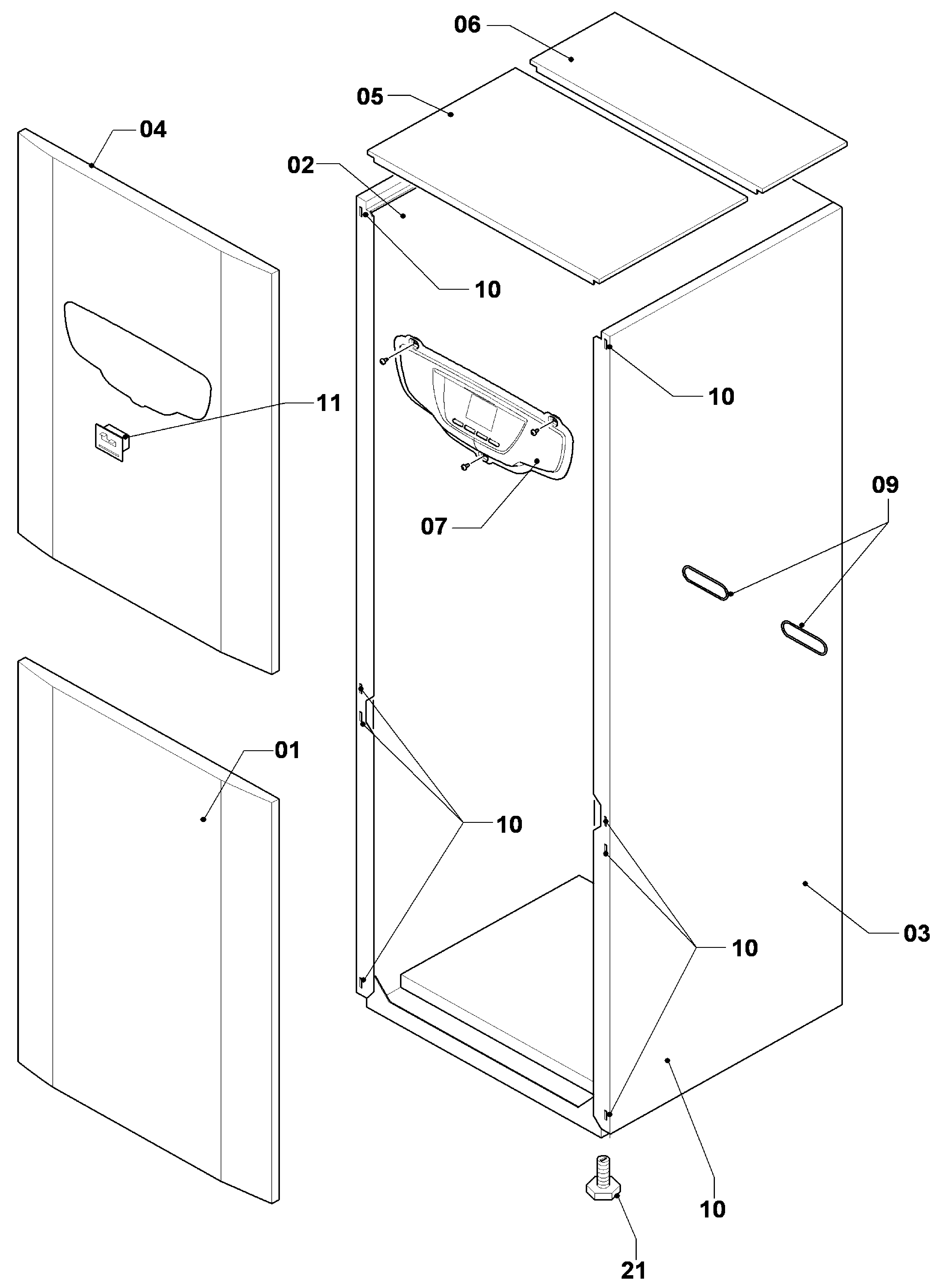

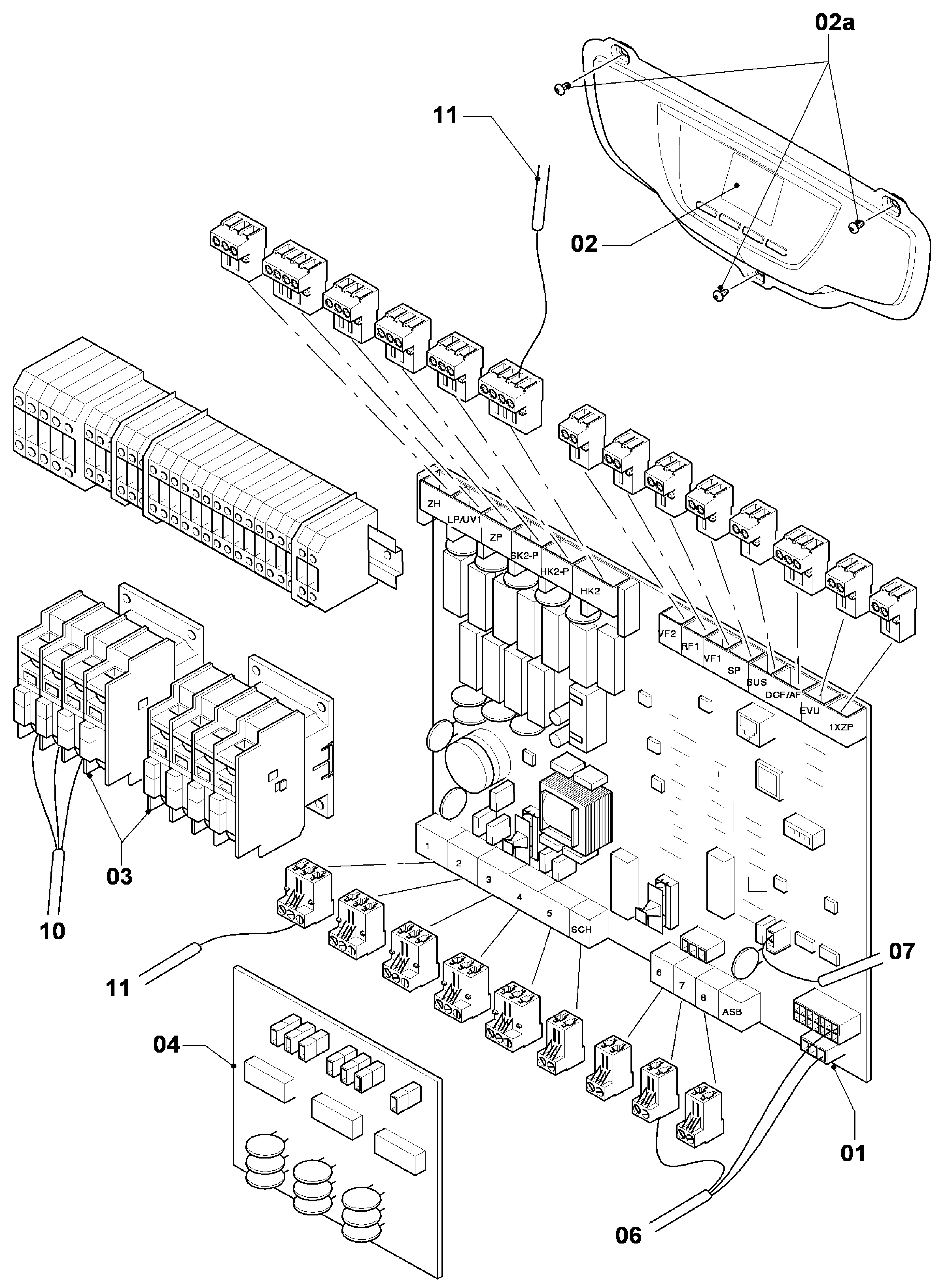

Tekeningen van de AWB MagnaGeo 10 BPT HPS 103-2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je AWB MagnaGeo 10 BPT HPS 103-2? Dit onderdeeltype hoort erbij
Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 3.1 | Aanvoer NTC kortgesloten. | Sensoren en voelers |
| 3.2 | Retour NTC kortgesloten. | Sensoren en voelers |
| 3.6 | Aanvoer NTC open circuit. | Sensoren en voelers |
| 3.7 | Retour NTC open circuit. | Sensoren en voelers |
| 4 | CV temperatuursensor NTC defect | Sensoren en voelers |
| 5 | TAP temperatuursensor NTC defect | Sensoren en voelers |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere AWB warmtepomp-modellen
- AWB GeniaAir 5/2 69
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid regelaars 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Veelgestelde vragen
Welke onderdelen zijn er voor de AWB MagnaGeo 10 BPT HPS 103-2?
In de catalogus staan 65 originele onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de AWB MagnaGeo 10 BPT HPS 103-2?
De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2 op voorraad?
1 van de 65 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 10 BPT HPS 103-2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 10 BPT HPS 103-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele AWB-onderdelen?
Ja. Alle 65 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2?
De onderdelen voor de AWB MagnaGeo 10 BPT HPS 103-2 lopen van €7,84 tot €6.519,63 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
