Atag ODM 9 | buitenunit mono-fase onderdelen
In het kort
Instalpunt levert 29 originele onderdelen voor de Atag ODM 9 | buitenunit mono-fase, o.a. temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen. Bestel direct of haal af in Alblasserdam.
- 29Onderdelen
- 11Op voorraad
- €2,94Vanaf
- 12Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag ODM 9 | buitenunit mono-fase (warmtepomp)? Hieronder staan alle 29 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Temperatuurvoelers en NTC-sensoren 1
- Flowsensoren en stromingsschakelaars 1
- Pompen 1
- Printplaten en besturing 4
- Expansieventielen 1
- Displays en bediening 1
- Kleppen en ventielen 2
- Motoren 1
- Elektrische onderdelen 5
- Kabels en kabelbomen 4
- Beplating en panelen 2
- Bevestigingsmateriaal 2
- Overige onderdelen 4
Temperatuurvoelers en NTC-sensoren voor de Atag ODM 9 | buitenunit mono-fase (1) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag dompelvoeler platenwissel | 8139408 fabr.nr. 65153396 | €50,95 | Op voorraad | Bekijk & bestel |
Flowsensoren en stromingsschakelaars voor de Atag ODM 9 | buitenunit mono-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag flowswitch 65119093 - | 8135682 fabr.nr. 65119093 | €284,95 | Op voorraad | Bekijk & bestel |
Pompen voor de Atag ODM 9 | buitenunit mono-fase (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag circulatiepomp | 8131848 fabr.nr. 65153435 | €445,95 | Op voorraad | Bekijk & bestel |
Printplaten en besturing voor de Atag ODM 9 | buitenunit mono-fase (4) alle Atag printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag printplaat TDM | 8130045 fabr.nr. 65121084-01 | €155,95 | Op voorraad | Bekijk & bestel |
| Atag filterprint 65153702 65153702 | 8139454 fabr.nr. 65153702 | €133,95 | Bestelartikel | Bekijk & bestel |
| Atag besturingsprint 65153703 65153703 | 8139475 fabr.nr. 65153703 | €264,95 | Bestelartikel | Bekijk & bestel |
| Atag printplaat electr.regel. 9 65117861 | 8139490 fabr.nr. 65117861 | €1.362,95 | Bestelartikel | Bekijk & bestel |
Expansieventielen voor de Atag ODM 9 | buitenunit mono-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag spoel expansieventiel ODM | 8130027 fabr.nr. 65153035 | €27,95 | Op voorraad | Bekijk & bestel |
Displays en bediening voor de Atag ODM 9 | buitenunit mono-fase (1) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag frontrooster | 8139401 fabr.nr. 65153073 | €49,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de Atag ODM 9 | buitenunit mono-fase (2) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag overstort 3 bar | 8131839 fabr.nr. 61312668 | €32,95 | Op voorraad | Bekijk & bestel |
| Atag ontluchtinger met O-ring | 8139380 fabr.nr. 65117054 | €36,95 | Op voorraad | Bekijk & bestel |
Motoren voor de Atag ODM 9 | buitenunit mono-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag motor ventilator 65153052 65153052 | 8139467 fabr.nr. 65153052 | €197,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de Atag ODM 9 | buitenunit mono-fase (5) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag aansluitblok 3 polig 65153704 | 8139308 fabr.nr. 65153704 | €7,95 | Bestelartikel | Bekijk & bestel |
| Atag aansluitblok 2 polig 65153705 | 8139310 fabr.nr. 65153705 | €7,95 | Bestelartikel | Bekijk & bestel |
| Atag aansluitblok 7 polig 65153096 | 8139387 fabr.nr. 65153096 | €42,95 | Bestelartikel | Bekijk & bestel |
| Atag trafo R3005RJG-A 65153701 65153701 | 8139463 fabr.nr. 65153701 | €179,95 | Bestelartikel | Bekijk & bestel |
| Atag spoel 4-wegklep ODM | 8130041 fabr.nr. 65101547 | €28,95 | Op voorraad | Bekijk & bestel |
Kabels en kabelbomen voor de Atag ODM 9 | buitenunit mono-fase (4) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag kabelboom hoogspanning inverter tot 11/2020 | 8139333 fabr.nr. 65153730 | €15,95 | Bestelartikel | Bekijk & bestel |
| Atag kabelboom trafo 65153732 65153732 | 8139356 fabr.nr. 65153732 | €23,95 | Bestelartikel | Bekijk & bestel |
| Atag kabelboom compressor 65153731 | 8139450 fabr.nr. 65153731 | €124,95 | Bestelartikel | Bekijk & bestel |
| Atag pwm kabel pomp 65118636 | 8135618 fabr.nr. 65118636 | €34,95 | Op voorraad | Bekijk & bestel |
Beplating en panelen voor de Atag ODM 9 | buitenunit mono-fase (2) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag deksel boven | 8139449 fabr.nr. 65153069 | €115,95 | Bestelartikel | Bekijk & bestel |
| Atag achterpaneel | 8139466 fabr.nr. 65153428 | €192,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag ODM 9 | buitenunit mono-fase (2) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag clip diameter 10 | 8139327 fabr.nr. 65104260 | €11,95 | Op voorraad | Bekijk & bestel |
| Atag steun links tbv ENERGION ODM 9-11 / 120T-150T | 8139441 fabr.nr. 65153082 | €102,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de Atag ODM 9 | buitenunit mono-fase (4)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag ventilatorwaaier 65153044 65153044 | 8139412 fabr.nr. 65153044 | €56,95 | Bestelartikel | Bekijk & bestel |
| Atag klixon KSD301 ODM 7T-11T | 8130029 fabr.nr. 65155470 | €4,95 | Op voorraad | Bekijk & bestel |
| Atag paneel voor rechts 65155940 | 8130666 fabr.nr. 65155940 | €202,95 | Bestelartikel | Bekijk & bestel |
| Atag frontpaneel 65155936 | 8130668 fabr.nr. 65155936 | €265,95 | Bestelartikel | Bekijk & bestel |

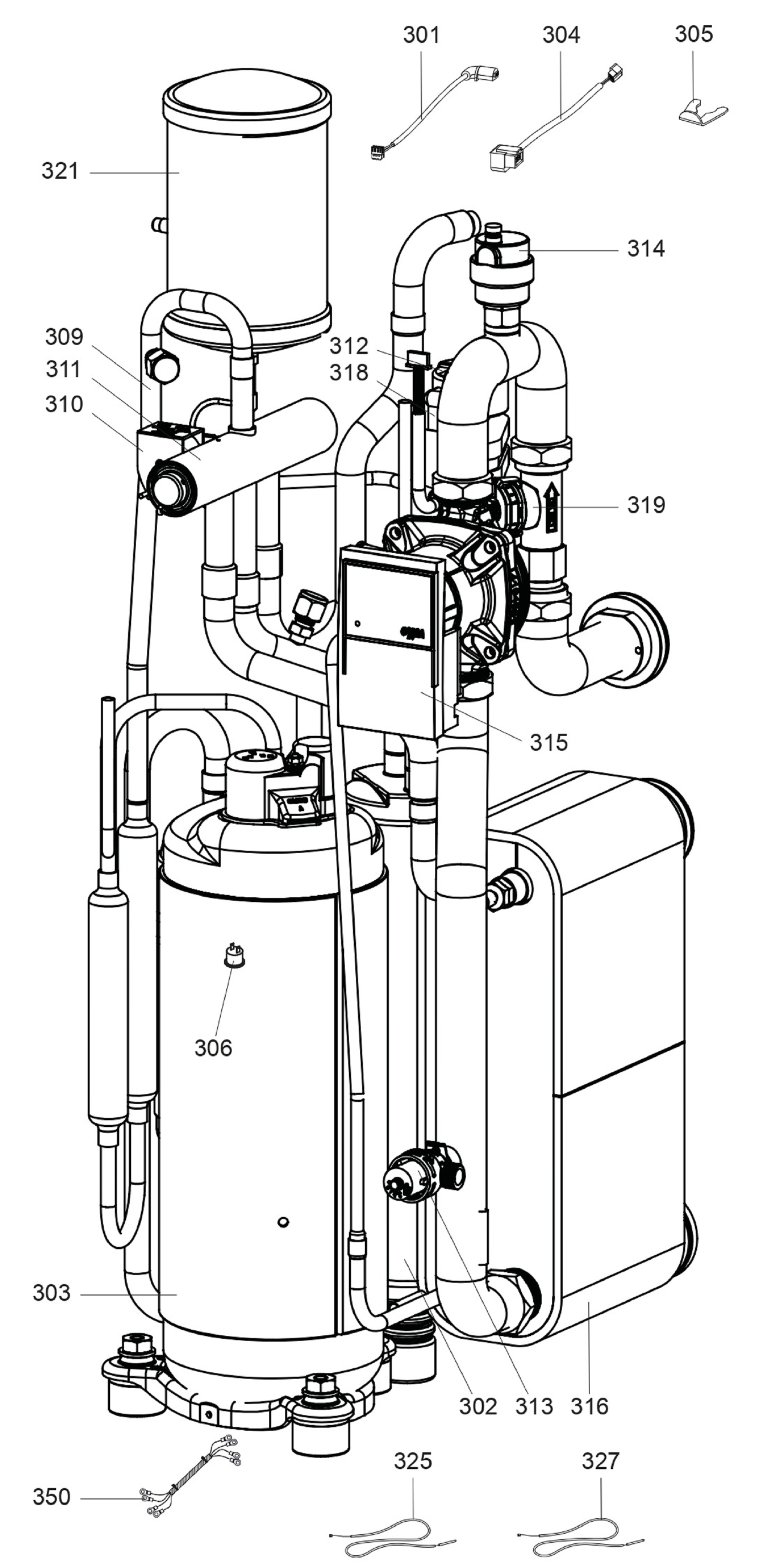

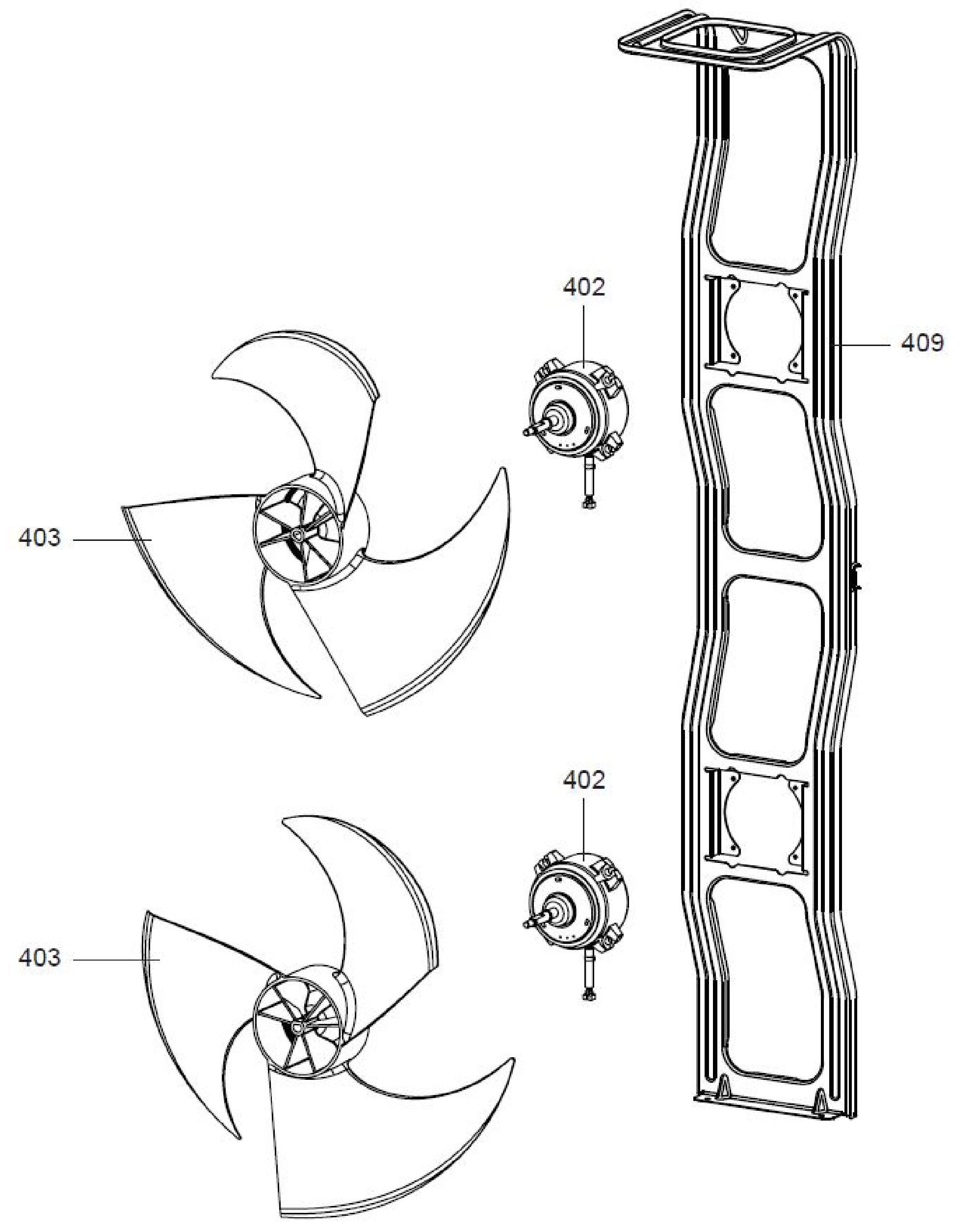

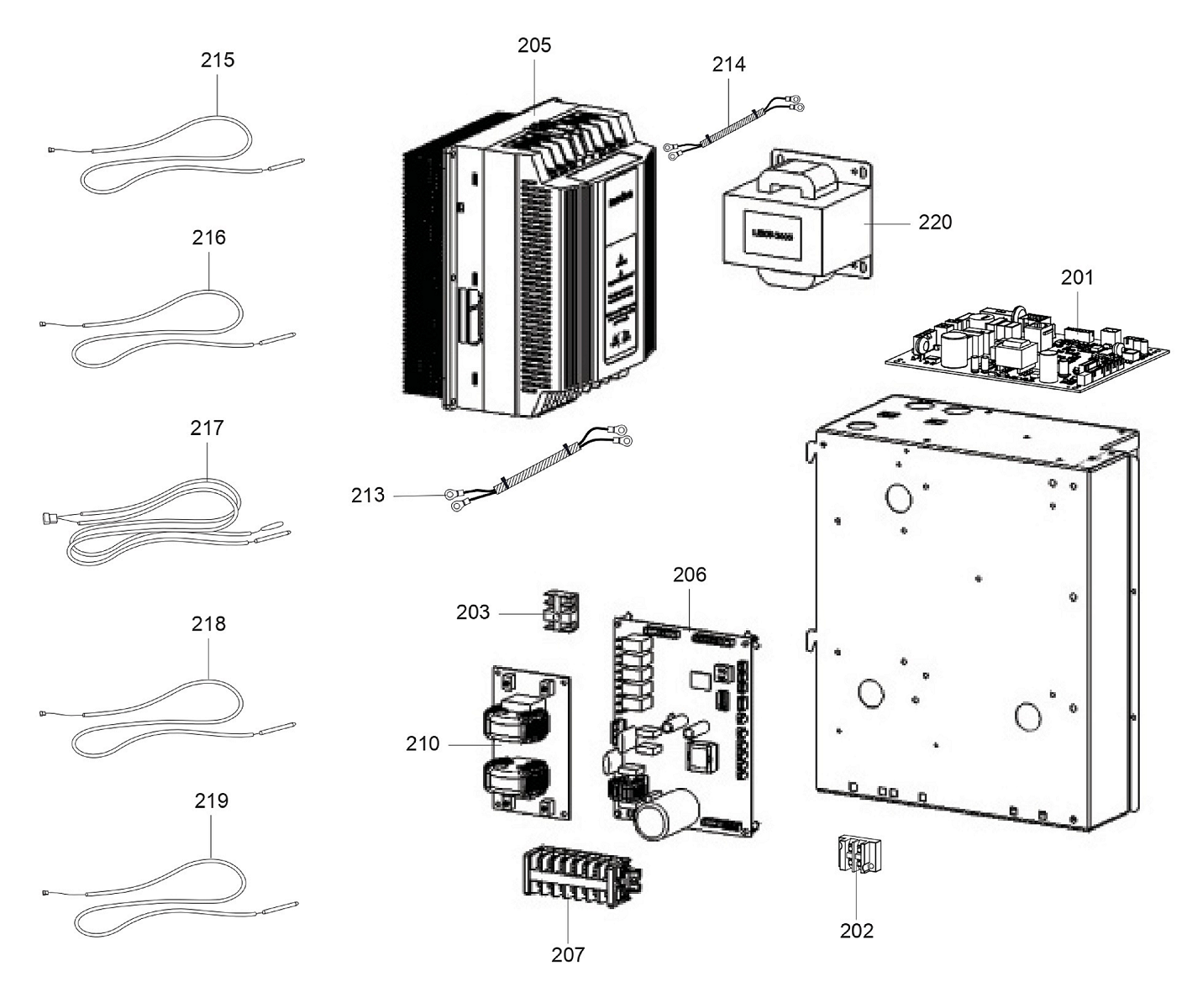

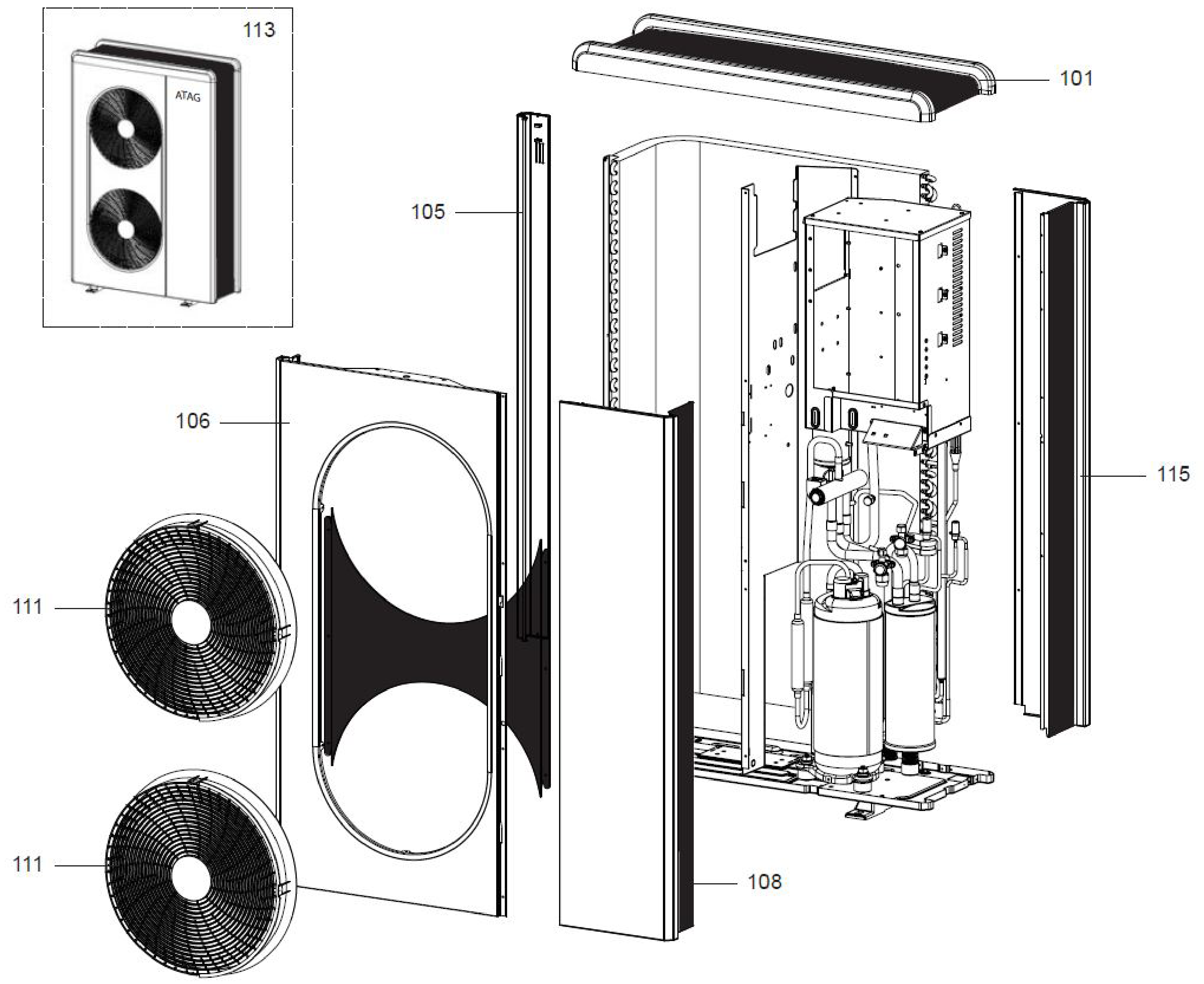

Tekeningen van de Atag ODM 9 | buitenunit mono-fase
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag ODM 9 | buitenunit mono-fase? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 78 | Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect. | Pompen |
| 104 | Geen pomp kick | Pompen |
| 303 | PCB kaart fout | Printplaten en besturing |
| 918 | Pomp defect error | Pompen |
| B1 | Temperatuurverschil tussen aanvoer en retour te groot Onvoldoende stroming of pomp defect? | Pompen |
| B6 | Retourtemperatuur hoger dan aanvoertemperatuur Circulatiepomp verkeerd om gemonteerd? | Pompen |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag warmtepomp-modellen
- Atag Energion IDU M 21
- Atag Energion IDU M HybridAll 22
- Atag Energion IDU M HybridZone 27
- Atag Energion IDU M Light Box 5
- Atag Energion IDU M-L 20
- Atag Energion IDU M F 16
- Atag Energion IDU M F 2Z 29
- Atag Energion IDU M-L F 15
- Atag Energion IDU M-L F 2Z 28
- Atag Energion IDU S Hybrid 40-50 20
- Atag Energion IDU S Hybrid 80 19
- Atag Energion IDU S F 120-150 11
Veelgestelde vragen
Welke onderdelen zijn er voor de Atag ODM 9 | buitenunit mono-fase?
In de catalogus staan 29 originele onderdelen voor de Atag ODM 9 | buitenunit mono-fase, waaronder temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een temperatuurvoeler voor de Atag ODM 9 | buitenunit mono-fase?
De temperatuurvoelers en NTC-sensoren voor dit model kosten €65,34 inclusief btw. Bekijk de tabel "Temperatuurvoelers en NTC-sensoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag ODM 9 | buitenunit mono-fase op voorraad?
11 van de 29 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag ODM 9 | buitenunit mono-fase?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag ODM 9 | buitenunit mono-fase. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 29 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag ODM 9 | buitenunit mono-fase, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag ODM 9 | buitenunit mono-fase?
De onderdelen voor de Atag ODM 9 | buitenunit mono-fase lopen van €2,94 tot €1.864,80 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
