Atag ODM 11 T | buitenunit 3-fase onderdelen
In het kort
Instalpunt levert 24 originele onderdelen voor de Atag ODM 11 T | buitenunit 3-fase, o.a. temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen. Bestel direct of haal af in Alblasserdam.
- 24Onderdelen
- 13Op voorraad
- €2,94Vanaf
- 12Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag ODM 11 T | buitenunit 3-fase (warmtepomp)? Hieronder staan alle 24 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Temperatuurvoelers en NTC-sensoren 1
- Flowsensoren en stromingsschakelaars 1
- Pompen 1
- Printplaten en besturing 3
- Expansieventielen 1
- Displays en bediening 1
- Kleppen en ventielen 2
- Motoren 1
- Elektrische onderdelen 4
- Kabels en kabelbomen 1
- Beplating en panelen 2
- Bevestigingsmateriaal 2
- Overige onderdelen 4
Temperatuurvoelers en NTC-sensoren voor de Atag ODM 11 T | buitenunit 3-fase (1) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag dompelvoeler platenwissel | 8139408 fabr.nr. 65153396 | €50,95 | Op voorraad | Bekijk & bestel |
Flowsensoren en stromingsschakelaars voor de Atag ODM 11 T | buitenunit 3-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag flowswitch 65119093 - | 8135682 fabr.nr. 65119093 | €284,95 | Op voorraad | Bekijk & bestel |
Pompen voor de Atag ODM 11 T | buitenunit 3-fase (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag circulatiepomp | 8131848 fabr.nr. 65153435 | €445,95 | Op voorraad | Bekijk & bestel |
Printplaten en besturing voor de Atag ODM 11 T | buitenunit 3-fase (3) alle Atag printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag beveiligingprint 65153098 65153098 | 8139451 fabr.nr. 65153098 | €118,95 | Op voorraad | Bekijk & bestel |
| Atag filterprint | 8139471 fabr.nr. 65153097 | €226,95 | Op voorraad | Bekijk & bestel |
| Atag condensatorprint 65153099 65153099 | 8139477 fabr.nr. 65153099 | €268,95 | Op voorraad | Bekijk & bestel |
Expansieventielen voor de Atag ODM 11 T | buitenunit 3-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag spoel expansieventiel ODM | 8130027 fabr.nr. 65153035 | €27,95 | Op voorraad | Bekijk & bestel |
Displays en bediening voor de Atag ODM 11 T | buitenunit 3-fase (1) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag frontrooster | 8139401 fabr.nr. 65153073 | €49,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de Atag ODM 11 T | buitenunit 3-fase (2) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag overstort 3 bar | 8131839 fabr.nr. 61312668 | €32,95 | Op voorraad | Bekijk & bestel |
| Atag ontluchtinger met O-ring | 8139380 fabr.nr. 65117054 | €36,95 | Op voorraad | Bekijk & bestel |
Motoren voor de Atag ODM 11 T | buitenunit 3-fase (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag motor ventilator 65153052 65153052 | 8139467 fabr.nr. 65153052 | €197,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de Atag ODM 11 T | buitenunit 3-fase (4) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag aansluitblok 9 polig 65153100 | 8139397 fabr.nr. 65153100 | €47,95 | Bestelartikel | Bekijk & bestel |
| Atag trafo R1250RJA 65153101 65153101 | 8139429 fabr.nr. 65153101 | €82,95 | Bestelartikel | Bekijk & bestel |
| Atag transformator le105-1325 65153058 | 8139432 fabr.nr. 65153058 | €88,95 | Bestelartikel | Bekijk & bestel |
| Atag spoel 4-wegklep ODM | 8130041 fabr.nr. 65101547 | €28,95 | Op voorraad | Bekijk & bestel |
Kabels en kabelbomen voor de Atag ODM 11 T | buitenunit 3-fase (1) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag pwm kabel pomp 65118636 | 8135618 fabr.nr. 65118636 | €34,95 | Op voorraad | Bekijk & bestel |
Beplating en panelen voor de Atag ODM 11 T | buitenunit 3-fase (2) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag deksel boven | 8139449 fabr.nr. 65153069 | €115,95 | Bestelartikel | Bekijk & bestel |
| Atag achterpaneel | 8139466 fabr.nr. 65153428 | €192,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag ODM 11 T | buitenunit 3-fase (2) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag clip diameter 10 | 8139327 fabr.nr. 65104260 | €11,95 | Op voorraad | Bekijk & bestel |
| Atag steun links tbv ENERGION ODM 9-11 / 120T-150T | 8139441 fabr.nr. 65153082 | €102,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de Atag ODM 11 T | buitenunit 3-fase (4)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag ventilatorwaaier 65153044 65153044 | 8139412 fabr.nr. 65153044 | €56,95 | Bestelartikel | Bekijk & bestel |
| Atag klixon KSD301 ODM 7T-11T | 8130029 fabr.nr. 65155470 | €4,95 | Op voorraad | Bekijk & bestel |
| Atag paneel voor rechts 65155940 | 8130666 fabr.nr. 65155940 | €202,95 | Bestelartikel | Bekijk & bestel |
| Atag frontpaneel 65155936 | 8130668 fabr.nr. 65155936 | €265,95 | Bestelartikel | Bekijk & bestel |

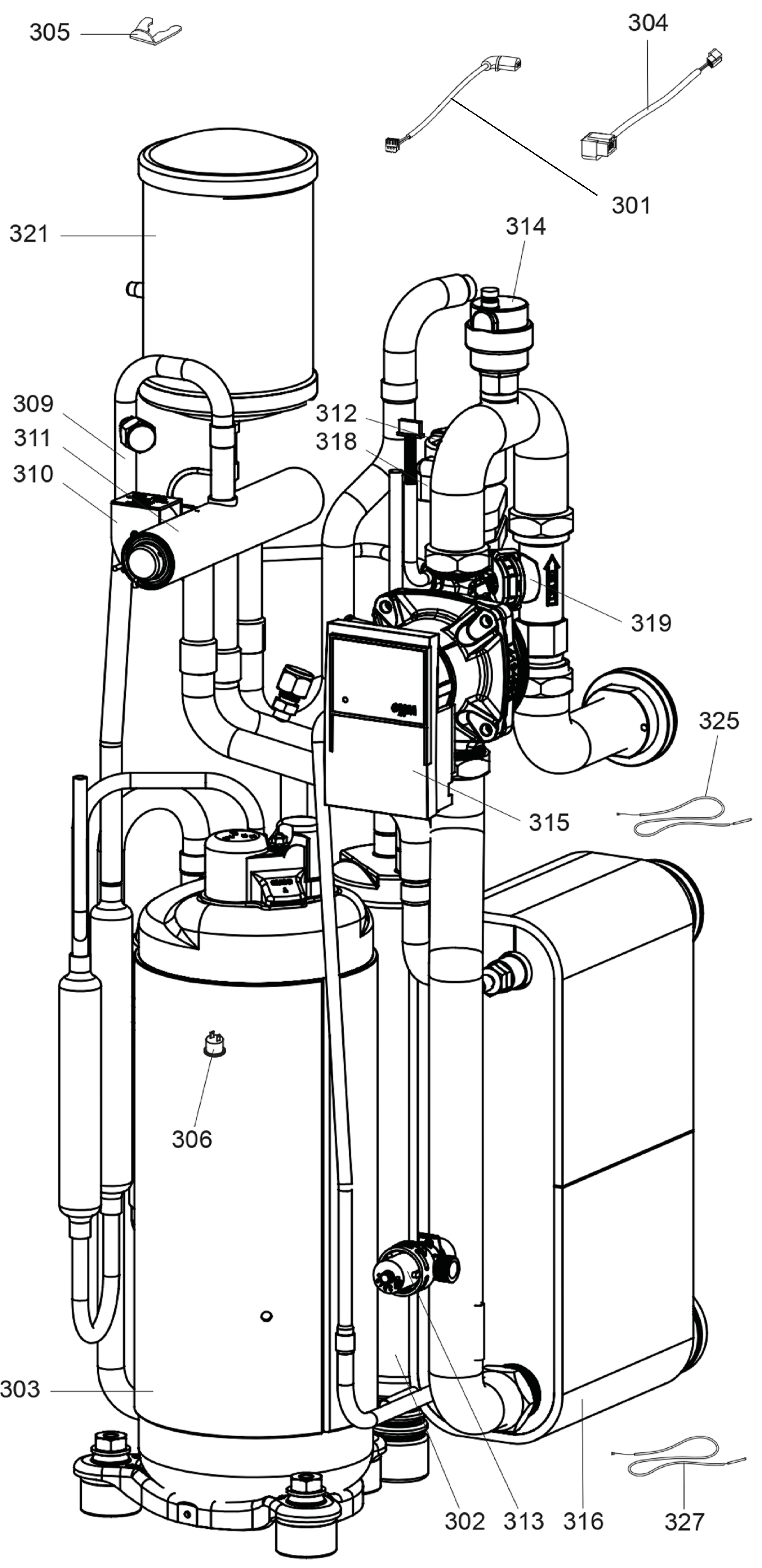

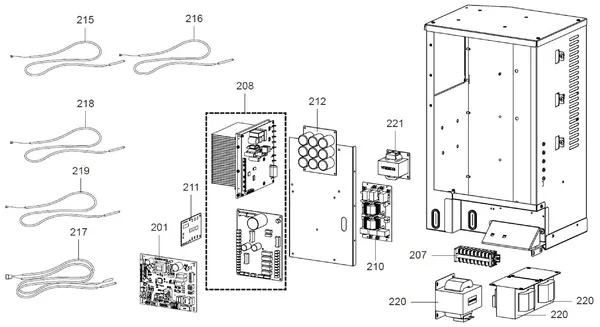

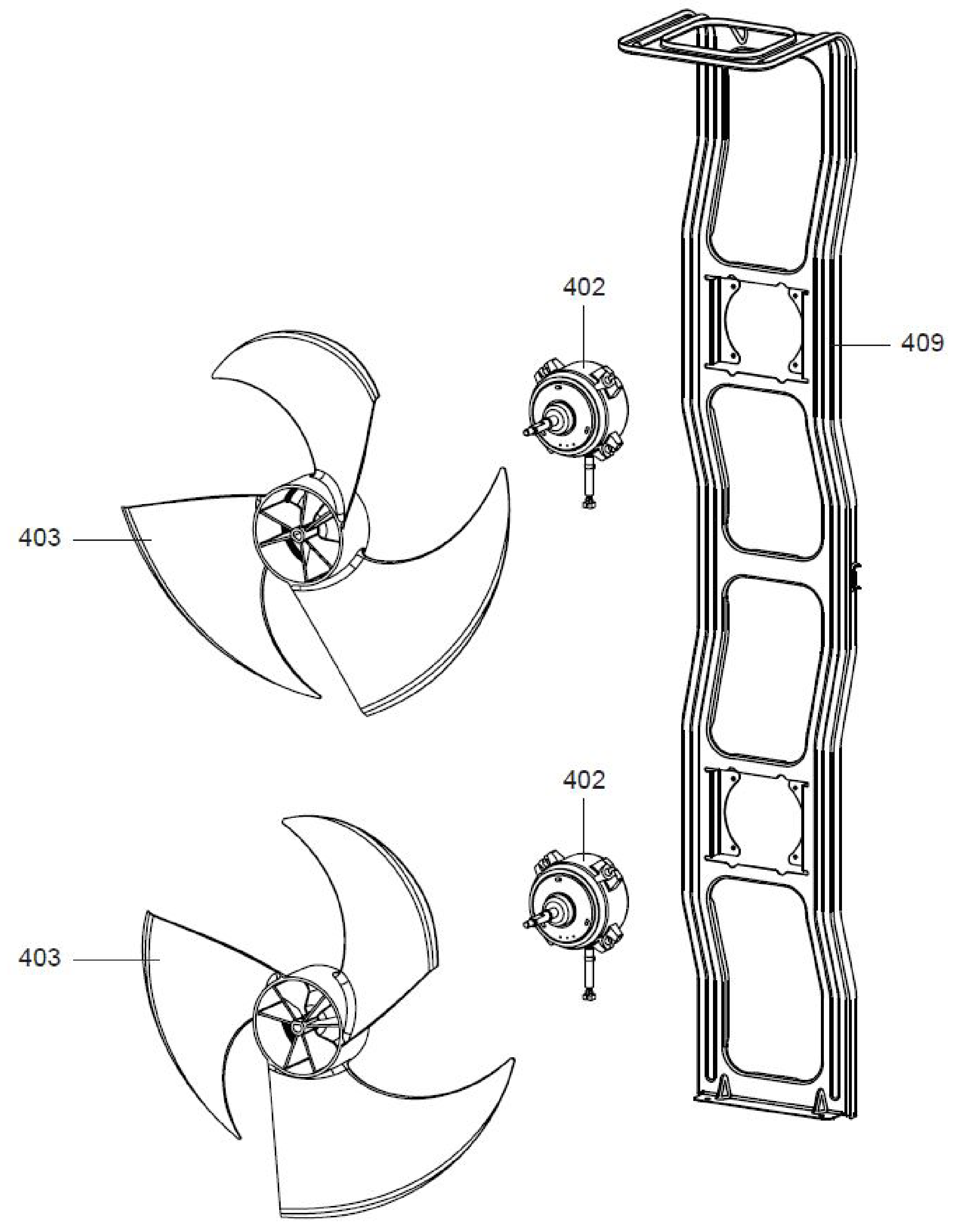

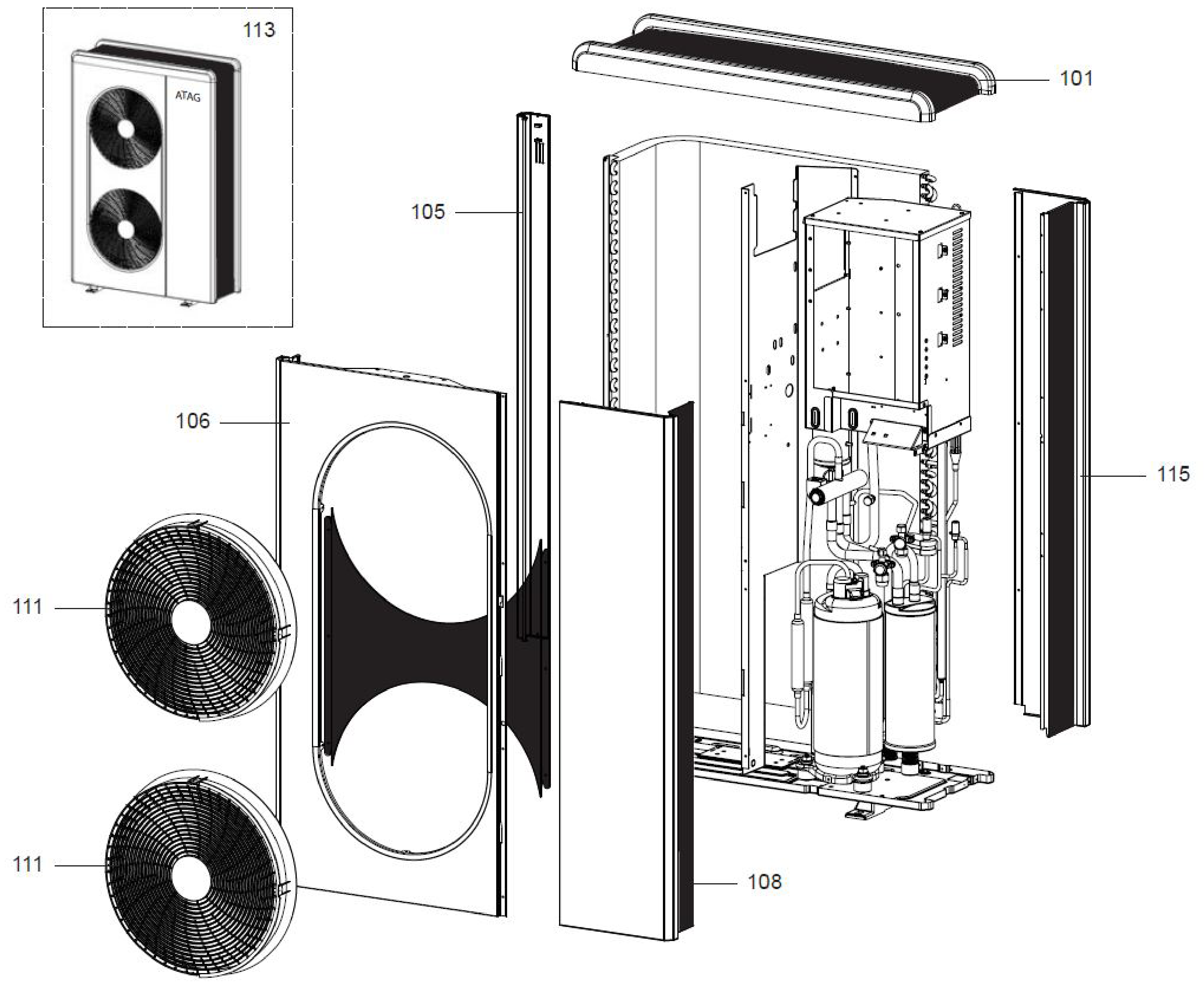

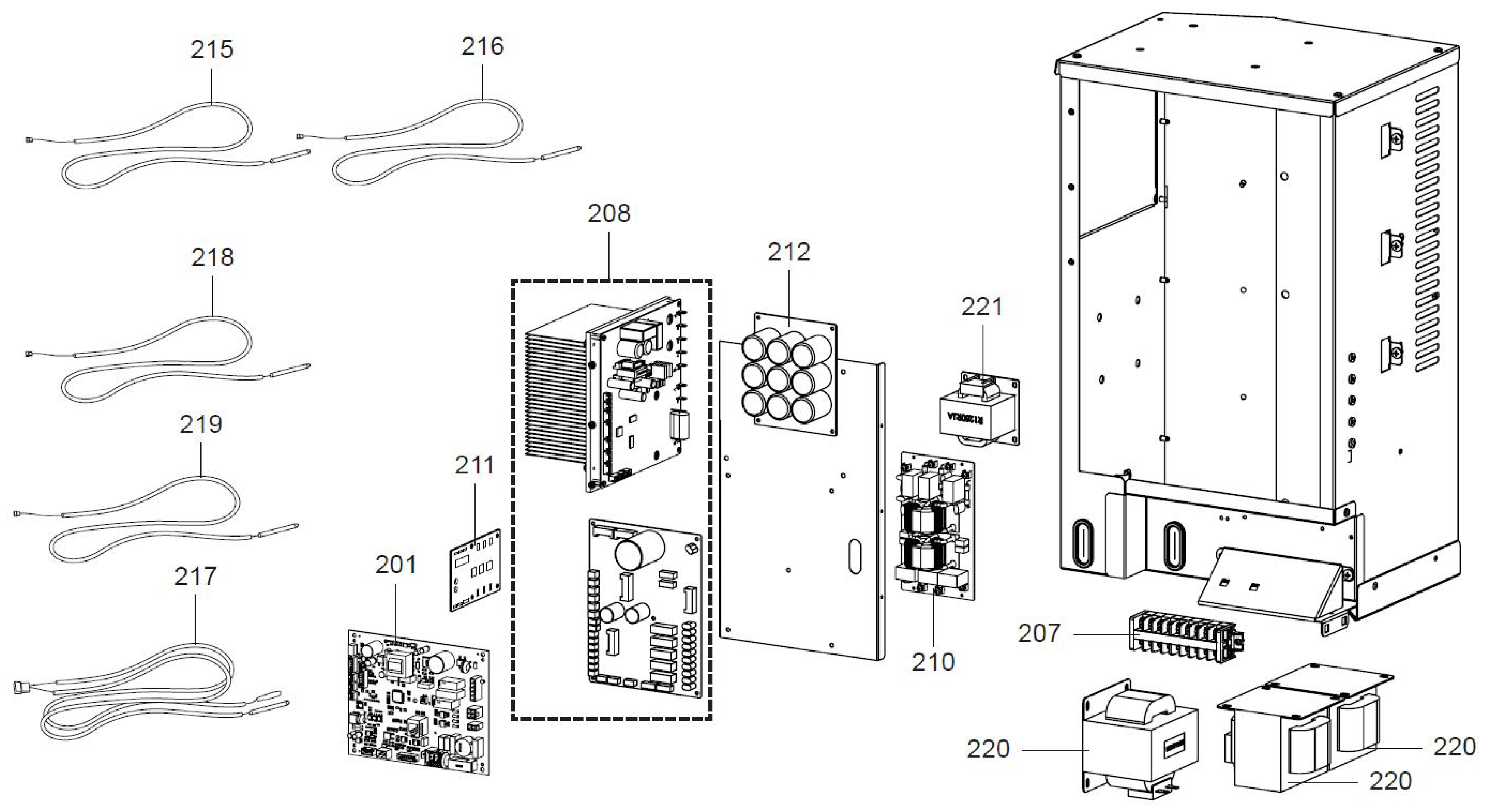

Tekeningen van de Atag ODM 11 T | buitenunit 3-fase
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag ODM 11 T | buitenunit 3-fase? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 78 | Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect. | Pompen |
| 104 | Geen pomp kick | Pompen |
| 303 | PCB kaart fout | Printplaten en besturing |
| 918 | Pomp defect error | Pompen |
| B1 | Temperatuurverschil tussen aanvoer en retour te groot Onvoldoende stroming of pomp defect? | Pompen |
| B6 | Retourtemperatuur hoger dan aanvoertemperatuur Circulatiepomp verkeerd om gemonteerd? | Pompen |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag warmtepomp-modellen
- Atag Energion IDU M 21
- Atag Energion IDU M HybridAll 22
- Atag Energion IDU M HybridZone 27
- Atag Energion IDU M Light Box 5
- Atag Energion IDU M-L 20
- Atag Energion IDU M F 16
- Atag Energion IDU M F 2Z 29
- Atag Energion IDU M-L F 15
- Atag Energion IDU M-L F 2Z 28
- Atag Energion IDU S Hybrid 40-50 20
- Atag Energion IDU S Hybrid 80 19
- Atag Energion IDU S F 120-150 11
Veelgestelde vragen
Welke onderdelen zijn er voor de Atag ODM 11 T | buitenunit 3-fase?
In de catalogus staan 24 originele onderdelen voor de Atag ODM 11 T | buitenunit 3-fase, waaronder temperatuurvoelers en NTC-sensoren, flowsensoren en stromingsschakelaars, pompen, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een temperatuurvoeler voor de Atag ODM 11 T | buitenunit 3-fase?
De temperatuurvoelers en NTC-sensoren voor dit model kosten €65,34 inclusief btw. Bekijk de tabel "Temperatuurvoelers en NTC-sensoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag ODM 11 T | buitenunit 3-fase op voorraad?
13 van de 24 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag ODM 11 T | buitenunit 3-fase?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag ODM 11 T | buitenunit 3-fase. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 24 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag ODM 11 T | buitenunit 3-fase, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag ODM 11 T | buitenunit 3-fase?
De onderdelen voor de Atag ODM 11 T | buitenunit 3-fase lopen van €2,94 tot €608,97 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
