Atag XL70 | vanaf 2012 OSS4 onderdelen

In het kort

Instalpunt levert 66 originele onderdelen voor de Atag XL70 | vanaf 2012 OSS4, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

66Onderdelen
36Op voorraad
€18,95Vanaf
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (cv-ketel)? Hieronder staan alle 66 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ventilator 230V xl oss4	8139867 fabr.nr. S4760800	€347,95	Op voorraad	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag NTC retour 10K	8139178 fabr.nr. S4746000	€32,95	Op voorraad	Bekijk & bestel
Atag NTC aanvoer 10K	8139180 fabr.nr. S4745900	€44,95	Op voorraad	Bekijk & bestel
Atag buitenvoeler voor A-, E-, i-, en XL-serie	0650302 fabr.nr. ARZ0055U	€72,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Atag XL70 | vanaf 2012 OSS4 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterdruk sensor Huba	8135490 fabr.nr. S4466300	€99,95	Op voorraad	Bekijk & bestel

Pompen voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag pomp UP 25-80 XL tot 11/2014	8139842 fabr.nr. S4810300	€360,95	Bestelartikel	Bekijk & bestel

Gasblokken en gasregeling voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag gasregelblok	8139183 fabr.nr. S4751900	€196,95	Op voorraad	Bekijk & bestel
Atag venturi SHR 35 voor OSS2	8136305 fabr.nr. S4318920	€93,95	Op voorraad	Bekijk & bestel
Atag venturi SHR51/60	8139123 fabr.nr. S4319020	€104,95	Bestelartikel	Bekijk & bestel

Branderautomaten voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag stuurautomaat BIC XL-ser.	8139722 fabr.nr. S4825300	€492,95	Op voorraad	Bekijk & bestel

Ontsteking en ionisatie voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ontsteekelectrode incl. afdichting Q en SHR na nieuwe wisselaar 2013 vanaf 2009	8138101 fabr.nr. S4710100	€85,95	Op voorraad	Bekijk & bestel
Atag ontstekingstrafo xl	8139821 fabr.nr. S4802600	€55,95	Bestelartikel	Bekijk & bestel

Sifons en condensafvoer voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sifon extern kompleet XL	8139710 fabr.nr. S4825700	€55,95	Op voorraad	Bekijk & bestel
Atag condensbak oss4 xl	8139755 fabr.nr. S4792500	€119,95	Op voorraad	Bekijk & bestel

Branders voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderbed OSS3/4 aardgas	8138129 fabr.nr. S4825600	€277,95	Op voorraad	Bekijk & bestel

Displays en bediening voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag display mmi in behuizing xl-serie	8139760 fabr.nr. S4825400	€219,95	Op voorraad	Bekijk & bestel

Filters voor de Atag XL70 | vanaf 2012 OSS4 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag luchttoevoerfilter 100 mm	0640938 fabr.nr. AX00540U	€220,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderhoudsset XL70 met ontstekingselektrode	8139819 fabr.nr. S4842700	€106,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag automatische ontluchter chroom SHR voor OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	Op voorraad	Bekijk & bestel
Atag terugslagklep bovendak CLV systeem	0650036 fabr.nr. AA000100	€72,95	Op voorraad	Bekijk & bestel
Atag overstortventiel 4 bar 3/4" bi ce	8139828 fabr.nr. S4831000	€81,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag schakelaar 230v xl	8139850 fabr.nr. S4801700	€35,95	Bestelartikel	Bekijk & bestel

Kraanonderdelen voor de Atag XL70 | vanaf 2012 OSS4 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag cartidge V filter voor luchttoevoer 100 mm	0640939 fabr.nr. AX00770U	€98,95	Bestelartikel	Bekijk & bestel

Kabels en kabelbomen voor de Atag XL70 | vanaf 2012 OSS4 (3) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bougiekabelset	8139177 fabr.nr. S4754400	€44,95	Op voorraad	Bekijk & bestel
Atag verloopkabel SHR Huba druksensor	8137070 fabr.nr. S4435400	€34,95	Op voorraad	Bekijk & bestel
Atag kabelboomset xl	8139786 fabr.nr. S4825800	€309,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag XL70 | vanaf 2012 OSS4 (21) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag O-ring condensbak/sifon	8131368 fabr.nr. S4316400	€18,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring gasblok/venturi voor OSS1/2/3/4	8139033 fabr.nr. S4337610	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring venturi/ventilator voor OSS1/2/3/4	8139034 fabr.nr. S4325610	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 2 stuks	8131119 fabr.nr. S4312300	€21,95	Op voorraad	Bekijk & bestel
Atag afdichting branderbed/bovenbak voor OSS3/4	8138120 fabr.nr. S4717400	€36,95	Op voorraad	Bekijk & bestel
Atag afdichting wisselaar/bovenbak voor OSS3/4	8138122 fabr.nr. S4719900	€33,95	Op voorraad	Bekijk & bestel
Atag afdichtring aanzuigventilator SHR voor OSS1/2/3/4	8135246 fabr.nr. S4309500	€17,95	Op voorraad	Bekijk & bestel
Atag pakking ventilatormond SHR voor OSS1/2/3/4	8135270 fabr.nr. S4305700	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 13,94 x 2,62 mm ontluchter/platenwisselaar voor OSS1/2/3/4	8131325 fabr.nr. S4342300	€18,95	Op voorraad	Bekijk & bestel
Atag afdichting onderbak voor OSS3/4	8138123 fabr.nr. S4724500	€29,95	Op voorraad	Bekijk & bestel
Atag O-ring set 4,8 x 1,8 mm aansluiting wisselaar	8137056 fabr.nr. S4322320	€17,95	Op voorraad	Bekijk & bestel
Atag O-ring 14.30 x 2.40 mm gasleiding A 3 stuks	8139187 fabr.nr. S4749500	€27,95	Op voorraad	Bekijk & bestel
Atag afdichting rookgasafvoer 110 xl 3 stuks	8139738 fabr.nr. S4804100	€33,95	Op voorraad	Bekijk & bestel
Atag afdichting flens pn6 dn100 water	8139733 fabr.nr. S4763700	€34,95	Bestelartikel	Bekijk & bestel
Atag afdichting flens pn6 dn65 water	8139734 fabr.nr. S4763600	€34,95	Bestelartikel	Bekijk & bestel
Atag afdichting vent./bovenb. oss4xl	8139739 fabr.nr. S4792600	€40,95	Bestelartikel	Bekijk & bestel
Atag o-ring 56.82 x 2.62 sifonbeker xl	8139823 fabr.nr. S4804500	€23,95	Bestelartikel	Bekijk & bestel
Atag pakkingring flens pn6 dn50 gas	8139834 fabr.nr. S4763500	€34,95	Bestelartikel	Bekijk & bestel
Atag afdichting ionisatie/ontsteking OSS alle	8138100 fabr.nr. S4709800	€43,95	Bestelartikel	Bekijk & bestel
Atag afdichting luchttoevoer 150 XL 3X	8139724 fabr.nr. S4816900	€37,95	Bestelartikel	Bekijk & bestel
Atag afdichting rookgasafvoer 100G XL 3X	8139723 fabr.nr. S4816800	€36,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag rookgs t-pijp boven d:110 /80 xl	8132167 fabr.nr. S4796200	€79,95	Bestelartikel	Bekijk & bestel
Atag rookgas schuifstuk diameter: 110 xl	8132170 fabr.nr. S4810900	€69,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Atag XL70 | vanaf 2012 OSS4 (2) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag deksel luchttoevoer 100 xl	8139758 fabr.nr. S4810700	€29,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 150/100 xl	8139759 fabr.nr. S4810800	€20,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Atag XL70 | vanaf 2012 OSS4 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag isolatie set pijpplaat links en rechts Q/E voor OSS1/2/3/4	8138109 fabr.nr. S4730900	€27,95	Op voorraad	Bekijk & bestel

Bevestigingsmateriaal voor de Atag XL70 | vanaf 2012 OSS4 (5) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4	8139217 fabr.nr. S4440000	€17,95	Op voorraad	Bekijk & bestel
Atag ophangbeugel SHR51/60	8139532 fabr.nr. S4341710	€23,95	Bestelartikel	Bekijk & bestel
Atag schroef taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€18,95	Bestelartikel	Bekijk & bestel
Atag bout M6 x 20 mm rvs inbus bp 4,2 3 stuks	8139513 fabr.nr. S4307220	€20,95	Bestelartikel	Bekijk & bestel
Atag bout M5 x 12 mm gr fase zeskant din7985 (5 x )	8139213 fabr.nr. S4418710	€22,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Atag XL70 | vanaf 2012 OSS4 (9)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag klemstang condensbak voor OSS1/2/3/4	8139052 fabr.nr. S4310700	€25,95	Op voorraad	Bekijk & bestel
Atag brander knevelstang voor OSS1/2/3/4	8139057 fabr.nr. S4310800	€26,95	Op voorraad	Bekijk & bestel
Atag waterslot druksensor	8137098 fabr.nr. S4325900	€27,95	Op voorraad	Bekijk & bestel
Atag aanzuigstuk SHR51/60	8135419 fabr.nr. S4324720	€46,95	Bestelartikel	Bekijk & bestel
Atag bovenbak sam.oss4 xl	8139751 fabr.nr. S4825500	€187,95	Bestelartikel	Bekijk & bestel
Atag condensplug 1/4" voor OSS1/2/3/4	8139712 fabr.nr. S4674500	€20,95	Bestelartikel	Bekijk & bestel
Atag sifonpijp intern xl	8139853 fabr.nr. S4803100	€57,95	Bestelartikel	Bekijk & bestel
Atag borgclip leidingen hydroblok	8139590 fabr.nr. S4747100	€57,95	Bestelartikel	Bekijk & bestel
Atag rookgasafdichting Ø80 mm XL	8139636 fabr.nr. S4816700	€34,95	Bestelartikel	Bekijk & bestel

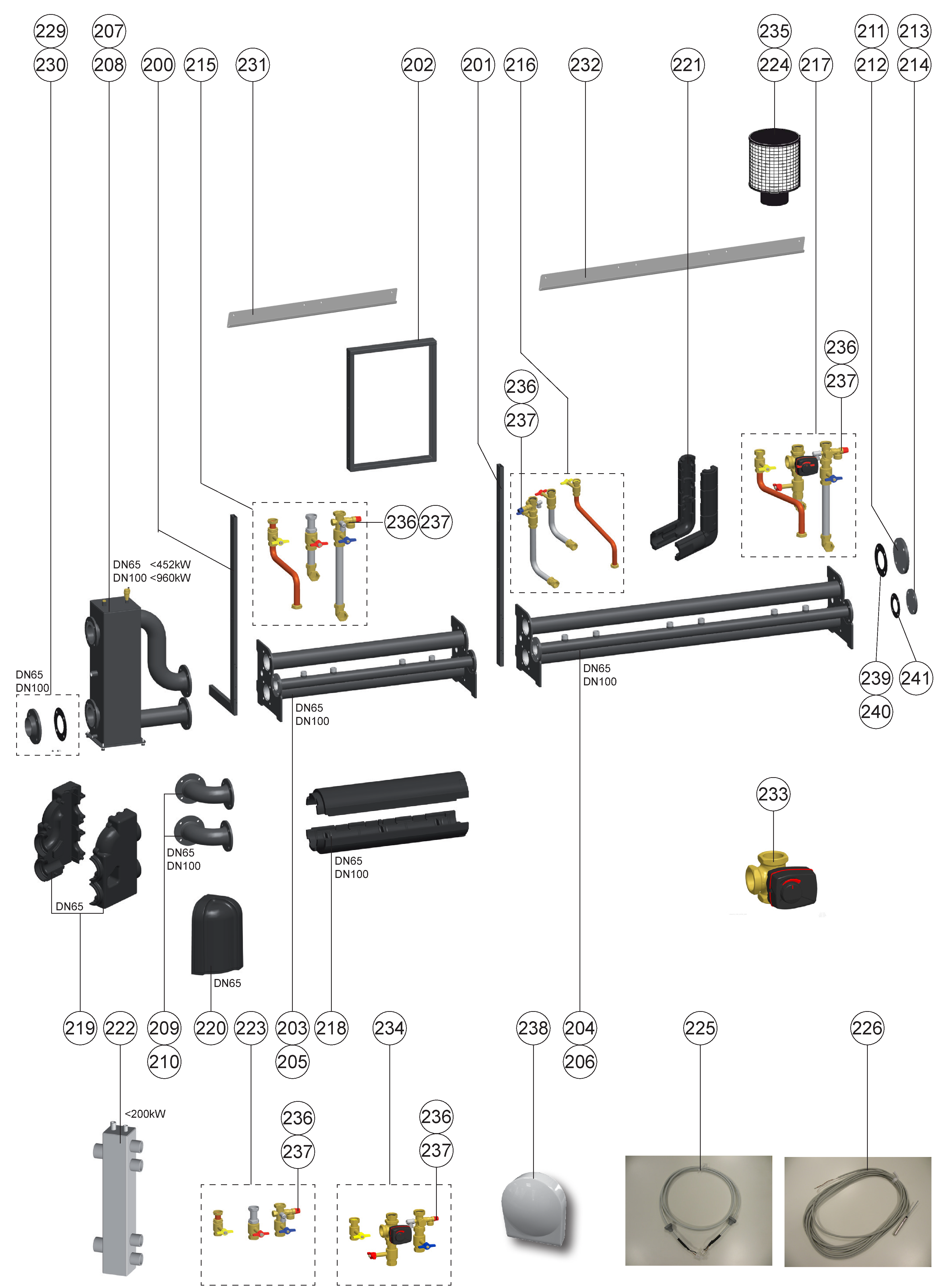

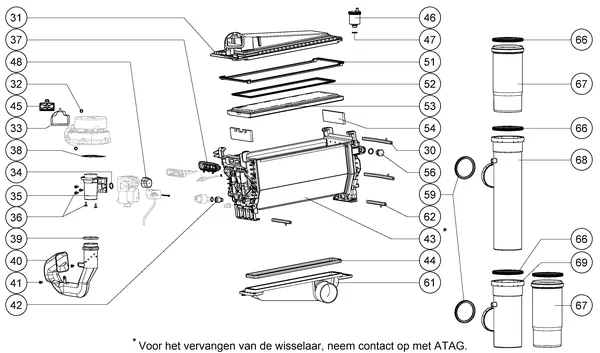

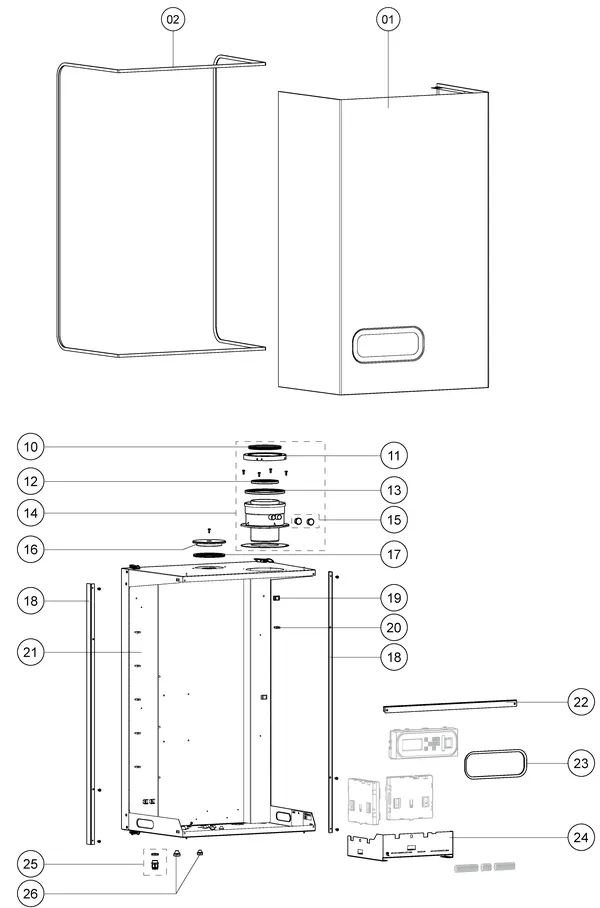

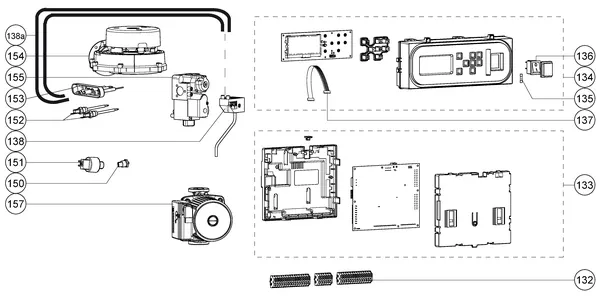

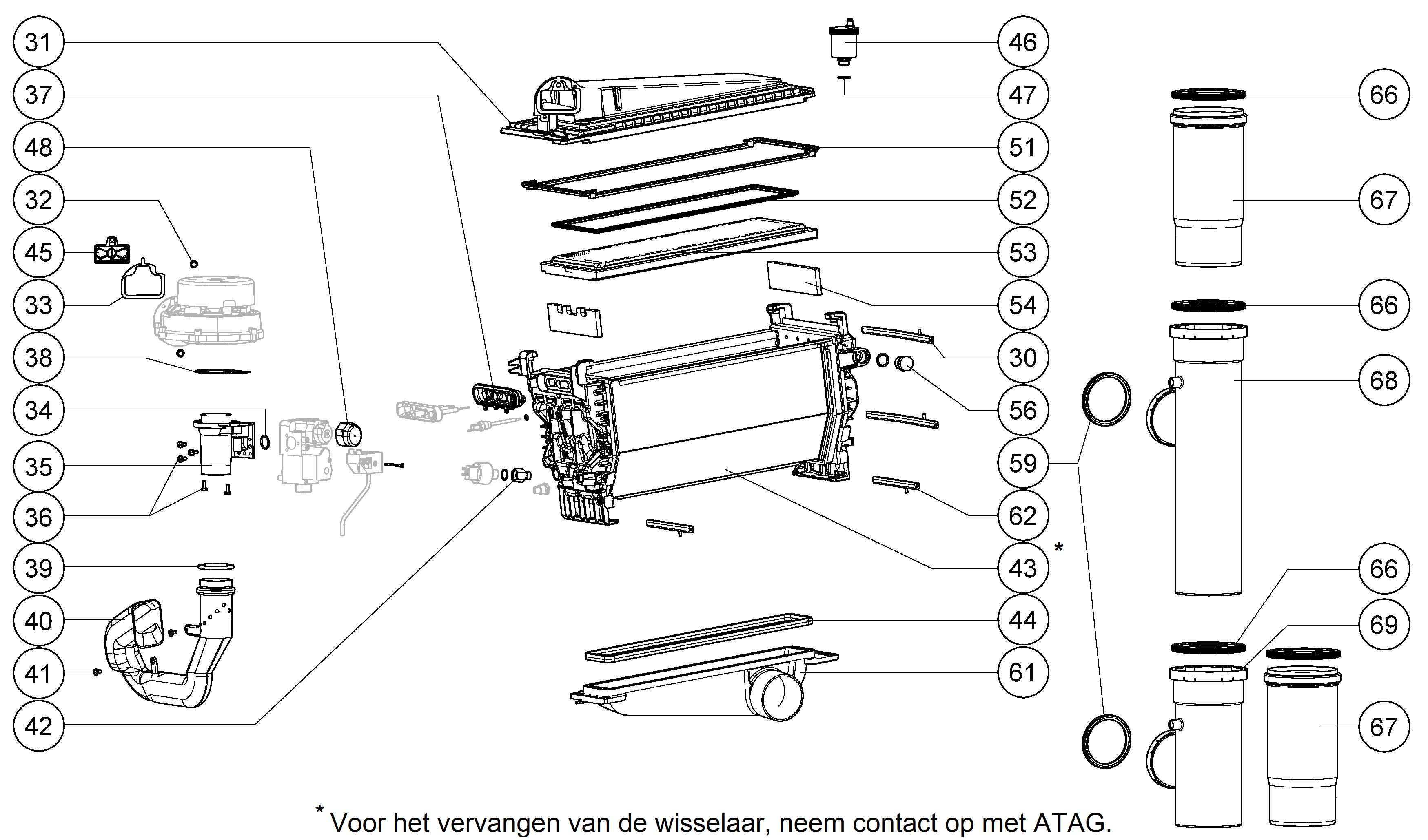

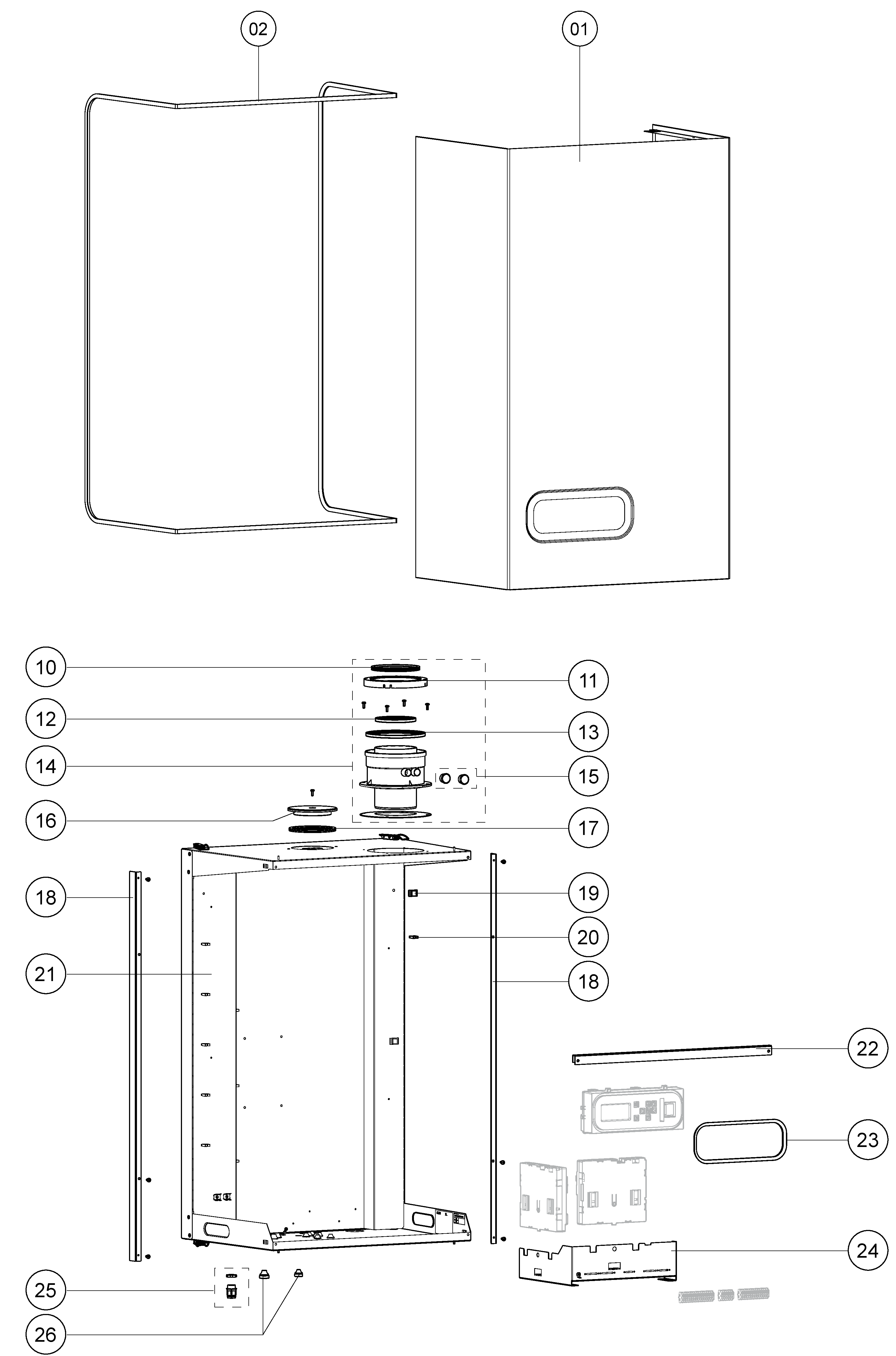

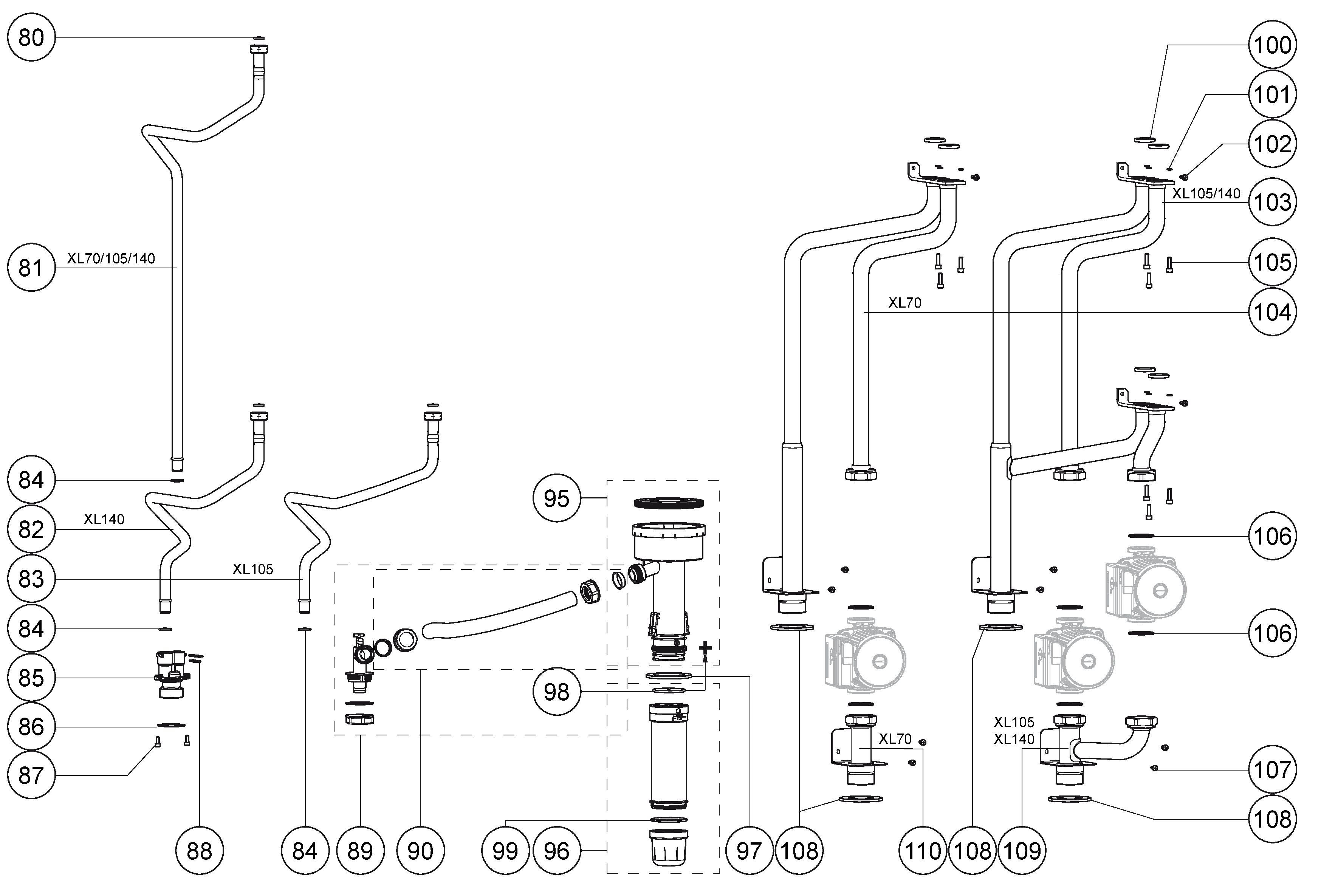

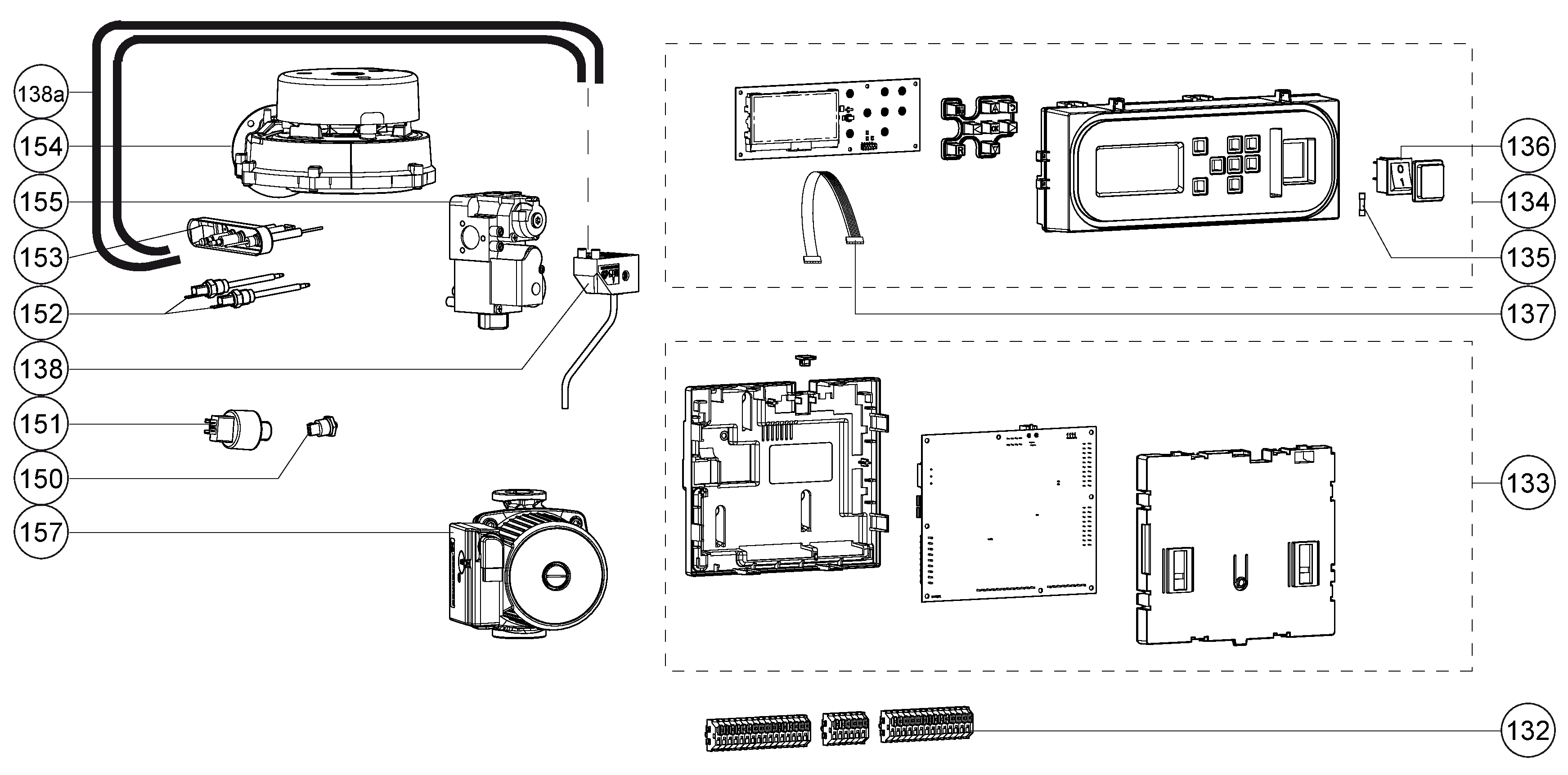

Tekeningen van de Atag XL70 | vanaf 2012 OSS4

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag XL70 | vanaf 2012 OSS4? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
40	Temperatuur overschreden aan de branderaanvoertemperatuursensor.	Branders
78	Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect.	Pompen
104	Geen pomp kick	Pompen
129	Ventilator fout (ventilator start niet op)	Ventilatoren
151	Ventilator fout (toerentalregeling wordt niet gehaald of ligt buiten range) of defecte stuurautomaat.	Ventilatoren
501	Ionisatie storing	Ontsteking en ionisatie

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Atag XL70 | vanaf 2012 OSS4?

In de catalogus staan 66 originele onderdelen voor de Atag XL70 | vanaf 2012 OSS4, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag XL70 | vanaf 2012 OSS4?

De ventilatoren voor dit model kosten €491,36 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag XL70 | vanaf 2012 OSS4 op voorraad?

36 van de 66 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag XL70 | vanaf 2012 OSS4?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag XL70 | vanaf 2012 OSS4. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 66 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag XL70 | vanaf 2012 OSS4, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag XL70 | vanaf 2012 OSS4?

De onderdelen voor de Atag XL70 | vanaf 2012 OSS4 lopen van €18,95 tot €682,15 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
