Atag Perfect PF-SHR 35T(i) onderdelen

In het kort

Instalpunt levert 85 originele onderdelen voor de Atag Perfect PF-SHR 35T(i), o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

85Onderdelen
55Op voorraad
€18,95Vanaf
20Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Perfect PF-SHR 35T(i) (cv-ketel)? Hieronder staan alle 85 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Atag Perfect PF-SHR 35T(i) (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Rewind gereviseerde ventilator tbv Atag 24V DC (S44427200)	8930070	€208,95	Op voorraad	Bekijk & bestel
Atag ventilator samengesteld 24V DC SHR15/24/35	8135480 fabr.nr. S4442720	€314,45	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Atag Perfect PF-SHR 35T(i) (2)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sensor boiler/retour T2-3-8-9	8135300 fabr.nr. S4309700	€31,95	Op voorraad	Bekijk & bestel
Atag aanvoer sensor/tap T1 12k ohm	8135000 fabr.nr. S4307420	€45,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Atag Perfect PF-SHR 35T(i) (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterdrukmeter PF-SHR	8136275 fabr.nr. S4420300	€55,95	Bestelartikel	Bekijk & bestel

Pompen voor de Atag Perfect PF-SHR 35T(i) (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag pomp M.UPMO 20/60 130 9U 230V on/off	8131482 fabr.nr. S5034000	€340,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de Atag Perfect PF-SHR 35T(i) (1) alle Atag warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag platenwisselaar 35kW PF/ESHR	8139132 fabr.nr. S4722600	€268,95	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Perfect PF-SHR 35T(i) (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag gasregelblok type VK8115V	8135130 fabr.nr. S4304700	€181,95	Op voorraad	Bekijk & bestel
Atag venturi SHR 35 voor OSS2	8136305 fabr.nr. S4318920	€93,95	Op voorraad	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Perfect PF-SHR 35T(i) (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag elektrode ionisatie/ontsteek SHR	8135120 fabr.nr. S4311600	€77,95	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Atag Perfect PF-SHR 35T(i) (2) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sifon SHR	8139064 fabr.nr. S4421200	€47,95	Op voorraad	Bekijk & bestel
Atag condensbak SHR-35	8130384 fabr.nr. S4407020	€149,95	Op voorraad	Bekijk & bestel

Branders voor de Atag Perfect PF-SHR 35T(i) (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderbed SAM SHR35 A25	8139061 fabr.nr. S4523920	€129,95	Op voorraad	Bekijk & bestel

Displays en bediening voor de Atag Perfect PF-SHR 35T(i) (2) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bedieningsunit huis achter	8139015 fabr.nr. S4417100	€33,95	Bestelartikel	Bekijk & bestel
Atag bedieningsunit voorkant PF/ESHR	8136503 fabr.nr. S4417000	€36,95	Bestelartikel	Bekijk & bestel

Filters voor de Atag Perfect PF-SHR 35T(i) (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterfilter	8136265 fabr.nr. S4317500	€35,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Perfect PF-SHR 35T(i) (3) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag revisieset isolatie platen zonder lijm SHR	8139107 fabr.nr. S4500010	€33,95	Op voorraad	Bekijk & bestel
Atag onderhoudsset PF/SHR35 zonder brander	8136502 fabr.nr. S4677400	€50,95	Op voorraad	Bekijk & bestel
Atag onderhoudsset SHR 35 met elektrode	8139613 fabr.nr. S4665300	€235,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Atag Perfect PF-SHR 35T(i) (3) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag overstortvent Duco 3bar	8135200 fabr.nr. S4344630	€42,45	Op voorraad	Bekijk & bestel
Atag automatische ontluchter chroom SHR voor OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	Op voorraad	Bekijk & bestel
Atag doseerventiel 8 l/min wit	8133282 fabr.nr. S4262700	€43,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag Perfect PF-SHR 35T(i) (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag trafo t.b.v. MCBA 1415D	8135421 fabr.nr. S4324900	€105,95	Op voorraad	Bekijk & bestel

Kraanonderdelen voor de Atag Perfect PF-SHR 35T(i) (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag cartridge t.b.v driewegklep	8130385 fabr.nr. S4268400	€101,95	Op voorraad	Bekijk & bestel

Pakkingsets voor de Atag Perfect PF-SHR 35T(i) (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afdichtingsset driewegklep	8130885 fabr.nr. S4161300	€53,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Perfect PF-SHR 35T(i) (22) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag O-ring sifon R 46 x 3 mm	8135190 fabr.nr. S4309900	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring gasblok/venturi voor OSS1/2/3/4	8139033 fabr.nr. S4337610	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring venturi/ventilator voor OSS1/2/3/4	8139034 fabr.nr. S4325610	€19,95	Op voorraad	Bekijk & bestel
Atag lipring uitlaatstomp	8139019 fabr.nr. S4472600	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 2 stuks	8131119 fabr.nr. S4312300	€21,95	Op voorraad	Bekijk & bestel
Atag O-ring 26,7 x 1,78 mm 3 stuks	8136435 fabr.nr. S4259800	€19,95	Op voorraad	Bekijk & bestel
Atag lipring 80mm voor OSS1/2/3/4	8135123 fabr.nr. S4304200	€25,95	Op voorraad	Bekijk & bestel
Atag pakking t.b.v. branderstenen SHR35	8135020 fabr.nr. S4306000	€66,95	Op voorraad	Bekijk & bestel
Atag pakking condensbak SHR35	8135220 fabr.nr. S4306400	€29,95	Op voorraad	Bekijk & bestel
Atag pomppakking 3/4" DN20 R38x25x2 mm 2 stuks	8130150 fabr.nr. S1003810	€16,95	Op voorraad	Bekijk & bestel
Atag pakking	8135156 fabr.nr. S4323710	€18,95	Op voorraad	Bekijk & bestel
Atag afdichtring aanzuigventilator SHR voor OSS1/2/3/4	8135246 fabr.nr. S4309500	€17,95	Op voorraad	Bekijk & bestel
Atag pakking ventilatormond SHR voor OSS1/2/3/4	8135270 fabr.nr. S4305700	€19,95	Op voorraad	Bekijk & bestel
Atag pakking luchttoevoer Ø80 mm	8135153 fabr.nr. S4323510	€26,95	Op voorraad	Bekijk & bestel
Atag afdichting gasblok 3/4"	8131295 fabr.nr. S4340830	€16,95	Op voorraad	Bekijk & bestel
Atag O-ring 13,94 x 2,62 mm ontluchter/platenwisselaar voor OSS1/2/3/4	8131325 fabr.nr. S4342300	€18,95	Op voorraad	Bekijk & bestel
Atag O-ring sifon/condensbak 18,72 x 2,62 mm	8138012 fabr.nr. S4443200	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring set 4,8 x 1,8 mm aansluiting wisselaar	8137056 fabr.nr. S4322320	€17,95	Op voorraad	Bekijk & bestel
Atag afdichting mantel SHR	8139058 fabr.nr. S4479500	€45,95	Bestelartikel	Bekijk & bestel
Atag O-ring 5 x 2 mm flowsensor/aanvoer/retour 5 stuks	8137066 fabr.nr. S4329400	€21,95	Bestelartikel	Bekijk & bestel
Atag pakking elektrode ionisatie ontsteking	8135260 fabr.nr. S4397100	€29,95	Op voorraad	Bekijk & bestel
Atag siliconenpakking 25cm	8137080 fabr.nr. S4440300	€22,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Perfect PF-SHR 35T(i) (9) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag wartel t.b.v. filter M35	8136445 fabr.nr. S4259500	€27,95	Op voorraad	Bekijk & bestel
Atag overloopleiding SHR voor OSS1/2/3/4	8136272 fabr.nr. S4421400	€38,95	Op voorraad	Bekijk & bestel
Atag retourleiding platenwisselaar/driewegklep SHR	8139074 fabr.nr. S4401401	€51,95	Op voorraad	Bekijk & bestel
Atag rookgasadapter	8139023 fabr.nr. S4500500	€54,95	Op voorraad	Bekijk & bestel
Atag gasleiding OSS2 35	8135196 fabr.nr. S4333800	€51,95	Bestelartikel	Bekijk & bestel
Atag koppelingset gasblok 3/4 SHR	8131321 fabr.nr. S4340900	€45,95	Bestelartikel	Bekijk & bestel
Atag leiding aanvoer platenwisselaar/cv PF/ESHR 32/35T	8139124 fabr.nr. S4401301	€112,95	Bestelartikel	Bekijk & bestel
Atag retourleiding filter/driewegklep Ø22mm	8139073 fabr.nr. S4402301	€81,95	Bestelartikel	Bekijk & bestel
Atag T-stuk NTC3	8139006 fabr.nr. S4402400	€31,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Atag Perfect PF-SHR 35T(i) (5) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bovendeel VC 2010-10	8135170 fabr.nr. S4334910	€142,45	Op voorraad	Bekijk & bestel
Atag afsluitplaat PF ESHR	8131813 fabr.nr. S4454900	€49,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 80mm SHR	8139210 fabr.nr. S4323310	€20,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 120/80mm	8138013 fabr.nr. S4323410	€32,95	Bestelartikel	Bekijk & bestel
Atag flensplaat dwk	8139538 fabr.nr. S4371700	€30,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Perfect PF-SHR 35T(i) (10) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afsluitdop uitlaatpijp Ø13mm t.b.v rookgasmeting	8136420 fabr.nr. S4521600	€17,95	Op voorraad	Bekijk & bestel
Atag sluitring klein	8139997 fabr.nr. S4415220	€28,95	Op voorraad	Bekijk & bestel
Atag Enigma sluiting groot	8139160 fabr.nr. S4415120	€20,95	Op voorraad	Bekijk & bestel
Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4	8139217 fabr.nr. S4440000	€17,95	Op voorraad	Bekijk & bestel
Atag schroef M6 x 3 mm	8139025 fabr.nr. S4356300	€18,95	Bestelartikel	Bekijk & bestel
Atag schroef M5 x 12 mm 5 stuks	8139035 fabr.nr. S4345800	€18,95	Bestelartikel	Bekijk & bestel
Atag beugel bovenbak	8137111 fabr.nr. S4308500	€19,95	Bestelartikel	Bekijk & bestel
Atag bout M3 x 30 (3 stuks)	8139534 fabr.nr. S4345900	€18,95	Bestelartikel	Bekijk & bestel
Atag dop ontluchter SHR 3 stuks voor OSS1/2/3/4	8139162 fabr.nr. S4380600	€29,95	Bestelartikel	Bekijk & bestel
Atag schroef taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€18,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Atag Perfect PF-SHR 35T(i) (14)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag driewegklephuis VC8010 (O-R)	8135110 fabr.nr. S4308200	€127,95	Op voorraad	Bekijk & bestel
Atag droogkookbeveiliging 3/8" 0,8bar	8136270 fabr.nr. S4421800	€54,95	Op voorraad	Bekijk & bestel
Atag klemstang condensbak voor OSS1/2/3/4	8139052 fabr.nr. S4310700	€25,95	Op voorraad	Bekijk & bestel
Atag brander knevelstang voor OSS1/2/3/4	8139057 fabr.nr. S4310800	€26,95	Op voorraad	Bekijk & bestel
Atag pijpnippel 1/2"x15 mm koppelinggasleiding	8136392 fabr.nr. S4493300	€39,95	Op voorraad	Bekijk & bestel
Atag condensverzamelstuk PF/ESHR	8136277 fabr.nr. S4421300	€38,95	Op voorraad	Bekijk & bestel
Atag waterslot druksensor	8137098 fabr.nr. S4325900	€27,95	Op voorraad	Bekijk & bestel
Atag leiding driewegklep/pomp aansluitknie PF/E SHR	8137075 fabr.nr. S4436700	€57,95	Bestelartikel	Bekijk & bestel
Atag aanzuigstuk SHR32/35 voor OSS2	8139082 fabr.nr. S4325510	€46,95	Bestelartikel	Bekijk & bestel
Atag afdichting bedieningspaneel PFSHR	8136072 fabr.nr. S4416800	€20,95	Op voorraad	Bekijk & bestel
Atag bovenbak sam. SHR35	8139078 fabr.nr. S4371110	€183,95	Bestelartikel	Bekijk & bestel
Atag luchtkast thermische beveiliging met kap (LTB)	8139090 fabr.nr. S4552800	€87,95	Bestelartikel	Bekijk & bestel
Atag opsluitlijst brander SHR35	8139148 fabr.nr. S4304410	€52,95	Bestelartikel	Bekijk & bestel
Atag slangklem rvs 20-32mm voor OSS1/2/3/4	8139224 fabr.nr. S4395600	€21,95	Bestelartikel	Bekijk & bestel

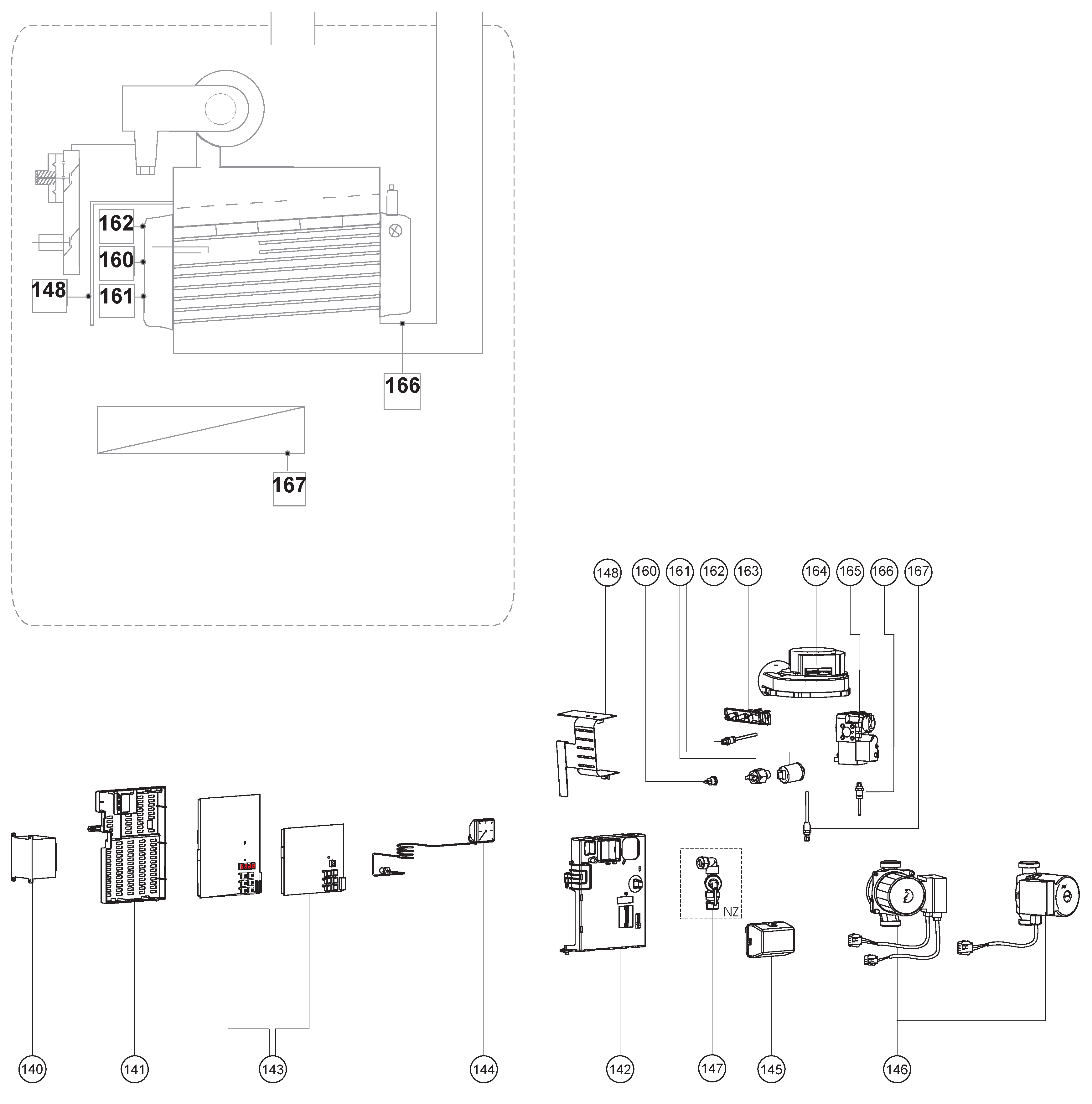

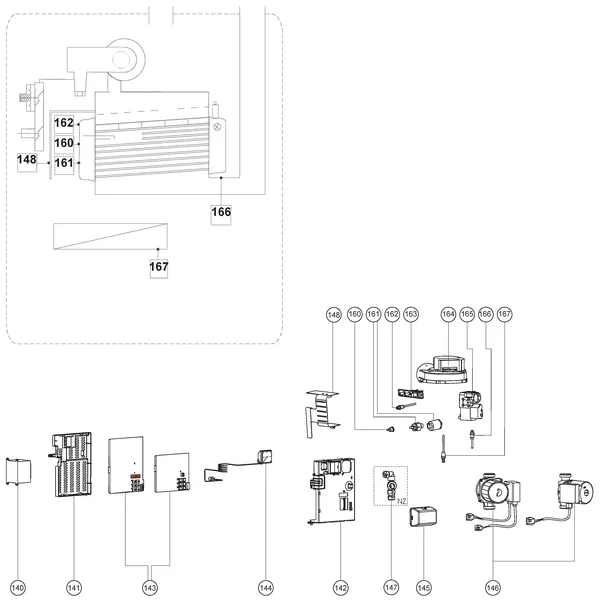

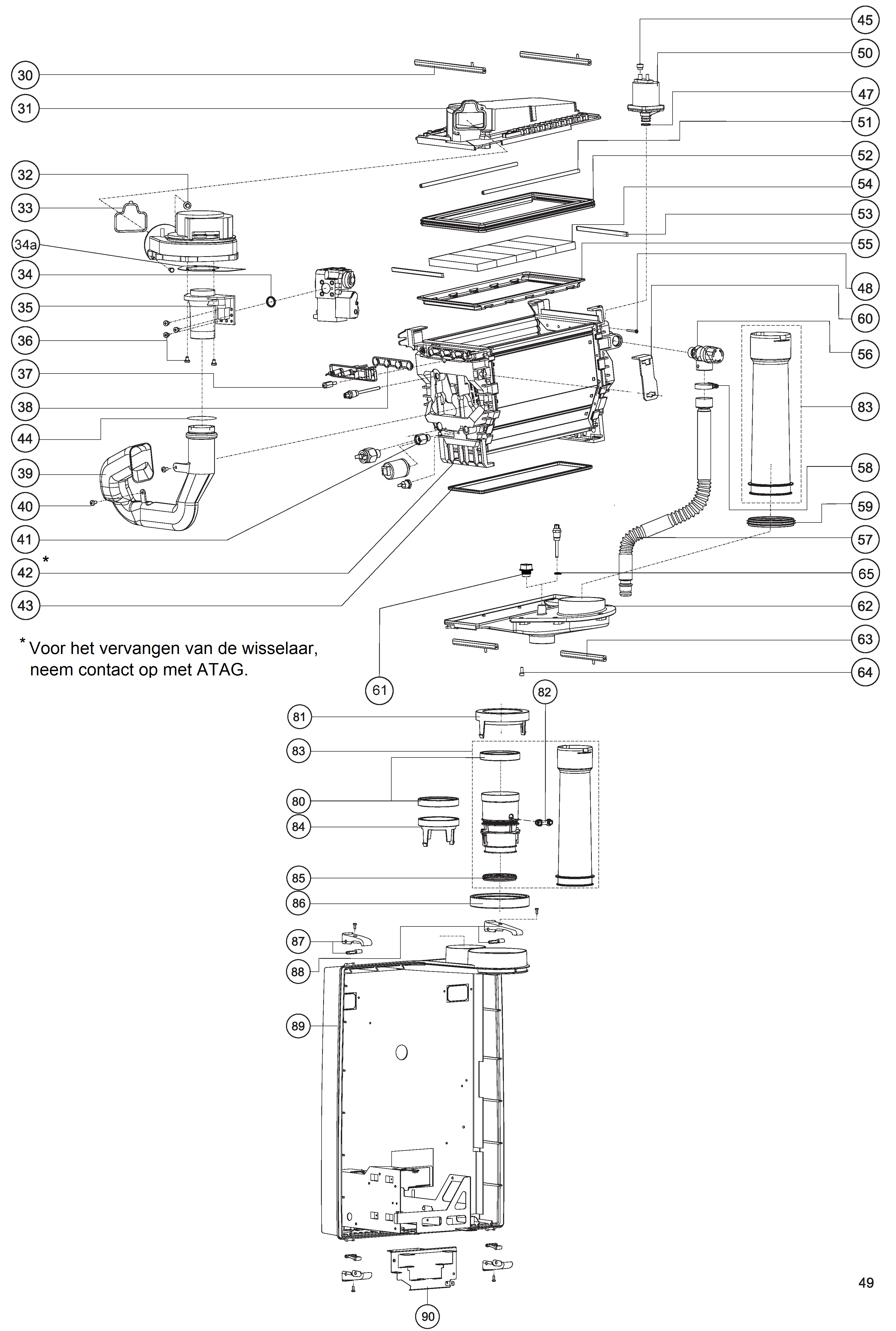

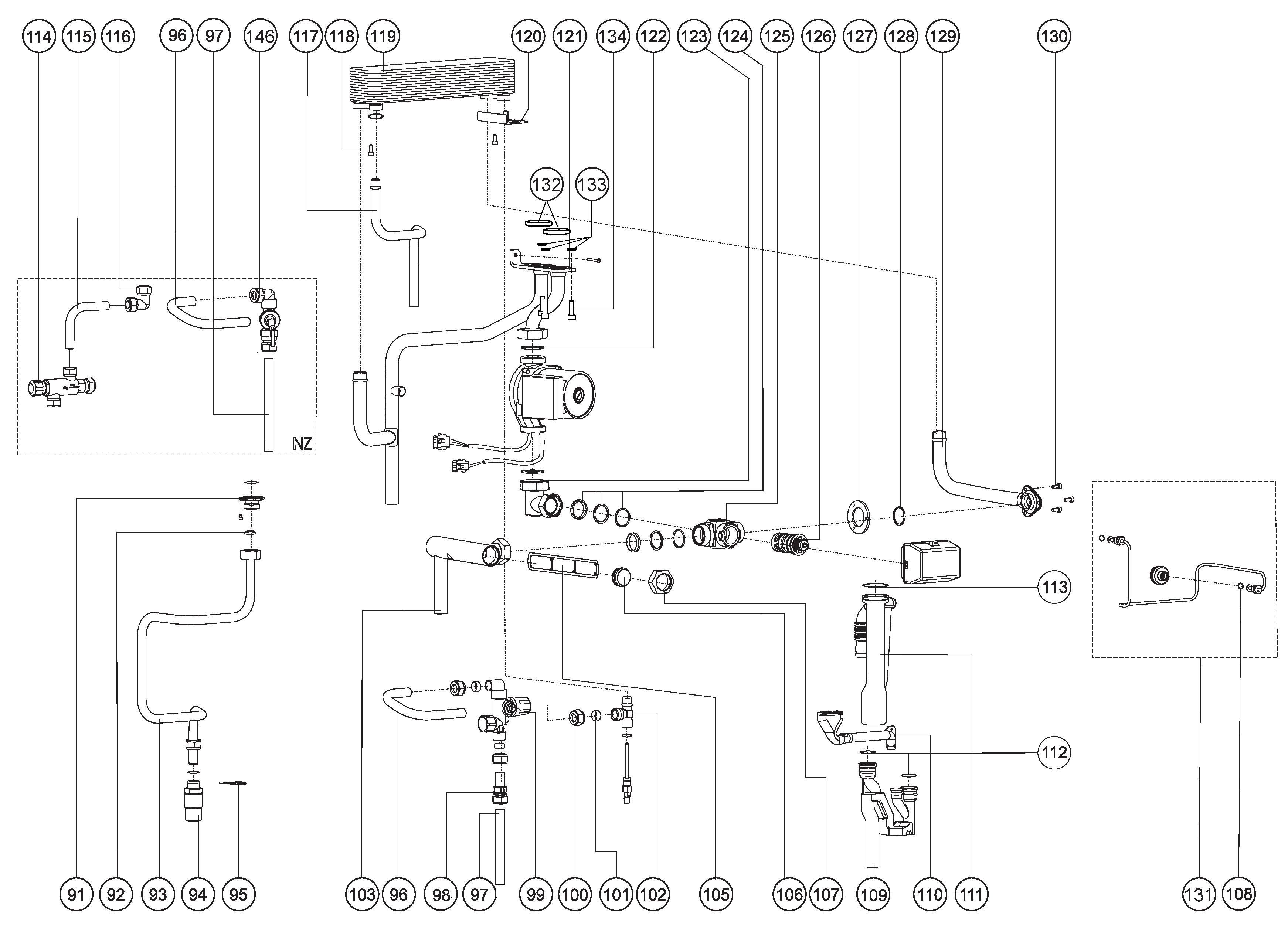

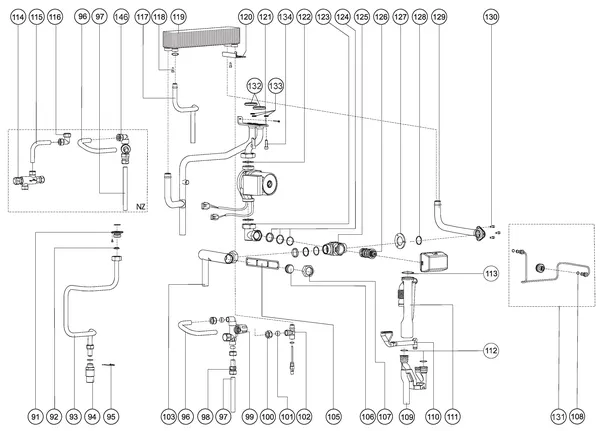

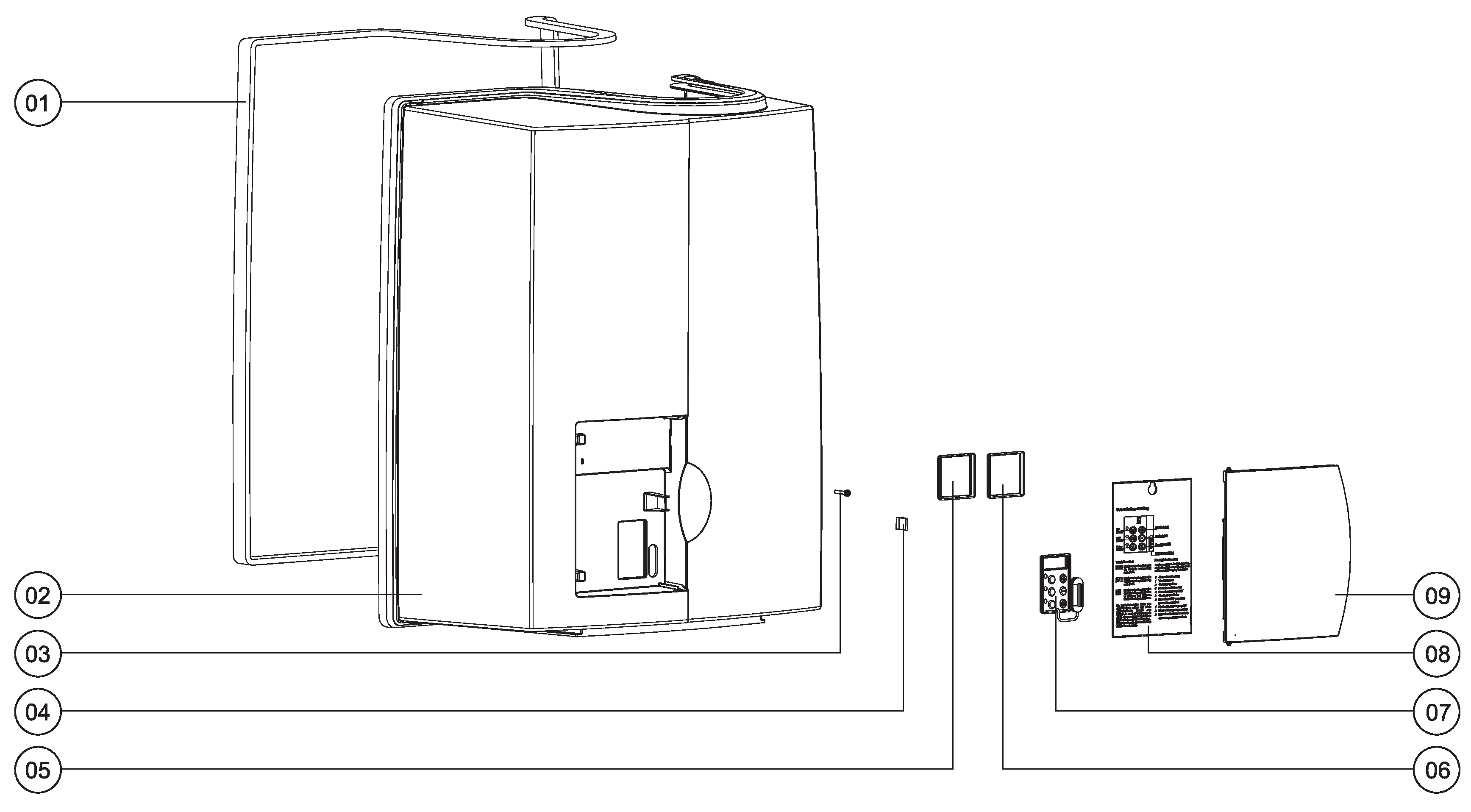

Tekeningen van de Atag Perfect PF-SHR 35T(i)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Perfect PF-SHR 35T(i)? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
1	TD sensor fout	Sensoren en voelers
10	Buitenvoeler fout (bv. open, kortgesloten, buiten range)	Sensoren en voelers
20	Aanvoertemperatuurvoeler defect	Sensoren en voelers
40	Temperatuur overschreden aan de branderaanvoertemperatuursensor.	Branders
78	Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect.	Pompen
102	Druksensor Fout	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Atag Perfect PF-SHR 35T(i)?

In de catalogus staan 85 originele onderdelen voor de Atag Perfect PF-SHR 35T(i), waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Perfect PF-SHR 35T(i)?

De ventilatoren voor dit model kosten €372,44 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Perfect PF-SHR 35T(i) op voorraad?

55 van de 85 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Perfect PF-SHR 35T(i)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Perfect PF-SHR 35T(i). Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 85 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Perfect PF-SHR 35T(i), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Perfect PF-SHR 35T(i)?

De onderdelen voor de Atag Perfect PF-SHR 35T(i) lopen van €18,95 tot €480,90 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
