Atag Perfect PF-SHR 24 onderdelen
In het kort
Instalpunt levert 76 originele onderdelen voor de Atag Perfect PF-SHR 24, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.
- 76Onderdelen
- 49Op voorraad
- €18,95Vanaf
- 17Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag Perfect PF-SHR 24 (cv-ketel)? Hieronder staan alle 76 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Ventilatoren 2
- Sensoren en voelers 2
- Druksensoren 1
- Pompen 1
- Gasblokken en gasregeling 2
- Ontsteking en ionisatie 1
- Sifons en condensafvoer 2
- Branders 1
- Displays en bediening 2
- Filters 1
- Onderhouds- en servicesets 3
- Kleppen en ventielen 3
- Elektrische onderdelen 1
- Pakkingen en afdichtingen 21
- Leidingen, buizen en slangen 8
- Beplating en panelen 3
- Bevestigingsmateriaal 10
- Overige onderdelen 12
Ventilatoren voor de Atag Perfect PF-SHR 24 (2) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Rewind gereviseerde ventilator tbv Atag 24V DC (S44427200) | 8930070 | €208,95 | Op voorraad | Bekijk & bestel |
| Atag ventilator samengesteld 24V DC SHR15/24/35 | 8135480 fabr.nr. S4442720 | €314,45 | Op voorraad | Bekijk & bestel |
Sensoren en voelers voor de Atag Perfect PF-SHR 24 (2)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag sensor boiler/retour T2-3-8-9 | 8135300 fabr.nr. S4309700 | €31,95 | Op voorraad | Bekijk & bestel |
| Atag aanvoer sensor/tap T1 12k ohm | 8135000 fabr.nr. S4307420 | €45,95 | Op voorraad | Bekijk & bestel |
Druksensoren voor de Atag Perfect PF-SHR 24 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag waterdrukmeter PF-SHR | 8136275 fabr.nr. S4420300 | €55,95 | Bestelartikel | Bekijk & bestel |
Pompen voor de Atag Perfect PF-SHR 24 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag pomp M.UPMO 20/60 130 9U 230V on/off | 8131482 fabr.nr. S5034000 | €340,95 | Op voorraad | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag Perfect PF-SHR 24 (2) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag gasregelblok type VK8115V | 8135130 fabr.nr. S4304700 | €181,95 | Op voorraad | Bekijk & bestel |
| Atag venturi SHR24 voor OSS1 | 8139089 fabr.nr. S4318810 | €93,95 | Op voorraad | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag Perfect PF-SHR 24 (1) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag elektrode ionisatie/ontsteek SHR | 8135120 fabr.nr. S4311600 | €77,95 | Op voorraad | Bekijk & bestel |
Sifons en condensafvoer voor de Atag Perfect PF-SHR 24 (2) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag condensbak SHR 15-24 | 8130381 fabr.nr. S4406920 | €114,95 | Op voorraad | Bekijk & bestel |
| Atag sifon SHR | 8139064 fabr.nr. S4421200 | €47,95 | Op voorraad | Bekijk & bestel |
Branders voor de Atag Perfect PF-SHR 24 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag branderbed S-HR 15/24 kW | 8135080 fabr.nr. S4330130 | €92,95 | Op voorraad | Bekijk & bestel |
Displays en bediening voor de Atag Perfect PF-SHR 24 (2) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag bedieningsunit huis achter | 8139015 fabr.nr. S4417100 | €33,95 | Bestelartikel | Bekijk & bestel |
| Atag bedieningsunit voorkant PF/ESHR | 8136503 fabr.nr. S4417000 | €36,95 | Bestelartikel | Bekijk & bestel |
Filters voor de Atag Perfect PF-SHR 24 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag waterfilter | 8136265 fabr.nr. S4317500 | €35,95 | Bestelartikel | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag Perfect PF-SHR 24 (3) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag revisieset isolatie platen zonder lijm SHR | 8139107 fabr.nr. S4500010 | €33,95 | Op voorraad | Bekijk & bestel |
| Atag onderhoudsset SHR 15/24 zonder brander | 8136504 fabr.nr. S4677300 | €44,95 | Op voorraad | Bekijk & bestel |
| Atag onderhoudsset SHR 15/24 met ontstekingselektrode | 8139612 fabr.nr. S4650500 | €197,95 | Op voorraad | Bekijk & bestel |
Kleppen en ventielen voor de Atag Perfect PF-SHR 24 (3) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag overstortvent Duco 3bar | 8135200 fabr.nr. S4344630 | €42,45 | Op voorraad | Bekijk & bestel |
| Atag automatische ontluchter chroom SHR voor OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | Op voorraad | Bekijk & bestel |
| Atag doseerventiel 6 l/min 60° zwart | 8133280 fabr.nr. S4169500 | €43,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de Atag Perfect PF-SHR 24 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag trafo t.b.v. MCBA 1415D | 8135421 fabr.nr. S4324900 | €105,95 | Op voorraad | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag Perfect PF-SHR 24 (21) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag Perfect PF-SHR 24 (8) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag uitlaatpijp 63° samensgesteld SHR15/24 | 8135460 fabr.nr. S4499400 | €62,95 | Op voorraad | Bekijk & bestel |
| Atag wartel t.b.v. filter M35 | 8136445 fabr.nr. S4259500 | €27,95 | Op voorraad | Bekijk & bestel |
| Atag overloopleiding SHR voor OSS1/2/3/4 | 8136272 fabr.nr. S4421400 | €38,95 | Op voorraad | Bekijk & bestel |
| Atag gasleiding OSS1 PF/E-SHR 15/24 | 8139188 fabr.nr. S4321900 | €52,95 | Bestelartikel | Bekijk & bestel |
| Atag koppelingset gasblok 3/4 SHR | 8131321 fabr.nr. S4340900 | €45,95 | Bestelartikel | Bekijk & bestel |
| Atag leiding aanvoer PF/ESHR15 | 8139554 fabr.nr. S4451800 | €114,95 | Bestelartikel | Bekijk & bestel |
| Atag leiding filter-pomp PF/ESHR | 8139118 fabr.nr. S4451900 | €106,95 | Bestelartikel | Bekijk & bestel |
| Atag slang siliconen Ø6 x 8 mm l=14cm | 8134490 fabr.nr. S4440200 | €21,95 | Bestelartikel | Bekijk & bestel |
Beplating en panelen voor de Atag Perfect PF-SHR 24 (3) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag afdichting branderstenen SHR15/24 | 8135122 fabr.nr. S4304310 | €48,95 | Bestelartikel | Bekijk & bestel |
| Atag deksel luchttoevoer 80mm SHR | 8139210 fabr.nr. S4323310 | €20,95 | Bestelartikel | Bekijk & bestel |
| Atag deksel luchttoevoer 120/80mm | 8138013 fabr.nr. S4323410 | €32,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag Perfect PF-SHR 24 (10) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag afsluitdop uitlaatpijp Ø13mm t.b.v rookgasmeting | 8136420 fabr.nr. S4521600 | €17,95 | Op voorraad | Bekijk & bestel |
| Atag sluitring klein | 8139997 fabr.nr. S4415220 | €28,95 | Op voorraad | Bekijk & bestel |
| Atag Enigma sluiting groot | 8139160 fabr.nr. S4415120 | €20,95 | Op voorraad | Bekijk & bestel |
| Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4 | 8139217 fabr.nr. S4440000 | €17,95 | Op voorraad | Bekijk & bestel |
| Atag schroef M6 x 3 mm | 8139025 fabr.nr. S4356300 | €18,95 | Bestelartikel | Bekijk & bestel |
| Atag schroef M5 x 12 mm 5 stuks | 8139035 fabr.nr. S4345800 | €18,95 | Bestelartikel | Bekijk & bestel |
| Atag beugel bovenbak | 8137111 fabr.nr. S4308500 | €19,95 | Bestelartikel | Bekijk & bestel |
| Atag bout M3 x 30 (3 stuks) | 8139534 fabr.nr. S4345900 | €18,95 | Bestelartikel | Bekijk & bestel |
| Atag dop ontluchter SHR 3 stuks voor OSS1/2/3/4 | 8139162 fabr.nr. S4380600 | €29,95 | Bestelartikel | Bekijk & bestel |
| Atag schroef taptite M5 x 8 mm ck-pd (3 x ) | 8139214 fabr.nr. S4167500 | €18,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de Atag Perfect PF-SHR 24 (12)

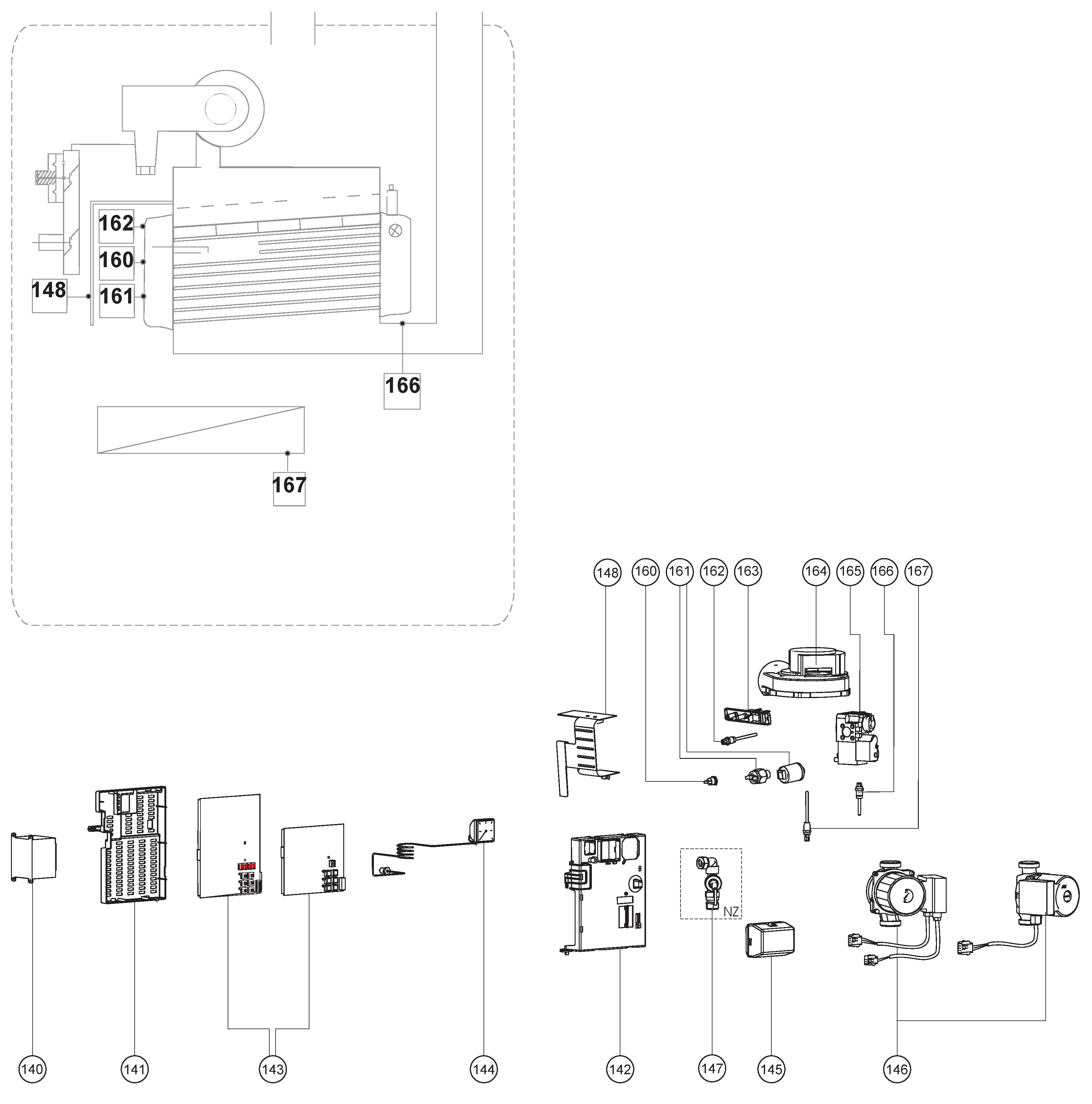

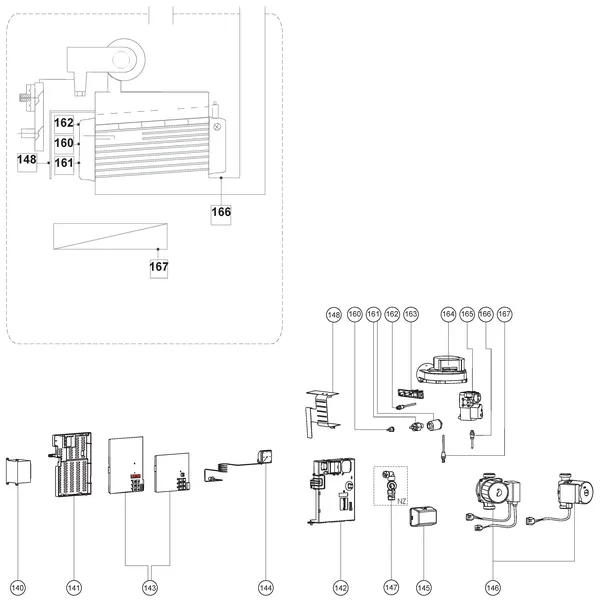

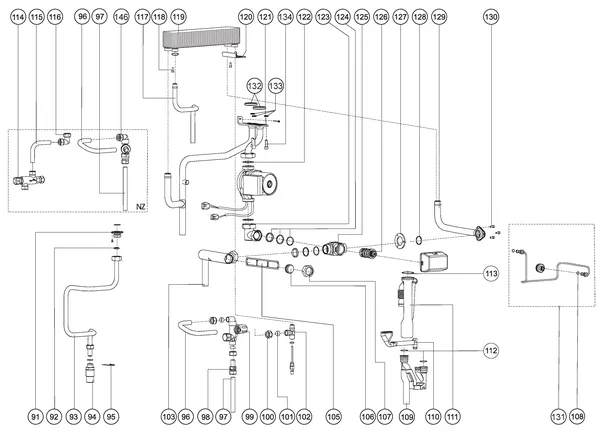

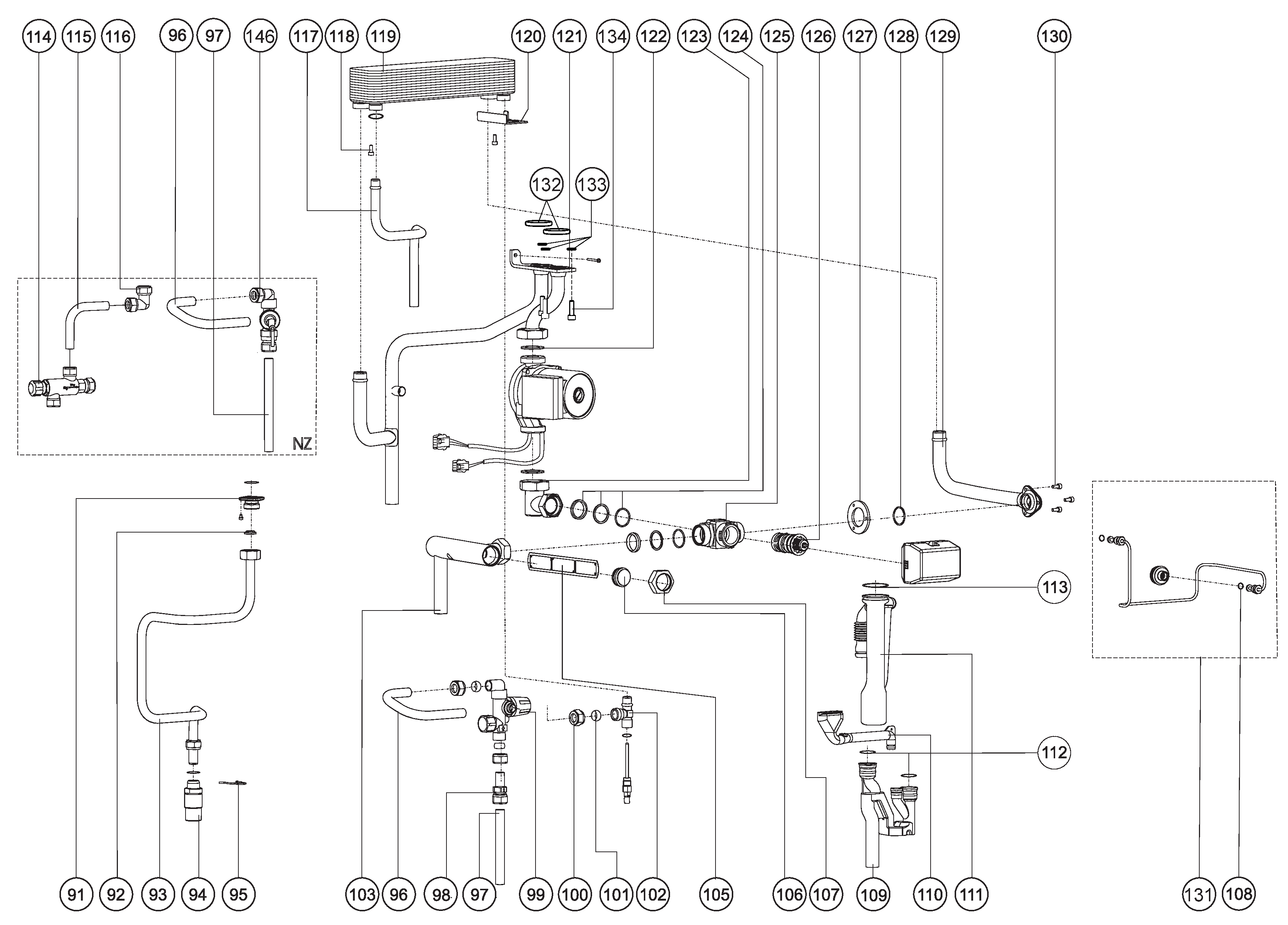

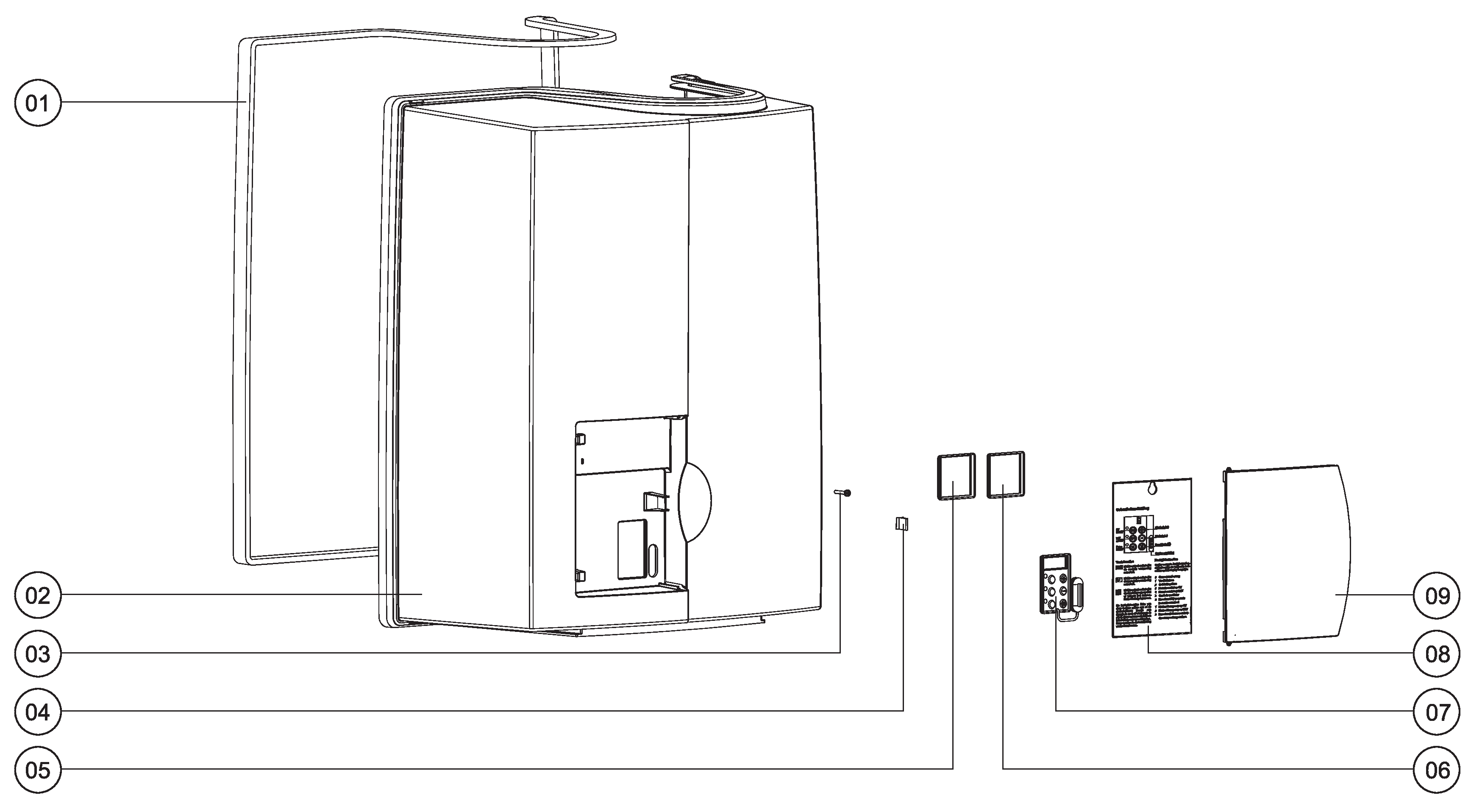

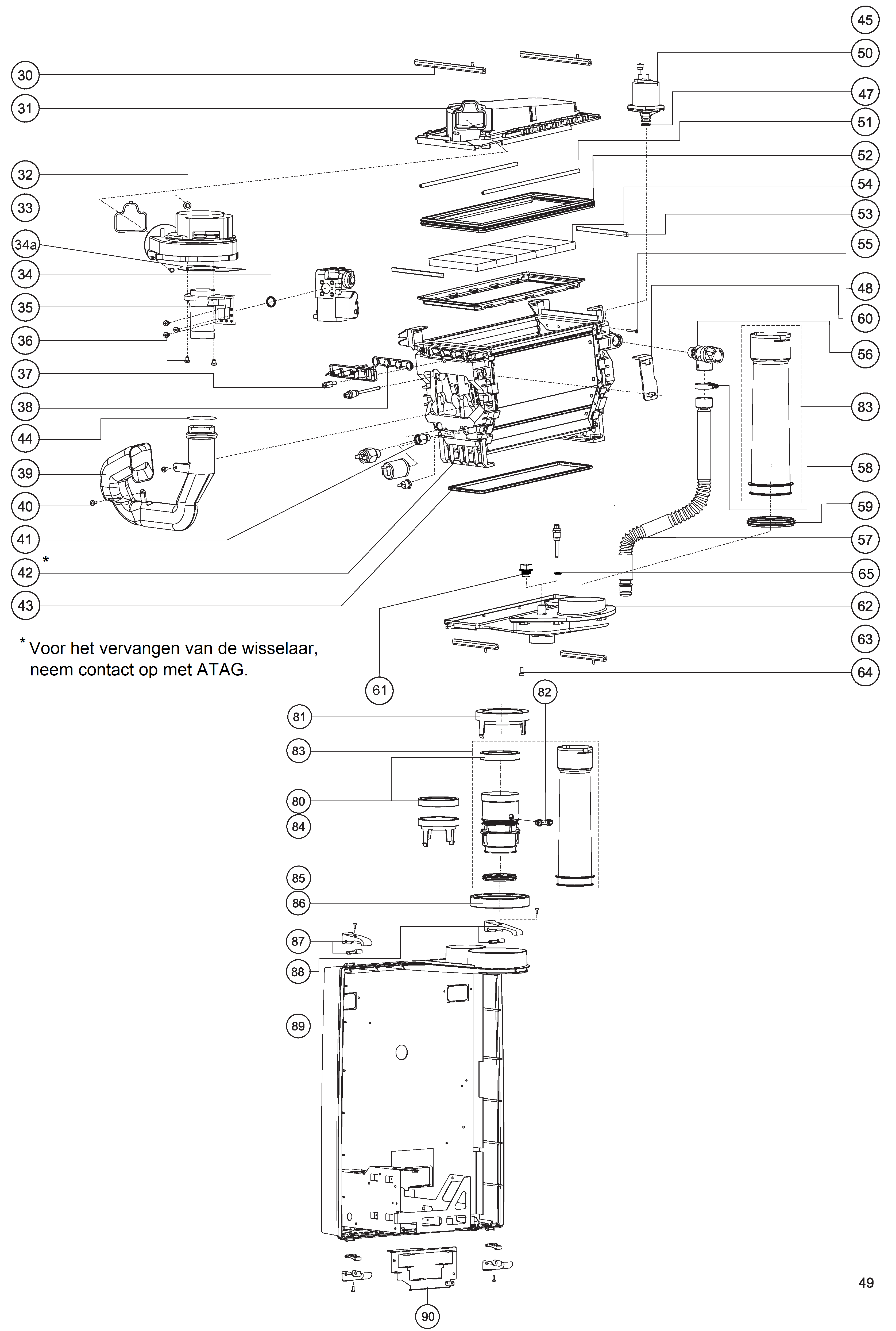

Tekeningen van de Atag Perfect PF-SHR 24
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag Perfect PF-SHR 24? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 1 | TD sensor fout | Sensoren en voelers |
| 10 | Buitenvoeler fout (bv. open, kortgesloten, buiten range) | Sensoren en voelers |
| 20 | Aanvoertemperatuurvoeler defect | Sensoren en voelers |
| 40 | Temperatuur overschreden aan de branderaanvoertemperatuursensor. | Branders |
| 78 | Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect. | Pompen |
| 102 | Druksensor Fout | Sensoren en voelers |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 tot 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Veelgestelde vragen
Welke onderdelen zijn er voor de Atag Perfect PF-SHR 24?
In de catalogus staan 76 originele onderdelen voor de Atag Perfect PF-SHR 24, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Atag Perfect PF-SHR 24?
De ventilatoren voor dit model kosten €372,44 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag Perfect PF-SHR 24 op voorraad?
49 van de 76 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag Perfect PF-SHR 24?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Perfect PF-SHR 24. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 76 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Perfect PF-SHR 24, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag Perfect PF-SHR 24?
De onderdelen voor de Atag Perfect PF-SHR 24 lopen van €18,95 tot €480,90 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
