Atag i32SZ iCon2 onderdelen
In het kort
Instalpunt levert 68 originele onderdelen voor de Atag i32SZ iCon2, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 68Onderdelen
- 28Op voorraad
- €18,95Vanaf
- 18Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag i32SZ iCon2 (cv-ketel)? Hieronder staan alle 68 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Ventilatoren 1
- Temperatuurvoelers en NTC-sensoren 2
- Druksensoren 1
- Pompen 1
- Gasblokken en gasregeling 1
- Driewegkleppen en hydrobloks 3
- Ontsteking en ionisatie 3
- Sifons en condensafvoer 4
- Branders 1
- Displays en bediening 2
- Onderhouds- en servicesets 1
- Kleppen en ventielen 2
- Elektrische onderdelen 1
- Kabels en kabelbomen 5
- Pakkingen en afdichtingen 14
- Leidingen, buizen en slangen 7
- Beplating en panelen 3
- Bevestigingsmateriaal 6
- Overige onderdelen 10
Ventilatoren voor de Atag i32SZ iCon2 (1) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag ventilator 325vdc icon2 | 8139269 fabr.nr. S4946600 | €290,95 | Op voorraad | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Atag i32SZ iCon2 (2) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag NTC retour 10K | 8139178 fabr.nr. S4746000 | €32,95 | Op voorraad | Bekijk & bestel |
| Atag ntc aanvoer 10k icon | 8132228 fabr.nr. S4891600 | €43,95 | Op voorraad | Bekijk & bestel |
Druksensoren voor de Atag i32SZ iCon2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag waterdruksensor 5V cbr-aptop | 8139273 fabr.nr. S4917800 | €78,95 | Op voorraad | Bekijk & bestel |
Pompen voor de Atag i32SZ iCon2 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag pomp UPM4 15-75 130 6U 230V IPWM (P-Serie vanaf 2019 tot 11-2022) | 8138561 fabr.nr. S5042300 | €432,95 | Op voorraad | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag i32SZ iCon2 (1) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag gasregelblok i-s | 8138555 fabr.nr. S4856300 | €193,95 | Op voorraad | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Atag i32SZ iCon2 (3) alle Atag driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag bypass intern | 8139271 fabr.nr. S4875700 | €34,95 | Op voorraad | Bekijk & bestel |
| Atag hydroblok aanvoer-pomp knel S4968700 | 8139252 fabr.nr. S4968700 | €214,95 | Bestelartikel | Bekijk & bestel |
| Atag hydroblok retour solo V3 | 8138563 fabr.nr. S4858110 | €82,95 | Bestelartikel | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag i32SZ iCon2 (3) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag elektrode ontsteking + afdichting iCon | 8138558 fabr.nr. S4863600 | €85,95 | Op voorraad | Bekijk & bestel |
| Atag ontstekingstrafo | 8138546 fabr.nr. S4851000 | €48,95 | Op voorraad | Bekijk & bestel |
| Atag ontstekingskabelset | 8138559 fabr.nr. S4863800 | €47,95 | Op voorraad | Bekijk & bestel |
Sifons en condensafvoer voor de Atag i32SZ iCon2 (4) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag sifon grendel i-s | 8132182 fabr.nr. S4846800 | €20,95 | Op voorraad | Bekijk & bestel |
| Atag condensafvoerset | 8132229 fabr.nr. S4894100 | €53,95 | Op voorraad | Bekijk & bestel |
| Atag condensbak sam.icon2 | 8132210 fabr.nr. S4863500 | €106,95 | Bestelartikel | Bekijk & bestel |
| Atag sifon kompleet set | 8132211 fabr.nr. S4863700 | €57,95 | Niet leverbaar | Bekijk & bestel |
Branders voor de Atag i32SZ iCon2 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag branderbed icon2 | 8132188 fabr.nr. S4849200 | €146,95 | Op voorraad | Bekijk & bestel |
Displays en bediening voor de Atag i32SZ iCon2 (2) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag drukknoppen bediening I-serie lux S4910800 | 8139276 fabr.nr. S4910800 | €34,95 | Bestelartikel | Bekijk & bestel |
| Atag draaiknop bediening I-serie lux S4910900 | 8139287 fabr.nr. S4910900 | €33,95 | Bestelartikel | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag i32SZ iCon2 (1) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag onderhoudsset icon-2 | 8132216 fabr.nr. S4868000 | €76,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de Atag i32SZ iCon2 (2) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag automatische ontluchter chroom SHR voor OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | Op voorraad | Bekijk & bestel |
| Atag overstortventiel 3bar iCon | 8138549 fabr.nr. S4852500 | €39,95 | Op voorraad | Bekijk & bestel |
Elektrische onderdelen voor de Atag i32SZ iCon2 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag zekering 2,5 at 250v 3 stuks S4933600 | 8139278 fabr.nr. S4933600 | €34,95 | Bestelartikel | Bekijk & bestel |
Kabels en kabelbomen voor de Atag i32SZ iCon2 (5) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag connector tw gpi wit S492300 | 8139279 fabr.nr. S4920300 | €39,95 | Bestelartikel | Bekijk & bestel |
| Atag connector ntc3 zwavelgeel S4920400 | 8139280 fabr.nr. S4920400 | €34,95 | Bestelartikel | Bekijk & bestel |
| Atag connector tw ot hemelsblauw S4920600 | 8139281 fabr.nr. S4920600 | €34,95 | Bestelartikel | Bekijk & bestel |
| Atag connector ebus oud rose S4920700 | 8139282 fabr.nr. S4920700 | €34,95 | Bestelartikel | Bekijk & bestel |
| Atag connector tw ntc4 zalmrood S4920900 | 8139283 fabr.nr. S4920900 | €34,95 | Bestelartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag i32SZ iCon2 (14) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag i32SZ iCon2 (7) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag adapter Ø80/125mm | 0640810 fabr.nr. RA10C0P0 | €73,95 | Op voorraad | Bekijk & bestel |
| Atag adapter Ø80/80mm | 0640812 fabr.nr. RA10T0P0 | €62,95 | Op voorraad | Bekijk & bestel |
| Atag concentrische adapter 60/100 mm tbv de i Zone-serie | 0642126 fabr.nr. RA10C0P1 | €73,95 | Op voorraad | Bekijk & bestel |
| Atag rookgasafvoerpijp i-serie | 8132175 fabr.nr. S4844700 | €76,95 | Bestelartikel | Bekijk & bestel |
| Atag knie retour icon | 8132185 fabr.nr. S4847500 | €69,95 | Bestelartikel | Bekijk & bestel |
| Atag leiding aanvoer icon | 8132193 fabr.nr. S4851500 | €76,95 | Bestelartikel | Bekijk & bestel |
| Atag leiding dwk-pomp icon | 8132194 fabr.nr. S4851600 | €98,95 | Niet leverbaar | Bekijk & bestel |
Beplating en panelen voor de Atag i32SZ iCon2 (3) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag complete mantel wit tbv I serie | 8139964 fabr.nr. S4875100 | €297,95 | Bestelartikel | Bekijk & bestel |
| Atag omkasting stuurautomaat EU S4864200 | 8139274 fabr.nr. S4864200 | €98,95 | Bestelartikel | Bekijk & bestel |
| Atag afdekkappen connectoren S4930800 | 8139288 fabr.nr. S4930800 | €38,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag i32SZ iCon2 (6) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag stop meetpunten concentrisch aansluitstuk (2x) | 8139856 fabr.nr. S4742600 | €25,95 | Op voorraad | Bekijk & bestel |
| Atag scharnier i-serie ketel | 8132218 fabr.nr. S4877400 | €42,95 | Op voorraad | Bekijk & bestel |
| Atag dop aanvoer solo | 8132184 fabr.nr. S4847400 | €40,95 | Bestelartikel | Bekijk & bestel |
| Atag schanier lmu i-serie | 8132227 fabr.nr. S4884500 | €37,95 | Bestelartikel | Bekijk & bestel |
| Atag borgplaat gasleiding S4885700 | 8139272 fabr.nr. S4885700 | €35,95 | Bestelartikel | Bekijk & bestel |
| Atag bout M5 x 12 mm gr fase zeskant din7985 (5 x ) | 8139213 fabr.nr. S4418710 | €22,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de Atag i32SZ iCon2 (10)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| Atag klemstang condensb icon | 8132190 fabr.nr. S4850900 | €27,95 | Op voorraad | Bekijk & bestel |
| Atag aanzuigbuis i-serie | 8132186 fabr.nr. S4847800 | €68,95 | Bestelartikel | Bekijk & bestel |
| Atag bovenbak sam.icon2 | 8132225 fabr.nr. S4883400 | €105,95 | Bestelartikel | Bekijk & bestel |
| Atag stopdop transparant 10 (2 stuks) | 8137082 fabr.nr. S4378100 | €23,95 | Bestelartikel | Bekijk & bestel |
| Atag leiding retour pomp cbr-ap en knie S4963300 | 8139264 fabr.nr. S4963300 | €103,95 | Bestelartikel | Bekijk & bestel |
| Atag aansluitsnoer 230v S494670 | 8139286 fabr.nr. S4946700 | €55,95 | Bestelartikel | Bekijk & bestel |
| Atag servicekoffer i-zone 2-3 NL | 8138177 fabr.nr. S5059600 | €1.888,95 | Bestelartikel | Bekijk & bestel |
| Atag sifonbeker i-serie | 8132180 fabr.nr. S4846600 | €56,95 | Niet leverbaar | Bekijk & bestel |
| Atag sifonpijp i-serie | 8132181 fabr.nr. S4846700 | €38,95 | Niet leverbaar | Bekijk & bestel |
| Atag borgclip leidingen hydroblok | 8139590 fabr.nr. S4747100 | €57,95 | Bestelartikel | Bekijk & bestel |

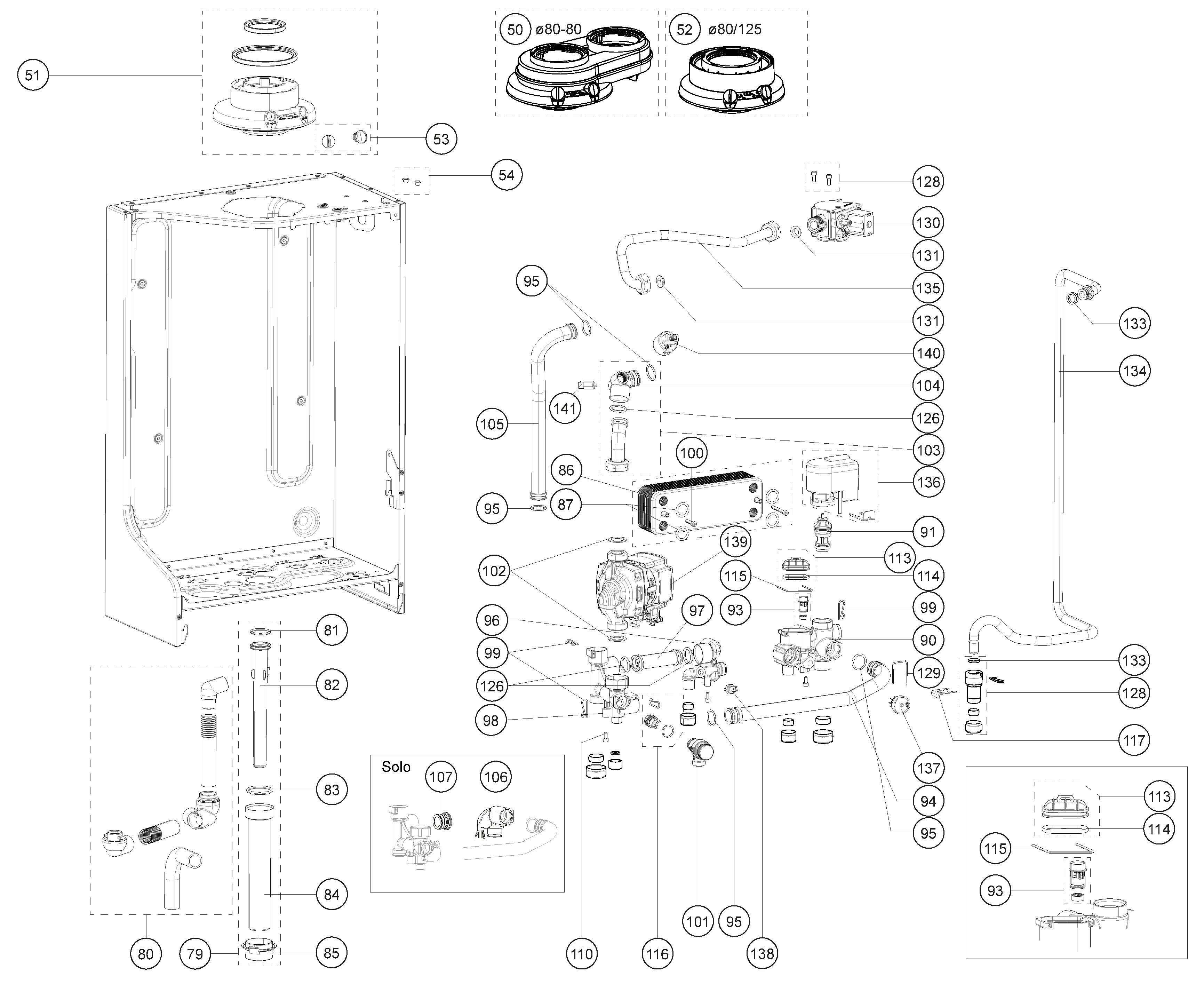

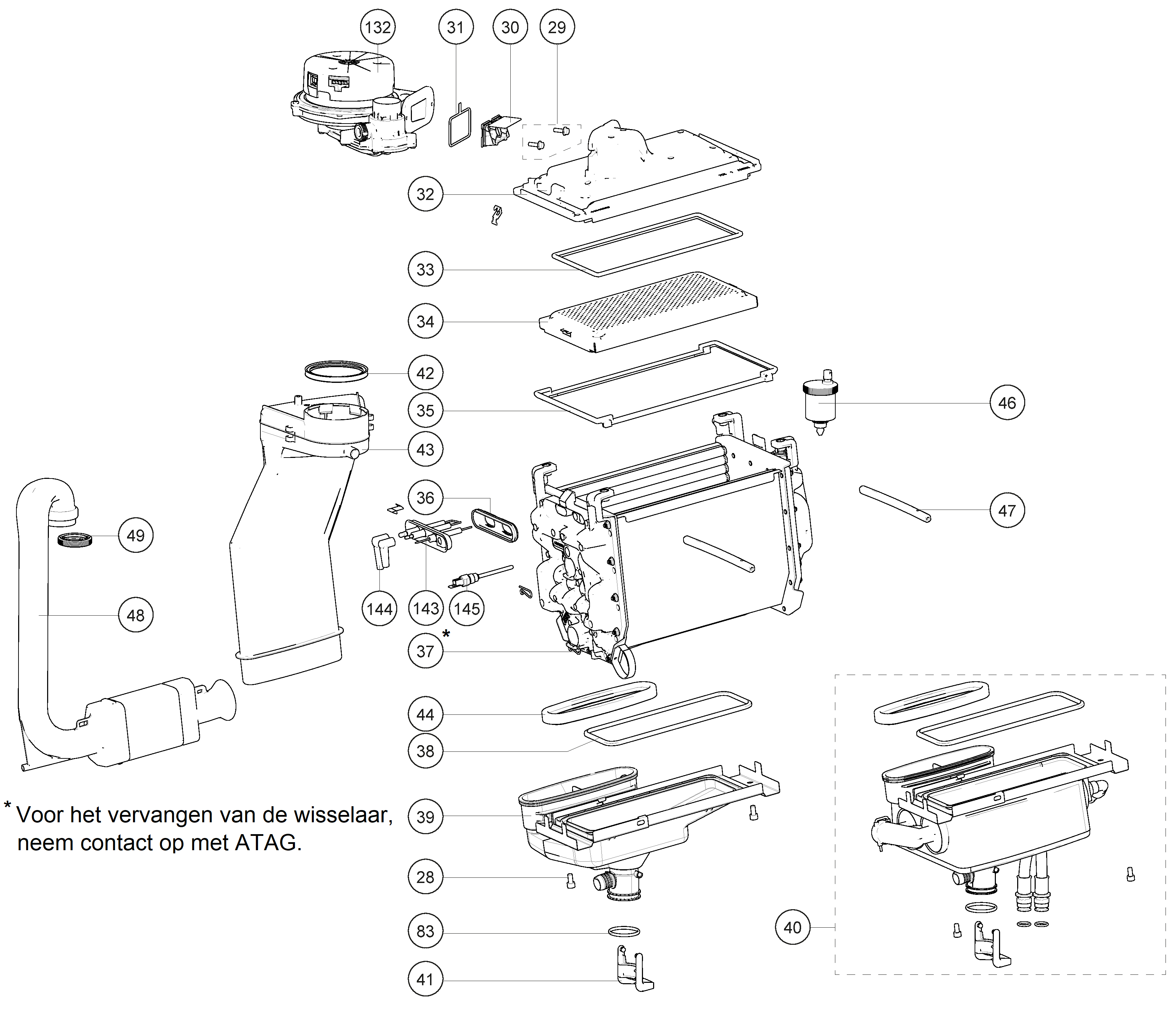

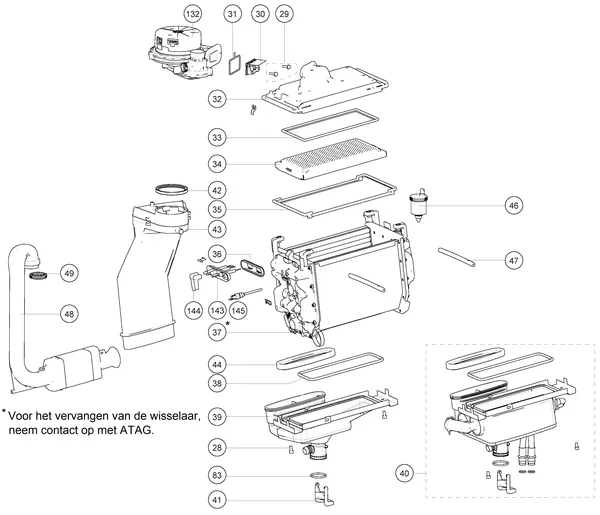

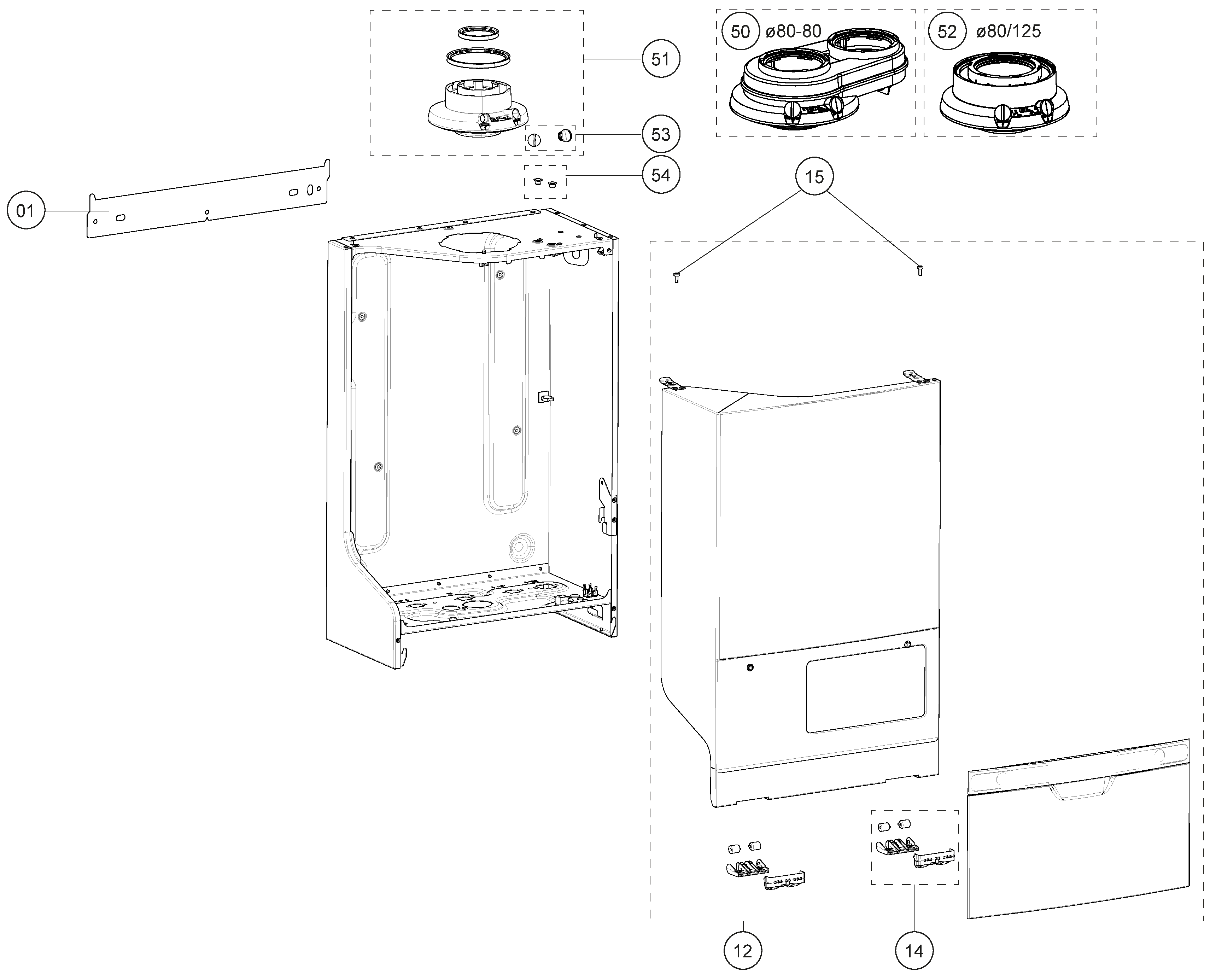

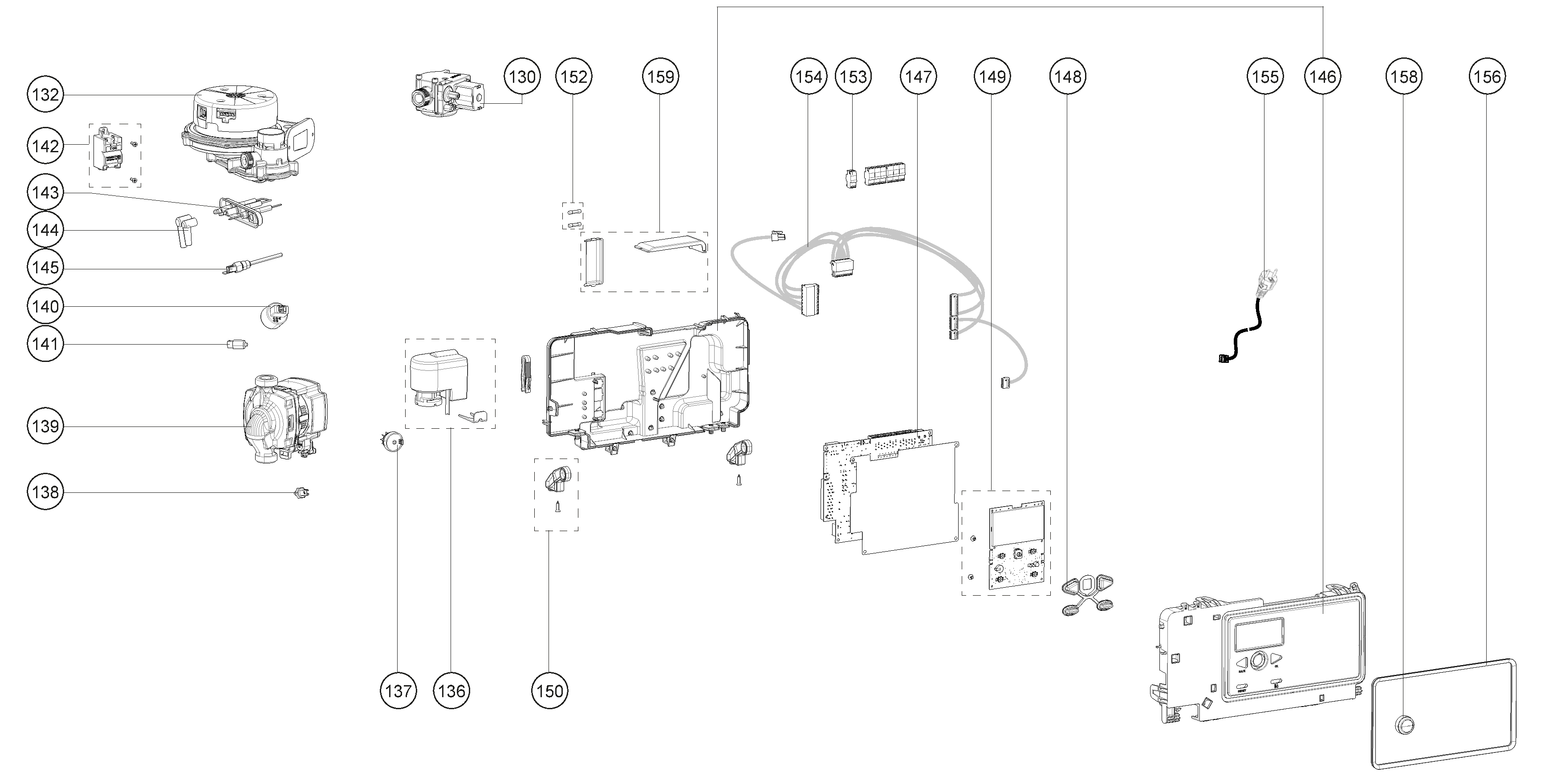

Tekeningen van de Atag i32SZ iCon2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag i32SZ iCon2? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 40 | Temperatuur overschreden aan de branderaanvoertemperatuursensor. | Branders |
| 78 | Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect. | Pompen |
| 104 | Geen pomp kick | Pompen |
| 129 | Ventilator fout (ventilator start niet op) | Ventilatoren |
| 151 | Ventilator fout (toerentalregeling wordt niet gehaald of ligt buiten range) of defecte stuurautomaat. | Ventilatoren |
| 501 | Ionisatie storing | Ontsteking en ionisatie |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 tot 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Veelgestelde vragen
Welke onderdelen zijn er voor de Atag i32SZ iCon2?
In de catalogus staan 68 originele onderdelen voor de Atag i32SZ iCon2, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Atag i32SZ iCon2?
De ventilatoren voor dit model kosten €406,41 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag i32SZ iCon2 op voorraad?
28 van de 68 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag i32SZ iCon2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag i32SZ iCon2. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 68 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag i32SZ iCon2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag i32SZ iCon2?
De onderdelen voor de Atag i32SZ iCon2 lopen van €18,95 tot €2.586,16 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
