Atag E320S | vanaf 8-2009 OSS2 onderdelen

In het kort

Instalpunt levert 87 originele onderdelen voor de Atag E320S | vanaf 8-2009 OSS2, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

87Onderdelen
58Op voorraad
€18,95Vanaf
19Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag E320S | vanaf 8-2009 OSS2 (cv-ketel)? Hieronder staan alle 87 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Atag E320S | vanaf 8-2009 OSS2 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ventilator 230V	8139182 fabr.nr. S4742800	€293,95	Op voorraad	Bekijk & bestel
Rewind gereviseerde ventilator tbv Atag A/E serie (S4742800)	8930071	€227,95	Op voorraad	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Atag E320S | vanaf 8-2009 OSS2 (2) alle Atag temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag NTC retour 10K	8139178 fabr.nr. S4746000	€32,95	Op voorraad	Bekijk & bestel
Atag NTC aanvoer 10K	8139180 fabr.nr. S4745900	€44,95	Op voorraad	Bekijk & bestel

Druksensoren voor de Atag E320S | vanaf 8-2009 OSS2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterdruk sensor Huba	8135490 fabr.nr. S4466300	€99,95	Op voorraad	Bekijk & bestel

Pompen voor de Atag E320S | vanaf 8-2009 OSS2 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag pomp UPMO 15-60 130 9U 230V	8130007 fabr.nr. S5033900	€365,95	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Atag E320S | vanaf 8-2009 OSS2 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag gasregelblok	8139183 fabr.nr. S4751900	€196,95	Op voorraad	Bekijk & bestel
Atag venturi SHR 35 voor OSS2	8136305 fabr.nr. S4318920	€93,95	Op voorraad	Bekijk & bestel

Branderautomaten voor de Atag E320S | vanaf 8-2009 OSS2 (2) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderautomaat t.b.v. Atag E325C 230V zonder stepper	8139715 fabr.nr. S4835600	€418,95	Op voorraad	Bekijk & bestel
Atag Branderautomaat 24V t.b.v. uitvoering stepper	8139241 fabr.nr. S4781800	€437,95	Op voorraad	Bekijk & bestel

Ontsteking en ionisatie voor de Atag E320S | vanaf 8-2009 OSS2 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ontsteekelectrode incl. afdichting Q en SHR na nieuwe wisselaar 2013 vanaf 2009	8138101 fabr.nr. S4710100	€85,95	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Atag E320S | vanaf 8-2009 OSS2 (1) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sifon SHR	8139064 fabr.nr. S4421200	€47,95	Op voorraad	Bekijk & bestel

Branders voor de Atag E320S | vanaf 8-2009 OSS2 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderbed sam. OSS2	8138103 fabr.nr. S4714700	€131,95	Op voorraad	Bekijk & bestel

Onderhouds- en servicesets voor de Atag E320S | vanaf 8-2009 OSS2 (1) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderhoudsset t.b.v. OSS2	8139216 fabr.nr. S4784800	€70,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Atag E320S | vanaf 8-2009 OSS2 (3) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag overstortvent Duco 3bar	8135200 fabr.nr. S4344630	€39,95	Op voorraad	Bekijk & bestel
Atag automatische ontluchter chroom SHR voor OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	Op voorraad	Bekijk & bestel
Atag terugslagklep bovendak CLV systeem	0650036 fabr.nr. AA000100	€72,95	Op voorraad	Bekijk & bestel

Elektrische onderdelen voor de Atag E320S | vanaf 8-2009 OSS2 (2) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ontsteektrafo	8139184 fabr.nr. S4744100	€49,95	Op voorraad	Bekijk & bestel
Atag zekering glas T3, 15 250V 3 stuks	8139166 fabr.nr. S4749200	€27,95	Op voorraad	Bekijk & bestel

Kabels en kabelbomen voor de Atag E320S | vanaf 8-2009 OSS2 (8) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bougiekabelset	8139177 fabr.nr. S4754400	€44,95	Op voorraad	Bekijk & bestel
Atag kabelboom 24V laagspanning basis	8139172 fabr.nr. S4744700	€64,95	Op voorraad	Bekijk & bestel
Atag connector buitenvoeler A	8139588 fabr.nr. S4745400	€19,95	Bestelartikel	Bekijk & bestel
Atag connector extern beveiligingscontrole	8139176 fabr.nr. S4745200	€25,95	Op voorraad	Bekijk & bestel
Atag connector kamerthermostaat	8139175 fabr.nr. S4745100	€21,95	Bestelartikel	Bekijk & bestel
Atag connector opentherm	8139757 fabr.nr. S4745000	€19,95	Bestelartikel	Bekijk & bestel
Atag kabelboom 230v upm pomp-vent.a/e	8139778 fabr.nr. S4793300	€37,95	Bestelartikel	Bekijk & bestel
Atag kabelboom pwm sturing a/e serie	8139785 fabr.nr. S4762100	€23,95	Bestelartikel	Bekijk & bestel

Pakkingsets voor de Atag E320S | vanaf 8-2009 OSS2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag set afdichtingen leidingen	8139209 fabr.nr. S4755100	€47,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag E320S | vanaf 8-2009 OSS2 (24) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afdichting branderbed/bovenbak Q38 voor OSS2	8138119 fabr.nr. S4717300	€28,95	Op voorraad	Bekijk & bestel
Atag afdichting wisselaar/bovenbak Q38 voor OSS2	8138121 fabr.nr. S4718400	€28,95	Op voorraad	Bekijk & bestel
Atag O-ring sifon R 46 x 3 mm	8135190 fabr.nr. S4309900	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring gasblok/venturi voor OSS1/2/3/4	8139033 fabr.nr. S4337610	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring venturi/ventilator voor OSS1/2/3/4	8139034 fabr.nr. S4325610	€19,95	Op voorraad	Bekijk & bestel
Atag lipring uitlaatstomp	8139019 fabr.nr. S4472600	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 2 stuks	8131119 fabr.nr. S4312300	€21,95	Op voorraad	Bekijk & bestel
Atag O-ring set 2 stuks 21,89 x 2,62 mm platenwisselaar	8131315 fabr.nr. S4360500	€19,95	Op voorraad	Bekijk & bestel
Atag lipring 80mm voor OSS1/2/3/4	8135123 fabr.nr. S4304200	€25,95	Op voorraad	Bekijk & bestel
Atag pakking	8135156 fabr.nr. S4323710	€18,95	Op voorraad	Bekijk & bestel
Atag afdichting onderbak OSS2	8138117 fabr.nr. S4714900	€21,95	Op voorraad	Bekijk & bestel
Atag afdichtring aanzuigventilator SHR voor OSS1/2/3/4	8135246 fabr.nr. S4309500	€17,95	Op voorraad	Bekijk & bestel
Atag pakking ventilatormond SHR voor OSS1/2/3/4	8135270 fabr.nr. S4305700	€19,95	Op voorraad	Bekijk & bestel
Atag pakking luchttoevoer Ø80 mm	8135153 fabr.nr. S4323510	€26,95	Op voorraad	Bekijk & bestel
Atag O-ring 13,94 x 2,62 mm ontluchter/platenwisselaar voor OSS1/2/3/4	8131325 fabr.nr. S4342300	€18,95	Op voorraad	Bekijk & bestel
Atag O-ring sifon/condensbak 18,72 x 2,62 mm	8138012 fabr.nr. S4443200	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring set 4,8 x 1,8 mm aansluiting wisselaar	8137056 fabr.nr. S4322320	€17,95	Op voorraad	Bekijk & bestel
Atag O-ring 14.30 x 2.40 mm gasleiding A 3 stuks	8139187 fabr.nr. S4749500	€27,95	Op voorraad	Bekijk & bestel
Atag O-ring 17.86 x 2.62 aanvoer/retour (4 stuks)	8139193 fabr.nr. S4753800	€30,95	Op voorraad	Bekijk & bestel
Atag afdichtring pomp 1" 2 stuks	8139237 fabr.nr. S0009000	€16,95	Op voorraad	Bekijk & bestel
Atag afdichting bedieningsunit mantel	8139219 fabr.nr. S4754700	€21,95	Bestelartikel	Bekijk & bestel
Atag afdichting mantel SHR	8139058 fabr.nr. S4479500	€45,95	Bestelartikel	Bekijk & bestel
Atag O-ring 18 x 2 mm dop hydroblok (4 stuks))	8139198 fabr.nr. S4753700	€19,95	Bestelartikel	Bekijk & bestel
Atag afdichting ionisatie/ontsteking OSS alle	8138100 fabr.nr. S4709800	€43,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag E320S | vanaf 8-2009 OSS2 (6) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag overloopleiding SHR voor OSS1/2/3/4	8136272 fabr.nr. S4421400	€38,95	Op voorraad	Bekijk & bestel
Atag leiding Ø22 mm aanvoer/retour	8139194 fabr.nr. S4743200	€50,95	Op voorraad	Bekijk & bestel
Atag rookgasadapter	8139023 fabr.nr. S4500500	€54,95	Op voorraad	Bekijk & bestel
Atag gasleiding A244	8139586 fabr.nr. S4741300	€75,95	Bestelartikel	Bekijk & bestel
Atag leiding aanvoer OSS2	8139205 fabr.nr. S4743000	€93,95	Bestelartikel	Bekijk & bestel
Atag leiding hydroblok/pomp	8139207 fabr.nr. S4743100	€51,95	Op voorraad	Bekijk & bestel

Beplating en panelen voor de Atag E320S | vanaf 8-2009 OSS2 (4) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag deur mantel E-serie	8139236 fabr.nr. S4735900	€68,95	Op voorraad	Bekijk & bestel
Atag deksel luchttoevoer 80mm SHR	8139210 fabr.nr. S4323310	€20,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 120/80mm	8138013 fabr.nr. S4323410	€32,95	Bestelartikel	Bekijk & bestel
Atag mantel sam.e	8139815 fabr.nr. S4823000	€270,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Atag E320S | vanaf 8-2009 OSS2 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag isolatie set pijpplaat links en rechts Q/E voor OSS1/2/3/4	8138109 fabr.nr. S4730900	€27,95	Op voorraad	Bekijk & bestel

Bevestigingsmateriaal voor de Atag E320S | vanaf 8-2009 OSS2 (10) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afsluitdop uitlaatpijp Ø13mm t.b.v rookgasmeting	8136420 fabr.nr. S4521600	€17,95	Op voorraad	Bekijk & bestel
Atag sluitring klein	8139997 fabr.nr. S4415220	€28,95	Op voorraad	Bekijk & bestel
Atag Enigma sluiting groot	8139160 fabr.nr. S4415120	€20,95	Op voorraad	Bekijk & bestel
Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4	8139217 fabr.nr. S4440000	€17,95	Op voorraad	Bekijk & bestel
Atag borgveer gasleiding A-serie	8139222 fabr.nr. S4751800	€30,95	Bestelartikel	Bekijk & bestel
Atag dop hydroblok 1/2"	8139197 fabr.nr. S4747000	€40,95	Bestelartikel	Bekijk & bestel
Atag dop ontluchter SHR 3 stuks voor OSS1/2/3/4	8139162 fabr.nr. S4380600	€29,95	Bestelartikel	Bekijk & bestel
Atag schroef taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€18,95	Bestelartikel	Bekijk & bestel
Atag bout M6 x 20 mm rvs inbus bp 4,2 3 stuks	8139513 fabr.nr. S4307220	€20,95	Bestelartikel	Bekijk & bestel
Atag bout M5 x 12 mm gr fase zeskant din7985 (5 x )	8139213 fabr.nr. S4418710	€22,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Atag E320S | vanaf 8-2009 OSS2 (14)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderbak samengesteld OSS2	8138107 fabr.nr. S4730700	€97,95	Op voorraad	Bekijk & bestel
Atag klemstang condensbak voor OSS1/2/3/4	8139052 fabr.nr. S4310700	€25,95	Op voorraad	Bekijk & bestel
Atag brander knevelstang voor OSS1/2/3/4	8139057 fabr.nr. S4310800	€26,95	Op voorraad	Bekijk & bestel
Atag pijpnippel 1/2"x15 mm koppelinggasleiding	8136392 fabr.nr. S4493300	€39,95	Op voorraad	Bekijk & bestel
Atag condensverzamelstuk PF/ESHR	8136277 fabr.nr. S4421300	€38,95	Op voorraad	Bekijk & bestel
Atag waterslot druksensor	8137098 fabr.nr. S4325900	€27,95	Op voorraad	Bekijk & bestel
Atag aansluitsnoer 230V	8139174 fabr.nr. S4746600	€40,95	Bestelartikel	Bekijk & bestel
Atag aanzuigstuk SHR32/35 voor OSS2	8139082 fabr.nr. S4325510	€46,95	Bestelartikel	Bekijk & bestel
Atag bovenbak sam. OSS2	8139181 fabr.nr. S4735100	€107,95	Bestelartikel	Bekijk & bestel
Atag condensplug 1/4" voor OSS1/2/3/4	8139712 fabr.nr. S4674500	€20,95	Bestelartikel	Bekijk & bestel
Atag flowrestrictie CV d=10mm zwart	8139196 fabr.nr. S4753200	€42,95	Bestelartikel	Bekijk & bestel
Atag slangklem rvs 20-32mm voor OSS1/2/3/4	8139224 fabr.nr. S4395600	€21,95	Bestelartikel	Bekijk & bestel
Atag borgclip leidingen hydroblok	8139590 fabr.nr. S4747100	€57,95	Bestelartikel	Bekijk & bestel
Atag service koffer A	8139232 fabr.nr. S4755000	€2.653,95	Niet leverbaar	Bekijk & bestel

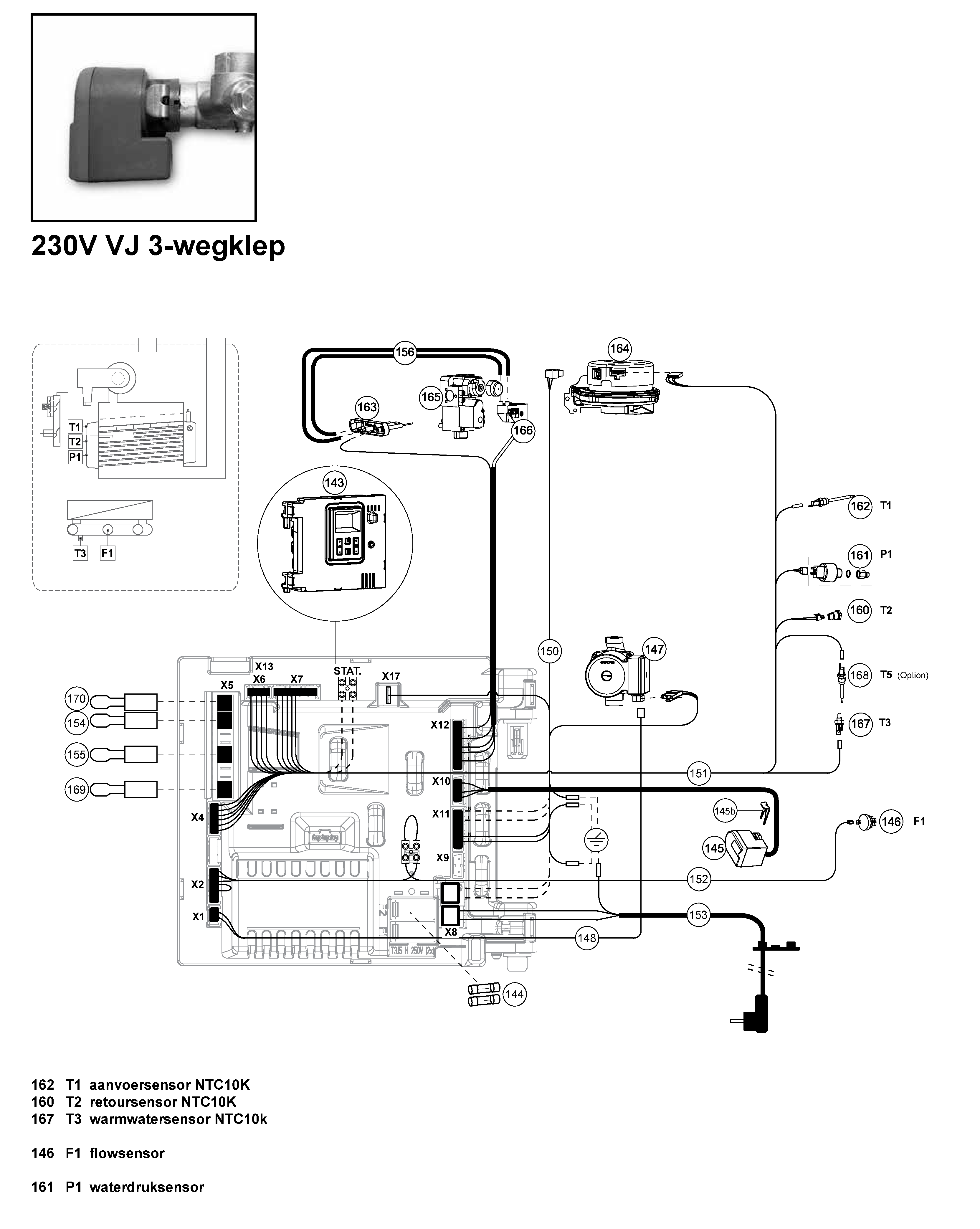

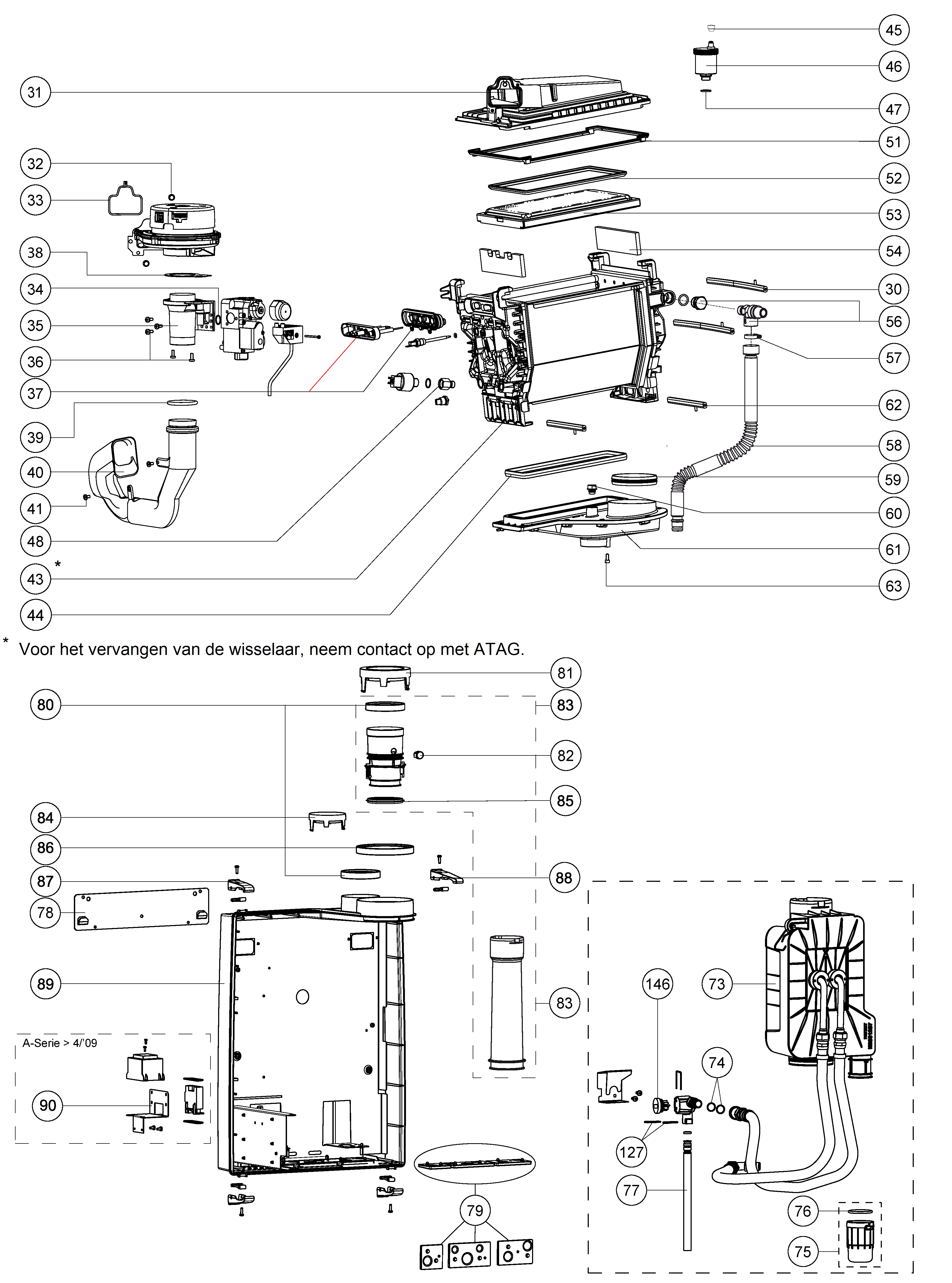

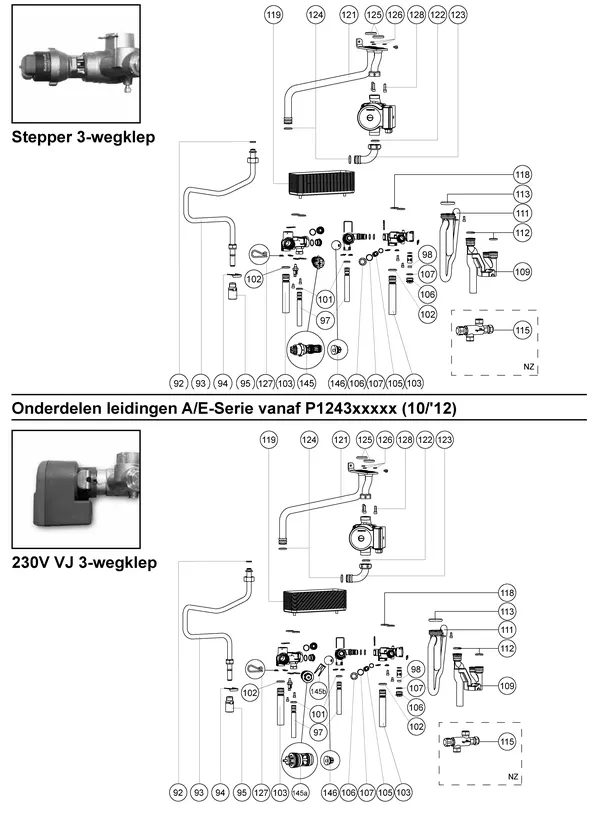

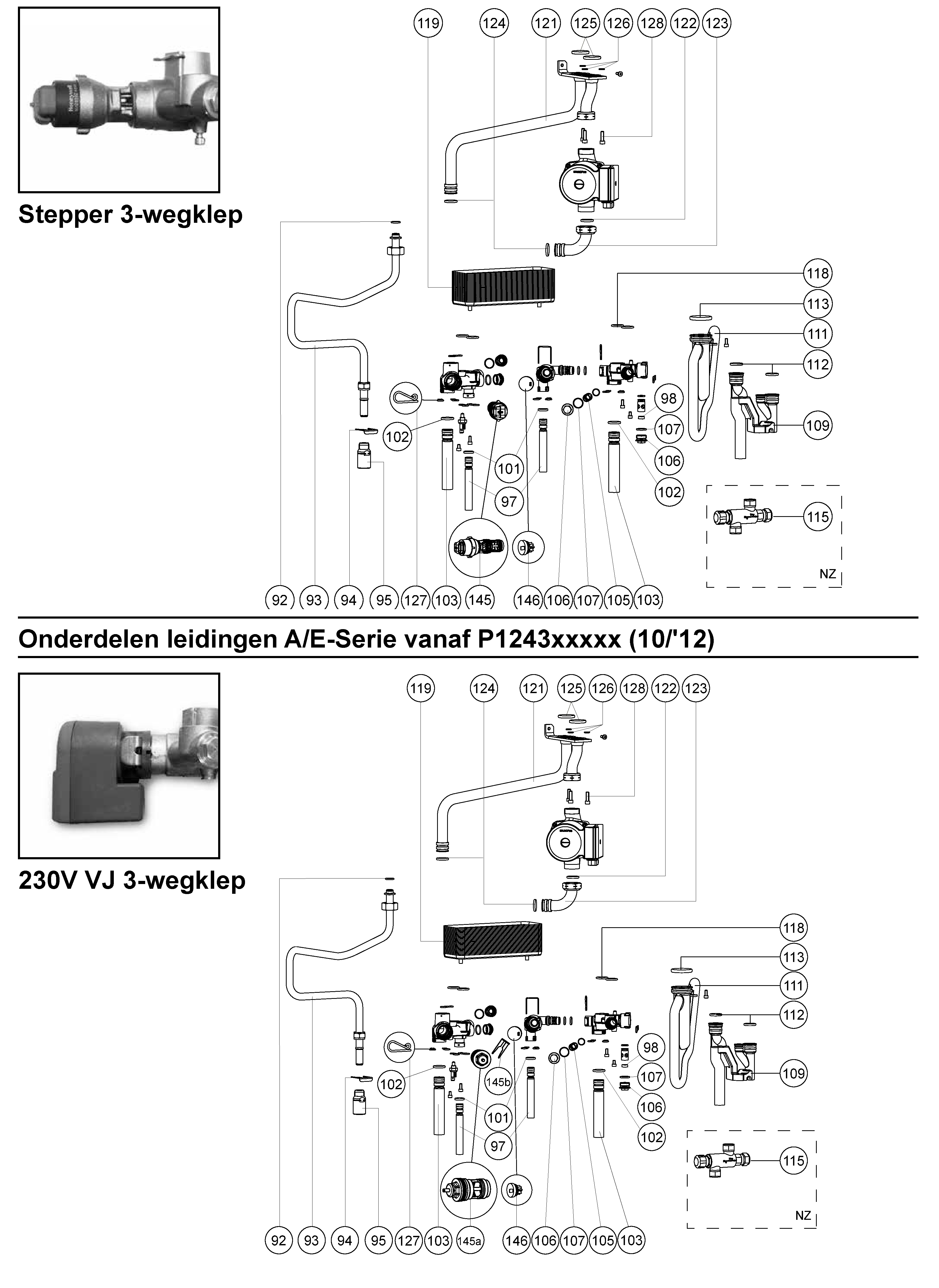

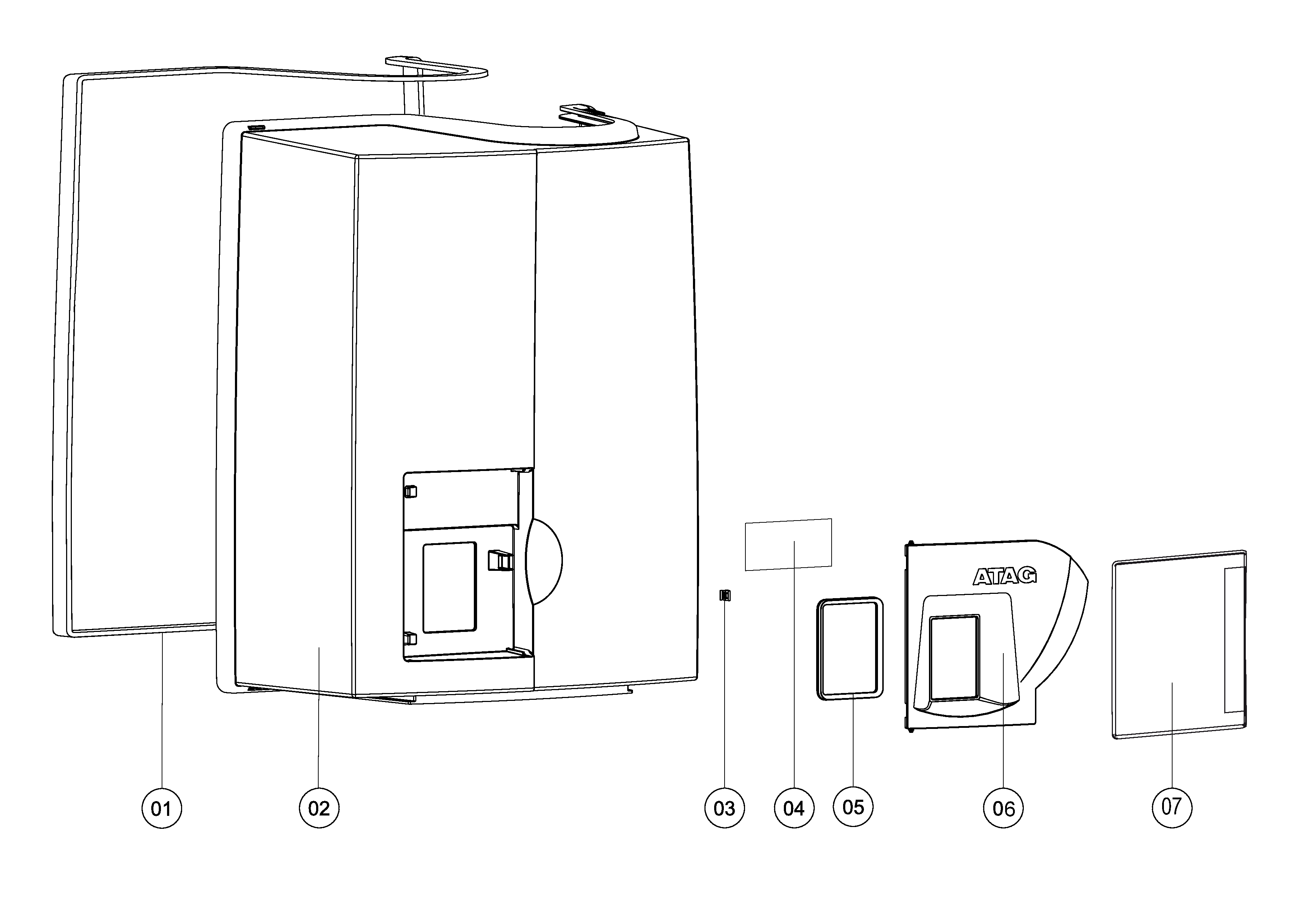

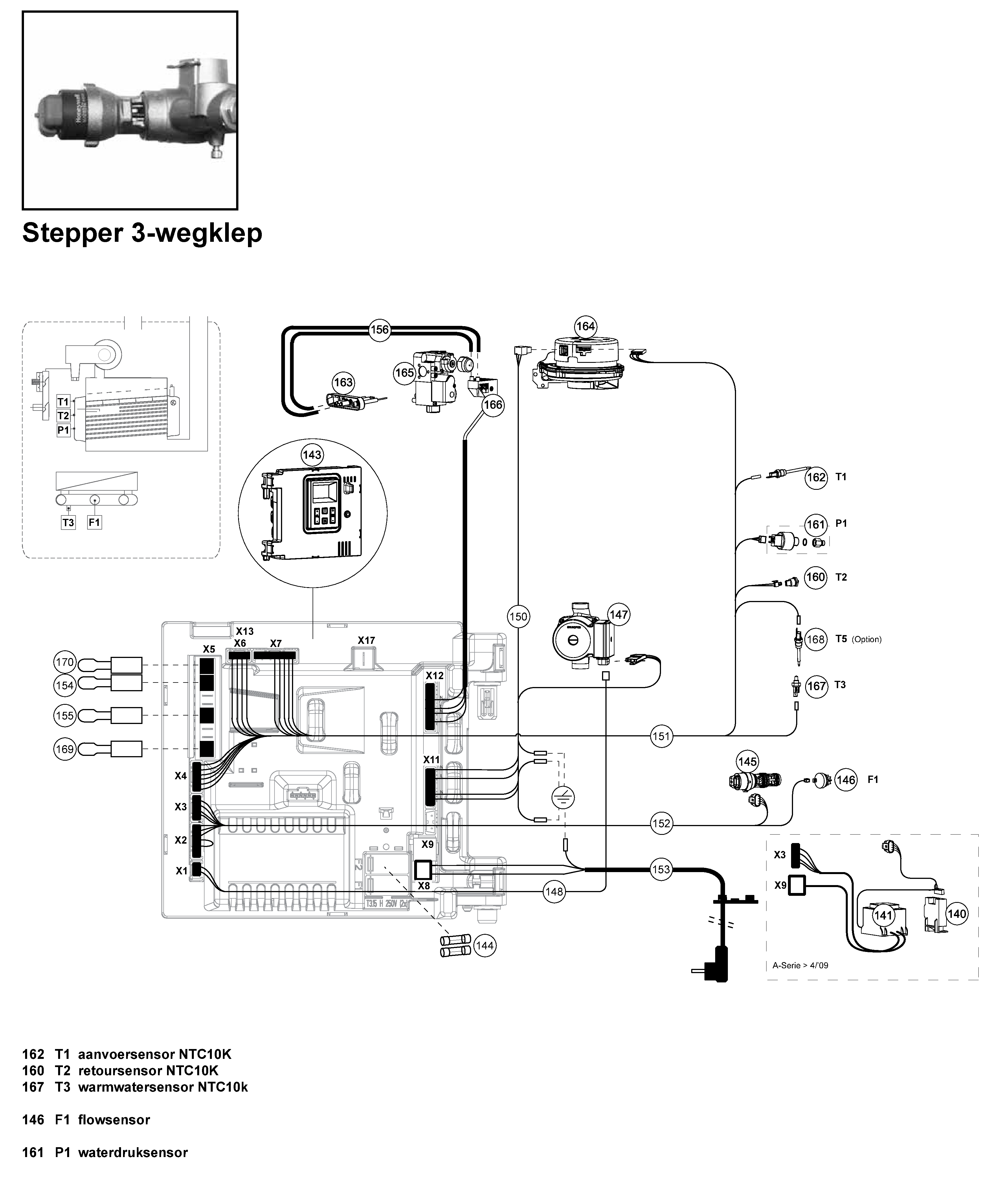

Tekeningen van de Atag E320S | vanaf 8-2009 OSS2

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag E320S | vanaf 8-2009 OSS2? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
40	Temperatuur overschreden aan de branderaanvoertemperatuursensor.	Branders
78	Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect.	Pompen
104	Geen pomp kick	Pompen
129	Ventilator fout (ventilator start niet op)	Ventilatoren
151	Ventilator fout (toerentalregeling wordt niet gehaald of ligt buiten range) of defecte stuurautomaat.	Ventilatoren
501	Ionisatie storing	Ontsteking en ionisatie

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Atag E320S | vanaf 8-2009 OSS2?

In de catalogus staan 87 originele onderdelen voor de Atag E320S | vanaf 8-2009 OSS2, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag E320S | vanaf 8-2009 OSS2?

De ventilatoren voor dit model kosten €410,34 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag E320S | vanaf 8-2009 OSS2 op voorraad?

58 van de 87 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag E320S | vanaf 8-2009 OSS2?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag E320S | vanaf 8-2009 OSS2. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 87 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag E320S | vanaf 8-2009 OSS2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag E320S | vanaf 8-2009 OSS2?

De onderdelen voor de Atag E320S | vanaf 8-2009 OSS2 lopen van €18,95 tot €2.594,00 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
