Atag E22C | tot 2009 OSS1 onderdelen

In het kort

Instalpunt levert 87 originele onderdelen voor de Atag E22C | tot 2009 OSS1, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

87Onderdelen
56Op voorraad
€18,95Vanaf
22Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag E22C | tot 2009 OSS1 (cv-ketel)? Hieronder staan alle 87 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Atag E22C | tot 2009 OSS1 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Rewind gereviseerde ventilator tbv Atag 24V DC (S44427200)	8930070	€208,95	Op voorraad	Bekijk & bestel
Atag ventilator samengesteld 24V DC SHR15/24/35	8135480 fabr.nr. S4442720	€314,45	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Atag E22C | tot 2009 OSS1 (3)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sensor boiler/retour T2-3-8-9	8135300 fabr.nr. S4309700	€31,95	Op voorraad	Bekijk & bestel
Atag aanvoer sensor/tap T1 12k ohm	8135000 fabr.nr. S4307420	€45,95	Op voorraad	Bekijk & bestel
Atag rookgassensor + kabel	8135320 fabr.nr. S4368200	€67,95	Bestelartikel	Bekijk & bestel

Druksensoren voor de Atag E22C | tot 2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterdruk sensor Huba	8135490 fabr.nr. S4466300	€114,45	Op voorraad	Bekijk & bestel

Pompen voor de Atag E22C | tot 2009 OSS1 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag pomp UPMO 20-60 130 9u 230V MOD	8135296 fabr.nr. S5033700	€323,95	Op voorraad	Bekijk & bestel

Warmtewisselaars voor de Atag E22C | tot 2009 OSS1 (1) alle Atag warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag platenwisselaar 24kW	8136250 fabr.nr. S4462400	€217,95	Bestelartikel	Bekijk & bestel

Gasblokken en gasregeling voor de Atag E22C | tot 2009 OSS1 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag gasregelblok type VK8115V	8135130 fabr.nr. S4304700	€181,95	Op voorraad	Bekijk & bestel
Atag venturi SHR24 voor OSS1	8139089 fabr.nr. S4318810	€93,95	Op voorraad	Bekijk & bestel

Branderautomaten voor de Atag E22C | tot 2009 OSS1 (1) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderautomaat MCBA 1417 H1.1	8139158 fabr.nr. S4736200	€492,95	Op voorraad	Bekijk & bestel

Ontsteking en ionisatie voor de Atag E22C | tot 2009 OSS1 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ontsteekelectrode incl. afdichting Q en SHR na nieuwe wisselaar 2013 vanaf 2009	8138101 fabr.nr. S4710100	€104,45	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Atag E22C | tot 2009 OSS1 (1) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sifon SHR	8139064 fabr.nr. S4421200	€47,95	Op voorraad	Bekijk & bestel

Branders voor de Atag E22C | tot 2009 OSS1 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag brandercassete sam. 25kW voor OSS1	8138102 fabr.nr. S4714600	€123,95	Bestelartikel	Bekijk & bestel

Displays en bediening voor de Atag E22C | tot 2009 OSS1 (2) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bedieningsunit huis achter	8139015 fabr.nr. S4417100	€33,95	Bestelartikel	Bekijk & bestel
Atag bedieningsunit voorkant PF/ESHR	8136503 fabr.nr. S4417000	€36,95	Bestelartikel	Bekijk & bestel

Filters voor de Atag E22C | tot 2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterfilter	8136265 fabr.nr. S4317500	€35,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag E22C | tot 2009 OSS1 (1) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderhoudsset t.b.v. OSS1	8139218 fabr.nr. S4784700	€70,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Atag E22C | tot 2009 OSS1 (5) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag overstortvent Duco 3bar	8135200 fabr.nr. S4344630	€42,45	Op voorraad	Bekijk & bestel
Atag automatische ontluchter chroom SHR voor OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	Op voorraad	Bekijk & bestel
Atag inlaatcombinatie PF/E SHR	8139063 fabr.nr. S4537400	€115,95	Bestelartikel	Bekijk & bestel
Atag doseerventiel 6 l/min grijs	8138014 fabr.nr. S4446400	€71,95	Bestelartikel	Bekijk & bestel
Atag wartel 15 knel	8139870 fabr.nr. S1035700	€19,95	Bestelartikel	Bekijk & bestel

Elektrische onderdelen voor de Atag E22C | tot 2009 OSS1 (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag trafo t.b.v. MCBA 1415D	8135421 fabr.nr. S4324900	€105,95	Op voorraad	Bekijk & bestel

Kraanonderdelen voor de Atag E22C | tot 2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag cartridge t.b.v driewegklep	8130385 fabr.nr. S4268400	€101,95	Op voorraad	Bekijk & bestel

Pakkingsets voor de Atag E22C | tot 2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afdichtingsset driewegklep	8130885 fabr.nr. S4161300	€53,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag E22C | tot 2009 OSS1 (21) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag O-ring sifon R 46 x 3 mm	8135190 fabr.nr. S4309900	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring gasblok/venturi voor OSS1/2/3/4	8139033 fabr.nr. S4337610	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring venturi/ventilator voor OSS1/2/3/4	8139034 fabr.nr. S4325610	€19,95	Op voorraad	Bekijk & bestel
Atag lipring uitlaatstomp	8139019 fabr.nr. S4472600	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 2 stuks	8131119 fabr.nr. S4312300	€21,95	Op voorraad	Bekijk & bestel
Atag O-ring 26,7 x 1,78 mm 3 stuks	8136435 fabr.nr. S4259800	€19,95	Op voorraad	Bekijk & bestel
Atag lipring Ø63mm AMGAS voor OSS1/2/3/4	8137005 fabr.nr. S4307900	€17,95	Op voorraad	Bekijk & bestel
Atag pomppakking 3/4" DN20 R38x25x2 mm 2 stuks	8130150 fabr.nr. S1003810	€16,95	Op voorraad	Bekijk & bestel
Atag pakking	8135156 fabr.nr. S4323710	€18,95	Op voorraad	Bekijk & bestel
Atag afdichting wisselaar/bovenbak 25 kW voor OSS1	8138115 fabr.nr. S4709100	€28,95	Op voorraad	Bekijk & bestel
Atag afdichting onderbak 25kW	8138116 fabr.nr. S4709500	€17,95	Op voorraad	Bekijk & bestel
Atag afdichting branderbed/bovenbak Q25 voor OSS1	8138118 fabr.nr. S4717200	€29,95	Op voorraad	Bekijk & bestel
Atag afdichtring aanzuigventilator SHR voor OSS1/2/3/4	8135246 fabr.nr. S4309500	€17,95	Op voorraad	Bekijk & bestel
Atag pakking ventilatormond SHR voor OSS1/2/3/4	8135270 fabr.nr. S4305700	€19,95	Op voorraad	Bekijk & bestel
Atag pakking luchttoevoer Ø80 mm	8135153 fabr.nr. S4323510	€26,95	Op voorraad	Bekijk & bestel
Atag afdichting gasblok 3/4"	8131295 fabr.nr. S4340830	€16,95	Op voorraad	Bekijk & bestel
Atag O-ring 13,94 x 2,62 mm ontluchter/platenwisselaar voor OSS1/2/3/4	8131325 fabr.nr. S4342300	€18,95	Op voorraad	Bekijk & bestel
Atag O-ring sifon/condensbak 18,72 x 2,62 mm	8138012 fabr.nr. S4443200	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring set 4,8 x 1,8 mm aansluiting wisselaar	8137056 fabr.nr. S4322320	€17,95	Op voorraad	Bekijk & bestel
Atag afdichting mantel SHR	8139058 fabr.nr. S4479500	€45,95	Bestelartikel	Bekijk & bestel
Atag afdichting ionisatie/ontsteking OSS alle	8138100 fabr.nr. S4709800	€43,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag E22C | tot 2009 OSS1 (11) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag uitlaatpijp 63° samensgesteld SHR15/24	8135460 fabr.nr. S4499400	€62,95	Op voorraad	Bekijk & bestel
Atag wartel t.b.v. filter M35	8136445 fabr.nr. S4259500	€27,95	Op voorraad	Bekijk & bestel
Atag overloopleiding SHR voor OSS1/2/3/4	8136272 fabr.nr. S4421400	€38,95	Op voorraad	Bekijk & bestel
Atag retourleiding platenwisselaar/driewegklep SHR	8139074 fabr.nr. S4401401	€51,95	Op voorraad	Bekijk & bestel
Atag leiding overstort voor inlaatcombinatie	8136271 fabr.nr. S4421510	€28,95	Op voorraad	Bekijk & bestel
Atag gasleiding OSS1 PF/E-SHR 15/24	8139188 fabr.nr. S4321900	€52,95	Bestelartikel	Bekijk & bestel
Atag koppelingset gasblok 3/4 SHR	8131321 fabr.nr. S4340900	€45,95	Bestelartikel	Bekijk & bestel
Atag leiding 15 warm pf/eshr	8139808 fabr.nr. S4401600	€41,95	Bestelartikel	Bekijk & bestel
Atag leiding aanvoer platenwisselaar CV PF/SHR 24T	8139049 fabr.nr. S4401201	€105,95	Bestelartikel	Bekijk & bestel
Atag retourleiding filter/driewegklep Ø22mm	8139073 fabr.nr. S4402301	€81,95	Bestelartikel	Bekijk & bestel
Atag T-stuk NTC3	8139006 fabr.nr. S4402400	€31,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Atag E22C | tot 2009 OSS1 (5) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag bovendeel VC 2010-10	8135170 fabr.nr. S4334910	€142,45	Op voorraad	Bekijk & bestel
Atag deur mantel E-serie	8139236 fabr.nr. S4735900	€68,95	Op voorraad	Bekijk & bestel
Atag deksel luchttoevoer 80mm SHR	8139210 fabr.nr. S4323310	€20,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 120/80mm	8138013 fabr.nr. S4323410	€32,95	Bestelartikel	Bekijk & bestel
Atag flensplaat dwk	8139538 fabr.nr. S4371700	€30,95	Bestelartikel	Bekijk & bestel

Isolatie voor de Atag E22C | tot 2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag isolatie set pijpplaat links en rechts Q/E voor OSS1/2/3/4	8138109 fabr.nr. S4730900	€27,95	Op voorraad	Bekijk & bestel

Bevestigingsmateriaal voor de Atag E22C | tot 2009 OSS1 (9) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag afsluitdop uitlaatpijp Ø13mm t.b.v rookgasmeting	8136420 fabr.nr. S4521600	€17,95	Op voorraad	Bekijk & bestel
Atag sluitring klein	8139997 fabr.nr. S4415220	€28,95	Op voorraad	Bekijk & bestel
Atag Enigma sluiting groot	8139160 fabr.nr. S4415120	€20,95	Op voorraad	Bekijk & bestel
Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4	8139217 fabr.nr. S4440000	€17,95	Op voorraad	Bekijk & bestel
Atag bout M3 x 30 (3 stuks)	8139534 fabr.nr. S4345900	€18,95	Bestelartikel	Bekijk & bestel
Atag dop ontluchter SHR 3 stuks voor OSS1/2/3/4	8139162 fabr.nr. S4380600	€29,95	Bestelartikel	Bekijk & bestel
Atag schroef taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€18,95	Bestelartikel	Bekijk & bestel
Atag bout M6 x 20 mm rvs inbus bp 4,2 3 stuks	8139513 fabr.nr. S4307220	€20,95	Bestelartikel	Bekijk & bestel
Atag bout M5 x 12 mm gr fase zeskant din7985 (5 x )	8139213 fabr.nr. S4418710	€22,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Atag E22C | tot 2009 OSS1 (14)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderbak samengesteld 25kW	8138106 fabr.nr. S4730600	€108,45	Op voorraad	Bekijk & bestel
Atag driewegklephuis VC8010 (O-R)	8135110 fabr.nr. S4308200	€127,95	Op voorraad	Bekijk & bestel
Atag filterdop	8136440 fabr.nr. S4317610	€37,95	Op voorraad	Bekijk & bestel
Atag klemstang condensbak voor OSS1/2/3/4	8139052 fabr.nr. S4310700	€25,95	Op voorraad	Bekijk & bestel
Atag brander knevelstang voor OSS1/2/3/4	8139057 fabr.nr. S4310800	€26,95	Op voorraad	Bekijk & bestel
Atag pijpnippel 1/2"x15 mm koppelinggasleiding	8136392 fabr.nr. S4493300	€39,95	Op voorraad	Bekijk & bestel
Atag condensverzamelstuk PF/ESHR	8136277 fabr.nr. S4421300	€38,95	Op voorraad	Bekijk & bestel
Atag afdichting bedieningspaneel ESHR	8139234 fabr.nr. S4479100	€29,95	Op voorraad	Bekijk & bestel
Atag waterslot druksensor	8137098 fabr.nr. S4325900	€27,95	Op voorraad	Bekijk & bestel
Atag leiding driewegklep/pomp aansluitknie PF/E SHR	8137075 fabr.nr. S4436700	€57,95	Bestelartikel	Bekijk & bestel
Atag aanzuigstuk SHR15/24 voor OSS1	8137114 fabr.nr. S4347510	€46,95	Bestelartikel	Bekijk & bestel
Atag bovenbak sam. OSS1 voor OSS1/2/3/4	8139212 fabr.nr. S4735000	€98,95	Bestelartikel	Bekijk & bestel
Atag condensplug 1/4" voor OSS1/2/3/4	8139712 fabr.nr. S4674500	€20,95	Bestelartikel	Bekijk & bestel
Atag slangklem rvs 20-32mm voor OSS1/2/3/4	8139224 fabr.nr. S4395600	€21,95	Bestelartikel	Bekijk & bestel

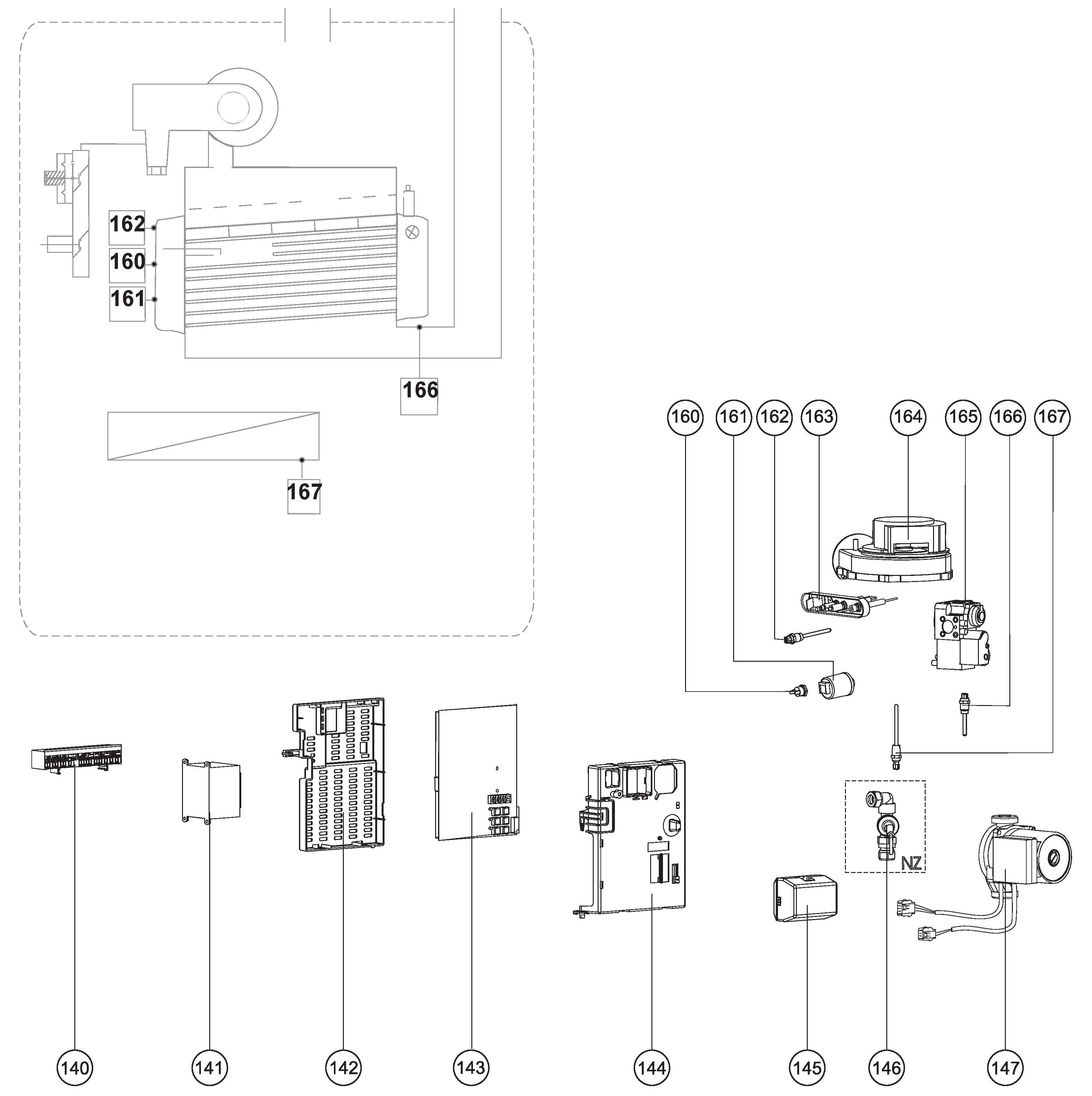

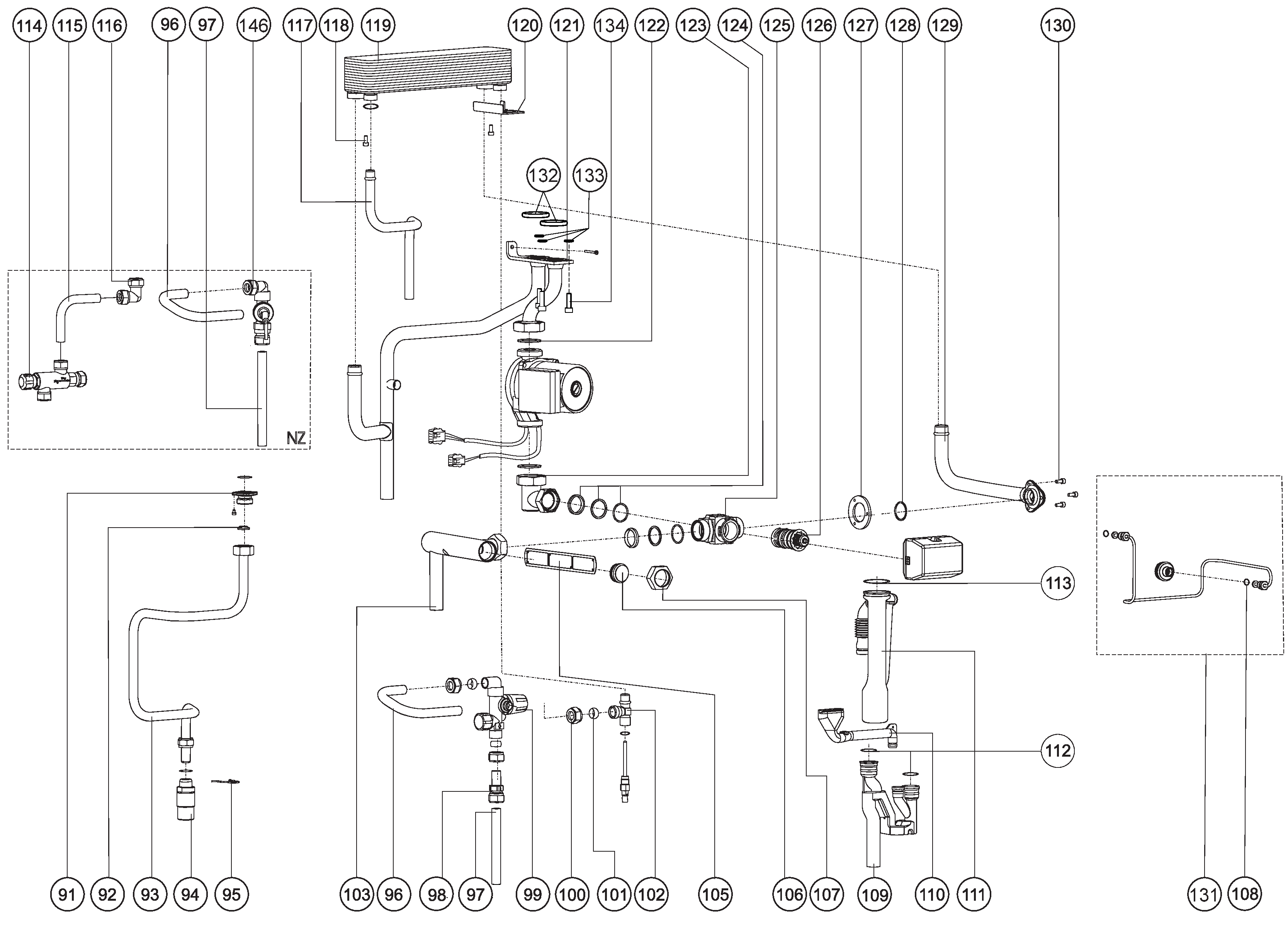

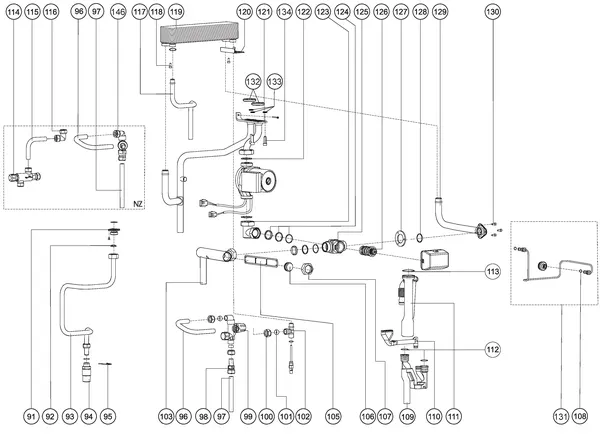

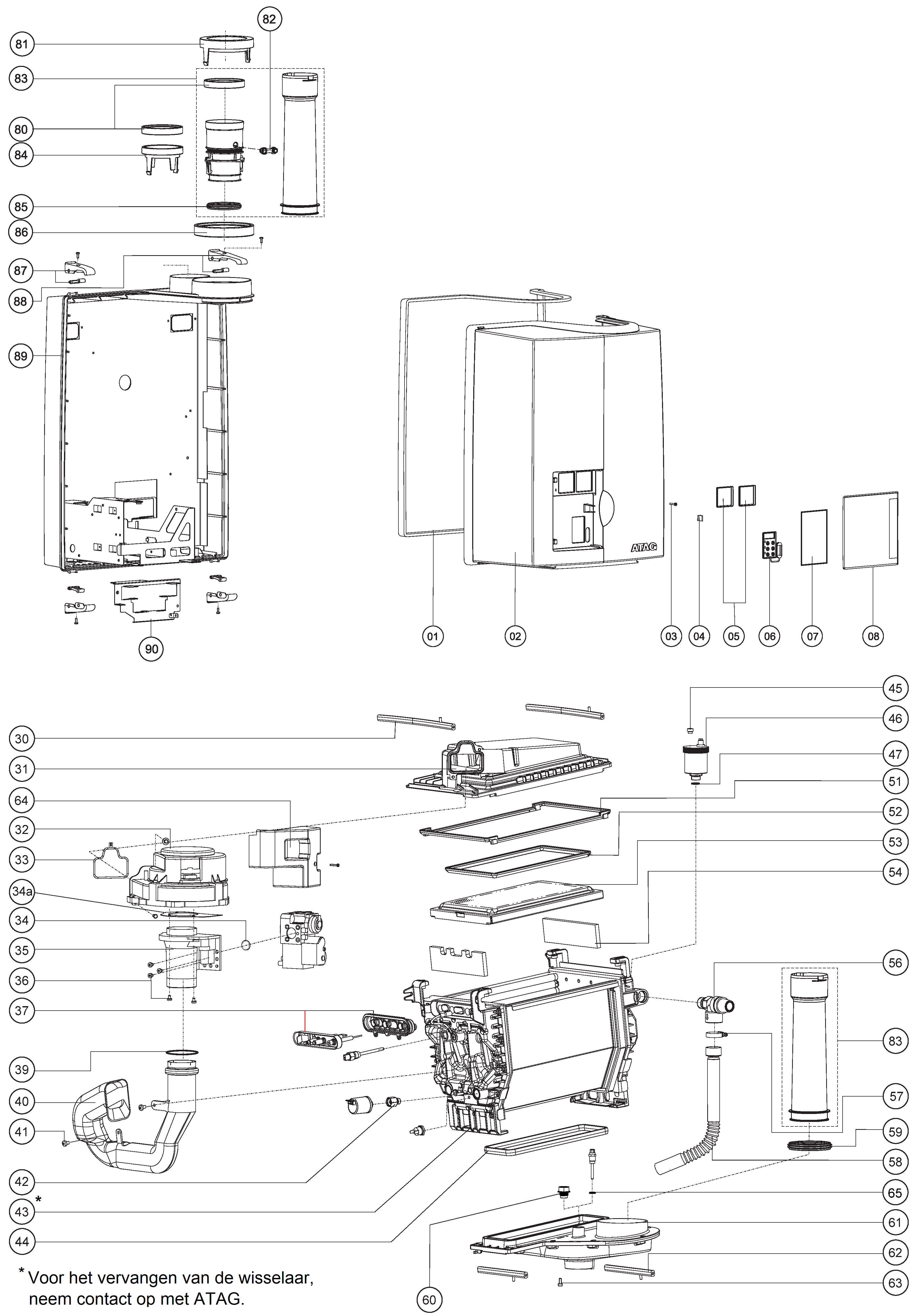

Tekeningen van de Atag E22C | tot 2009 OSS1

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag E22C | tot 2009 OSS1? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
1	TD sensor fout	Sensoren en voelers
10	Buitenvoeler fout (bv. open, kortgesloten, buiten range)	Sensoren en voelers
20	Aanvoertemperatuurvoeler defect	Sensoren en voelers
40	Temperatuur overschreden aan de branderaanvoertemperatuursensor.	Branders
78	Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect.	Pompen
102	Druksensor Fout	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Atag E22C | tot 2009 OSS1?

In de catalogus staan 87 originele onderdelen voor de Atag E22C | tot 2009 OSS1, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag E22C | tot 2009 OSS1?

De ventilatoren voor dit model kosten €372,44 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag E22C | tot 2009 OSS1 op voorraad?

56 van de 87 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag E22C | tot 2009 OSS1?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag E22C | tot 2009 OSS1. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 87 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag E22C | tot 2009 OSS1, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag E22C | tot 2009 OSS1?

De onderdelen voor de Atag E22C | tot 2009 OSS1 lopen van €18,95 tot €682,15 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
