Atag Blauwe Engel SHR 60 onderdelen

In het kort

Instalpunt levert 106 originele onderdelen voor de Atag Blauwe Engel SHR 60, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

106Onderdelen
62Op voorraad
€18,95Vanaf
20Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Blauwe Engel SHR 60 (cv-ketel)? Hieronder staan alle 106 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Ventilatoren voor de Atag Blauwe Engel SHR 60 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag ventilator samengesteld 230V AC	8135470 fabr.nr. S4310520	€415,45	Op voorraad	Bekijk & bestel
Rewind gereviseerde ventilator tbv Atag 230V AC (S4310520)	8930069	€268,95	Op voorraad	Bekijk & bestel

Sensoren en voelers voor de Atag Blauwe Engel SHR 60 (4)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sensor boiler/retour T2-3-8-9	8135300 fabr.nr. S4309700	€31,95	Op voorraad	Bekijk & bestel
Atag aanvoer sensor/tap T1 12k ohm	8135000 fabr.nr. S4307420	€45,95	Op voorraad	Bekijk & bestel
Atag rookgas sensor	8135310 fabr.nr. S4339510	€50,95	Bestelartikel	Bekijk & bestel
Atag rookgassensor + kabel	8135320 fabr.nr. S4368200	€67,95	Bestelartikel	Bekijk & bestel

Druksensoren voor de Atag Blauwe Engel SHR 60 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterdruk sensor Huba	8135490 fabr.nr. S4466300	€114,45	Op voorraad	Bekijk & bestel

Pompen voor de Atag Blauwe Engel SHR 60 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag pompmotor UPMO 20-70 130 9U 230V	8135291 fabr.nr. S5033800	€338,95	Op voorraad	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Blauwe Engel SHR 60 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag gasregelblok type VK8115V	8135130 fabr.nr. S4304700	€181,95	Op voorraad	Bekijk & bestel
Atag venturi SHR51/60	8139123 fabr.nr. S4319020	€104,95	Bestelartikel	Bekijk & bestel

Branderautomaten voor de Atag Blauwe Engel SHR 60 (1) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag MCBA 1415 inclusief trafo	8130415 fabr.nr. S4385740	€617,95	Bestelartikel	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Blauwe Engel SHR 60 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag elektrode ionisatie/ontsteek SHR	8135120 fabr.nr. S4311600	€77,95	Op voorraad	Bekijk & bestel

Sifons en condensafvoer voor de Atag Blauwe Engel SHR 60 (2) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sifon compleet SHR	8136240 fabr.nr. S4451610	€63,95	Op voorraad	Bekijk & bestel
Atag condensbak SHR 51-60	8130382 fabr.nr. S4407110	€161,95	Op voorraad	Bekijk & bestel

Branders voor de Atag Blauwe Engel SHR 60 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag branderbed S-HR51/51T/60 alleen voor aardgas	8130355 fabr.nr. S4828200	€302,95	Op voorraad	Bekijk & bestel

Displays en bediening voor de Atag Blauwe Engel SHR 60 (1) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag displayprint MCBA 1415 Q-serie	8139128 fabr.nr. S4713600	€131,95	Op voorraad	Bekijk & bestel

Filters voor de Atag Blauwe Engel SHR 60 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag waterfilter	8136265 fabr.nr. S4317500	€35,95	Bestelartikel	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Blauwe Engel SHR 60 (5) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag onderhoudsset t.b.v. OSS3/4	8139225 fabr.nr. S4784900	€91,95	Op voorraad	Bekijk & bestel
Atag onderhoudsset OSS3/4 met ontstekingselektrode	8139604 fabr.nr. S4785700	€159,95	Op voorraad	Bekijk & bestel
Atag revisieset isolatie platen zonder lijm SHR	8139107 fabr.nr. S4500010	€33,95	Op voorraad	Bekijk & bestel
Atag onderhoudsset SHR 51/60 zonder brander	8138128 fabr.nr. S4677500	€86,95	Op voorraad	Bekijk & bestel
Atag onderhoudsset SHR 51/60 met elektrode	8139614 fabr.nr. S4665400	€166,95	Op voorraad	Bekijk & bestel

Kleppen en ventielen voor de Atag Blauwe Engel SHR 60 (2) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag overstortvent Duco 3bar	8135200 fabr.nr. S4344630	€42,45	Op voorraad	Bekijk & bestel
Atag automatische ontluchter chroom SHR voor OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	Op voorraad	Bekijk & bestel

Verwarmingselementen voor de Atag Blauwe Engel SHR 60 (1)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag anticipatie weerstand	8136350 fabr.nr. S4325000	€56,95	Niet leverbaar	Bekijk & bestel

Elektrische onderdelen voor de Atag Blauwe Engel SHR 60 (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag trafo t.b.v. MCBA 1415D	8135421 fabr.nr. S4324900	€105,95	Op voorraad	Bekijk & bestel

Kabels en kabelbomen voor de Atag Blauwe Engel SHR 60 (9) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag stekker 2-polig zwart	8135380 fabr.nr. S4320500	€17,95	Op voorraad	Bekijk & bestel
Atag verloopkabel SHR Huba druksensor	8137070 fabr.nr. S4435400	€34,95	Op voorraad	Bekijk & bestel
Atag kabelboom BE 2 SHR	8135265 fabr.nr. S4398510	€167,95	Bestelartikel	Bekijk & bestel
Atag stekker 2-polig paars	8135360 fabr.nr. S4320300	€19,95	Bestelartikel	Bekijk & bestel
Atag stekker 3-polig geel	8139101 fabr.nr. S4379500	€21,95	Bestelartikel	Bekijk & bestel
Atag stekker 3-polig groen	8135390 fabr.nr. S4351300	€21,95	Bestelartikel	Bekijk & bestel
Atag stekker 3-polig oranje	8139102 fabr.nr. S4379600	€21,95	Bestelartikel	Bekijk & bestel
Atag stekker 4-polig bruin S4320600	8135400 fabr.nr. S4320600	€20,95	Bestelartikel	Bekijk & bestel
Atag stekker 6-polig blauw	8135410 fabr.nr. S4350600	€31,95	Bestelartikel	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Blauwe Engel SHR 60 (24) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag O-ring sifon R 46 x 3 mm	8135190 fabr.nr. S4309900	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring sifon/pijp	8131367 fabr.nr. S4316300	€27,95	Op voorraad	Bekijk & bestel
Atag O-ring condensbak/sifon	8131368 fabr.nr. S4316400	€18,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring gasblok/venturi voor OSS1/2/3/4	8139033 fabr.nr. S4337610	€19,95	Op voorraad	Bekijk & bestel
Atag afdichtingsring venturi/ventilator voor OSS1/2/3/4	8139034 fabr.nr. S4325610	€19,95	Op voorraad	Bekijk & bestel
Atag lipring uitlaatstomp	8139019 fabr.nr. S4472600	€19,95	Op voorraad	Bekijk & bestel
Atag O-ring 2 stuks	8131119 fabr.nr. S4312300	€21,95	Op voorraad	Bekijk & bestel
Atag lipring 80mm voor OSS1/2/3/4	8135123 fabr.nr. S4304200	€25,95	Op voorraad	Bekijk & bestel
Atag pakking t.b.v. branderstenen	8135030 fabr.nr. S4306110	€75,95	Op voorraad	Bekijk & bestel
Atag pomppakking 3/4" DN20 R38x25x2 mm 2 stuks	8130150 fabr.nr. S1003810	€16,95	Op voorraad	Bekijk & bestel
Atag pakking conden/luchtkast	8130125 fabr.nr. S4339110	€27,95	Op voorraad	Bekijk & bestel
Atag pakking	8135156 fabr.nr. S4323710	€18,95	Op voorraad	Bekijk & bestel
Atag afdichtring aanzuigventilator SHR voor OSS1/2/3/4	8135246 fabr.nr. S4309500	€17,95	Op voorraad	Bekijk & bestel
Atag pakking ventilatormond SHR voor OSS1/2/3/4	8135270 fabr.nr. S4305700	€19,95	Op voorraad	Bekijk & bestel
Atag pakking luchttoevoer Ø80 mm	8135153 fabr.nr. S4323510	€26,95	Op voorraad	Bekijk & bestel
Atag afdichting gasblok 3/4"	8131295 fabr.nr. S4340830	€16,95	Op voorraad	Bekijk & bestel
Atag O-ring 13,94 x 2,62 mm ontluchter/platenwisselaar voor OSS1/2/3/4	8131325 fabr.nr. S4342300	€18,95	Op voorraad	Bekijk & bestel
Atag O-ring set 4,8 x 1,8 mm aansluiting wisselaar	8137056 fabr.nr. S4322320	€17,95	Op voorraad	Bekijk & bestel
Atag afdichting 5,5 EPDM	8135255 fabr.nr. S4397000	€35,95	Bestelartikel	Bekijk & bestel
Atag O-ring gaskoppeling 21,89 x 2,62 mm a 3st	8135195 fabr.nr. S4334500	€19,95	Bestelartikel	Bekijk & bestel
Atag O-ring R 22,5 x 2 mm	8131369 fabr.nr. S4312100	€21,95	Bestelartikel	Bekijk & bestel
Atag pakking condensbak	8135250 fabr.nr. S4306500	€35,95	Op voorraad	Bekijk & bestel
Atag pakking elektrode ionisatie ontsteking	8135260 fabr.nr. S4397100	€29,95	Op voorraad	Bekijk & bestel
Atag siliconenpakking 41cm	8137090 fabr.nr. S4440400	€21,95	Bestelartikel	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Blauwe Engel SHR 60 (8) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag wartel t.b.v. filter M35	8136445 fabr.nr. S4259500	€27,95	Op voorraad	Bekijk & bestel
Atag leiding overstort voor OSS1/2/3/4	8137040 fabr.nr. S4467300	€37,95	Op voorraad	Bekijk & bestel
Atag gasleiding	8131305 fabr.nr. S4340510	€47,95	Op voorraad	Bekijk & bestel
Atag rookgasafvoerpijp	8136635 fabr.nr. S4500700	€60,95	Op voorraad	Bekijk & bestel
Atag aanvoerleiding SHR51/60	8136511 fabr.nr. S4318700	€128,95	Bestelartikel	Bekijk & bestel
Atag doorvoer cv leiding	8139517 fabr.nr. S4310610	€21,95	Bestelartikel	Bekijk & bestel
Atag koppelingset gasblok 3/4 SHR	8131321 fabr.nr. S4340900	€45,95	Bestelartikel	Bekijk & bestel
Atag retourleiding pomp 51-60 Solo	8139067 fabr.nr. S4326700	€137,95	Bestelartikel	Bekijk & bestel

Beplating en panelen voor de Atag Blauwe Engel SHR 60 (9) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag deksel Control Tower	8135355 fabr.nr. S4322600	€60,95	Op voorraad	Bekijk & bestel
Atag kap control tower onder S-HR	8130031 fabr.nr. S4323000	€29,95	Bestelartikel	Bekijk & bestel
Atag kap control tower midden SHR	8130032 fabr.nr. S4322900	€20,95	Op voorraad	Bekijk & bestel
Atag kap control tower boven dicht S-HR	8130033 fabr.nr. S4322800	€25,95	Op voorraad	Bekijk & bestel
Atag behuizing control power	8139611 fabr.nr. S4779400	€200,95	Op voorraad	Bekijk & bestel
Atag deksel luchttoevoer 80mm SHR	8139210 fabr.nr. S4323310	€20,95	Bestelartikel	Bekijk & bestel
Atag deksel luchttoevoer 120/80mm	8138013 fabr.nr. S4323410	€32,95	Bestelartikel	Bekijk & bestel
Atag deur mantel SHR	8139525 fabr.nr. S4324200	€109,95	Bestelartikel	Bekijk & bestel
Atag voorplaat links kunststof	8136210 fabr.nr. S4314800	€162,95	Bestelartikel	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Blauwe Engel SHR 60 (14) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag sluiting control tower	8135330 fabr.nr. S4323200	€19,95	Op voorraad	Bekijk & bestel
Atag sluit front control tower	8135340 fabr.nr. S4323100	€16,95	Op voorraad	Bekijk & bestel
Atag sluiting luchtkast per stuk	8135350 fabr.nr. S4322500	€17,95	Op voorraad	Bekijk & bestel
Atag afsluitdop uitlaatpijp Ø13mm t.b.v rookgasmeting	8136420 fabr.nr. S4521600	€17,95	Op voorraad	Bekijk & bestel
Atag schroef M5 x 12 mm inbus verzonken (3 stuks) voor OSS1/2/3/4	8139217 fabr.nr. S4440000	€17,95	Op voorraad	Bekijk & bestel
Atag schroef M6 x 3 mm	8139025 fabr.nr. S4356300	€18,95	Bestelartikel	Bekijk & bestel
Atag bevestigingsschroef 5 stuks	8139027 fabr.nr. S4370300	€18,95	Bestelartikel	Bekijk & bestel
Atag beugel bovenbak	8137111 fabr.nr. S4308500	€19,95	Bestelartikel	Bekijk & bestel
Atag bout M3 x 30 (3 stuks)	8139534 fabr.nr. S4345900	€18,95	Bestelartikel	Bekijk & bestel
Atag dop ontluchter SHR 3 stuks voor OSS1/2/3/4	8139162 fabr.nr. S4380600	€29,95	Bestelartikel	Bekijk & bestel
Atag servicetule	8138125 fabr.nr. S4317200	€19,95	Bestelartikel	Bekijk & bestel
Atag schroef taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€18,95	Bestelartikel	Bekijk & bestel
Atag bout M6 x 20 mm rvs inbus bp 4,2 3 stuks	8139513 fabr.nr. S4307220	€20,95	Bestelartikel	Bekijk & bestel
Atag bout M5 x 12 mm gr fase zeskant din7985 (5 x )	8139213 fabr.nr. S4418710	€22,95	Bestelartikel	Bekijk & bestel

Overige onderdelen voor de Atag Blauwe Engel SHR 60 (16)

Onderdeel	Artikelnr. / fabr.nr.	Prijs	Voorraad
Atag condensbak samengesteld 60kW OSS3/4	8138108 fabr.nr. S4730800	€143,45	Op voorraad	Bekijk & bestel
Atag filterdop	8136440 fabr.nr. S4317610	€37,95	Op voorraad	Bekijk & bestel
Atag klemstang condensbak voor OSS1/2/3/4	8139052 fabr.nr. S4310700	€25,95	Op voorraad	Bekijk & bestel
Atag brander knevelstang voor OSS1/2/3/4	8139057 fabr.nr. S4310800	€26,95	Op voorraad	Bekijk & bestel
Atag waterslot druksensor	8137098 fabr.nr. S4325900	€27,95	Op voorraad	Bekijk & bestel
Atag control tower achter	8136060 fabr.nr. S4322700	€67,95	Op voorraad	Bekijk & bestel
Atag o-ring 13.94x2.62mm blauw3 stuks	8130065 fabr.nr. S4328720	€29,95	Bestelartikel	Bekijk & bestel
Atag aanzuigstuk SHR51/60	8135419 fabr.nr. S4324720	€46,95	Bestelartikel	Bekijk & bestel
Atag achterzijde SHR51/60	8139077 fabr.nr. S4316210	€136,95	Bestelartikel	Bekijk & bestel
Atag bovenbak SHR51/60	8137064 fabr.nr. S4371210	€168,95	Bestelartikel	Bekijk & bestel
Atag condensafvoerpijp	8130886 fabr.nr. S4316500	€26,95	Op voorraad	Bekijk & bestel
Atag condensplug 1/4" voor OSS1/2/3/4	8139712 fabr.nr. S4674500	€20,95	Bestelartikel	Bekijk & bestel
Atag luchtkast thermische beveiliging met kap (LTB)	8139090 fabr.nr. S4552800	€87,95	Bestelartikel	Bekijk & bestel
Atag luchtkast SHR 51/60	8139076 fabr.nr. S4315900	€188,95	Bestelartikel	Bekijk & bestel
Atag pijpnippel	8139220 fabr.nr. S4498800	€46,95	Bestelartikel	Bekijk & bestel
Atag slangklem rvs 20-32mm voor OSS1/2/3/4	8139224 fabr.nr. S4395600	€21,95	Bestelartikel	Bekijk & bestel

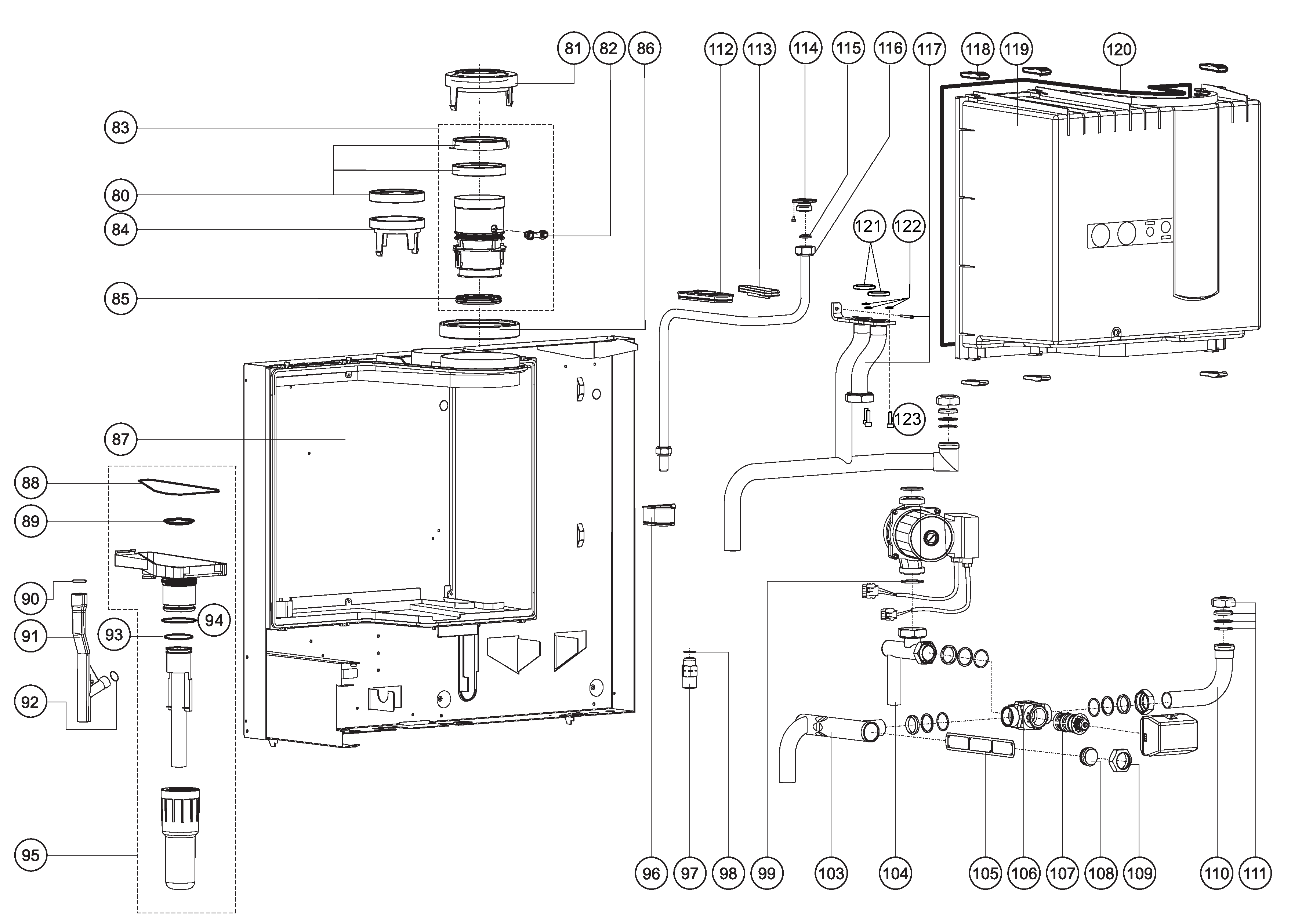

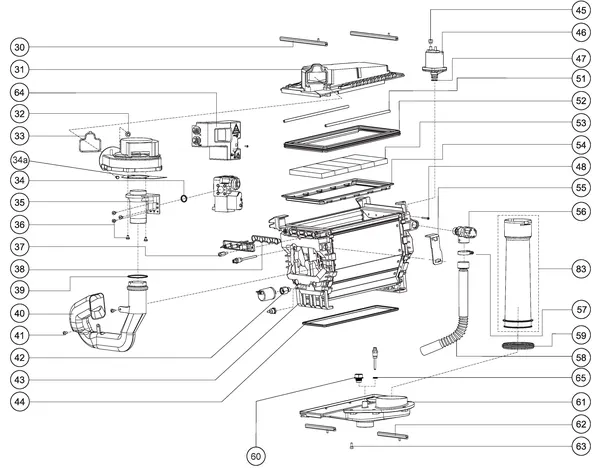

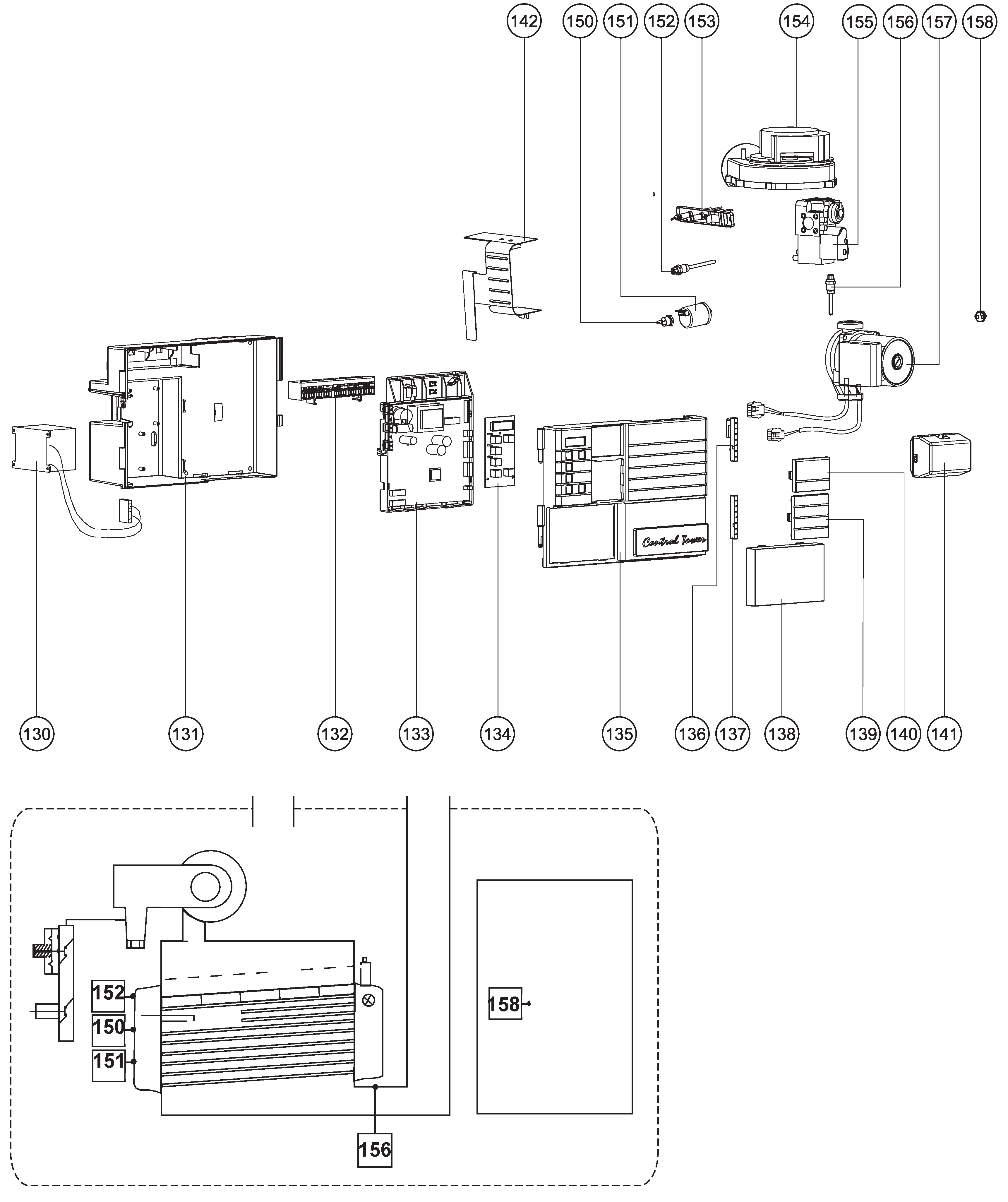

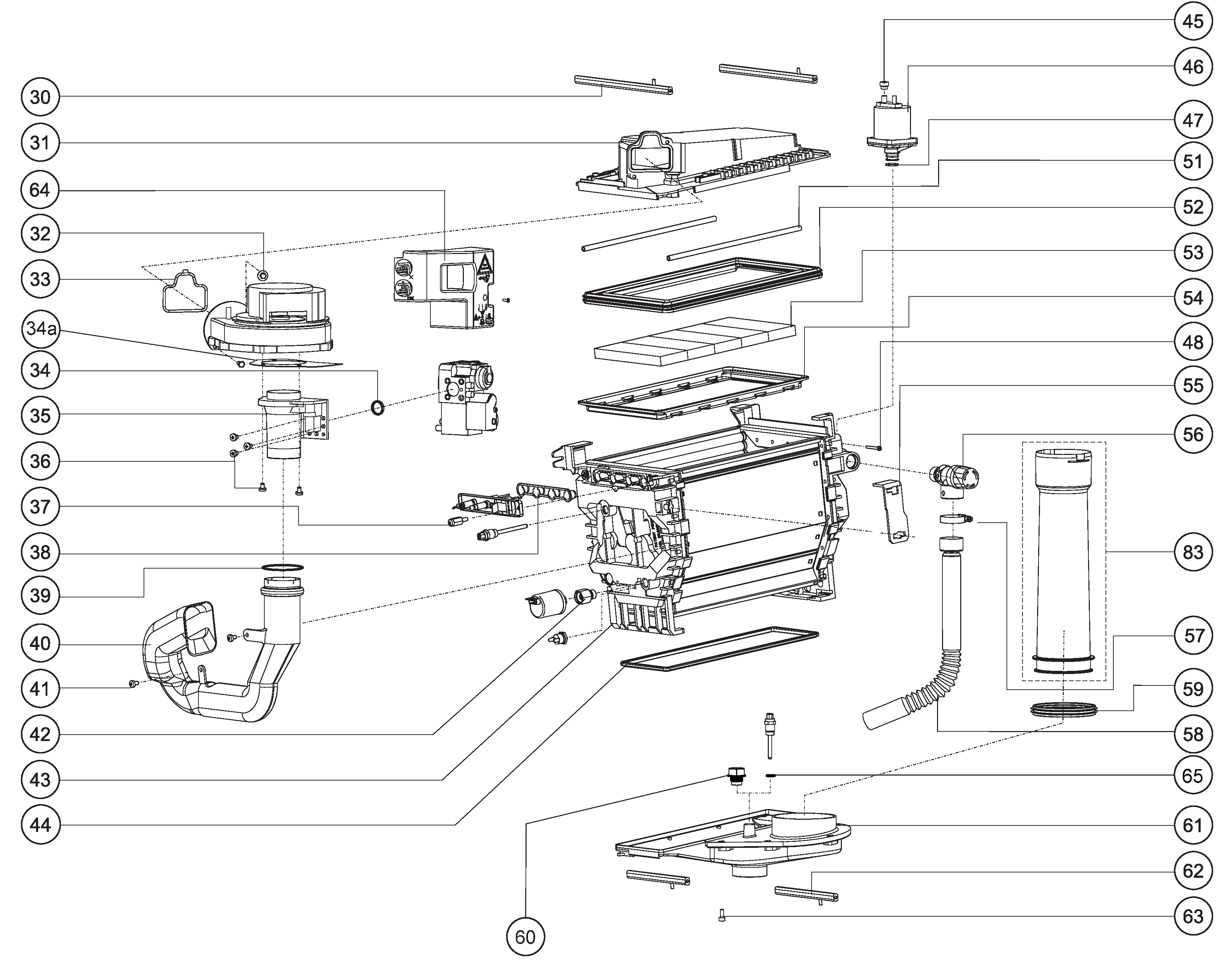

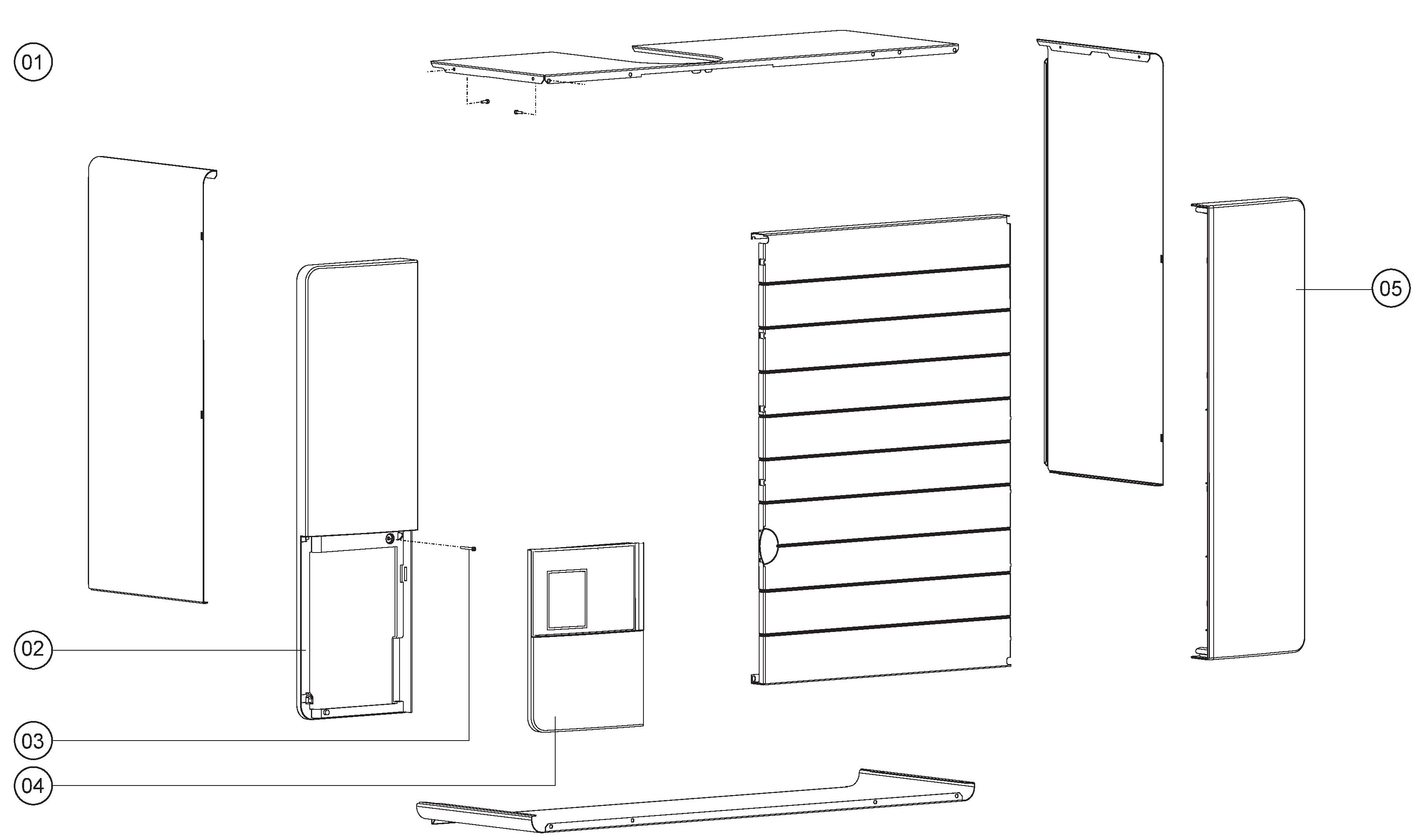

Tekeningen van de Atag Blauwe Engel SHR 60

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Blauwe Engel SHR 60? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	Wat is er aan de hand	Onderdeeltype
1	TD sensor fout	Sensoren en voelers
10	Buitenvoeler fout (bv. open, kortgesloten, buiten range)	Sensoren en voelers
20	Aanvoertemperatuurvoeler defect	Sensoren en voelers
40	Temperatuur overschreden aan de branderaanvoertemperatuursensor.	Branders
78	Waterdruksensor buiten range of niet aangesloten of, indien waterdruk OK: pomp defect.	Pompen
102	Druksensor Fout	Sensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de Atag Blauwe Engel SHR 60?

In de catalogus staan 106 originele onderdelen voor de Atag Blauwe Engel SHR 60, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Blauwe Engel SHR 60?

De ventilatoren voor dit model kosten €491,36 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Blauwe Engel SHR 60 op voorraad?

62 van de 106 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Blauwe Engel SHR 60?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Blauwe Engel SHR 60. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 106 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Blauwe Engel SHR 60, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Blauwe Engel SHR 60?

De onderdelen voor de Atag Blauwe Engel SHR 60 lopen van €18,95 tot €838,97 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
